风车灯铜丝焊接教程

新手小白 diy 风车灯难点攻略一、铜丝折弯没有棱角，钳子夹紧铜丝一定要夹紧，另一只手贴着钳子配合折弯一定要大于要折的弯度，然后往回折，调整到需要的位置就可以了， 后面所有的折弯都是一样的手法。 二、铜丝铜管不挂锡，在切好的铜管上涂点注焊膏，然后挂锡， 同样在扇叶上也挂上锡， 将扇叶固定住，然后就可以焊接了，然后照着临膜图焊接第二个，第三个扇叶。 三、陶瓷灯正负极区分及焊接有孔的一端为正极， 将另一端腹脊朝外焊接在扇叶尖上，以此类推。将马达转动轴顶端打磨粗糙，涂上注焊膏，推荐使用不锈钢专用的， 然后挂上吸，固定一下电机，取一节铜丝挂上吸，然后一起焊接上， 套上热缩管，没有的可以用电胶带 将扇叶装上，并用五零二固定。最后讲一下马达与扇叶与塔身通路的问题， 这个线路是这样子的啊，就是风车负极负极四个向角，四个极正极的话是通过这个钢丝，然后连接到这个承重轴，承重轴过来之后就是机身，这个整个塔身啊，都是一个，都是一条线路，怎么 这根铜丝啊，就是这根就是一个换向器，自制的一个换向器搭在这个铜管上，然后铜管加过这个风车一圈，这都是负极铜管，这个换向器直接连接到这个马达的负极正极的话，就直接连接塔身就可以了，因为这里都是通路，直接连接塔身负极正极， 然后这根这根负极要直接走一路下来啊，直接接到这个变速器的这个电机啊，电机负极上就可以了，测试一下没问题就可以进行收尾了。

首先我们收到货之后呢，我们先检查了认识一下这些配件，那么格子呢有一个收纳盒，收纳盒里面是一些零碎的配件，然后呢有一个底座，一个调速器，两个电池， 然后我们把这个图纸拿出来，图纸拿出来去对照图纸去认识一下这个配件。那首先是这个热缩管，这个热缩管呢是防止两个这个同时之间接触的地方啊，会导电绝缘用的。 然后呢这个小袋子里面有这个铜管，热手管，充电器灯丝，还有这个铜帽，然后这个是主塔，主塔的外框，主架两个，然后这个是我们的 横架，横架放在主塔里面用的，这是四个，然后还有扇叶 三个正极的一个输出连接一个， 电池，负极连接一个，它是这样子套进去，然后把这个折起来连到我们那个充电器的一个负极的，都是有加长，都是有加长，自己根据需要去截短， 怎么折，后面的怎么折，根据自己的情况自己需要去折。然后这个是导电环环的一个配件，那这个呢是套在这个圆管上面用的啊，铜管上用的，我们做的是比较大，那么为了防止它接触不良或者怎么着，你可以把它给夹小一点，用我们这个镜子前给它夹小一点点， 只要你测试的时候让它能够又能够哎活动，然后又能接触这个状态转能转动，然后呢还能接触，这样他灯不会闪，然后备用的一些铜丝， 还有我们这个恩施负极的支架，还有一个我们的胶水和电机。然后呢把我们这个折好的一些材料进行简单的这个去给他修整一下，因为这个东西是有弹性的，我们按照这个框去给他简单的修整一下，他可能会有一点点变形，只要简单的折一下角， 好简单的去修整一下，折好之后呢，我们准备开始焊接，焊接之前呢，我们应该把这个所有的配件都做个预处理， 让他的一个焊接点都先给他点上锡，这样子呢有助于你焊接，但是你也可以不点锡直接焊，然后呢这里呢 图纸我们可以因为这个东西有弹性，并且呢他有时候会有一点点变形，那么我们直接用双面胶啊，然后紧固他一下，你也可以用别的方法，这种方式呢可能会留胶。 焊锡呢，我们建议使用最少六十三百分之六十三的那个锡，如果说有条件的话，可以用这个高含量焊锡，然后我们把我们的这个主框架不干胶粘起来，固定好位置，这个可能位置会有点偏差，但是不影响我们的成品， 因为细微的零点五到一毫米的一个误差都是属于正常的。我们直接这样子焊，我们这个梯形，这个主架都是有加长的，这个呢先不要剪，等到最后用的时候再剪， 轻轻的夹开。焊好之后呢，我们把这个不圆润的稍微给它点一下，有毛刺的要给它修一下，沾点助焊剂， 没焊牢的这里给它焊焊牢一点，加固一下，然后我们再把这个主架给组装起来 好，这样的一个框架就焊好了，然后呢我们把这个边修一修， 还没有这个焊到的去修焊点看一下， ok， 这个时候呢顶面是不平的，等一下我们会剪掉，然后我们开始焊这个扇叶，用重物压一下，然后 将这个扇叶对准 扇叶也要焊牢固的啊， 压一下 焊好三页呢，那应该是平整结实的，然后呢这一部分是要流出来的，这一部分流出来是给这个滑环用的，灯呢，这个带孔呢是正极，正极是接到这个地方的， 按照我们赠送的热缩管剪平一点，只要剪这么多就可以了， 不要剪太多，然后给他加热一下， 吹好之后呢，我们先把这个套进去，滑环套进去，一定要先记得套这个打上胶一点点，最好打在这个里面 一点点胶，然后轻轻的慢慢的推推推，推进去， 推进去之后呢，我们可以看到热缩碗是有与这个电机的台面啊，是隔着的，这面呢一定要热缩碗，要漏出来，要漏出来与这个主轴是隔绝的， 保证这个整体与电机是处于不连通状态。然后你可以把我们的这个盖帽套进去。好，我们现在开始焊这个支撑架，首先这个长的一端呢焊到灯丝上，先平行焊， 把支撑架另外一头焊在筒帽上， 这样子灯的基础就做好了。然后我们把这个导电环的正极向外掰一掰，然后呢给他一个压住去焊，压住去焊，给他一个力来一个向外顶的力， 然后我们试一下， 这都是正常的，这个灯坏掉了，嗯， 然后剪掉这个多余的线， 让我们准备焊这个主板。焊主板之前呢，我们用送的这个胶水多涂一点，涂到这个充电板上面多涂一点，上下都要涂一点， 然后这样才能粘的牢， 粘到这个充电板站直， 它需要十二个小时固化啊，我们涂完之后呢，它又会快干快干，这个基本上几分钟它会能够稳定，然后我们可以继续开始做下一步，然后还有这个电池，这个电池呢我们定好这个位置这个线，这个线已经那个控制好它的一个长度，之后我们也是多涂一点上下多涂一点不干胶，把这个电池粘到这里， 只有这个控制器调速器，它是需要热熔胶的，因为它是有高度的啊，然后按这个电池连接，电池连接我们这里呢先上点芯，然后把这个电池连接啊给它搞小一点，搞小一点， 然后呢套入到这个两个电池里面，把电池套进来，在套的时候注意防止正负极短路啊，套的这样子紧，比较紧的状态，这样子我们用的工具 给它焊接起来，如果这个电池连接线比较长了一点点，这里头长一点点，我们可以自己给它剪短一点 好，然后给它焊住，焊住呢这个就比较固定了，然后为了防止它接触不良，我们这里稍微给它加一点点锡，给它加一点点锡 好，这个电池非常怕热的，我们手摸一下，如果说很烫的时候，赶紧要把这个电脑先拿开，这里也可以加一点。 焊好电池的负极之后呢，我们先再把正极焊上去，首先先把正极的一个触点上给它焊点这个 c， 然后把拿出一根铜线 连接两根，两个电池形成并列，这样子焊好之后，我们就可以在这里去调整弯折它的这个位置， 然后自己可以高低啊都可以去折折弯， 这个是电池的负极，我们大概位置放好，对照一下，如果放在这个地方，我们就在这里侧弯下去，首先这个电路板要先粘上去， 好在这个位置，同样这个负正极呢也是一样的，这个时候只注意正极呢，不能碰到这里，我们先把热缩管给它套上， 多余的可以剪掉的这个碗套上，推上 好，然后呢再去折弯，你看一下这个地方，我们折弯一下往前走， 肚脐大概是在这个位置，我们剪到这里进去把这个剪刀剪掉，这个高度呢稍微有点高，肚脐我们在这里剪掉，来这样子 对比一下， 把这个绝缘管剥出来， 然后焊接到我们这个 充电板就可以了，然后我们把控制器也粘到这个底座上面。首先我们找一点热熔胶， 可以用胶枪用，打火机用，我这种方式也都可以，我是用这个热水风把它融化， 不要往周边打，要往中间打，因为这个胶呢多了会溢出来的，在中间位置打， 然后转到这个定位这个地方按压下去， 好等它粘。把我们的调速器粘好之后呢，我们连接调速器和我们充电板之间，首先我们看一下 这个调速器，它是依次是电源的负极、电源的正极、电机的正极、电机的负极，那么电源的负极我们连接这个 out 负，然后我们先折一下，根据这个位置折一下， 你看你自己喜欢什么样子的折什么样子的。这个地方呢？因为容易碰到这个电池的一个负极，我们在这里给套个管， 先把这个副脊给焊上，好像有点长，好像折的有点长， 对准位置我们进行折弯比对一下，然后我们把这个高度剪成跟它的高度是一样的，然后把这个正脊也跟它去连接。 正极呢？我们想高一点可以高一点，想低一点可以低一点，正极 在这个位置 这里可以自己创意，让它走线更漂亮。 把这个输出正极的连接线套个管，如果你不好套，你折弯了吧？不好套你就给他折开，折开给它套进去，套进去，然后再折回来，套进去，再折回来。 我们现在开始焊这个电机的正极，首先我们大概测量好它的一个高度，因为我们给的线是比较长的，然后是不是在这个位置，如果差不多，那就可以直接焊，如果说差的有点远，我们可以把这这一头给它剪短一点，那我这里已经剪过了，我把这个直接焊上去， 然后我们再截一段负极和这个横架相连，用负极穿孔焊进去。 把这些焊好之后呢，我们再检查一遍，如果说我们这个塔架整体往下移了五毫米的话，它会不会阻挡？像这些地方会不会阻挡？我们看一下，如果没问题的话，我们就可以在这个定位把这个定位定出来， 把这个定位定出来，定出来，找一个尖锐的 扎孔，也可以用锤子敲 好，然后用我们送的这个胶水灌进去， 让它凝固，然后焊，把这些正负极都焊上， 然后再把这个负极给它焊上， 然后我们把这个负极和主架去连接，这样子电机就通电了，我们现在折弯一个配件，自己折一个配件，这样子就完成了， 然后这个灯会闪烁，是因为这里它接触是有一些问题的，我们在最开始的时候要把这个灯这个导电环给它缩小一点，让它能够时刻接触到这个铜铜管。 然后这个力要给到他这里呢，我们可以往下拉，往下拉这样子，让他这个力往这边有，往下面也有这样子呢，他就会时刻接触这个铜环，这个是这个灯我搞断掉了啊？然后测试一下充电的功能就完成了。

风车灯扇叶部分教程，哈喽家人们，主播今天来教一下大家这个扇叶怎么焊？然后就是我们拿到以后把铜丝拆出来，拆出来以后我们把它捋直，捋直以后主播这里给到你们这个图， 然后我们就从这个图这里有比例的，然后我们直接裁就行了，裁个这个五点五的裁，先裁三根出来，对，然后我们找个笔给它画一下， 然后我们裁完以后看一下，对着这个尺子比一下，哎，这个尺寸刚好，然后我们一根一根的裁这种， 然后我们裁出来三根，然后我们对比一下，如果有长了的，我们就给它剪齐，剪整齐， 对，剪整齐，然后这样子这个风车的这根支架就好了，然后剩下的就是我们这边大家看到这里还有一个五点八的是做什么呢？就是这个弯折的这个部分，然后我们对比，然后这个五点八的，我们先把这个裁下来，裁下来以后，然后再去进行一个折弯的一个处理， 对，五点八的，这就是 对，然后主播这里就给给大家裁好了，然后大家看一下，然后我们对比这个尺尺寸，然后我们这里对比一下，然后我们这里找个笔，然后给它画一下， 然后我们弯折的时候拿钳子就是骑着这个，我们画的这个点，一定要骑着这个点，然后手指定在这里，然后用力往下一点，你如果按不好的话，你可以按稍微过来一点，然后你看 这就弄好了，弄好以后，然后我们比一下这个刚刚好，主播这个弯的比较好，所以说就刚刚好，然后我们弯好以后这里对比一下，这对比一下这种就是刚好的给大家看一下，看到吗？ 然后这就刚好的，然后我们焊接的时候拿个东西把这个压一下，因为它轻嘛，你如果不找东西压的话，它会跑掉。 然后我们先在烙铁头上面点一点锡， 然后这样子就看好了，这就是一个风车的一个完整， 然后剩下的两个我们依次这样子按照同一个方法去焊接就可以了。好，主播这里就是三个焊好的一个扇叶，然后扇叶的话我们按照中间这里这根线这根支住，然后对准这一条线就可以了，不管你是正转，反正装反装都可以，你只要对齐这根线就可以了。 然后拿出主播给你们配的这个三点五的一个内镜的一个铜管，然后铜管上面我们先焊上锡，焊锡的话我们就是尽量多涂一点锡， 然后我们这个焊上了一圈一圈锡，然后我们找个东西辅助一下，你们找家里找个夹子呀之类的都可以。 然后我们焊的时候电烙铁上面点一点锡，点上锡以后我们就直接怼着这里把这个往里面推，辅助一点带着鳝液， 好，这样一个鳝液就焊好了，可以给大家看一下，这就是鳝液的一个焊接流程。

今天再给大家单独讲一下风车，等马达跟扇叶连接，砂纸打磨一下船动轴顶端，然后马达固定好，顶端涂一滴注焊剂，然后挂稀。推荐使用百分之六十三的焊稀丝，四百度马达顶端挂稀， 铜丝一端挂稀，然后马达与铜丝垂直焊接，稳住不要动焊稀。冷却后再松开， 套上热缩管，涂上速干胶水，安装上风扇液，等待胶水凝固。 later， 将陶瓷灯的另一头连接到转轴的铜丝上， 然后依次焊接上， 然后测一下通路。好啦，就这样，你学会了吗？

触手间的手机，我总是他，他的哭泣像圈钥匙的轨迹，但愿我相信的爱 我在握手心。时光匆匆，却没有一世 有光明的未来，还有能够装下星空的期待，可现实为何让我感到如此惆 怅， 在为我焦虑时想慌张，知足，醒来就像是黑暗过后， 现在的你还好吗？是否还会像从前一 样，我总是偷偷的哭泣？

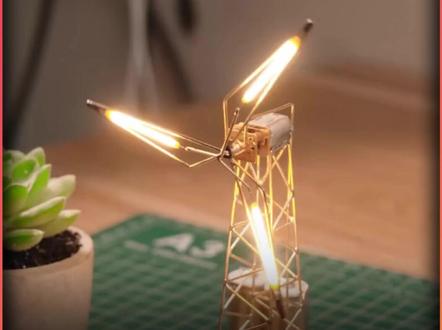

今天我们一起来做风车灯。材料有红丝木板、锂电池、充电保护板、 pwm 调速器、 n 二十减速电机，总共二十元出头。首先打印一个支架图，按图尺寸截断铜线，再按图折弯， 然后焊接支架，焊好之后再把电机焊到上面，这里我又用热熔胶加固了，再把支架粘到木板上， 用铜丝折出三个扇叶形状的三角形，把扇叶焊到一个用铜丝做的圆圈上。先把调速器、电池盒、充电板粘在木板上，再用铜线将它们连接起来。 下面详细说一下线路。连接电机轴上面套一层热缩管，电机轴前面焊不上芯，就用铜丝拧成圈套上了。从电机的接线处焊一根铜丝，倒轴上套成圈，这个圈就可以和扇叶中心的圈连接上。 灯丝的正极焊接到扇叶的尖端，灯丝的负极用铜丝焊接到电机轴的铜丝上，电机的另一个接线柱焊接到支架上，支架整体作为负极，正极用七包线接到电源上。好了，干完收工。

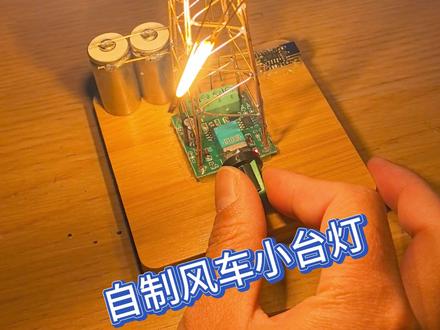

自制风车小台灯，画好塔身的图纸，用铜线折出外形， 将零件焊接在一起，这里耗时比较长，需要点耐心，还好有小帮手。 画出扇叶的图纸， 将灯丝焊入扇叶，三个扇叶焊接在铜管上， 将塔身焊接在一起， 定位好调速器的四个孔位，没有电钻，用螺丝打孔， 用热熔胶固定底 座，测试一下灯丝和电池，将两个锂电池并连焊接在一起， 电机轴用热缩管做个绝缘固定，电机 接好线路， 用铜丝做一个幻象器。 开机风扇转灯不亮，原来是线接错了。装个 type c 充电模块， 这样不担心电池用完电了，大功告成。

很多粉丝说风车转起来灯就一闪一闪的，就像这样，其实这是转向器与铜管接触不良导致的。根据铜管尺寸做好转向器，换向器试一下位置角度是否合适，换向器另一头折弯一定小于九十度。 换向器不要直接搭在铜管上，放在铜管下面进行焊接，后面折弯位置一定要与马达垂直焊接。 然后手指轻轻将换向器贴着铜管推到铜管上方，这样就会有足够的力让换向器紧贴铜管了，再快的速度风车灯也不会闪烁了。

风车灯材料包讲解，哈喽大家好，主播这边来花两分钟给大家讲解一下我们材料包的一个应用，材料包都包含些什么。首先一个电机，电机的话主播这边给你们点好吸了，就是这里看到了吗？电机头这里最难焊的地方，已经给你们点好吸了，然后配了一个热缩管，你们拿回去以后把电机头这里焊一根立柱出来， 焊长一点，焊长一点都没关系，你后面可以剪的，知道吧？然后焊完以后再把热水管套上去，拿打火机烧一下就可以了，然后就是一个配电机的，这是一个风扇的一个中间的一个管子，然后我们风扇的扇叶就是配到这上面，焊接到这上面，然后我们焊接好以后，这里你热水管烫过以后就可以直接套到这上面了，套到电机上面， 然后我们最大的一个升级，目前就是这个换向器，换向器很稳定，你看到主播桌面上这个不管转多慢多快，他都很稳定的，不会像以前一样有平散，然后这个换向器就这样的套上去，他现在夹的很稳，电流很稳定，然后就电池，电池就是给这个供电的锂电池可以充电的， 然后我们焊接电池的时候要打磨一下这里，然后木板，木板的话就可以根据自己的一个规划，然后布局就可以直接去焊接上，如果你要学主播一样把这个焊接上，你可以跟主播提前说，主播给你打好孔，好吧。这木板然后就是配了四根铜棒，这个铜棒是一点五的，你正常弄完的话，它是很稳的，不会有歪歪扭扭的一个情况，很直铜棒， 然后配了两卷这个手势铜线，这个手势铜线两卷是三米，你们会有一个大概多一米左右的一个余量，然后就是这个灯丝，主播是给你们配了四根， 就是你们焊坏一根都没关系的，主播给你们多配了一根的，然后就是一个调速器，调速器的话下面都会有一个图纸的，主 播这有成品给大家讲一下，看到吗？电机负直接走出来以后，直接连接到塔身的，然后电机正极，我们就直接连接到这个电机的正极， 不要挨到这个塔身，然后走过来，走过来以后走到换向器，这个就换向器也是走的正极，然后连接负极，这里就是电源，看到了吗？直接从塔身引过来电就行了，然后灯丝的话因为主播这里不给你们看好了吗？就是从这里走出来的，就这根连接出来的，这就是灯灯丝的一个负极啊， 然后主播这边给你们带了图纸的每个包裹里面都有图纸中间这个折弯的部分，这个总长度就是这么多，十一点二，你们都不用买尺子，直接拿回去按照这个图纸去裁去折弯就可以了，然后顶部这里零点八，主播也给你们画好了的，看到吗？这顶部这这一个横杆， 然后就是这里五点八，然后一点五，折弯处这里给你们标记出来的就是这个折弯处，然后这就整个扇叶，然后这一根长的在这里五点五，所以说你们拿回去尺子也不用直接就在图纸上面裁就可以了。 然后还有一个就是我们同时拿回去，你们猜出来是这种弯的吗？弯的主播教一下大家怎么去把它打磨直，教大家一个小技巧，就我们拿着找家里一个圆的擀面杖啊之类的都可以，我们直接撵，看到了吗？看到没有？这就很直了。

家人们耗时两天，此巨资二十多块钱制作的手工业灯小风车终于完工了，制作过程中踩了不少坑，好在没有放弃一点点的功课难题，成品出来的瞬间超有成就感。来浅浅的欣赏一下， 仙女下凡， 点赞加关注哦！

用二十多元成本自制一个迷你小灯塔，不仅氛围感十足，还能当做小夜灯来用。如果你之前做过桌面风车灯，手里应该剩下不少材料，这次正好可以利用起来，进行不同风格的尝试。 好，下面教程开始。首先是一个 n 二零减速电机，价格三块多三十八毫米陶瓷灯丝，加上三十毫米保险丝管，一共不到一块钱。幺六三四零锂电池两节七块钱一毫米粗的铜线两块八毛钱。电机调速器价格不到四块， 手工用的黄铜板不到两块。 type c 充电模组一块钱左右。材料准备就绪后，先画图纸，上宽两厘米，下宽三厘米，高度十一厘米，折角的间距分别是两厘米和一厘米。按照图纸把铜丝折出形状后，连接处用焊锡固定。 先把两个面拼接到一起，然后用同样的方法制作另外两个面，最后组合出灯塔的塔身部分。 继续用圆规画一个直径五厘米的圆形，间距保持不变，把圆形六等分连接出一个正六边形。 按这个图纸把铜丝折好，用焊吸收口，铜线绕电池三圈，然后剪断，用焊吸收口就能得到两个正圆形。第一个圆形与六边形水平焊接到一起，用短铜丝连接， 再剪除六个三厘米的铜丝与另一个六边形，拼出雨伞的形状。 第二个圆环焊接到雨伞内部，起到装饰和增加刚性的作用。 灯丝负极端焊上短铜丝，与雨伞尖尖连接，正极端焊长铜丝，留着备用。另外准备六根长度三厘米的铜丝，从两个六边形的拐角处组合到一起。 电机外壳焊上铜丝，待会用来固定，另一侧也是同样的焊法，但要同时接到电机负极，再剪出合适的长度，与塔绳固定在一起。薄铜板剪下一小块用来制作遮光板，可以用圆柱形物体辅助这处弧度。 剪一截短铜丝用来连接转子和反光板。继续把塔身和塔顶组装在一起，电机负极直接连接到塔身，此时整个风车塔的塔身都是负极。最后用热熔胶把电机调速器和充电模块粘在底座上， 根据塔身四个角的位置做出标记，在底座上钻孔插入塔身，这里可以滴点五零二，更加牢固。继续连接控制器和供电线路，这里要单独一根线给正极供电，具体的电路图我会放在视频结尾。 锂电池包装撕掉并粘焊接到一起，固定到底座上。 根据电路图走线的时候尽量做到横平竖直，这样做出来的成品才美观。 所有线路连接好之后就可以打开测试了。这款灯塔桌面灯的点睛之笔就是电机缓缓转动的遮光板，模拟出了真实灯塔扫过海面的效果，仿佛把桌面变成了一片微缩的海洋。 如果你的手里正好剩的有材料，抓紧时间试试吧！本期教程到此结束，期待在评论区看到你的作品，我们下期再见！
