catia如何设置默认不加载数据

卡提亚打开装配文件很卡怎么办？装配文件比较大的话，打开慢是正常的，可以设置选择性加载来避免一次性加载所有模型文件，只加载自己想要打开的模型。如果装配体文件很小的话还卡。 大家可以打开任务管理器，看看性能方面哪里出了问题，哪里不行提升哪里。如果排查不出来，那就很有可能是显卡的问题，大家可以将独显改成集成显卡运行。如果设置独立显卡或集成显卡也没用的话， 很有可能是卡提亚没用上显卡性能，这时就需手动添加系统环境变量参数数值为一或二，因为卡提亚威武马二十一默认没有使用显卡性能，需要手动添加这个变量来使用，这样卡提亚就不卡了。

你的领导给你发了个文件要修改，打开后你发现没有任何参数。聪明的你打开了零件设计模块，找到需要恢复实体，右键定义工作对象。然后你在右边工具栏空白处右键找到零件设计特征识别工具条。接下来点开了识别特征这个神仙功能。 接着你选择了自动菜单，并勾选了特征识别，选择所有特性。接着你点击链接面选项，再点击几何体任意面，然后在几何体上选择另外一个面，识别整个几何体。点击应用， 你会神奇地发现软件在帮你重新还原建模过程。恭喜你学会了参数恢复。但是你为了能快点下班，零件只需要局部修改，这也难不倒你。 你选择菜单上的特征选项，单独对特征进行识别，这样你就针对性地完成修改。是不是很简单，每天一个小技巧，离升职加薪又更近一步了。

午餐数据怎么修改？小王是钣金厂的工程师，收到客户的邮件，要求将钣金的特征修改， 这可难不住老练的小王。首先打开移除面命令，选择需要移除的特征，把圆角以外的面保留，反面也同样选择。 为了能实时的预览移除的结果，可以先勾选显示所有要移除的面。重点来了，紫色面显示为你要移除的特征，那么请不要犹豫，立即点击确定。 接着把加厚好的黄色面用布尔运算修剪到主体上，那圆角加上，恭喜你完成了特征修改。 接下来是孔位的移动要求，把圆控往右平移五毫米，方孔往左平移五毫米。小王没有丝毫犹豫，点开了提取面命令，把原特征提取了出来，然后再把主体的孔使用移除面命令移除，再把圆孔特征往直线的方向平移了五毫米， 回到主体，把刚刚提取的原特征缝合在主体上，小知识缝合曲面的边界要与主体齐平。小王如法炮制了第二个方孔特征的移动，整个过程行云流水。老板看着小王的骚操作心理，盘算着月底的薪资调整计划，该给小王涨多少工资。

客户给你发送了一份实体数据，并要求你迅速更改其中某些结构。当你打开数据文件时，却发现这是一个哑巴实体，里面没有任何可供操作的参数。机智的你微微一笑，根本不慌，因为你很快就想到了零件设计模块里堪称神仙功能的小模块。识别特征 part design feature recognition， 并准备开始以下操作。首先，你需要将这个没有参数的实体定义为工作对象， 接下来点击特征识别命令 manual feature recognition， 然后在弹出的菜单中选择自动识别选项 automatic， 之后勾选局部特征识别 local feature recognition， 并且将所有特性凹也一并勾选上。完成上述设置后，你要在选择面内 select faces 随意挑选几何体的一个面，同时在链接面选项 chinopfaces 中也任选一个面。最后点击应用按钮，软件就会自动开始还原该零件的建模过程。到这里，你已经学会了参数恢复的应用方法。 现在你可以拿起泡着枸杞的保温杯稍作等待，待软件完成处理，零件的建模过程就会成功恢复了。还等什么？赶紧去试试吧！

制作文件时，经常遇到客户要求将数据截图为白色背景的图片，使用总调整软件背景颜色非常麻烦。今天给大家分享 c a t i a 自带截图工具的常用方法介绍，希望对大家有所帮助， 记得点赞关注哦！

最近有小伙伴吐槽，总是接收到 cgr 格式的数据，明明数据本身有一些元素是可以直接用到的，因为 cgr 格式的特性问题，数据就是无法进行参数化编辑，数据只能用于测量和校核使用。正所谓十步之内必有芳草，三步之内必有解药。 今天给大家分享一种可以将 cgr 格式数据转化为 python 格式数据的方法，请看文件及 vcr， 记得点赞关注哦！

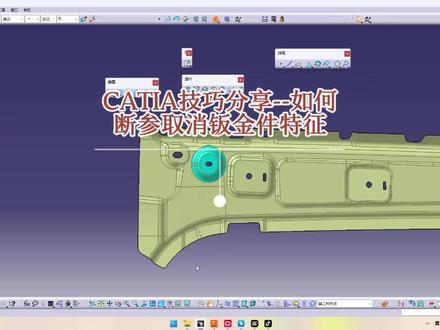

你以为今天终于可以五点下班了？客户四点六十的时候就准时给你发了个数据，要求你马上就改出来，把其中的一些特征取消， 虽然你内心波涛汹涌，表面却依然非常平静。你颤抖双手打开数据一看，刺激，又是没有参数的钣金件数据，数据要求取消蓝色部分兔台特征。瞬间你的脑海里想到了两种方法，第一种就是利用创城模块下操作 小模块里分割后面的移除面命令，直接选中要移除的特征，直接进行移除，心里美滋滋。不过你一看客户的 c a t i a 里面居然没有这个命令的 nice 子，无奈认命，偷懒不了一点。第二种方法，先将不要的特征轮廓边界提取出来， 将特征先分割掉，把可以恢复的面利用外插延伸命令尽量直接恢复，这里可以把两侧的侧面都 通过外插延伸命令做恢复，再把无法直接恢复的部分进行单独处理。这里分别把到圆角需要的两个面进行提取， 取消修剪操作，重新进行倒角，最后找到做完的面与缺失轮廓之间共有的轮廓线，对面进行分割，再结合到一起就完成了。请看详细操作。 vc 二，下班下班！

移除面无法移除的特征他能搞定。小王是汽车内外式的工程师，今天收到了主机厂返回的修改数据邮件，要求移除这个凸起的特征。聪明的小王打开了移除面命令，打算在五秒结束战斗。但是一顿猛如虎的操作后，系统表示他做不到， 弹出了报错的提示框， a 计划失败告终。接下来小王点开了凹槽命令，打算换个野路子，将特征切除后再尝试移除面。又是一顿猛如虎的操作， 系统表示他还是做不到。 b 计划再次失败。细心的小王这才发现两边的圆角大小不一样，移除面圆角无法过度。 这南不倒老练的小王首先将两边平坦的两个面延伸，需要超过缺口部分，然后将延伸的面裁剪到与边界对齐，接着用样条曲线连接两边，注意一定要投影到延伸面上面，方便修剪。 同样的方法，将另外一边的边界也用样条曲线连接并裁剪。接着小王处理两边的结面，将圆角边界结合备用。将两边的面结合作为相切面， 点开多结面曲面，将刚刚结合的曲线作为结面，让条曲线为引导线生成的曲面完美地填补了消失的圆角。 接下来测量臂后片移出下面的曲面。下一步，用桥接把边界的面连接，再使用修剪命令把三个面修剪在一起， 接着用结合把缺口的三个面结合，为最后的切割做准备。将片一面切割与缺口齐平。最后一步，用缝合曲面，把缺口缝合。看这修不好的数据，小王满意地点了点头，将数据发回了主机厂。

大家好，我是老朱，今天咱们来看一个这个午餐的数据，是吧？咱们会经常遇到这种午餐的数据，是吧？来怎么修改？比如说咱们这个一个凹的这个坑， 是吧？凹这个坑，这个凹坑需要做大一点， 是吧？如果这个凹坑需要做大点，甚至有的有时候可能需要做小一点， 是不是还有可能需要做小一点？都有可能，哎，咱们来看一下怎么做？如果咱们在这个基本上直接，嗯，直接改大小，这肯定改不了这圆角，你看是不是这圆角都 这都倒没有了，这直接去圆角也去不掉，是吧？直接改修改不了，那，那就如果是改大的话，是不是还比较简单？就把这个， 那你看改如果大的多，是吧？需要改大的多的话，比这个大的多，那就可以直接把这个覆盖掉，是吧？比方你做这么大， 是不是？那你就直接可以把它说一下，如果你改小的话，那怎么办？改小的话 是不是当，当然这个已经很小了，是吧？那那有时候咱们有可能遇到做的比较大的，比较大的大的图点呢？是不是要改小， 是吧？这都有可能。你像这种情况，咱们怎么整？咱们怎么整？那只能把这个如果改小的话， 是不是？那你就只能把这个你这个台，这圆角去不掉，那只能把这个只能把这个台给去掉了， 是不是？只能把这个它去掉？把这个它去掉，那就有，嗯，两种方法吧，是吧？直接用，要不就直接用移除， 是吧？直接直接用移除，把这个它给移除掉， 是吧？直直接这样移除，嗯，还当然这个办法相当来说算一个比较笨的办法吧， 因为这移除是吧？这样直接移除掉， 按，按理，按，按理说应该是可以的。看这个竟然不可以， 这这个竟然不可以， 哎，是不是咱们露选面了？看露选面肯定是不行的， 可以，然后呢？把这边呢也这样去掉，再重新做一个就行。或者在这个基本上咱们直接用草图， 是吧？哎，这个草图都选不了，选不了就做一个草图来， 选不了就做一个，有没有平面？有平面随便选一个，找一个平面， 刚说的是这个位置吧。啊？ 那个草头切一切掉， 是不是这样？是不是更快一点？是吧？那草都是切掉的， 是不是？ 切掉，然后再把这再这个填起来？填起来之后然后再做一个词，是不是这样？是不是更快一点？

五点下班的你，四点六十，客户又又又准时安排了一波工作。熟悉的配方，熟悉的感觉，来看看今天要更改的数据，依然是没有参数的钣金件数据，需要把零件涂红地方的结构取消。话不多说，甩开膀子上号开杆，请看 vcr， 冷冷暖暖一片， 让我再问你， 嗯。

五点下班的你，四点六十客户又准时安排了一波工作。熟悉的配方，熟悉的感觉，来看看今天要更改的数据，依然是没有参数的钣金件数据，需要把零件涂红地方的结构取消。取消结构的核心就两个字，就是恢复。脑海里想象一下零件没有特征的样子。 话不多说，甩开膀子上号开杆！请看 vc 二， 记得点赞关注哦！
