cad 小知识，在 cad 中后一只户型涂窗户的时候，你还在用直线 l 空格的命令一条线一条线的画，然后进行偏移吗？那这样的话实在真的是太慢了。 分享一个快速画窗户的方法，我们可以直接输入多线快捷键 ml， 点击空格，输入 st， 我们选择样式，点击空格，输入四，点击空格，这样我们就可以一次性的画出四条线，即可把窗户完全画完。值得注意的是，四是属于我们的多线样式，需要我们提前设置的， 如果不会设置多一线样式的，可以看我之前的视频。那么 cd 中如何快速的绘制窗户？各位同学，这个方法有没有学到？

本案例我们讲解绘制窗和阳台，好，我们参考前面的方法绘制这一个窗洞啊，以及窗户。接下来我们绘制这个位置的阳台，直行偏于哦，输入偏移距离两千一百好，我们偏移相应的这一个墙体线，将这条向外偏移 啊，然后回撤好，接下来咨询延时命令。 yes， 根据鼠标键将这条线向下延伸到下侧前提上 好，然后这里拉伸，然后直行直线扭扭啊，挥起一条水平线，然后修剪提二，修剪多余的线。 好，这里我们修改一下图层 啊，从底线，然后选择这一条线偏一米欧，算上便宜一百，然后将这条删除，然后验证好。接下来我们执行偏一米的欧，输入便宜距离五十，将线的线段依次向外偏移好，然后回侧。 好，接下来咨询原则民 f 啊，对相应的宣传进行啊，这里啊，执行导教迷你 cha 啊，对相应的宣传进行导讲。 好，自信，原价给你 app 好，继续倒下。 好，然后回撤。好，到此我们的这个窗及阳台就会是好了。

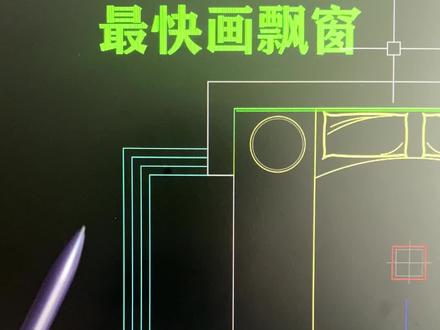

cad 绘制飘窗的三种方法？第一种， l 直线，选择第一点，然后进行格追踪，外墙是两百四的 o 空格，八十空格往外一偏， 偏弯以后输入 f x 空格，给他进行一个倒角，这是第一种绘制飘窗方法。第二种，直接输入 p l 多段线，选择第一点，选择第二点，进行个追踪， 然后 o 偏一个八十往外一偏，直接把飘窗给他偏出来。第三种说快捷键 ml 空格，这空格选择五，选择第一个终点，追踪到第二个终点， 然后这样我们的飘窗就一次性出来了。这三种方法， l 直线， pl 多端线， nol 多线，你更喜欢哪一种呢？

在 cd 中我们运用 m l 多线绘制窗户的时候，该如何去设置它的样式呢？首先我们多线样式的快件是 m l， s， t， y， l， e 点空格在右侧，我们新建一个多线样式，我们用多线去绘制厚度为两百四的一个窗户，我们点击继续在右侧图圆这边选择第一个偏移，把偏移量改成零， 第二个拼音量我们改成八十，然后我们点击添加第三个拼音量，我们给他一个一百六，我们继续添加第四个拼音量，我们给到两百四十。 我们也可以对颜色和线型进行修改，我们点击确定，点击两百四十窗户，我们点击右侧的置为当前，再次点击确定 之后，我们利用多线快键 ml 来进行绘制两百四十厚度窗户，大家可以看到我们直接就可以拉动出来。那在 cad 中我们如何设置多线钥匙绘制窗户？你学会了吗？

在画户型图时，你画窗户是不是先用 l 画一条窗户线，再输入 o 空格，输入偏移距离八十， 但一根一根的往上偏移，这样子画也太慢了。我告诉你，只需要输入 ml 空格，再输入 st 空格，最后输入 c 确定，就可以直接一次性画四条窗户线了，你学会了吗？

哈喽，大家好，咱们来看一下在 cad 里面如何快速的画这种窗户呢？我们来看一下正常同学的画法。是哦，偏移，然后输入一个八十空格，选它偏移，偏移， ok， 窗户画好了，但是这个速度太慢了。同学们，咱们来看一下另外一种快速的画窗方法， sml 空格，点击这个点，然后往这边走空格，咱们这个窗户就画好了，然后这边也是同样的 m l 空格，然后这里输入一个勾空格，这里选择上啊，点击，然后往这边点击到这里下来， ok， 我们的窗户就画好了，同学们学会了吗？

别看我年纪小， cad 我们班画的最好！ ww 空格一键生成墙体， adt 空格一键开门， wd 空格一键画窗户 bdq 空格一键标注墙体 bbbb 空格快速标注总长 mj 空格一键标注面积 jj 空格一键布置家具，你都学会了吗？

大家好，我是海滨老师，江湖人称海大康。今天我们来看到啊， cd 如何绘制平面里面的窗户 啊？像我们这个施工图啊，包括这些建筑的平面图里边呢，都需要绘制窗户吧，对不对？那么首先我们来看一个窗户长什么样子啊？那就这个样子 是吧？像这种普通窗的话呢，是镶镶嵌在这个墙体里面的，不像我们这个凸窗一样的，他凸起来的吧，我们主要看这个啊，其实这个位置也是一个道理啊，那么首先我们可以看一下，哎，这个好简单。老师，那这个墙体的宽度，比如说二百四十的厚度 啊，二百四十的厚度的话，那么这个间距就是八十一个八十一个八十一个三八，二百四嘛，四条线嘛，那我就画一条长度为一米五的线，幺五零零确定，然后 o 偏移八十，对吧？这个往下来，再往下来，再往下来，最后呢再用 直线给他连接起来，这不就可以了吗？我觉得这话挺简单的嘛，但是你有没有想过，一个房子里面有一米五的窗，有九十的窗，还是还有二米四的窗，尺寸不一样，而且方向也不一样是吧？你得不断的去拉伸呐，拉长拉短呐，然后又要旋转方向，多麻烦呢？ 好，今天教大家一种方法，用多线来做啊，多线快捷键 ml 是吧？那么多线有两个非常重要的参数设置，一个就是线条的数量 是吧？一个就是线与线之间的间距，你看我们墙体也可以用多线来画，只不过他的线条呢，是两条线， 窗户是四条线。像这个凸窗呢，也可以啊，但他是三条线，这是第一个参数线条的数量，第二个呢，要保证他们的间距，对吧？那么我们可以首先 第一步点击格式，选择多线样式，然后在这里面直接点击修改，如果不能修改的话，灰色的点不了，那说明这个被占用了，你可以自己新建一个就行了。 好，我们点击一下修改，然后呢我们来看到这里啊，首先把这两端给他封起来，封口啊，封起来，所以选择这个起点封口呢，封了吧，端点封口，封了吧。好。再然后呢，添加线条的数量，当前是两条线，看到没有？ 这里点击添加，再点击再添加，这就有四条了，一二三四。有人说，老师，这个怎有三条嘞？因为这两条都是零，重叠到一起去了。 那么下一步就是设置他们的间距，老师，间距为八十对，保证线与线之间间距是八十的话，那么在这里我们要设他的偏移值，要这么设置， 第一条我们输入一百二，第二条输入四十，第三条输入负四十， 第四一条输入负的幺二零。老师，这是什么原理啊？不着急，我先给你们做好啊，然后再给你解释为什么是这样设置啊？点击确定好，再点击确定，现在比方说我要在这里会这个窗户 ml 空格 是吧？指定起点的位置点一下，你看直接就可以画出一个要多少，一米五是吧？幺五零零怎么样？再来一个，哎，来个九百的九百怎么样？数值方向来个两米四的二四零零怎么样？那为什么我们一个是一百二，一个是 四十，一个是负四十，一个是负一百二呢？注意，这里我们所设置的不 是他们的间距，而是他们的刻度一样的，你看一百二跟四十之间差多少？八十吧。四十跟负四十之间呢？是不是差八十？我以中间做为零吧， 对吧？然后这个负四十跟负一百之间呢？是不是也是八十啊？对啊，所以这样来控制他们真是艰巨啊。好了，那么像这个就给大家讲到这个地方啊，有不懂的地方大家可以随时通过图层来找到我，拜拜。

想要在 cad 里面快速的画出来，这个飘窗真的太简单了，把它删掉，我们直接输入快捷键 ml， 点击空格，指定第一个点，第二个点， 第三个点、第四个点，那这样的话飘窗就搞定了。 cad 里面快速画飘窗，我们可以永远没有这个多线的命令来一次性的完成，大家学会了吗？

这个视频有点长， c、 a、 d 怎么做定制窗户图纸？在这里详细说一下。首先把图纸粘贴进 c、 a、 d 图片粘贴进来会有点小， s， c 缩放， a、 l 对齐 处理一下。先做一条两千长的直线做参考，根据图纸先做两个矩形，然后 x 分解， 再把结构用 o 偏移 500， 把多余的线 tr 修建掉， 以此方法再把第二个窗户画出来， 再把所有窗框宽度五十篇移出来。 再把香蕉的线用 t r 修剪一下，两下空格可连续修剪。 接着用斜线标 交出窗户，开启方向， 这样窗户就做好了。 剩下就需要标记标注。首先输入地更改标注样式，新建一个标注样式，名称可以自体高度来命名，比较好记。确定后，第一步，更改尺寸线，尺寸界线， 他们的颜色、线形、线宽全部更改为随图层，再把固定长度的尺寸界线更改为 200。 第二步，更改符号和箭头，箭头类型位实心闭合，箭头大小更改为四十。第三步，更改文字颜色，随涂层大小为 200。 第四步，把住单位精确到个位数，然后确定 把新建的标注样式至为当前实现。改虚线，直接在特性面板改现形，更改完毕，显示不明显的话， 输入 lts 调节限行比例。接下来就是给图形标记标注了， 可以先做一条辅助直线，这样比较整齐漂亮。到这里，一个简单的窗户就画完了，你学会了吗？

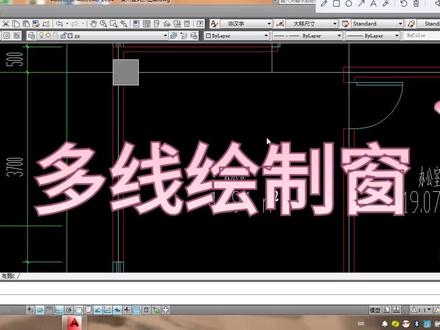

我们家老铁还告诉我说他不会挂窗户啊，我们今天来看一下多线绘制窗户，那就是 mlst， 他可以创建多线样式，然后我们来可以看一下，我们随便先创建一个， 这个是他的基础，如果，但是如果说两条线的话，在这里偏移，这里再增加两条信息就可以了，他的数字是零点五的，零点一七，负零点一七和负零点五， 然后你想要他有多宽就比例调成多少就可以了，现在我们调的比例把它看一下好不好？比例调成两百，他是当前钥匙 比例调成两百，看一下啊，箭头所指的方向啊， 然后我们直接来拉，直接来拉啊就可以了，然后这个 不是我们想要的线条模式，然后我们可以用 m i 刷一下也可以， 也可以直接来匹配其他图层也可以，这个是门的图层，然后我们再用 m a 绘制另外一个给大家看一下，这个是啊，可以上中下，就是他显得点不同，这个就是上， 然后再看一下，选一个其他的 这位大老铁们去试一下就可以， 这里也是 那个上面有相对应的字母，输一下敲回车就行，然后我们输入两千， 然后再敲空格，这样就可以了，就长我一两千的窗户，高高在平面图上是不能看出来的啊。 然后我们用 m a 刷一下，匹配，我都习惯用说刷一下啊，匹配一下，这样就可以了，如果再不懂的老铁可以来翻我的视频。
