地面站双起非典加风向真题教学,哈喽大家好,我是你们的猴,最近这道题通过率极低。首先第一步做图形,我们直接用模板秒出图,没什么好讲的。第二步,转横向,要求市场地为东北风二一为逆风,那么二一的横向就为东北,也就是四十五度。 关于风向,大家记住一个口诀,顺加减,逆不变是顺风,横向用风向加减一百八十度,逆风横向不变,也就是风向是东北,那么逆风的横向就是东北方向,我们直接在旋转工具里面旋转,二一的横向为四十五度。第三步,做起飞点,这种双起飞点无非就是找一种三角形的关系。 首先我们看第一个起飞点条件,说起飞点到一点为十五度,我们用测量工具先拉出这个方位参考线, 现在大家可以确定起飞点大概就在这条线上,那么具体在哪个位置,我们接着看第二个条件,除起飞点到二点距离十五米,如果我们连起来他们的关系是不是一个三角形,现在我们唯一需要确定的就是起飞点与二异的夹角,那 那么我们看这个三角形一二边长是三十米,二点于起飞点的边长是十五米,又可以根据图形数据得知,角一等于三十度,因为一二是二百二十五度,减去三十度是不是就是一到起飞点的度数一百九十五度?这样我们是不是就联系到三六九的特殊三角形? 三十度角所对的直角边是斜边的一半,这里斜边就是一二边,所对的直角边就是 h 二的边,那么角二是不是就是六十度? 现在我们就可以确定起飞点位置了,那么起飞点就位于二点一百零五度方向十五米处,我们以二点为基准点做起飞点,距离输入十五米,角度输入一百零五度,这样起飞点就做好了,然后按题目要求调整高度、速度、停留时间等等闭合循环,最后检查航点数据,这不是简简单单吗?

来我们同学们看一下这个图形啊,图形为我们的五边形,对不对?我们鱼嘴图形,那么我们先把这个图形条件我们给看一下,这个 图形跟其他条件有点不一样,对不对?它说的是风向为东北风,它这个又是一个风向的一个条件,然后二到一为逆风, 然后 h 点到一为十五度,然后他没有说 h 到一为多少米,那么 h 到二点距离为十五米,他也没告诉你 h 到二为多少度,所以说这两个条件对不对?他合成一个条件, 然后才能算出来,我们需要知道的是 h 到一是多少米,或者说我们 h 到二是多少度,对不对?那么我们先看风向为东北风,风向是是不是指的我们飞风的来向对不对?东北为四十五度, 对吧?然后我们二到一为逆风,那么我们想逆风,是不是我们只能往东北方向去,那么所以说我们二到一也是为四十五度,对不对?那么我们先把图形画出来一下啊,他这边说的是一二边以及二三边的边长为 a, a 为三十,对不对? 三十、三十三十告诉的是角二角四为直角九十度,那么相当于是我们这个图形是不是我们的正方形?我先把图形给它画出来啊,零点一点 往上是零度三十米,好添加, 然后往右边九十三十,往下一百八十度,三十,往左边二百七十度一十五,好记准点,改为四点往下一百八十度,然后十五,然后我们把我们的 来看一下,三点,我们三点,我怎么画三点往下一百八十度,画一十五米, 然后我们往左边里面去二百七十度,再画十五米,那么我们精准点改为四点,往下一百八十度,再画一十五米,把四点给他删除掉,对不对?我们一点来重合一下, 那么我们这个图形我们画出来了,画出来过后,我们先把我们的这个转向给它做掉,因为二到一为逆风四十五度,对不对?来看一下 二点一点四十五度好转向,转完向过后,我们图形像是这个样子,那么我们把我们这个参考值也给它转过来,大概就是这个样子,对不对?那么它说的是什么? h 点 到一点为十五度,相当于是我们 h 点往上走,大概我们 h 点在这个地方,对不对?往上我们这边画条虚线过来,这个点为我们 h 点,这是十五度, 那么我们二点这连接过来,这个地方是一十五米,他一到二为三十米,对不对?那么我们再看二到一往这边走为四十五度,对不对?那么 这边往这边走,那么他是一十五度,相当于我们中间这个夹角,我们差了多少度?差了三十度,对不对?差了三十度过后,那么我们再看角一,这个角我们已经知道他是三十度的角了,那么这条边他为三十米,对不对?那么这边为十五米,我们已知 一条长边,然后一条短边,对不对?然后短边是长边的一半,那么这个三角形是不是就是我们的三六九的一个三角形,那么这边就是六十度, 这边就是九十度,对不对?那么我们再看我们已知这两条边,我们这条边能不能算出来,是不是?可以算出来?相当于是这条边是我们三六十度, 三一六十度等于零点八六六,用三十米去乘以零点八六六,这条边是不是等于我们的二十五点九八米,四十五入下二十六米, 对不对?好,那么我们这条边的角度已经求出来了,那么我们给他反一个向,那么他现在是零 h 到一,他是一十五度,那么我们一到 h 他 是不是一百九十五度? 二十六米,对不对?那么我们给它转过来。好,我们这边做一下我们的起飞点的条件,基础点改为一点,一百九一百九十五度,然后一十五米,哦,二十六米,二十六米,好 点,点击覆盖我们的起飞点啊,那么我们这边我们用尺子再量一下, 对不对?我们看一下他的一 h 二点到 h 点,他是不是一十五米,看我们这边几乎是重合了啊,十五米对不对?那么我们遇到这种图形过后,我们需要的是 先把图形旋转过来,因为这个图形他在这个定的这个点的时候,我们不好去求他,因为我们往上,我们始终说的是往上为 n, 对 不对?那么相当于是我们一到二到一,这边是四十五度,那么我们一到二是不是二百二十五度, 对不对?相当于是我们现在我们把这个图形改了过后,我们现在朝上部为 n 呢,我们朝上是一到二为二百二十五度,相当于是我们的起飞点在我们这个地方,他这边是一到 h, 他 是一百九十五度,对不对?现在是一百九十五跟二百二十五中间是不是差一个三十度? 那么这个夹角他就是三十度,明白吧?后面的图形来,你们看下条件,后面这些条件起飞点的高度,不知道航线的高度跟水平,速度我就不做了,我就把这个图形给你们讲明确一下,好吧?

地面站重规划,在二点正东二十米处插入一个三点,保持图形不变,打开相对坐标编辑器, 精准点选择两点,插入,序号为三点,方位角输入九十度,距离输入二十米,点击生成。接着再反向做回来,精准点选择两点,插入,序号为四点,方位角和距离都输入零,点击生成。 这样就在二点正东插入了一个三点,并且保持了图形不变,就是这么简单。那么现在你在告诉教练,你学废了吗?

最近考场出了很多关于双起飞点的地面站,呃,那大家就跟着我一起看一下这道题,换一下思路啊。我们先审题,第一个就是一到二等于二到三啊,首先可以确定一到二的边长是等于二到三的,那我们在这个条件得出来连接我们的一三啊,这个三角形必定是个等腰三角形。 然后又看,一到三等于一百米啊,一到三等于一百米,等于说我们知道这条边是一百米的底边了,然后角一等于角一等于一百三十五度啊,这里等于一百三十五度。 那么从第一个条件也可以知道啊,这是个等腰三角形。那我们可不可以假设这里是四十五度,这里变成九十度啊,这里也就变成四十五度了。好,这里就变成九十度,那我们这个三角形就是属于一个等腰直角三角形, 那我们的一二边和二三边,他算出来应该就是七十点七啊,七十点七大概啊。然后角二等于角三等于九十度啊,角二等于角三等于九十度,这都不用再看了,风向为东北风,起飞点到四点等于顺风。我们去理解这句话,顺风, 东北风是指风的来向东北,指的是四十五度,意思就是说我们是从四十五度吹过来的风, h 到四为顺风,也就是我们四十五度斜 相对应的也就是我们的二百二十五度,也就是 h 点到四点等于二百二十五度啊,这是我们起飞点的条件,其他的条件图形上都没给,所以这道题也是比较好做一点的啊。然后再看第五个条件, h 点到二点是五十米啊, h 点到二点是五十米, h 点到一点和 h 点到三点的距离相同啊,我们可以先去 思考一下,我们怎么样去满足第六个条件,起飞点到一点和起飞点到三点的距离相同,我们第一个首先想到的肯定是在这里,在一三点中间去做一条线,对吧?那这样将他们平均分开,这边是五十米,这边也是五十米, 然后起飞点到二点又是五十米,这样去假设的话,我们这个条件同时满足了。这两个条件同时满足,这样的话也有助于我们去算他的边长, 两个等腰都是五十,那他的底边算出来肯定也是七十点七,跟我们算的边长是一样的,由此可见我们的所有的假设都是成立的。然后我们开始画图,正常去一到二,二到三,三到四去画出来图。那我们这边的 啊,这边的这个边长应该怎么去算呢?啊?这边的怎么边长怎么计算?这里也是九十度啊, 两条直角边都是一百米,那这条边也就是一百一十,一百四十一点四米了啊,这就是我们整个图形的一个做法,到最后去进行一个旋转航线就可以了,起飞点的位置是处于这里的。

好,上一节课带大家画了五边形。呃,那么这节课呢?我会带大家画这个梯形。好,我们先把前字做一下,添加行点,点个起飞点出来,相对坐标编辑器,好, 做一段 h 到 e 出来,然后我们来看, 哎,我们来看这个梯形,好,那我们一杠二,二杠三,三杠四是不是都是直着画的?我们先画掉啊,我们先画掉,然后再来看四杠一怎么画。 一到二是二百七十度,距离是多少?我们来看一下距离是不是两百米啊?输进去两百米,好,深层,好,二到三,二到三方位角是 零度,距离是两百米深层,好,三到四方位角是九十度,距离是多少?我们来看一下,距离是四百米,好,输, 四百米深层,好,最后我们看四到一,它这里,它这里没有给,对不对?它四到一没有给。 然后我们来看一下这四到一要怎么画好。首先首先第一个方法,有的同学看出来什么,是不是可以用三点法?对,可以用三点法,我先朝下或者朝里,对不对?朝下吧, 我们先朝下画两百米,好,一百八十度,两百米深层,再画一段两百米, 然后方位角是二百七十度,好,深层为什么是两百米?你看这一段是两百,这一段是不是得到这一段也是两百啊?好,然后再把多余的五号点删掉, 好,这图就连起来了啊,四到五就连起来了,然后这是第一种啊,三点法好,先撤回一下, 撤销,撤销,撤销。好,现在我教你们第二种。好,第二种方法。第二种方法是什么?注意看地面上左下角有一个航线设置啊, 这边有一个航线闭合,这边有一个航线闭合。好,正常情况下它默认是关闭的,你点开之后,你看,哎,它会自动最后一条线,它四号点和一号点最后这一个点,它会把它自动闭合起来。 好,所以说你也可以最后一步,你可以不用画啊,你点一下闭合就可以了。好,这是第二种方法,我们叫它闭合法啊,就是最后一条边,你可以通过点这个航线闭合啊,不用计算,然后把它连接起来。 好,这是这个图。好,清空所有航点。我们来看下一个图。 好,这是这个梯形,然后假设说我把这个梯形的边长变一下呢,看下一个,假如说遇到这样子的梯形呢?其实道理是一样的,我们来看。好,一杠二幺五七米,二杠三二五七米,三杠三三五七米。 好,我们先正常画这一二三四。好,添加行点,点个起飞点出来,相对做变气起飞点搞出来。然后先是二百七十度,距离幺五七米。好,深层 距,角度零。呃,角度零度,距离二五七米。好深沉。哎。哦,他现在怎么突然突然变成了一个三角形呢?是因为我们这里把航线闭合,我们这里把航线闭合打开了。好,我们把它关闭,关闭就可以了,然后下一个 三五七米,三五七米方位角是多少?方位角是九十度深层。好,第一种是不是很简单?闭合法。好,我们点闭合,它四到一就连起来了,这是闭合法。第二种一样的三点法, 其实跟和刚才那个图作图步骤是一样的。好,距离二五七,就是这一段夹角是一百八朝下划深层,然后这一段是多少?就相当于一五七,这一段是一五七,这一段是三五七。那就三五七减一五七,这一段就是二五七啊,这一段就是两百米, 三五七减一五七等于两百嘛?生成那个二百七,十度生成就可以,再把五号点当机好删除,当前行点删掉就可以了。 这是 t 型的作图方法是不是很简单?好,那我们下一个。呃,我们下一个图,我们下一个图会是一个蝴蝶形。啊,我们下一个图会是一个蝴蝶形。

今天有学员私信我,地面站重规划倒飞该怎么实现?为了更加直观的啊,给大家讲解,那么我们话不多说,直接打开软件 好,进入软件之后,我们先做一个简单的图形,以边长二十米的正方形为例啊,给大家来讲解。 好图形做好之后,我们以二到三的横向为例啊,实行倒飞。听清楚考官口令后, 首先我们要知道二到三的横向是多少度,这里我们很直观的能看到二到三的横向是九十度,那么我们正负一百八十度,那么倒飞机头朝向应该是二百七十度。 知道倒飞的角度之后,首先我们找到航点的航点列表, 双击二号航点,在高级设置里面找到方向,这个方向就是我们的机头朝向,把它改为二百七十度, 再返回航点列表,找到我们三号航点,进入也是同样的位置,输入二百七十度。 这些做完之后还需要点到啊,找到我们的航线设置里面,找到我们的 转弯模式啊,找到我们高级设置里面的转弯模式,把定点转弯改成斜条转弯,选择覆盖, 然后上传航点报告考官到飞设置完成这个时候啊,我们就已经完成了。考官的啊,条件到飞这个任务就已经完成了, 还有其他不知道的啊,欢迎大家在评论区留言私信我,谢谢大家。

停,小机长,现在是地面站时间啦,今天呢,我们的内容是地面站题目第七题一行难度的六边形。开始之前呢,我们的整个流程要记住,一画图,二旋转,三找 h 点,四平移,五改参数六检查。那就开始先打开我们的地面站, 找到右上角的设置按钮,然后点击单机他的左侧,找到题库下滑呢,我们可以看到第七题右下角他的难度是一颗星星,单机右上角的小图标,题目他就可以出现在左侧, 然后咱们再单机设置键就可以把它收回去啦。 好,现在老规矩,先单机右键设置 h 点,并双击创建一个新的一点,上个视频中我们又讲过,哦,好,现在开始画图,使用灵动。地面站的小机长, 这个时候呢,我们可以去打开右侧的模板,哎,找到有一个六边形, 大家找到了吗?然后先点击右上角的第三个图标。好,找到六边形以后,点击其中呢,给到我们的是边长为八十米,先输入进去, 然后大家去观察左侧题目中给出的图和咱们模板中显示的是不是不一样。模板中呢,咱们现在目前为编制顶, 我们点击类型选择点置顶,这个时候模板和咱们给出来的题中的图就一样啦,然后现在我们去观察题目中的起始点,也就是一点对应模板中的哪一个字母, 对应 b, 然后将其实点呢选择为 b 点,点击添加一定要点哦,然后再次点击模板图标,就可以把它收起来了, 这个时候我们的六边形就已经出来了,有肯定会有,小机长问,为什么我的六边形没有连起来呀, 因为六边形它是闭合图形,在第一个图标,也就是全区设置中呢,可以去选择闭合航线点一下。哎,六边形自然就出来了。好,那现在画完图我们要干什么呢?是旋转, 题目中要求到一一点到四点的航向是一百零五度,在全局设置中呢,咱们下滑找到航线旋转一号点,选择为坐标一,二号点呢?选择为坐标四, 这里的沿北夹角为一百零五度,点击旋转,旋转完成以后呢,咱们可以点击坐标轴来检查一下, 看看是不是然后完成前两项呢?我们现在就要去做 h 点了, h 点在一点的 se 方向一百米处, se 是 哪里呢?对应坐标轴 s 是 南, e 是 东,那就是东南方向一百米处, 在东河南的中心线位置。看过前一节视频的小机长应该知道这里要怎么坐吧,如果没还不知道的话,出去罚站。 东到南九是九十度,在坐标轴上面可以看到中心线位置呢,是不是九十度去加上它的一半,也就是四十五度,等于一百三十五度, 或者我们也可以用南一百八十度去减去四十五度,同样可以得到一百三十五度。现在点开相对坐标编辑器,图标就是右上角的第二个 积分点呢,我们设置为一点角度,数值为一百三十五度,相对距离这里我们输入一百米生成方式去选择覆盖,如果选择插入的话,它就会生成一个新的点, 覆盖点,我们为 h 点,也就是起飞点。 好,输入完成之后呢,点击添加放置坐标轴去检查一下。如果说有小机长不理解机准点怎么去选择,可以去看一期,看上面之前发过专门去讲机准点的那期视频,加深一下理解, 这道题呢,我们不需要平移,后续如果遇到的话我们再去说, 现在呢是最简单的,但是也是最容易失误的一步。改参数来,各位机长请跟我念,细心细心再细心,一定要细心。好,现在咱们打开局设置 找到了吗?航线高度要求是六十米,基础设置中呢,找到航点高度修改为六十米,水平速度是八米每秒, 垂直速度四米每秒。旋转方式呢为停止转弯, 在高级设置中修改转弯方式时长呢是停留五秒闭合。前面咱们刚已经说过了,循环方式为不循环。 好了,到这我们整个题目就已经全部做完了,检查呢就交给各位小机长去参考咱们之前的步骤,进行一个自讲喽。 嗯,大家可以把题目抄下来,然后每检查完一条,在后面去画一个小对勾,避免检查的时候有漏掉或者说是粗心呀。这样如果说检查完以后没有任何问题的,小机长可以清除掉航迹,然后自己倒计时六分钟去做一遍,模拟咱们那个考试过程。好了,各位小机长今天超级棒的,期待大家在评论区交作业哦!好,下课了,拜拜小机长。

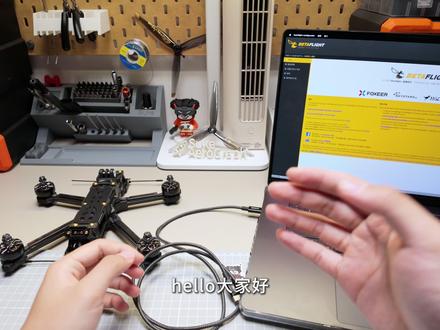

控无法连接到地面站时,如何修复驱动程序?我们这次要使用到的设备有数据线,飞控,电脑版的 be careful 地面站,以及在这个驱动修复程序。首先我们先将飞控插入 usb 线,观察飞控的 led 灯状态, 此时非控的红灯常亮,蓝灯闪烁,说明非控正常工作。但此时 beep flight 地面站的右上角无法识别到非控的驱动程序,点击连接时显示打开串口失败, 这说明驱动程序没有正确安装,需要重新安装驱动程序。首先安装并打开 sata 软件, 点击 options 选项,选择 listall devices, 在 下方的下拉框中可以看到所有设备。通常来说,非控设备的名称会包含 beta, flight, s, t, m 三十二等关键词。 如果无法确定哪个是非控设备,可以重新插拔非控的 usb 线,消失后重新出现的设备就是非控。可以点击右侧的按键来切换安装的驱动程序。我们需要将驱动程序更新为 usb serial cdc, 点击 replace driver, 等待驱动程序安装完成。 现在驱动程序已经成功安装。此时 b 叉 fly 地面站的右上角就可以找到飞控的端口啦,点击连接即可将飞控连接到地面站。
