不留装订边的a3图框怎么画

一个标准的 a 三图框，不用插件如何绘制？首先我们用到举行的指令指 r e c， 输入 r e c 空格，然后点击第一点，输入它的长度四二零，然后逗号隔开二九七空格，然后呢绘制处以后一个矩形，然后我们再用到分解的指令是 x， 输入 x 空格，选择这个举行空格确认，把它分解成四条单独的直线，然后我们再来用偏移的字体欧，输入欧空格，偏移距离为二十五空格，把左边这条数值直线向外偏移二十五，然后把上方的直线向上偏移十，下方的同样向下偏移十 空格，然后将右边的这条数日直线呢向外偏一个五的距离，然后空格空格结束，接下来把他们全部封闭起来，我们用到圆角的距离 f， 输入 f 空格，然后数下方的多级多个 m 数 m 空格，按住 shift 不放鼠标左键呢分别去点击两条直线，把这 你的每一个角全部封闭起来。好，封闭完成之后呢，我们再次来输入举行指令 r e c 空格，然后呢输入 w 空格宽度，我们设置为三空格，点击里面这个举行第一个脚垫，然后点击第二个脚垫，然后这样就绘制完成了。接下来我们再来用到一个表格的指令 tabl e， 输入 cabl e 空格，然后在这里点击确定，我们画出一个表格。好，这个表格呢，我们用移动的指令 m， 输入 m 空格，选择移动的对象，然后空格确认，点击他的脚点，把它移动到右下角，这样就他的你的图的名字啊，或者说你的设计者，你的创建时间都可以在这里进行填写， 这样呢，我们一个标准的 a 三图框就会制完成了。在我们使用 cd 的过程中呢，会用到一个大量的快捷键，如果你还记不住的话，我在这里给大家推荐这款 cd 二维加三维快捷键的大鼠标垫，它里面总共包含了一百二十个快捷键，而且每个快捷键的彩色图标 老师都给他打印在上面，这是一款 cd 专用的快捷键大鼠标垫。然后呢，老师这里还最新排版的一本一张我们的多功能快捷键大鼠标垫，它里面总共包含了五个软件，分别包含了咱们的这个 wordpptxlps 以及 cd。 这两款鼠标垫我都把它放在视频左下角的小黄车里，赶快挑一个喜欢的带回家吧！

同学们好，今天我们学习一下 a 三图框的一个绘制，首先我们打开 cad 软件， 选择新建 a、 c、 a、 d、 i、 s、 o 图形样板，打开 话这个 a 三图框，它的一个尺寸是四二零乘二九七，我们可以啊，先切换一下输入法，切成英文，然后输入啊 ec 画矩形的命令，空格，指定第一个角点，我们可以输入零逗号零作为第一个角点，就是原点做第一个角点，那这样的话呢，另外一个角点的话呢，应该就输他的一个对角线上的点，那应该是四二零逗号二九七空格， 这时候我们会发现了，这个矩形呢，应该在我们的这个左下角，左下角他没有居中，我们可以快速的点击两下鼠标的滚轮，快速点两下啊，让他居中， 这是画画矩形，那我们可以让这个左下角点是圆点，右上角点是四二零八九七。其实我们也可以啊，比如说 r e、 c 空格，随便指定它的第一个角点，比如说随便点一下， 那这样的话呢，我们的另外一个角点的话，你就应该输 at 四二零逗号二九七空格，这是画矩形 啊，我们画完了这个矩形之后呢，我们可以要下一步呢，就把它进行一个偏移啊，偏移 o 偏移，偏移呢，偏移一个五的一个距离，因为他这个 a 三图框，他三边距离是五，另一边距离是二十五，我们先整体让他偏一个五啊，整体往内偏五。 拼完了之后呢，我们把内部的这个矩形啊选中 x 炸开，炸开之后呢，我们单独选中这根啊，左边这条线 o 偏移，输入二十，因为之前偏了五嘛，然后再偏一个二十，加起来就是二十五的 的距离，再填二十。然后下一步呢，我们就修剪 t r 空格，空格啊，把这个不要的地方给它修掉 啊，像这个呢，这根线啊用 tr 修不掉，修不掉我们就直接退出来，单独选中它，一删除就可以了。 然后这个 a 三的图框，它的一个外轮廓我们就画完了。下面的话呢，我们把这个 a 三图框按照书上的这个呃尺寸要求呢，把它这个标题栏给绘制一下，那我们看一下它这个标题栏它的一个尺寸，尺寸在 这个十五页啊，十五页这里有它的尺寸。首先呢是呃 这根线，这根线我们往左偏移一个一百八， o 偏移一百八，然后下面这根线往上偏一个四十四十， 然后 t r 修剪，这不要，这不要，然后再呃这根线呢往下偏于十， 偏十，再偏十，再继续偏，然后这边的话呢是偏一个十五，二十五，十五，二十五， show you， 二十五， 十五， 你可以，那他这个地方他让你选择要偏移的对象啊，你因为你是在一直换他的一个数据吗？你可以这个时候呢直接按一下空格键，再按一下空格键进入到这个偏移的命令，然后把这个数据直接改一下，改成二十五， 然后下一个呢还是二十五， 然后三十五，十五，二十五，三十五，十五。 然后下面呢我们用 t r 修剪的命令，我们把这些 多余的呢给他这样框选，直接修啊，这样框选框选修掉，那像这种呢，修不动的，就单独的选中，他单独的选中一删除， 然后把里面的这个字体给他写一下这个字体的话呢，我们首先新建两种这个呃文字的样式，那 st 文字样式， 那目前的话呢，它默认的只有一个 stand 九的样式，那我们新建新建一种呢汉字，汉字呢，我们采用这个仿众字体 宽度因此改一下，改成零点七，然后我们再 在心情 建一个这个数字的样式，数字的话呢，我们改为这个罗马字体，放一下啊这个罗马字体，然后使用大字体勾一下 different， 然后宽度印子也改下，改成零点七， 然后把这个汉字置为当前关闭。之前还有一部呢，这个设置的这个图形单位，我们 un 把这个精度改一下零点零零， 那下面的话呢，我们就把这个标题栏里面的这个字体呢给它进行啊写上去， a t t 啊 a t t。 之前呢，首先要做两条 做一下辅助线啊，把这个辅助线给做一下 a t t x。 中间。其实你也可以直接在这里，比如说这个地方你可以直接打字，你可以直接打这个工程名称， 那文字高度改一下，改成十，先试一下吧。这个地方呢，我是开了捕捉中 点的，大家可以看一下在这个地方，这个地方呢有端点、终点、圆心、焦点、垂足，这些是开了的，我们可以选择这个辅助线的终点。这个终点捕捉呢，他是一个三角形的一个标记啊，我们给他直接放上去就可以了， 然后其他的也是同样的，同样的 a t t， 然后这边是这个图明 中间，那这个字体呢？高度呢？可能要改小一点，七点五， 这边是这个班级， 然后看一下啊，这还一个 姓名 中间，嗯，下面先放在这吧，待会我们再给他移过去啊， 我们可以啊，先把这几根辅助线就可以删掉了啊，一根 一一删除，删完了之后呢，我们可以把这个班级呢直接给他复制啊，选中他 c o 复制，复制的时候呢指定基点，这个时候呢我们可以选这个矩形的四个角点，比如说我们选的这个点，那下面的话我们这个可以放在这个， 因为这些格子呢是一样大的，我们可以这样直接复制，然后这个姓名也是我们可以复制 see you， 复制完了之后呢，我们就可以直接双击进去改，你看双击进去这里呢是选 help， 这这个地方删掉吧，你们自己去填。嗯，试图试图 审核 日期，日期， 对呀， 是日期 比例图号 这个标题栏这一块我们就。呃弄好了，下面的话我们把这个线框给改一下，线宽的话呢，是这个 p e d 啊， p e d i t。 然后输完之后他让我们选择多段线或者多条，那我们输 m 啊，多条，因为我 我们是要改一下这个内部这个矩形四条线吧，内部矩形被我们炸开了，他就有四条线嘛，我们把这四条线的线框给他改为一，那这个地方我们就应该是先输 m， 让他变成多条，这样我们就可以选择一条，两条，嗯，三条， 四条。选好了之后，按一下空格键，是否将这个直线圆弧和样条曲线转换为多段线呢？我们选择是他默认的就是，是啊，我们直接按空格键，然后呢选择这个地方呢选择宽度啊， w 宽度， 新宽度呢，我们改为一，然后这个下一步呢我们选择合并，合并呢直接默认零，直接按空格键就可以了， 然后下面我们来看一下，检查一下啊，这个线框就被我们改好了，四个角呢，也是这种合并合并好了的这种情况，然后下面我们再改一下这个 这个标题栏这个地方也把它的这个线框改一下， p， e， d， i， t， m 啊，一条两条空格，空格宽度你可以直接点，也可以输 w 啊，你可以这个输 w， 也可以直接点， 宽度呢改为这个零点零点七空格，然后合并空格，检查一下是可以了，咱们这个 a 三图框就画好了，画 完了之后呢，我们可以把它保存一下啊，可以选择这个另存，比如说另存为啊，另存为桌面改一下名字 a 三图框。 另外呢可以看一下这个版本，版本的话呢，你可以降到这个一零的版本啊，保存在桌面保存， 那我们就可以关闭啊，这个就出现在我们的桌面了，这个 a 三图框的这张图纸今天就讲到这里啊，这个我们 a 三的一个图框的一个绘制。

a 四的图纸不留留装顶边的怎么画啊？留装顶边的话，我们先画左边，因为它是留在左边。看清楚了，这个数呢，是二十五毫米，看准确了啊，左边 比较宽啊，这是二十五毫米， 看准了，不能画歪了啊， 好，这个地方呢，二十五毫米，接下来呢，剩下的三个边是五毫米，所以也看准确了啊，之后往里量看准确，五毫米的刻度在这里给他画出来， 他也是粗实线的，所以大家画的时候稍微用点劲啊，是粗的，不能是细的。 好，这个边呢也是啊， 五毫米的啊，剩下的这个边呢啊，也是五毫米的， 五毫米 好，这个画出来最后呢，这个边也是五毫米，也要看准确了， 给他画出来， 这个口呢，得封上，不管哪个口都得给他封住。 好了，这个呢，就是咱们说的那种流状那边的啊，这张图纸呢，这么放来说，留在左边，左边宽，剩下的三个边的距离呢，根据纸的大小来选，这是一张 a 四的，所以我们取的是五毫米， 所以大家记住，图框呢，就是这么画啊，都是从纸的边界往里边量尺寸就可以了。

我们一起来看一下第九个图的绘制， 这是一个 a 三图框的标题栏，那么学生用的标题栏，在规范中他已经规定了尺寸是一百八乘以五十六的，那么可以往上走一起来看啊，可以看到 像我们的这一个标题栏的水平长度，他是由他这种长格子，是有两个短格子，也就是说这里是三个， 总共是三乘以四，总共是一十二个长度，那么可以换算一下啊， 它总长是一百八，然后除以一十二个， 那他的每一节就是一十五，那意味着这里是一十五，这是三十，然后他的总宽是五十六，分成四段，那么可以五十六除以四，那就是一十四，所以我们要搞清楚他的尺寸，然后才能开始绘制另外一个标题栏， 标题栏的外框线，那它是图框，那是最粗的，然后呢这边还有一个七字的外框，那它是二粗的， 然后再到里面的分隔线，那它也是比细线还稍微粗一点。然后另外一个就是我们所有的文字，它都是放在 这个格子的正中央，那我们一起来动手尝试一下。首先呢我们直接选择右下角点，我们一起来绘制一个，先把这个 a 三的框，我们把它画出来，那我们使用零层 画一个四二零度，好，负的二九七，好，那这就是我们一个常见的 a 三的一个弧面线 o 偏移五， 好，现在我们再把这一边把它撇二十，那这里就是我们的一个图框了啊，把它的这一个线宽，我们把它调整一下啊，好，这里我直接最大化了 线宽，比如说我们把它改成零点七。好，然后我们就从这一个地方就开始绘制我们的这一个 标题，来单击向左，其实刚才我们已经看到了，这边它是来 三十十五、三十十五这样依次过来的，那么可以试一下啊，拉长一点，三十十五、三十十五、三十十五、三十十五， 然后再往上是四个八八八八八，然后向右连接好，这里老师是用的多段线 绘制的，那么在选中的时候它是一个整体，那么把它的一个，先把它的一个线宽改成零点五。好，那么可以通过我们的找这一个 端点的模式来把这些连线把它画出来。 如果你不太适应这 种抓点的方式，你可以在 ds 里面把这一个对象捕捉的中心点，也就是终点把它取消掉。好，那现在我们已经把它画好了，那我们可以看到这个图，其实他左上角和右下角都是一个整个格子，那么可以直接把它修剪掉， 然后把剩下的这两根线把它删掉， 那里面就属于我们的分隔线，刚才我们已经设设置了啊，这是零点七，零点五，那我们这里就调为零点三五。 好，那我们再来看一下。好，这个可能还是有点问题， 这这一边这两根线还是要把它删除掉好， ok， 那我们需要做的事呢，就是要把这一些文字要能够居中，那我们做几根辅助线。 l， 那这里呢？其实也可以使用到 p l 了， 就是这样。好，我画到这里了，然后这样 这种类型，因为我们很多是可以重复的啊，这样的话有个好处，它都是在这个是一个整体。好，现在我们可以开始打字了， 你调的文字，那么在这边呢？它有两种字高，一种是五 种是七，那不是说某建筑自高为五，那其他的也是五啊，那这一些自高是七啊，那就是除了这一个以外，其他都是五。好，我们来试一下 d t， 那这里有对正 j， 然后我们选择中间 m， 找到这一个终点，然后输入七，角度为零，那么可以把这个字给它打出来一层平面图， 好，结束，那这里我调一下它的一个文字样式，把它改为汉字啊， 那还有几个地方我们也需要进行一个文字的输入，我们 d t 还是一样的， j m， 找到它的终点，然后输入高度五，角度零，然后我们现在可以输入某建筑。 好，在旁边点一下，确定也一样的把它调成汉字啊，那么可以通过复制的形式 找到他的终点，放在他的终点上。好，这边我们就可以进行一个修改了，双击他进行修改姓名。 好，然后我们可以通过复制的形式，那么旁边都是一样啊，那复制一下 c o， 选择它放下来， 选择这两个放这里，放这里，然后我们把这个辅助线可以把它删除了，我们可以把这个旁边的把它修改一下啊，这两个还要复制一下。 好，现在修改，修改的时候你可以一次性把它看完，姓名，专业，班级，学号， 专业盘起 学号就不要一个一个的看图号日期，批阅成绩，图号， 二七年七月。 好，那我们的这样一个 a 三的标准的图框就已经绘制完成了，那我们可以对应的来看一下， 那其实我们的第八个图，也就是我们这一个 a 三的图框，我们可以自己 参照老师的视频尝试绘制一下，一般像我们的 a 三的图框，我们会把它放在布局的空间里面绘制， 我们这一次先放在模型里面绘制，以后我们再来教如何在布局空间里面绘制 a 三的标准图框。

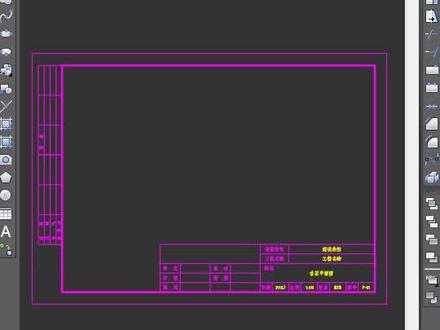

cd 如何绘制标准设计图框？快捷键 tk 出现一个对话框，然后我们可以选择 a 零至 a 四的图纸大小，比如说 a 四的二九七乘以二幺零，还有图形方向可以选择立式的或者是横式的，点击一个确定， 指定我们的一个差优点，这个时候 a 四图框就出来了，还可以鼠标双击，他会出现一个增强属性编辑器，可以改 改里面的属性，文字选项特性都可以改的，比如说我们改一下他的一个一七，选中他二零二零点，四月份好点击确定，这个时候你的一七就改好了，这就是图框的绘制方法。

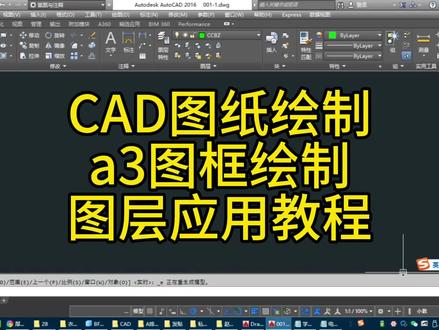

比如说这个图纸啊，我们也打开一下好了。嗯， 你看他这里外面用的是细实线，里面用的是粗实线，粗线啊，细线，这个你都要去换图层的，比如说我们先换到细实线图层 零二空格，单击一个点啊，向上追踪，这里是这一个二百九十七啊，二百九十七 a 三图纸，然后呢，这边是四二零下来这里呢还是二百九十七，是吧？然后这里连接一下就可以了。 嗯，连接之后呢，我们这里要用到的是粗实线图层，切换到粗实线， 再用 l 空格 frvm from 空格指定几点，单击这个点出来，偏移两个字，再输入艾特十逗号十空格，确认这个起点对不对。这里呢就是四百， 这边呢就是二七七啊，然后这边也是四百，然后下来这里也是二七七啊， 接着呢看一下他这里呢都是细的啊，然后外面是粗的，七十五二十。 比如说我可以直接 l 空格从这个点追踪过来，直不要点，直接输七十五空格，然后向上这里是二十啊，然后这里又要换线了，点一下我们 这一个细实线图层， l 空格单击连接一下，中间又是粗实线啊，点一下粗实线 l 空格， 然后从这个点啊，不用点，直接追踪出现这个线，输入十五空格，这里单机断开啊。 l 空格，这呢是这个二十五空格 下来单击，是不是在这里从这个点过来，最终是十五空格啊， 我们知道二十的一半就是十嘛。 l 空格从这里终点连接到这里就可以了。这条线看一下是粗的还是啊？是细的，我这不小心画错了啊，画错了之后啊，我们 怎么来改？你可以直接点中他，再点一下这里的这个细实线图层就可以了。接着我们要打字，直接点一下这里的文字的多行文字啊，快捷键是 t 啊，你可以直接点多行文字， 点了之后呢，出现 a、 b、 c 的时候，单击第一个点，再点这个第二个点，点一下，点好之后直接输入这一个成绩啊，输入法切换一下成绩， 出好成绩之后在这个格式这里啊，这个字的大小是七回车这呢？对，正要选择正中，他会到正中间来关闭啊， 我这个字是应该要换成文字图层，刚才忘记换了，现在换一下也行，点中 文字图层，按下 esc 退出啊，我现在又要来做的话，我是要先点中文字啊，然后再来做的，是单击多行文字，然后这里单击啊，单击啊，比如说我们这里写的是这个姓名。 好，然后选中，点一下这里的这一个七啊，回车这里要选一下正中啊，正中关闭就会在正中间。 那你如果说不想每一个都自己来写，你也可以复制，就点这边的复制啊，快捷键是 co， 点一下这个复制，再选择程记啊，空格指定这一个端点，然后在这里你看直接可以复制啊，我点这个点单击这里单击，是不是就正好是在这个中中间了？ 嗯，修改的话双击啊，你看直接就可以改一下阅卷啊，改好之后关闭就行，这里是双击改一下这个口号， 改好之后关闭啊，稍微缩小一点。双击最后的效果呢，就是我们这样啊，对标注呢，要先选择尺寸标注啊，然后再点标注，如果说上面 这一块都没有了，这个标注啊什么的都不见了，你就点这的标注吗？这也是一样的啊，这个叫线性对齐，如果菜单栏没了，你点一下这个倒三角选择是这个显示菜单栏啊，就会显示出来的，对不对？标注线性， 他的标注方式是单击啊，单击，然后再拖出来，这里单击，空格单击，然后这里单击啊，空格 啊，点一下，点一下啊，我刚才说空格是什么？是重复标注命令，我刚才做了标注，我按空格就可以重复啊，就重复，你看 单击再单击这个不标也没有关系的啊，做完之后不要忘记双击啊，双击在我们这一个， 呃，这个对话框上面，对不对？你不能就这样这样显示的乱七八糟的，双击滚轮正的这样的一个显示啊。啊，这个呢，就是关于我们这个图框的一个绘制。

大家好，我是沉默，然后最近有很多粉丝朋友问我这个图框自己怎么去绘制， 然后在没有这个插件的一个前提下，我这边教大家怎么去绘制一个类似于这种的一个标准的图框哈，很简单，然后咱们，嗯一起跟着我往下去绘制， 嗯，咱们首先要记住 a 一、 a 二、 a 三、 a 四这几个图框的一个标准的一个尺寸，然后咱这边就会制一个 a 三的，以 a 三为例，然后它的大小是四百二乘以二九七， ok， 咱们先 r、 e、 c 先画一个矩形， 然后它的，嗯，长的话是四百二四二零，然后逗号宽的话就是二九七，然后空格结束， 再往下拉一下，方便大家去观看。呃，然后咱们 x 给它分解一下哈， x 分 解，然后接下来咱们就要偏移了， 然后这个线我们可以量一下这边这个标准图框的一个尺寸，五十四点五， ok， 然后输入偏移命令， o 空格给他 往这偏移五空格，再偏移十四点五空格，然后下边的话量一下 五二点五， ok， o 偏移五空格，二点五空格，然后然后下边这条线往上偏移，也也是一样的，五空格， 二点五空格， ok， 然后右边的话就是 五二点五，四十， ok。 o 偏移 五二点五，四十， ok， 然后你像一些细节哈，细节的话就是这里有一个自己的一个 logo， 或者说一些这个 id 什么的，咱这边直接直接就是量一下，我记得是五十和四十的一个比例， 五十和四十，嗯，我这边就不给大家画矩形了，直接 l 就 行了， l 空格以这个点为基点，往下拉五十 f 八，打开五十空格， 往左的话是四十，然后这边呃放自己 id 或者 logo 的 一个一个空间就有了，对吧？然后你看我这里还加一个工作室，其实加不加都行，然后这里再画一个矩形， r e c r e c 大 小，根据自己的一个习惯或者说一个需求哈，对吧？然后下边这些也是一样的， 可以大家可以用直线命令和文字命令去完成，然后接下来教给大家这个文字怎么去，文字怎么去设置。咱们直接输入 t 空格打比方，以这个右上角为例哈，拉一个文本框出来 沉，点击空白处结束。这个时候大家可以发现这个字很小，没关系哈，咱们双击这个字，然后往右拉，选中 注视性，下边这个文字高度给它写成八，然后点击回车结束，然后这个时候它这个文字就变大了，变大之后呢，就是咱们可以选中这个文字，然后 c o c o， 就 给它进一个复制，往这拉一个，然后 f 八 关，把正交关掉，往下拉，对，现在这四个都有了，我们，然后咱们可以双击这个文字，给它进行一个修改，点击空白处结束， 对吧？然后基本上都已经大体已经成型了，然后细节的话需要大家去自己扣一下， 然后这边也有一个他，呃，这个 p 杠零七，就类似于是第几张 图图吧，然后一般就进行标注打比方你从这里画一个原始结构图，就是零一，然后再往下一个天花就零二，然后墙体就零三，然后嗯，先把这个给大家画出来吧，也是跟上面这个一样的，就是 t t 空格，然后往下拉一个文门框，这是这文字英文我也不知道啥意思，大家随便输就行了，或者说我输，我输，输我自己的吧。 工作室，然后空格结束，点击空白处结束，然后这个时候大家可以发现这个字很小，没事，咱们双击选中往左拉文字高度，给他改成八回车结束，对吧？就已经就已经这个文字变大了， 然后这里还有一个圆，圆的话就直接画个 c 得了， c 空格画一个圆，然后还有一条直线 l 空格，找到这个圆的圆心 往右拉，对吧？然后再选中这个文字 m 空格，给它移动到这个 直线上面来。什么？设计？工作室，然后如果说大家这个直线下面还想输入字的话，可以选中这个文字，直接 ceo 就 进一个复制，复制到下面来，复制到这里来吧，然后再双击去进行一个修改， 然后点击空白处结束，对吧？然后这边还有一个比例大小，比例是一比五，是 a 三， 这个的话大量大家尽量还是去挥之一下，因为他代表他这个，嗯，图形，图形和这个现实中的比例是一比五十吗？一个比例，然后包括这个图纸的一个大小， a 三吗？然后咱们直接就是，嗯，以这个为基础，接 c o， c o， 往左边去复制一下，对吧？然后双击把这些文字给删了，一比五十，然后 a 三，艾特 a 三，点击空白处结束，给它往下稍微拖一下，整齐一些， 对吧？然后再一个的话，就这个文字怎么去修改颜色，很简单哈，咱们直接给它选中，然后右边这个工具栏这里有一个这个颜色，咱们直接往下拉，给它选中一些，就是选成自己喜欢的颜色，对吧？ 然后空格结束，然后上面的文字也是一样的，可以选中，给它改一个呃自己喜欢的颜色， 通过结束，然后这个时候基本上已经完成了，还有一个比较重要的一步，因为现在他他他这些，这个 现在的话他这些这个线是不是一体的？咱们需要给他 设计成，设计成快，然后现在随便点击一下，它有一个单独的，咱们直接全选，然后输入快捷指令。 b 空格名称的话就叫 a 三好了，因为它就一个 a 三大小的一个图框吗？ 我们点击这个在屏幕上指定，然后点击确定选择一个基点，一般就是左下角 点击，然后这个时候就他就已经成为一个快了，咱们点进哪里他都是，对吧？都是呃，一个一个整体，咱们可以就是给他， 就是大家大家可以给他保存一下啊，把这个自己做的给保存下来，保存下来之后呢，以后咱们在这个布局空间去应用的话会会比较方便，可以选中，然后 ctrl 加 c 去复制，然后在布局里边 ctrl 加 v， 然后就给他进一个粘贴， 然后大家如果说以后在这个呃绘图的这个期间可以去，嗯，在布局空间里给他开个适口 啊，这下我就不说了，大家可以看我之之前的视频，然后今天呢这期视频就到此结束了哈，谢谢大家。

我们如何用 cad 来绘制标准的 a 三图框呢？首先绘制 a 三图框，输入快捷键 r e c 空格，任意指定第一点，输入四二零逗号二九七空格，这时候就可以绘制出一个外框了。接下来选择这个外框的长方形， 输入 x 空格，分解为四分，然后输入 o 空格，指定偏移距离为二十五空格，选择左边的竖线向外偏移同里，将上下两条横线向上向下偏移距离为十， 将右边竖键往内偏移为距离五。现在可以看到基础的一个 a 三图框就出现了，然后输入 rac 空格，输入 w 空格，指定宽度为三空格，找到偏移交叉的点，绘制举行， 然后输入 ex 空格，删除多余的线条，这样一个 a 三的标准图光就绘制完成了。啊哈，你学会了吗？关注罗林，教你学会 cd！

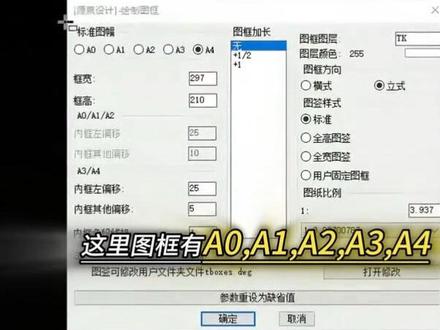

在 cad 中如何快速绘图框呢？输 t k 空格，这里图框有 a 零、 a 一， a 二， a 三、 a 四，有横式和立式，我们选择 a 四，选择立式，而且还可以修改图框颜色， 点击确定，指定一个插入点，点击确定，这样图框就插入进来了，标题栏是可以去修改的，你学会了吗？

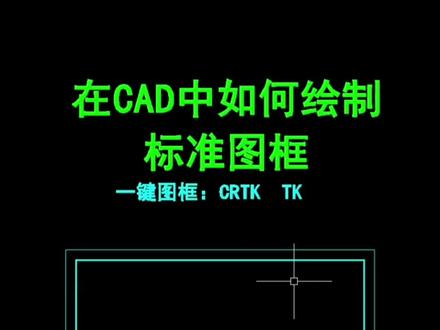

在 c、 a、 d 中如何绘制标准图框？快一键 crtk， 我们可以选择 a 零到 a 四的图纸，然后选择横射和竖式，点击确定就可以插入标准图框。这种方 快键 tk， 选择比例，点击确定，这时候我们也同样可以选择横式和竖式，一确定就可以插入图框了。关注我，每天为你分享 cd 设计小技巧！

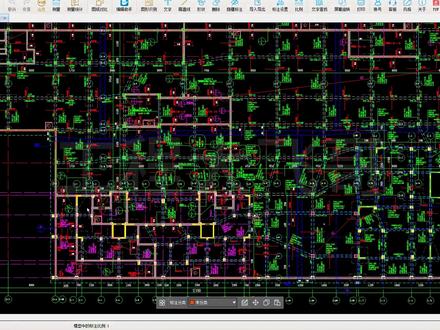

其实竣工图绘制并不难，只是需要很大的耐心和细心，正常情况下，只需要把施工中的变更等如实绘制到图纸上即可。像这样 这样这样， 根据图纸会审、设计、变更、会议记录、实际施工等依据，在图纸的原位进行修改或者标注后直接引注，参见某某设计变更，某某图纸会审。 这个图是前几年刚接竣工图时候绘制的，排版可能有点乱，但是绘制竣工图真的没有大家想的那么难。 最后像这样美美的套个图框到一个 pdf 就可以出图了。最后出蓝图以后装订成册，别忘了带正宫图章还火！

图框及标题栏的会制会制图一，所示的图框及标题栏，图框大小为 a 三，尺寸为四百二十乘以两百九十七。 我们注意到在 a 图当中，四个边框的大小，其中有一个边框的尺寸是二十五，其余三个都是五，说明该图框是留有装订边的。 同时我们还注意到这个边框左下角的坐标是零逗号，零坐标原点，说明该图框是以原点作为起始点， 那么这一点是坐标原点，说明这个右上角这一点坐标是四百二十，逗号两百九十七。 因为该图框是 a 三， a 三的尺寸就是四百二十乘以两百九十七。 同样我们可以得出这一点的坐标是二十五，逗号五。 二十五，是因为这个边框的尺寸是二十五，后面这个边框的尺寸是五，所以这一点的坐标是二十五，逗号五。 同理这地方这个坐标是四百一十五，两百九十二，这个四百一十五是因为 这个四百二减出它的边框尺寸五，就得出四百一十五，二百九十二是因为二百九十七减出这个边框尺寸五，所以它就变成二百九十二。 好，四个点的坐标搞清楚之后，那么接下来我们首先来绘图框， 使用矩形命令，在命令行输入 r、 e、 c 空格，此时命令行提示指定第一个角点，这里我们输入该点的坐标零逗号，零空格， 此时命令行提示指定另一个角点，同样我们输入该点的坐标四百二十，逗号两百九十七，空格。那么这样我们就会着一个长为四百二十，宽为两百九十七的矩形， 可能有的用户会发现您所绘制的矩形并没有完全显示在屏幕当中，比如说这样，那么这个时候我们可以通过鼠标中间的滚轮进行缩放，向前滚动放大，向后滚动缩小。 鼠标中间这个滚轮还有另外一个作用，就是实时平移，按住中间这个滚轮不放，此时出现一个手状的图标，然后进行拖动，这时就可以将图形拖到你想要的位置。 好，接下来我们继续使用举行命令，在命令行输入 r、 e、 c 空格，指定第一个角点，我们输入该点的坐标，二十五逗号，五空格， 指定另一个角点，我们输入四百一十五逗号，两百九十二空格。好，那么这样的话我们就将图框绘至完毕， 接下来我们继续绘制标题栏，首先我们来观察一下这个标题栏的尺寸，从图当中我们可以看到这个标题栏的长是一百三十，宽是二十八， 这个宽度分成四等份，所以每份是七。回到 cad 当中来，使用直线命令，在命令行输入 l 空格，根据提示指定第一个点， 此时用鼠标在右下角的这个端点位置单机。为了保证所绘的直线是横平竖直的，我们要将正交打开，然后将鼠标向上移动，输入二十八空格， 再将鼠标向左移动，输入一百三空格，再向下移动，输入二十八空格，再次空格，退出直线命令，那么这样我们就把这个标题栏的边框给他绘制出来了。 由于这个宽度要分成四等份，接下来我们使用偏移命令，在命令行输入 o 空格，根据提示指定偏移距离。 由于这个标题栏的宽度是二十八，分成四等份，所以每份是七，我们输入七空格，好，根据提示选择要拼的对象，将上面所绘的这个长为一百三十的直线单记一下， 然后根据提示指定要偏移那一侧上点，在这条直线下方，单机， 由于距离是一样的，都是七，所以我们可以连续偏移单机这条线向下偏，再单机这条线向下偏，好按空格键退出来。 接下来我们继续来看一下标题栏的尺寸，这里分别是十三，二十三，二十以及上面十三，十三，十三，三十五。 返回到 cad 软件，使用偏移命令，在命令行输入 o 空格，此时命令行提示指定偏移距离，输入十三空格， 这时命令行出现新的提示，选择要拼的对象，我们选择左边这条长为二十八的直线， 用鼠标直接点击即可，然后在这条线的右侧再次点击一下，那么我们就拼出了一条新的直线，按空格键退出拼命令， 继续使用偏移命令将距离为二十三的直线偏移出来。我们可以在命令行输入 o 按空格键，也可以直接空格， 因为在 cad 里面重复上一次命令，比较快捷的方法是按空格键。好，这里面我们直接按空格键重复偏移命令， 此时命令行出现提示，指定偏移距离，我们输入二十三空格，选择要偏移的对象，单击这条直线，然后在这条直线的右侧直接单击即可 按空格键退出拼音命令，再次使用拼音命令，直接空格，即可输入二十空格，选择这条线，然后在这条线的右侧单机退出拼音命令， 再次按空格键重复偏移命令，输入十三空格，单机，这条线向右偏移， 由于后面两条线的间距都是十三，此时只需要连续偏移即可。直接在这条线上单机，然后向右偏移， 再次点击这条线向右偏移好，按空格键退出偏移命令，使用修剪命令将多余的线条修剪掉，在命令行输入 t r 空格，直接点击不需要的直线即可。 按空格键退出修剪命令，接下来我们在标题栏当中输入文字， 首先我们来看一下标题栏当中具体的文字是什么，标题栏当中文字主要有，图名、制图、教赫，姓名，日期，比例，数量、材料图号、专业班旗 好返回 cad 软件单机默认选项卡中的文字，下拉箭头，选择多行文字， 此时命令行提示指定第一个角点，我们选择这个端点，单击这个端点之后，此时命令行出现新的提示，指定对角点，那么这个对角点应该怎么选呢？ 就是你要输入文字这个矩形框的对角点好，这地方我们选择这个中点位置 好，那么现在呢，我们就可以输入文字了，我们输入符号， 如果您发现这个文字大小不合适，我们可以选中它，在这个注视性的下方修改它的大小，我们可以直接输入，也可以通过这个下拉箭头展开进行选择，我们可以选择三点五啊，稍微改大一点， 然后再点击这个对正下方的下拉箭头，选择正中， 那么这个文字的大小以及对正方式我们就设置完毕了。此时我们可以单机关闭文字编辑器，或者用鼠标在桌面左键点击一下，即可退出文字编辑状态， 其他的文字可以用同样的方法来输入。按空格键重复多行文字，在这个终点位置点击对角点，我们选择这个终点。 好，这个输入制图，选中它。首先修改文字大小为三点五，对正，选择正中。单机，鼠标左键退出文字编辑状态，按空格键重复多行文字。 第一个角点，我们选择这个端点，对角点，我们选择这个端点，输入教赫，选中它。 修改文字大小为三点五对正，选择正中。好，鼠标左键单机退出来，按空格键重复多汉文字。好，我们再输入一个。啊，我们不全部输入单机这个中点 位置，然后对角点，我们选择这个端点，在这地方输入专业班级， 选中它 文字大小，选择三点五对正，选择正中。好，那么这个文字就输入完毕了。然后鼠标左键在旁边左键单击一下， 即可退出文字编辑状态。那么其他的文字用同样的方法输入，这地方我们不再赘述。
