sw提高设计效率技巧

今天分享这种弯管零件扫描的草图路径常见的三种做法，以这个图为例，给大家演示一下， 这是这个零件的路径尺寸，从这里进去四十，再从这里过来六十，从这里上去三十，转弯的地方都做了半径十五的圆角。来我们做一下第一种方法， 单机新建选择模板，确定第一种，我们选择最常见的三 d 草图来做选择草图当中下面的三 d 草图， 再单机直线从这个点往里面进去，往右边再拉过去，拉不过去的话，我们按一下键盘的 tab 键，切换画图的方向，好，现在能够往右边过去，再往上拉上去，做好这样的一个弯曲的线条， 做好以后再直接单机智能尺寸，首先标注这条线的长度为四十，这条线的长度为六十，这条线的高度为三十。 做好以后，单机圆角半径输入十五，选择这个点和这个点进行圆角打勾，确定，做好这个路径。好完成。 做好以后，单机特征选择扫描，这里选择圆形轮廓直径的话，我们看一下尺寸， 这个读圆管的外径是二十四，里面的内空是十四，那就是表示它的厚度为五，我们先输入外径二十四，选择这个路径， 再把下面的薄壁特征打勾，这里的厚度输入五，厚度的话让他往里面加厚点一下，这个方向 好打勾就得到了这样的一个弯管。那么除了这种做法之外，我们再来看一下第二种做法，再次单机新建选择模板，确定 第二种做法。我们可以采用投影曲线的方式来做单机草图，草图绘制，选择上市机准面，再单机直线从这个点拉到左边，再拉上去做一个 l 型的线， 单机智能尺寸标注这条线的长度为四十，这条线的高度为六十， 再单机圆角半径输入十五，选择这个点进行圆角打勾，好确定。现在我们做的是这个草图当中的前端的这个部分，从这里进去四十，过来六十。然后我们再次做一个草图， 单机草图绘制，我们选择立起来的右视极准面，在这里再单机直线，从坐标点往右边过来，再上去 单机智能尺寸标注这条线的长度也是六十，这条线的高度为三十，单机圆角半径十五，选择这个点进行圆角好打勾，同样完成，这里就做好了两个不同的草图。 做好这两个草图之后，单机特征选择曲线下面的投影曲线点一下， 这里投影的类型有两种，我们选择下面的这个草图上草图，然后呢选择这两个草图，没有先后顺序的要求，随便选好打勾，他就投影生成了这样的路径。 投影好之后，我们同样单机扫描，选择圆形轮廓直径，输入二十四，选择这个曲线， 再把薄壁特征打勾，同样厚度为五，让他往里面加厚，确定同样他可以做好这样一个圆管出来，把这个曲线可以给他隐藏掉，这就是我们的第二种做法。然后我们来讲一下第三种， 再次单机新建，选择模板，好确定第三种，我们采用的是实体边 单机拉伸凸台肌体选择上市，即准面单机边角矩形，从坐标点画一个矩形出来， 单机智能尺寸标注，矩形的高度为六十，矩形的宽度为四十，好确定拉伸的厚度，直接输入三十的高度好确定。 做好了这样的一个方块，我们再单机上面的圆角，圆角半径输入十五， 按照我们的路径来说，我需要在这个边做一个圆角，还需要在这个边也给他做一个圆角打勾，现在我就得到了这个边作为一个扫描的路径，那么实体的边又是怎么扫的呢？ 来我们单机扫描，选择圆形轮廓，同样外镜输入二十四，注意选择这个路径的时候，你需要对准这里单机右键点一下这个英文，打开这个选择工具，用选择工具当中的这个选择组去选择这个边， 你可以一个一个去点，或者是在他旁边的这个提示当中的相切这里点一下，也能够全部选中这个边好打勾。 再把下面这个薄壁特征打勾，同样厚度为五，往里面加厚，但是注意还要把这个选项展开，把里面的合并结果我们要取消掉，不要让他和这个方块合并，因为方块我们需要删除，把合并结果取消掉之后好打勾。 那么做完之后呢，需要在这个设计树当中把上面的这个方块选中，单机右键选择删除，保留实体， 好选择删除实体打勾，我们就保留下来了这样一个圆管的造型，这就是我们这种圆管路径的三种常见的做法，甚至还有第四种，第五种做法，那么你知道几种呢？好，关注我主页，学习更多 solux 知识。

屏幕前用 sorry 的 word 兄弟，赶紧存下吧！很难找全的这几个插件，效率翻倍！第一个，大工程师有着丰富的标准件库，覆盖了国标件、三维模型库，各种行业标准件应有尽有，包括螺栓、 螺母、轴承、弹簧、齿轮等，你可以根据需要选择型号和参数，一键生成模型。第二个，雅德克插件，可以快速选择和调用标准的气动原件，如气缸、 电磁阀等，从而加速设计过程，提高设计效率。还提供了气动技术的支持，包括气动回路的设计、气动原件的选型等。第三个， 米斯米插件，功能扎实，还好用，作为设计辅助工具，它的模型支持即看即用，不用额外做繁琐设计，拿过来就能融入设计。还可以自动生成型号，并一键生成采购清单，实现快速报价，准确高效，可以提高设计效率，提高设计质量， 降低成本。第四个，麦多宝插件，能一键生成 bubble， 随机对装配体零件上色、显型、链轮链条批量将工程图图纸转换为 pdf 格式，批量做文件格式转换选型、涡轮涡杆绘制弹簧、查询公差等等，功能非常齐全。

大家好，我是三十二利，欢迎收看本期节目，今天给大家介绍一下如何快速的生成我们的自动功能图啊，并且自动标注，提高我们的工作效率，如果你还不会，赶快点赞收藏，以免找不到。 首先我们看到这样一个零件，第一点，我们要在我们的选项里面找到我们的工程图， 找到我们这一栏默认标注所有零件或装备体的尺寸，已输入到我们的共同图中，必须要打对号， 这是第一点，特别重要。确定好，那第二点，我们在这个零件上新建一个零件， 选择我们的一个共同模模板，如果功能图模的啊模板和零件图模板还不会的，翻看我 以前的视频，谢谢。好，确定好，以后大家会看到我们自动的生成了这个三十图，并没有尺寸啊，这是为什么？同样在我们的选项这里，文档属性 把我们的这个出墙图选择出墙图，再选择我们的这里为工程图标注的尺寸啊，必须要选上啊，选上以后确定，那我们再来看啊，我们把这个视图删掉， 好，我们把这个视图删掉，然后在我们的选项卡里面把我们的潜视图再拖进来， 好看到之前我们画的所有的尺寸都已经自动标注出来啊，那我们进行一个试图的投影啊， 上或下，那我们零件的厚度也投影出来，是不是很快？你学会了吗？这里特别注意一点，我们 工程图模板设置的时候，记得把这个选项的文档属性直接设置好， 那你在自动导出的时候，就是完全可以三十头自动标注尺寸了，谢谢大家的观看。

如何逼自己三天学会工程图？存下吧，真的很难缴全的！本视频耗时六个月制作共计三百六十八分钟，带你一口气学会工程图，出图，真正从零基础带你入行！机械人必看！包含了所有工程图知识，轴 类零件标注、板类零件标注、钣金类零件标注、轴承做零件标注等等。为了让零基础的小伙伴学起来没有负担，我还准备了学习路线以及全套视频学习资料， 对新手小白超级友好评论，我需要即可全部带走。如果你看到了这，也请给主播一个赞吧，我会持续更新更多优质视频的，接下来开始正式的学习。工程图纸是机械工程师与加工车间的沟通语言， 它的重要性不言而喻。一般来说，工程图包含了机械图纸、气路图纸和电气图纸。机械图纸呢，又包含了零件图和装备图， 添加合适的仕图来对零件或装备体呢进行合理的表达显得尤为重要。所以我们这节课呢，重点来讲讲公正图的表达思路和方法。 那么作为公正图呢，一般情况下，我们是按照国标的第一视角法、投影法来获得基本仕图，基本仕图呢，一般有主仕图、左仕图、右仕图、俯视图和仰视图。那么如果是按照第三视角来表达又如何呢？ 大家来思考一下好如何选择一个合适的表达的仕图来表达我们的零件呢？那首先呢，我们来看到下面的三式图， 通常情况下来讲，三式图呢就已足够能够表达我们零件的所有特征，对于百分之九十的零件来讲， 那么就极少部分的零件呢，它可能是因为它的一个对称性啊，或者是因为它具备这种左右的通用性，或者呢容易混淆的这种特性呢，我们还添加轴侧速度呢来对它进行辅助表达。 其次呢就是辅助式图来表达我们那些隐藏性的特征啊，或者是不好表达的一些特征，那么对于辅助式图来讲，它又是什么东西呢？我们一起来了解一下。辅助式图呢，一般分为象式图，斜式图和局部式图， 象士图呢是可自由配置的仕图，一般情况下我们是用箭头所指的方向拉出我们的这个仕图来，同时呢标上相对应的字母啊，一个仕图的正上方，一个呢是在箭头的侧边 进行标注。那么第二个呢就是斜视图，斜视图的话呢，是对于那种不平行于我们基本投影的式图，比如说我们图一 a 式图这个位置，那么同样情况下来讲，这种 a 式图呢，我们又可以将这个斜向的 斜向放置的这种式图呢进行摆正啊，通过旋转一定角度呢进行摆正。好这个时候的话呢，就需要用到软件里面的这个 svox 的 辅助式图命令来添加这个斜视图，同时的话呢可以对它这种式图啊进行修正啊进行摆正 好最后一个的话呢是局部式图，局部式图的话呢，你可以啊采用象式图的形式啊，来对这种局部式图进行表达，比如说我们的 a b， c 式图，对吧？我们都是通过这个 a 象式图和 c 象式图以及 b 象式图呢 不完全表达方法，对吧，对他进行一个局部表达。第二的话呢，就是如果你是按照这个基本式图来进行配置呢，你也可以呢只表达我们当前特征，只对当前的呢进行标注，其余的呢可以省略。 第三个的话呢，如果是这种断裂边界，我们应该按照什么波浪线或者双点画线，实际上的话，对于 solos 软件来说，它是已经全部都配置好的，我们没有太大问题。好，那么当我们这个 这里还有一种情况，当所有的你所看到的这个所有局部表达的位置啊，他是一个完整轮廓，也就是我们这个 a 向式图， a 向式图的时候，我们的这个完整轮廓呢，在外侧呢，他的边界线可以不显示。 好，那在缩图纸中呢，我们的局部式图呢，分为普通局部式图，一比一呢为普通局部式图， n 比一呢为局部放大图。那在这个局部式图基础上呢，我们对这个比例啊进行放大，比如说图三，我们这里呢采用一个二比一的方式呢进行放大。好，这是局部式图。 除了我们的辅助试图以外，我们还会使用到剖切试图呢，来剖开我们相关的特征啊，对一些隐藏性孔或者是槽类这种特征呢进行表述。 好，那么剖试图的话呢，分为三种情况，全剖、半剖和局部剖。 全剖的话呢，是完全一个整面对他的这个相当于我们在这个圆上呢直接切一半全剖。 第二的话呢是半剖，半剖的话呢，我们一边呢是画正常式图，另外一边的话是画这个剖式图，以我们的中心线为界来进行绘制。那如果呢，我们中心线上面有特征，不方便去表述的时候呢？呃，这个时候的话，可以采用这个局部剖， 那么局部剖而言的话呢，我们是这个用部分的这个画线画草图线呢，对他的，对他的这个深度呢进行剖切啊，设置相应的深度进行剖切。 好，同时的话呢，如果他是有个中心线，那么我们可以这个以中心线为分界，对吧？来对他两边剖与不剖呢，做出这个一定的分界。好，这是局部剖视图，通常呢用来表达轴、连杆、螺钉等实心零件。 那么在 swotworks 当中呢，通常使用剖面式图来对这个剖式图啊进行表达，它里面的这个一个剖面式图啊，里面有非常多的这个剖切，比如说全剖，比如说阶梯剖，比如说局部剖等。 好，这个剖切的话呢，如果是局部剖，我们一般是使用这个断开的式图。 好，上面我们讲述了剖切类型，下面呢来讲讲剖切常见的一些方法。那么首先第一种呢，就是我们可以呢利用这个全剖啊，将我们的仰视图或者是俯视图呢进行替换，或者是左视图右视图呢进行一个替换，这都是可以的。 那么这种谱式，这种谱面的话，我们叫单一谱切面，它是可以平行于某个基本投影面，也可以呢不平行于某个基本投影面，比如说呢，我们这个斜向谱， 第二种方式的话呢，是属于旋转谱切，所谓旋转谱切呢，我们在原有技术上呢，该怎么谱呢就怎么谱啊，比如说我们这个 a 向啊，从这里呢谱到这个位置。好， 那么在这个剖切的表达过程当中，我们是会将这个带角度的这个位置呢，把它的相关的剖切特质呢，把它给掰正，掰正以后呢就形成了一个完整的 pose 图。 但同时的话呢，我们在这个其余的这个位置的一些特质呢啊，又不会去进行掰正啊，他的该怎么投影还是按照原来的方式呢？进行投影这种方式呢叫做旋转剖切，我们只对当前剖切的这一些特征和形状进行掰正啊，其余的特征不进行掰正 好，这个是第一种情况，第二种情况的话呢，就是当我们剖切有一个不完整的要素，比如说我们中间的话有一个 b， 对 吧？这个 b 的 话呢是不需要进行剖切的。好，这里的话呢，要注意一下，我们是同样的啊，采用同样的方式呢，将这个地方把它给掰正，同时呢在这个位置进行表达 好。第三种方法呢是这个展开展开形式的剖切，这种方式呢不常见，我们通常是在这个圆柱体上呢，呃，通过这个 b 杠 b 啊，将这个圆弧段进行一个剖开， 剖开以后呢，再通过这个 b 杠 b 的 展开形式呢进行表达好，这是展开表达方法好。最后一种的话呢，也是我们用的比较多的一种，就是叫阶梯剖 接力跑的话呢，无非就是利用两垂直两平行的一个平面，然后呢呃，这个中间的话呢，它是个断续线，然后对于我们零件啊，比如说像这个图一零件，他前面的话有个承托孔，后面呢有个这个轴承孔。那么对于这样的一个孔位呢，进行相关的剖切， 用于同时表达我们的成孔以及我们这个轴成孔好，如果遇到我们阶梯口，遇到中心对称的时候呢，这个时候呢，还可以用这个上图的表达方式各表达一半，这样也是可以的， 但是在实际生产过程中，这种仕图呢，比较少见，我们要么就是分别对他呢都进行否一次啊，这样子呢，他表达的更清楚一点，也不容易造成误解。 前面我们讲述的主要是和零件图有关的这个试读表达啊，当然部分装备体也适用，后面呢，我们将个专属装备体适用的这样的一个表达方式叫做假想式图，也在我们这个 soods 里面叫做交替位置，试图 通过 soods 装备体配置呢得出第二运动位置，那么在工程图内呢，它的一个表达表达出我们第二个运第二个位置的运动状态， 我们叫做假想式图，比如说呢，我们在这个位置有个交替位置式图，那么他这边以这个双点画线形式呢进行表达，那通常呢，在装备体里面是表达我们运动的第二个位置，比如说我们从 a 点运动到 b 点的这样的一个位置， a 点呢为实， b 点呢为这个虚啊。 那么这节课呢，主要跟大家分享的工程图，他的工程图试图他的一个表达思路及方法。这里的话呢，给大家总结了一个小节，下节课呢，我们主要跟大家分享的是 工程图尺寸标注步骤及注意事项。上节课呢，给大家分享的关于工程图啊，他的表达方法，那仕图的表达呢，对于工程图表达是非常重要的，我们需要熟练几种常见仕图的表达方法， 那这节课呢，主要跟大家分享工程图标注的基本步骤，按照下面的步骤来进行标注，一般情况下呢不会漏尺寸。 好，首先我们来说第一个要素是关于中心线要素，中心线的话呢，在我们工程师图里面啊，通常是需要进行这个相应的标注啊，首先是回转中心线， 那一般情况下来说，像轴类零件呢，他的中心回转线对吧？那这条线呢需要去标注，第二个的话呢，就是我们的腰槽啊，需要给他标注这个中心线。其次呢就是这个圆形的特征，需要给他标注中心线，包括呢我们对称的一些特征呢，也需要标注中心线。 好，下面的话呢，是关于我们这种回转类轴承座类零件，那他的这个孔中心线以及呢孔中心线和他的连线呢，需要去标注中心线。 好，那么板类零件有什么不一样吗？板类零件的话，孔及中心线以及对称中心线呢，需要进行标注，但是要注意一下，如果是非对称的板类零件呢，是不标中心线的啊，这个要注意一下，其实我们的中心线呢，也可以叫做对称线啊。 第二个的话呢就是外形尺寸要素，外形尺寸的话是什么意思呢？你首先啊，在标注的过程当中，先把我们的下料尺寸给标注出来，比如说在我们这个图中的话呢，是属于这个一百七十六和这个二十六这样的 这样的这个尺寸。然后其次的话呢，就是我们各轴肩啊，各轴肩之间的位置关系，以及呢轴肩啊，他的各自的直径的大小，需要去进行相应的标注，对吧？好， 呃，像我们这个轴径和轴的最大径以及呢 c 角和 r 角槽的宽度以及呢轴的总长度分别呢，将它标注出来， 当然在此时你标注的时候呢，可以省略掉公差啊，可以先不标公差，后面呢我们再去对公差呢进行补充 好，这是板类零件，板类零件的话，对于这个下料尺寸呢，无非就是长宽以及它的厚度 啊，你也可以是高宽厚度是一样的效果。然后呢，对于板类零件来说，它的孔之间的位置关系，位置尺寸都需要进行标注 好，那么第三个也就是我们重点讲解的位置尺寸的要素。位置尺寸的话，比如说我们的轴肩各位置之间的关系，以及呢建槽它的位置关系，退刀槽与我们精准的位置关系 好，那么这是我们这个板类零件孔的位置尺寸关系好，那么如何去判断孔的位置尺寸，他有没有漏尺寸呢？这里有个方法我教给大家。一般情况下来说呢，你可以理解为啊，像我们这个孔的话呢，他有一个 x 轴，有个这个 y 轴，对吧？我们沿着 y 轴方向啊，往上面去看看一下有没有尺寸在这个 y 轴上啊，或者往下去看看下，有没有在 y 轴上的尺寸啊，这个 x 轴也一样的，往这边看看有没有沿 x 轴方向的尺寸，这边也是看一下， 对吧？两个方向都看了以后呢，如果两个方向都有这个尺寸啊，那么说明我们这个孔呢，他的他的位置关系已经确定了啊，已经标注好了，比如说啊，我们随便找个孔啊，比如说我们找这个承德孔， 这承德孔的话呢，往往右看，哎，这个有个十八对不对？然后往左看，哎，这边有个二十六。 好，同时的话呢，我再往这个上面看，哎，这里有个二十六对不对？好，大家又发现了，因为我们这有个中心线，它是个对称关系，所以呢就不需要标注这个间距了，二十六这个间距呢是可以省略掉了，所以呢最终啊，我们这一个承托口啊，它的尺寸呢是已经完全标注了， 其实我们检查的话，就通过这样的方式呢去进行检查就可以了。好，那么位置尺寸标注完毕以后呢，我们再找到孔的形状尺寸进行标注。 孔形状尺寸无非就是标注孔的大小，比如说螺纹孔的大小，承的孔的大小，还有呢，我们承头的反面孔应该怎么去标注？好吧，这里主要是要抓住几点要素啊，第一个的话呢，就是对于我们这个呃螺纹孔来说呢，我们直接二， 因为它是有两个二乘以 m 五，对吧？然后标它的深度，一般情况下说 m 五的深度可以，呃，可以标深一点，标个十二是没问题的，一般情况下是这个用五乘以二再加上二啊，稍微长两毫米去进行标注，明白了吗？ 好，然后的话呢就是反面城头孔，一般情况下呢，我们会在城头符号的前面呢加个反面两个字。 好，然后呢就是关于我们这块板类零件啊，它的消钉孔，那消钉孔的标注呢，我们一般是标这个几个消钉孔，然后呢消钉孔的大小，消钉孔的公差以及呢是否贯穿，其实贯穿 这个这个词啊，可标可不标，如果是贯穿的孔呢，一般情况下你不标，你不标，国标里面默认的就是转贯穿啊，大家注意一下。 然后其次的话呢，就是我们这个腰形孔，腰形孔的话呢是这样子啊，我们一般是会通过这个标注腰形孔的这个边到边，它的长度以及呢它的宽度，再加上哎，两个腰形孔的这个 r 角啊去进行标注 啊，代表的是我们这个长槽形内的这个孔啊，这样子标注呢是国标的常用标法。 好，那这里再给大家分享一个关于我们这个轴啊，轴的中心孔的标注啊， 什么是轴的中心孔呢？我们还是翻到上面跟大家去分享。大家看到这个位置， 我们的轴在加工的过程当中，他都会在轴的两侧呢打上这个中心孔位， 中孔位它的作用主要就是我们的顶针会顶在中心孔里面啊，对于我们的轴呢起到一个加工的时候支撑作用，对吧？那么这个中心孔呢就呃这个零件如果加工完，中心孔就会被保留在我们这个轴端， 对吧？好，国标里面呢就有这么几种标注方法，第一个是在完工零件上要求保留中心孔， 在完工零件上呢可以保留中空孔，在完工零件上呢不允许保留中空孔。一般呢我们把前面两个呢分为一类，就是呢，呃，他可以保留的话呢，我一般我们一般是这个保留啊， 就是呢前面两个全是保留，后面一个就是不保留，不保留的话呢就需要去通过焊接啊填孔，把孔填上来以后呢，再进行端面车削啊，这样子呢，就是不保留中空孔的这一个做法， 然后公中径孔常见的这个标注方法呢，有大家可以看到这个标注方法以及呢这个标注方法。然后呢，如果是以中径孔的轴线为基本的时候呢，基准代号可以这样子来写，然后呢我们的粗度符号里写在基准代号的这根线上。 其次的话呢，在不引解误解的时候呢，我们可以省略一些这个国家标准对吧？呃，省略一些标准编号，然后呢，如果这两边的这个中心孔是相同的，我们可以指标一边，那在前面加上二乘就可以了。 好，同时呢，我这里给大家准备了三个表格，也就是为了告诉大家就是平常的一些呃，规范一点的标注方法啊，各类不同的标注样式，大家可以呢去做参考，需要的同学呢可以来私信我进行领取。 好，那么这是我们这节课的课程小节。首先呢，我们会按照这样的一个步骤来进行标注啊，通常是先 画中心线，在呢添加外形尺寸，在呢将我们的位置尺寸进行标注，同时呢会把孔呢进行标注在呢中心孔，比如说我们这个零件是轴的话呢，再标注一下中心孔，对吧，然后各类尺寸的这个标注的方法表。 好，那下节课呢给大家分享工程图公差标注和特别注意事项。公差标注是工程图标注中的一大难点， 公差标注一般分为尺寸公差标注和行为公差标注。同样的我们还是接上节课讲述的内容呢，继续来聊一下工程图标注的顺序和思路。首先呢分享的是尺寸公差标注要素，尺寸公差标注要素，通常来讲 在一些配合处或者是定位边，这种尺寸呢需要进行标注，比如说我们这个轴肩的直径，还有呢轴肩的距离以及槽宽度和槽深度， 一般情况下遵循公差数值表来进行选择。常见的公差等级呢有零一啊，主要前面的话加个 it it 零，还有 it 一 到 it 一 十八共二十个等级，那如果他的这个数值越小的话呢，公差精度是越高的。 这里呢同样的整理了几个表格供大家参考。那我们值得注意的是，就是在选择这种标准公差等级的时候，我们的基本尺寸呢，小于等于一十呢，没有一十四到一十八的 id 等级。 第二的话呢，如果我们的基本尺寸是大于三千一百五十的时候呢，是没有 it 六以下的等级啊，但包括 it 六啊， it 六是有的好单位呢是毫米， 基本尺寸的单位是毫米啊，好。下面的话呢，不同的这个 不同的公差等级，他对应的应用场合是怎样的？那这张表格呢，能够有效的帮助你进行选择，比如说量快啊，量规啊以及等做测量的这种要素，对吧？ 第三的话呢，就是配合尺寸特别精密零件的配合，以及呢大制造公差，还有原材料的公差，那你大概呢可以知道它的 it 等级范围，根据你的行业的经验呢，再进行特定的选定 好。那么我们很多尺寸的话，它标注了公差，但是没有标注公差的尺寸，它就没有公差了吗？ 答案是否定的。一般情况下来讲，我们会在技术要求里面呢，就写明一个位柱尺寸公差，还有的话呢，要么就是在这个标题栏的左侧呢，去写明我们这个公差的一个具体数值。 这里呢，我们的位柱公差遵循的国标杠 t 幺八零四，杠两千的标准，国标杠 t 幺八零四呢，它对应的有三个类别，第一个的话是限性尺寸的，第二呢是导圆和导角的， 第三的话呢是角度尺寸的，他们都是极限偏差数值。一般情况下来讲呢，我们的机械加工呢，机械加工的尺寸公差一般选 m 级，如果是这个钣金加工未注的尺寸公差，选这个 c 级，分别对应的是中等和粗糙。 下面来给大家分享一下零件行位公差标注要素。行位公差呢，顾名思义，形状和位置公差。 那像我们这个转轴零件，我们以 a 为基准来标注我们其他轴肩的这个同轴度，这里呢有个细节很多同学可能会忽略掉，首先这个同轴度的话呢，在这个数值前面一般交上 f 符号来代表直径， 同样的呢，为了避免你混淆，这里我整理了一张行为公差特征项目表格，供你参考。通常情况下，我们用的多的直线度，平面度、圆度以及平行度，垂直度，还有同轴度这些呢，是我们在标注工程度当中用的比较多的。 还有同学会问到一个问题，老师，三个面如何标注他的共面度呢？在我们的这个行为工商表格当中，他也没有共面度这个说法，如果是三个这种非面的话呢，又应如何去标注他的共面程度呢？ 好，这里呢有个方法也是我们常规使用的方法，你可以利用这个 a 形式来进行标注，来，我们重点来讲讲 a， a 的 话呢是分别用箭头指向三个面，然后呢再做出行为公差表格，并且呢在行为公差表格上面呢标注这个公共面字样，那么这个共面的话呢，同时还可以把它的这个 公共公差带的这个数值给标注出来，比如说呢共面小于等于零点一等字样啊，同样的呢可以进行标注。 好，那么我们这个什么零点一，零点零三，它的依据是什么？行为公差的数值应该如何选择？下面呢也提供了几张表格供大家呢去选择合理的公差数值，那它分别对应的像圆度啊，圆柱度啊等各种行为公差呢都有 需要的同学呢可以来私信我。好，然后呢我们和尺寸公差是一样的，行为公差的话，他也会有这个位柱行为公差，一般呢按照国标杠 t 幺幺八四，杠一九九六的标准来进行试用， 那么这个国标杠 t 幺幺八四它是对应的就是这个表格。然后呢一般我们机械加工位住的行为工厂呢选 k 级，如果是钣金的话呢，大家就选 l 级， 下面来分享粗糙度要素。粗糙度的话呢一般遵循两个符号啊，这两个符号也是我们用的比较多的。首先我们来看一下这张图上，首先呢这个轴承位标注了这个一点六，还有呢就是我们的其余粗糙度等， 那对于粗糙度符号来讲，通常情况下是一个勾画一个横线，这个符号呢代表的是使用去除材料的加工方法呢，获得的表面还有呢一种，还有一种情况呢是一个勾再带个圈圈，这个呢代表的是 不使用去除材料的方法呢，获得的表面啊，比如说呢，我们需要标注这个钣金的两个面，或者是金板的两个面，因为金板呢，对于他的正反面来说是不需要加工的，所以我们可以标注一个这样的符号啊，或者是不标也是可以的。 好，那么对于不同的表面呢，他所选用的粗糙度，粗糙度的数值是不一样的，比如说呢，我们的配合面和外观，呃，比如说这种外观零件 好，对于这个对于这两种的话，我们选择三点二的收缩度，轴承位，秤套，定位销等，选择一点六的收缩度。还有呢钣金打磨面呢，十二点五，激光下料面是二十五，不重要的面，比如说不重要的外观面，不重要的配合面呢，选择六点三。 这里同样的提供了两张表格，我们的零件表面处表面粗糙度参考值，那么对于这两个参考值呢，我们可以选择里面的相关数值，但大部分情况下来讲呢，你如果不是特别 不是特别有把握的同学，可以呢按照这两个表格来进行参考。 技术要求要素，技术要求的话，一般情况下包含以下几个参数，我们基本上可以呢按照这张图呢来进行解释。第一个的话是位住倒角，位住圆角，还有呢我们的表面处理或者是热处理， 以及呢我们未注的尺寸公差，比如说尺寸公差和或者是这个行为公差等信息，那如果还要去加的话呢，我们在后面的自行编辑就可以， 比如说我们这边的话，它是一个四十五号缸，那对于这个四十五号缸呢，它仅仅只做了调试处理，那么你对于这样的一个类型呢，还需要加一个表面处理，镀铬，镀铬油等都需要呢，注明到我们的技术要求里面来， 技术要求的话呢，它是工程师对于图纸的一些补充信息的表述，所以呢也是至观重要的一个信息。 好，我们再来看这张图，那么这张图呢，对于这个技术要求的表述呢，它虽然说不是特别完善，但是呢对于一些基础的信息全部具备啊，麻雀虽小，五脏俱全。首先呢是 c 角要求呢，平滑无毛刺 以及呢我们位置的尺寸公差，还有呢就是化学孽处理啊，对于这种表面处理做到位。 好，那么便是这些作为我们的一个参考。同时的话呢，这里还给大家整理了一份我们常见的这个饭本，我们技术要求的话呢，它包含的这个零件图和装备体，那这些的话都是我整理的这个饭本的模板， 供你参考，需要的同学呢也可以来私信我。下面来讲讲标题栏的要素，标题栏的话呢，一般包含以下几个信息，首先呢是公司的名称，还有呢就是零件的名称以及零件的图号，还有零件的材料比较重要， 还有呢设计者的名称以及日期等啊，这些主要信息的话呢，它都能够反映我们这个零件它的相关的一些状态 啊，比如说呢应对于这个 software 软件来说啊，它有这个版本号，还有重量比例等信息，包括呢视角，其实视对于视角来讲啊，如果是默认的在国内做飞镖设备，那么基本上呢都是第一视角， 如果呢是面对出口，比如说出口到日本等啊，有时候呢可能会应对到日本客户，那么日本的习惯呢是第三视角。 好了，本章我们讲解了尺寸，公差，行为公差、粗糙度，技术要求，标题栏等知识，完成这一节课程的学习以后呢，大家基本上就能够做一些简单图纸的标注了， 那么下节课呢，给大家分享工程图标注的特别注意事项。这节课呢，我们就来讲讲工程图标注的特别注意事项。 对于零件尺寸，我们会根据它的重要性分为主要尺寸和一般尺寸。主要尺寸呢指的是直接会影响到产品的性能啊，工作精度啊，以及互换性的这些尺寸。 那么这类尺寸的加工他他的要求呢，一般也会比比较严格，那这类尺寸这个在零件设计的过程当中，就一定要选好尺寸的精准， 直接进行标注。那么对于这个主要尺寸呢，直接去标注，除了可以直接提出公差的要求以外呢，还可以避免加工的误差的累积，保证我们设计的要求。 总结来讲，其实就是什么主要尺寸，应从尺寸基础进行直接标注， 那么有没有例外呢啊，也有例外，像我们的钣金图纸啊，因为钣金图纸的话呢，他本身在折弯的过程中，他的这个尺寸的稳定性都就不是特别好，所以呢，对于钣金零件来说，折弯边呢，他不是特别准确 啊，那么准确的是哪个边啊？没有折弯的边，也就是这个边和这个边啊， 在主视图里面是这个边，在俯视图里面是这个边，对吧？好，那么我们根据这些边呢再去定这个孔的位置，那他就相对于这个折弯边来说，他是准确的。 下面呢我们来讲讲一般尺寸，一般尺寸的话呢，应该考虑他的工艺性要求来进行标注， 那么对于一般尺寸来说，对产品的性能和工作精度一般影响不大，也不行，也不影响零件之间的配合性质，叫做一般尺寸。 这一类尺寸的标注可以遵循三个原则，第一个符合加工顺序，第二个方便测量。第三不能形成封闭的尺寸链。 那么从我们这个转轴图上来看的话，方便测量以及呢不能形成封闭的尺寸链其实都有体现， 大家可以从我们这个建槽这个位置来看啊，建到位的话呢，是从这个台阶引出的一个基准五，还有呢二十是他本身的这个长度，长度尺寸，对吧？ 好不？形成封闭的尺寸链呢，主要是体现在我们的轴肩，第一个的话是这个六十四，六十四这一个尺寸链当中，三十二这里没有封闭，对吧？六十四、三十三，再加六十四和这个一百七十六之间，这里呢也没有封闭， 对吧？那么如果为了方便测量，我们这边呢需要标注一个尺寸的话，我们要给他打个括号进行这个标注，代表呢测量尺寸要素。其次的话呢，我们还应该注意尺寸线呢，尽量不交叉，不重叠，排列整齐。 第四个的话就是尺寸呢，一般不放置于零件内部，尽量呢将尺寸拉出零件外部进行标注。那么下面呢来展示一下我们常见的一些比较规范的标注方法。 好了，那么这节课呢，给大家讲解完毕，我们主要给大家分享呢，对于这个主要尺寸和一般尺寸它的概念， 主要尺寸的话呢，应该从尺寸的精准进行直接标注，考虑工艺性的要求呢，再去标注一般尺寸， 尺寸线呢，尽量不交叉重叠，排列整齐。尺寸呢，一般不放置于零件内部，尽量将尺寸拉出零件外进行标注，这个 c 角 r 角除外。 那么下节课的话呢，是骡子是马，我们一起来遛遛。下节课呢，我们通过这个 soodex 软件来进行标注的实操，我们会把前面讲解的工程图的步骤、公差及原则应用到实操当中来，顺便呢帮助大家答疑解惑，感谢大家。 今天呢来给大家分享这个轴类零件的标注啊，我们还是分两个部分啊，一个是工程师图的表达，另外一个的话就是尺寸标注。 好。首先的话呢，我们打开这个零件以后，对于这个零件来说呢，我们可以直接从文件制作工程图像，这个软件的基本操作我就不详细讲了。 呃，详情的话呢，大家可以关注一下，我去看到我其他的一些视频去学习软件的操作。好，那么从上几节课跟大家分享的工程式图的表达吗？对吧？首先呢放主视图的话呢， 主视图应该遵循什么样的原则？主视图呢，应该放置更多的特征，比如说你这个仕图，哪个仕图特征最多，那我们就放哪个仕图作为主视图，对吧？很明显的对于这个轴类零件来说，我们这个前视图呢，它就是一个特征最多的仕图， 对吧？好，同时的话呢，拉出我们的另外一个，另外一个左视图好，在这里的话，我们需要去将它的比例呢进行更改，把它的比例呢改成这个一比二 点，确定好，把它呢稍微改大了一下，好，那么那么接下来的话呢，主要就是对它的这个其他的试图的一些表达，那么对于我们这个轴类零件的特征来说，我们还是回到这边来继续观察的特征，首先的话呢，是这个键 键的特征的话呢，它有一套标准的表达方法，大家呢按照我的来就可以了，同时的话呢，我们可以看到这个前面和这个后面啊，它是有这个消音孔以及这个牙孔的，对不对啊？在这两个位置 好，其次的话呢就是它的台阶了，其实这个轴，其实这个轴啊，它是非常简单的一些特征，对吧？科学加工呢就能完成 好。呃，首先的话呢，你需要对这个我们的主视图呢进行一个全剖，全剖的话呢，我们基本上是从这个主视图里面把这个剖视图呢把它给拉出来的啊，所以这个位置你直接把主视删掉。那么遵循我们这个剖视图的原则啊， 我们可以利用这个剖式图呢，将原来的式图呢给替换掉，替代掉对不对？好，那这里基于这样的原则，我们来画这个剖面式图，首先选择这个中心，再打这个勾，把我们的剖面式图呢，放在主视图它的一个位置上面，好，然后再撤销一下，把我们这个 c 杠 c 呢，可以省略掉， 因为这里的话，它仅仅就一个 pose 图吗？好，那第二点的话呢，就将我们这个主视图也就是个 pose 图呢，继续拉出它的投影式图，也就是我们的这个俯视图。好，有同学问老师，我们为什么要拉这么多式图呢？两个式图不就够了吗？啊，很多同学有这样的疑惑啊，其实我跟大家分享的是什么， 在以前啊，我们的画图呢，都是用手绘对吧？所以呢，以前制定那些标准的人啊，他都想你的话尽量少画点式图嘛， 但是现在的软件它很方便，那么对于软，对于这么方便的软件来说呢，我们就没有必要说去审那个试图了，对吧？你多一个试图表达的话呢，我们的加工师傅就能看的越清楚啊，所以在我看来，大家呢， 能够放上三式图的就放三式图，对吧，不要吝啬这种试图啊，反正对于你来说，软件操作就一秒钟对不对？一秒钟解决问题，何乐而不为呢？ 好，那么接下来的话呢，我们去表达他的这个其主要复杂点的就是关于这个建槽他的表达，那我们这的话呢，对于建槽来说，还需要去做两个剖视图啊，一个就是他 啊，这边的这个建槽，我们先把它放在侧边啊，等会呢再把它放到合适的位置。好，这里的话呢，再普一下啊，我们把它从这个中心啊，再点击打勾，再把它放在这个右边来。 好，这两个仕图都截完了以后呢，大家呢，就把这两个仕图啊，右键断开一下，它的断开一下它的仕图对齐关系，不让它对齐，那我们就可以放在这个底下的空白处，对吧？好，这边也是一样的，不让它对齐，然后呢放在底下的空白处， 同时呢你还要注意一个细节，那就是呢，对于我们这个仅仅只要表达这样的一个建槽来说，他这个特征呢比较复杂，所以呢我们需要在这个设置里面去更改他的一些详情情况啊，比如说呢，我们给这一个视图呢， 仅仅只显示横截剖面就可以了。好，这个视图呢也是一样的，仅仅只显示横截剖面。好，那么最终的话呢，它只会显示我们建槽的一个详情， 同时你会发现呢，像我们这个中心线，他的奇怪是不是？那你就可以给他删掉啊，然后呢重新后面重新去标注这个中心线即可，然后这个字母的话呢，它的位置不是合理，不合理的话我们稍微把它拉平一下，让这两个是都看起来的话，在同一个位置 好。其次的话呢，就是我们这个退刀槽这个位置啊，要给他放大一下，因为呢我们在正常标注的时候呢，他可能看不到， 所以呢在这里通过这个局部式图这样的一个方式，选择我们这个中心点啊，画这个圆，将我们的局部式图呢，把它拉出来。好，这个局部式图就建立好了， 大家会发现呢，局部式图上面也有个比例，我们的图纸呢，它也有个比例。好，这个比例它代表什么意思？请大家注意了，这样的比例呢，它代表的是图纸与实物的比例啊， 只要你是在这个工程图上出现的这种比例，它所代表的意思都是图纸与实物之比啊，请大家注意一下，这两个比例是没半毛钱关系的啊，这两个比例是没半毛钱关系的，不需要你通过什么比例乘以比例去算它的最终比例啊， 不需要，它就是单纯的图纸，就是你这个一比一，就是这个图与我们实物它的一个比例关系，懂了吧？好，一定要注意这个详情， 好，那么这里的话，这个中心线呢，很明显没有必要画，直接给它删掉就行了啊，然后呢，比例可以给它改大一点，我们可以将这个一比一的比例呢，把它从这个位置啊改为这个二比一吧，改为二比一改大一点。好，那这样子我们就标注尺寸的时候呢，就这个尺寸呢就能够看得清楚，对吧？ 好，那我们基本的这个仕图啊，就表达清楚了啊，大家可以看可以来观察一下，包括啊，就是如果这个仕图没有默认给你放这个消停位啊，你还是把这个消停符号呢，把它放上去啊。好，那么这个仕图的表达基本上就 ok 了。 好，那么下面一个部分呢，给大家去标注我们这个的轴的尺寸，那这节课的话呢，我们来讲讲关于这个尺寸的标注啊，那基于上节课的话，我们把这些仕途呢全部把它摆好了，是吧？那么这一课的话，我们就来进行这个注解， 那么对于这个工程图注解来说呢，我们第一步做什么呢？第一步的话呢，应该是把中心线啊全部给他标好啊，首先的话就是轴的这个贯穿中心线是吧，以及这个这个仕途的中心线 和这个仕途中心线，对吧？呃，那但凡我们画中心线的话呢，都是看三个仕图啊，它上面的一些中心线有没有漏，对吧？ 你像这个位置的孔以及消钉，消钉位置因为他有符号的加持啊，所以呢你没有中心线呢，也没什么太大影响。 好，那么第二个的话呢，就是我们这个仕途上面看一下他的主中心线有了啊，其次的话就是这个这个槽口的中心线是没有的，所以呢我们要给他补上点上注解，在这个中心符号线这个位置点一下 槽口的话，选择两边中心线啊，不要选择中心的中心点的中心线。好，那么选择这两个槽口，那么他的中心线呢，已经标完了是吧？同时的话呢，还有他的中心线啊，我们再撤销一下，再点一下他，然后再来进行这个中心线标注 好，这边也是一样的选择，我们这个圆中心线标注好，标注好了，第二步的话呢，就是标注外形尺寸啊，什么叫外形尺寸呢？你可以理解为下料尺寸啊，就是呢，我们首先把这个呃下料尺寸呢先给他标注了啊， 我们呢通过这个标注指令选择我们的轴的总长啊，这是这个四百这个尺寸先把它拉出来。 第二的话就是这个整个轴呢，它的外径大小，你标在中间这一节上，或者是标在我们的右视图上面啊，也可以啊，好，那我们这里的为了这个这种习惯，我们就标在这个正中间啊，标在这个位置 和我们正常习惯呢是一样的，对吧？好，其次的话呢，我们的下落尺寸标好以后，那就是我们各轴肩 他的相关的尺寸了，对不对？因为我们要把这个外形呢给他给车出来。好，那这个时候的话呢，工人是否要根据你的尺寸呢去进行加工啊？这个第一级轴肩是多少？第二级轴肩是多少？我们先把轴肩的所有的这个直径啊，把它给标注清楚。 好，这里。好在啊，像我们的软件的话，它会自动识别你这个位置是否是这个圆，是否是这个圆柱体。那么对于这样的一个这这样一个轴来说的话呢，它会自动去识别嘛？啊？自动标注上这个 fly， 对 吧？好，这边也是一样的。好，我们把它全部标完啊， 把全部标完。其次的话呢，我们下一步该怎么做好？这个轴肩标完了，那轴肩对应的位置关系怎么样呢？对吧？好，那么对于这些位置关系来说，我们需要呢先找到基准啊。 呃，大家也知道，我们在加工轴类零件的时候，都要先平个端面，对不对？那么平端面是干嘛？平端面无非就是定基准，对吧？ 那我们每一段尺寸的话，都以该机该这个端面为基准去进行标注就可以了。你比如说呢，我们统一都以这个左侧的端面呢为基准去标注我们的这个相关轴肩的尺寸。 好，然后呢我们定好基准以后，主要是找到我们的主要尺寸啊，其实主要尺寸呢是在我们这个装备体上面去进行寻找的。呃，像我们这根轴的话呢，它主要尺寸就是在中间这一段， 因为它两边呢是安装这个齿轮的地方，所以呢两边的齿轮它的这个位置关系要把握好，对吧？在我们这个设计基础上呢，它就是要将两个齿轮呢把握好它的这个中心位置， 所以呢对于这一这一节台阶来说，它的两个端面呢变成我们的主要尺寸。好，那基于这种主要尺寸呢，它也是需要一百一这样的一个，呃， 这个外部的基准呢啊，这个也叫加工基准呢，去做他的这个基准的是不是？好，那么一百九十四这个尺寸等会我们肯定是要给上公差的。 好，这里标出来以后呢，大家发现我们这里的话，四百一百一，一百九的话，这边会形成一个这个开环尺寸，对吧？我们至少的话呢是要留开环尺寸在的，不要形成封闭尺寸。好，这是我们前面讲过的原则， 明白吧？好，那么基于这个一百九十四的话呢，我们同样的也是拉出相关的这个尺寸，比如说我们先把这一段的尺寸呢，先给它拉上这一段尺寸呢为二十三， 这段尺寸为二十三。同时的话呢我们的另一端面，因为呢有一些这个尺寸，它是作为这个不是特别重要的，也叫一般尺寸来进行标注，所以呢它也 没有说一定要根据我们这个主要尺寸来，对吧？所以他的机准呢，可以从相对来说还比较准的这另外一端的端面呢去进行标注，比如说我们这边的尺寸，我们就可以从这个位置开始进行标注，对不对？ 好，同时的话呢我又可以利用这一段作为基础的去标注啊，或者是利用这一段作为基础去标注我们的这个建槽啊，他的位置关系以及他的 长度，对吧？把这个二十以及这个四呢全部标注好，然后这个二十会发现这个箭头这里有点干涉，对不对？我们就点一下这个箭头后面这个点，让二十的话呢，形成一个内部箭头啊去进行标注，让我们这个尺寸呢看的更清晰一些。 好，大家仔细注意一下我们这个三十二，二十以及四这个位置有没有留开环尺寸。对，你没看错，我们这个位置的话呢，就留下了一个开环尺寸，对不对？让我们的误差的话全部累积在这都是没问题的。 好，接着我们标注另外一边的相关的尺寸，大家来看一下啊，首先我们这个三十四这一段轴肩呢去进行定位用的，所以呢我们 不必担心，对吧？所以三十四这一节台阶呢，他是不怎么重要，我们可以将三十四这一节的话呢作为开环尺寸，在这个位置进行开环。好，另外边也是一样的三十四作为台阶，所以呢我们也是按照同样的道理好这个一百一端面，这标注好以后呢，我们再标注这个位置的轴肩 啊，这个轴肩跟那边是一样的，也是为二十三。好，同时的话呢，我们再从这个端面开始标注这这一台阶他的这个相应的长度，同时呢标注好我们这个 这个箭槽位置他的长度啊，箭头位置他的长度以及他的位置关系。 好，大家来看一下，那么在我们的主视图上，我们的一些基本信息呢，全部表的清楚啊，除了这一个我们的退刀槽位置。好，那这的话我们就来进行这个辅助式图的补充表达。退刀槽呢，应该怎么标注？ 退刀槽的话还是一样的，因为你这边的话有个退刀槽，他是以三十二这个位置作为他的这个端面，作为基本，标了三十二这个尺寸，对不对？那么同时的话，你也可以以这个三十二的这个末端尺寸呢，作为他的 端面，作为这个机准，在标注我们退刀槽的这个相关位置也是没关系，因为它是一般尺寸，所以呢你机准从哪里拉出？只要它相对来说是准的就没什么问题。好，那我们这个是标注三，同时呢再标注一个一，还有一种标注方法呢，是直接。 还有一种标注方法是直接标注那个三乘一啊，因为我们这个位置呢，它是一毫米的深度，对吧？好，这个二呢可以给它删掉，因为我们呃误触了一下。 好，那现在的话呢，是这个三乘一嘛，你还可以呢，通过这个三尺寸在后面呢去加这个相应的这个参数， c h 三乘一，对吧？呃， c h 三的话呢，它用这个中文 输入法呢，能打出乘号来，三乘一啊，这样的一个标注呢，也是没有错的。好吧，好，那我们这里的话呢，因为采取了这种标法，我们就不再用那种方法了。 好，你们去标注的时候可以自己去进行选择。当然对于这个退刀槽来说呢，他还一些信息要表达清楚啊。 第一个他的这个 r 角到底最小能够标多少，对吧？你可以呢在技术要求里面去写明这个位注 r 角是多少，比如说零点五，对吧？位注导角呢是零点五啊，是吧？这个呢都要表达清楚，那我们这里呢，如果想要去表达他的话，我们直接标注也可以， 那对于这里的话，我们想给他一个二零点五，零点五呢，在前面的话呢，也是需要做两个二杠，零点五嘛，是吧？ 有些公司的话会写杠，有些公司呢会写乘号啊，像这个新国标的话呢，它是这个乘号啊，大家注意一下。好，然后呢对于我们这个 c 角的标注呢，也是在智能尺寸这个位置下拉找到导角尺寸，然后呢对他的导角先选一下这个， 先选一下我们的这个出使线，然后再选一下我们的辅助线啊，那他的这个零点五啊就出来了。好，这个零点五呢，他只标一个另外一边的这个零点五的话，另外一边的这个导角，我们在这个上面的去进行标注 好，或者呢我们通过技术要求呢去注明位驻导角呢为零点五，明白吧？好，那这个主视角的话呢，其实还差了一个东西，那就是我们这个 r 角， r 角的话呢，可以直接利用智能尺寸的进行标注，也就是这个位置的 r 角，它很重要，所以呢我们两个位置的这个 r 呢，尽量去单独表达，不要写 r 乘 r， 对 吧？这样子呢，我们加工师傅会看得更清楚一点，然后这个 c 角的话呢，统一为零点五呢，我们可以不进标注了，直接在这个直接在这个位置去写就 ok 了。好，那么剩下的就是其他的位置的表达， 那我们再来表达一下我们的这个左视图，对于这个左视图来说的话，他有几个信息需要去表达呢？首先第一个的话呢，就是我们孔的位置尺寸，对吧？孔的位置尺寸，孔位置尺寸呢？他因为中心孔是不需要表达位置尺寸的 啊，仅仅只有这个敲钉呢，需要去表达他的这个位置关系，也就是距离中心呢为十，对吧？为十。好。然后的话呢其他位置还有没有这个位置关系呢？有，对于我们这个对于我们这个建槽来说呢，他有一个位置关系，第一个呢是建槽他本身他自己的这个宽度，对不对 啊？第二个的话呢就是我们建槽底部呢距离这个轴底面它的深度。好，这个深度呢同样需要进行标注。好，这里有个技巧，就是我们将这个尺寸呢点一下这个引线，选择最大标到底部去就可以了。好，另外一边的话呢，也是一样的，通过这个位置标注我们这个槽宽 以及呢槽的底面和他，他和他的这个深度距离啊，有时候的话呢，可能选起来要按 ctrl 键才能选的中啊。然后这个九的话呢，这也是引线点最大就可以了，二十一点，二十一点五即可。 好，呃，那么这一个这一系列的这个基本尺寸呢，应该是标注完毕啊，大家看一下有没有漏的。好，你们呢也自己检查一下，你们平常标注的时候是不是按这样的一个方法呢来进行标注，那是不是容易漏呢？对吧？ 其实基本上大家按照我这样的一个步骤和方法的话呢，基本上是不容易漏的啊，我再给大家总结一下，第一步呢是中心线，第二步的话呢是这个 下料尺寸，第三步的话是外形尺寸加上位置尺寸的标注，对吧？然后呢接着啊，也是我们下一个部分要给大家分享的，就是关于公差的补充，还有的话呢就是孔的标注。好，那我们下个部分呢再给大家分享。

这三个加强筋，你喜欢用哪一种？小孩才做选择题，把这三种全部加入开把网工具箱的快速建模模板里面， 我想用哪种就用哪种，你不信你看，我选择一个面，两个面，三个面。哦，怎么按反了呢？我只需要点击水平旋转， 再旋转，它不就正过来了吗？我还可以选择居中安装，两侧安装，还可以任意选择你想要的模板，再来一个，想要哪个就有哪个，点击确定。开宝网工具箱快速建模， so easy！

函数提升建模效率的五大技巧。第一个异形孔向导，当我们要绘制成头孔的时候，可以点击异形孔向导，选择咱们孔的类型，在下方设置咱们孔的大小以及它的一个类型， 在下方设置孔的大小，然后呢点击位置，选择咱们要打孔的面，在这里呢我们点击一个点，确定这个孔的位置，然后点击对勾，这样子就可以创建出这样子的上面大下面孔的位置，然后点击对勾，这样子我们异形孔向导里面呢还有很多孔的类型，同学们可以去试一下。 第二个，当我们中间有多余的部分，一般呢我们是画好草图，然后去做这个拉伸切除，可以把它切除掉，那么我们也可以选择直接编辑里面的这个删除面的功能， 那么点击删除面，然后呢分别去选择我们要删除面，比如说这第一个，第二个还有后面的这个，第三个，把这三个面全部选中，然后点击对勾， 这样子可以看到中间这一部分就可以被删除掉。第三个，当我们用圆周阵列做出来这样子的孔的时候，我们想要删除掉其中的一个，然后呢点击这里的删除键，然后这里呢我们选择删除阵列实体，然后点击确定可以看到，就可以把它单独的一个删除掉。 第四个，当我们想要把这样子的一个方板给它变成圆的时候，我们可以点击上方的插入，选择这里的特征，选择咱们的弯曲， 首先在这里呢选择折弯，然后呢选择这个方管，接着这里的角度呢，我们输入三百六十度按回车，然后点击对勾，这样子呢就会得到我们的一个圆管形状。第五个我们想把这样子的一个圆柱体给他变成一个扭曲形状的一个钢丝绳呢，我们也是可以点击上方的插入，选择特征里面的这个弯曲， 首先在这里呢选择扭曲效果，然后在这里扭曲的对象呢，分别选择这一圈的四个圆管， 好把它选中，选中之后呢，在这里输入角度，角度呢我们输入七百二十度，然后点击对勾确认，这样子呢可以看到它就会得到一个钢丝绳的效果， 你学会了吗？想要系统学习 sox 呢，老师给大家推荐老师本人亲自主制的这一套零基础到精通的课程，总共一百三十二节，手机电脑随时随地都可以观看，就是跟你真正从零开始讲的。 首先呢，从这个软件界面的认识，鼠标键盘的使用，到草图的绘制，特征的创建，零件的建模工程图，还有这里的钣金零件装配，曲面建模，运动仿真，管道设计，这里都有每一个指令呢，每个命令呢都有详细的视频教程给你有详细的讲解， 你随时随地都可以看，都可以学的。而且呢，如果你没有软件，老师还会帮你远程安装软件，直接给你安装好，你直接来使用来学习， 还有最重要的就是辅导答疑，在你学习的过程中有哪里不懂不会的可以问老师，老师这里呢会给你指导和辅导，你不用担心学不会，有老师会来帮助你。而且呢，现在点击下方小黄车，还可以领到老师的一张一百元的优惠，老师再给你赠送一套 s w 三维建模的案例课程， 那么这个课程呢，就是一个配套的练习题课程，这里面有一百个练习题，每一个都有详细的视频讲解，给你巩固和提高的。而且呢还有咱们专门的钣金拆图课程，他是专门讲钣金的，总共八十节，现在呢，点击视频左下角小黄车，就可以领到老师的这个福利和优惠。

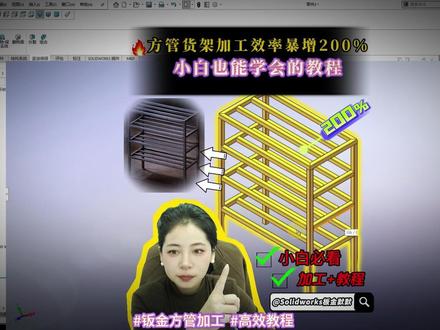

这个方管货架用这个方法或者让你的效率提升两倍。来我们上实操，我们新建一个零件，这里边我们主要用到了网格系统，我们点击插入，点击参考几何体下的网格系统，会制一个矩形， 尺寸给为一米乘以五百，再点击中心线，通过终点会制一条线，再点击直线命令，会制一条直线框，选这两条直线，点击镜像实体，标注这两个直线的距离改为五百除以三，退出三 d 草图进入到网格系统层数，我们可以改为五，下面就是设置每层的距离，我们可以改为四百， 我们也可以单独设置每层的距离，比如说这零层里边我给为四百，一层到三层给为三百，点击确定这个下面的就是零层，依次往上之后，我们把网格系统里边的三 d 草图给它显示出来， 点击焊件，点击结构件，找到我们想要的方形钢的大小，这里面选择的四十乘三的。选择组的时候我们要去注意选择组不同，我们的焊接工艺就不同。组一，我们先选择最上面这层，之后再点击新建组，我们选择竖向的这几根管，再点击新建组， 依次去选择四个角的管，之后我们再点击新建组，去选加强筋，再点击新建组， 下面这一层我们是不选的，我们只选择我们想要的直线，然后再选择上面，点击确定，把这个草图去给它隐藏掉，再点击直接编辑，点击组合，把这个方管去进行一个组合，我们看一下这边角，给另一个颜色，那这个方管货架我们就会制好了，画图加工就找陌陌。

暴力速成 sw 整机设计三步，从菜鸟到独立开干，别再拼课时了，真正硬核的路子是这样，第一步， sw 剑魔，别废话，就是干！扔掉理论书直接开练，用幺幺零加个实战案例，从简单零件到复杂装配体， 把每个命令刻进肌肉记忆，练完直接上插件，粗 box 麦迪木风工具箱，效率拉满，这才是工厂里真实的干活节奏。第二步，设计内核，让你的图火起来，软件只是铅笔， 关键是你脑子里的东西。聚焦四大硬核能力，制图与公差，图纸是设计语言，必须零误差沟通材料与力学，选对材料，算对强度，别让零件在现场报废。机构与转动，让机器按你的想法动起来，液压、气动与电机，赋予设备力量和精准控制。第三步， 资源开挂，站在巨人肩膀上，设计高手都善用资源库，强烈安利制造业数字资源平台，如 c i d p， 内置海量国标件、通用件，三维模型库和设计计算程序，直接调用，效合，效率翻倍，这是你超越同龄人的秘密武器电灯泡核心心态，从今天十二点三零 开始用项目倒逼学习，别等学完所有理论，直接找一个简单设备，如一台传送机反推设计，缺啥补啥，这条路很野， 但成长最快。工具箱安利建模包，幺幺零加案例图纸加插件包、知识包制图公差材料历学核心要点及资源包主流标准件外构建厂商模型库链接，搞定这些，你已经有资格挑战大多数整机设计了。

sw 做图效率低，那是因为没有这五百个红命令。我为大家准备了五百多个精选红命令，全部整理在同一个文件夹里，方便你一键获取。接着打开软件自定义界面，选择快捷方式，新建红按钮，把这些命令添加进去，你的专属效率工具栏就设置好了。 再搭配上我们整合的插件库，里面内置了上万个常用模型焊标准件，需要什么零件直接调用，画图效率直接起飞。

三力的 works 必备三大插件终于被我整理好了，安装包已打包好。第一个整合版插件，里面包含二十一个不同插件，比如米斯、米尼、赫达、三一精密、艾安特等等，应有尽有。 第二个是蚂蚁工厂插件，里面包含直线模组、直线运动零部件、连轴器等等，操作也是很精湛， 你输入相关参数，点击导入就可以了。第三个脉动宝插件里面功能非常齐全，包含 b i n 表、随机上色、明细表计算轴径、链轮、历学分析、工程图分层上色、体量改名等等，对于我们做设计真的非常有帮助，强烈建议机械人人守一份。
