今天与大家聊一下电涡流,那电涡流是怎么发现的?一八五一年,法国科学家妇科发现,当一个金属圆盘向磁场移动时,金属片的移动速度有变慢的现象。为什么是这样的呢? 我们可以把金属片看成一圈又一圈的线圈组成的。我以一个金属圈为例来研究这个现象。当线圈一向磁场时,线圈中间的磁通量增加,线圈中就产生感应电流。根据棱磁定律,线圈中感应电流产生的磁场要抵抗外部的磁场的变化。 如视频中所示,感应电流产生的磁场与原磁场相反。我们利用安排右手定则判断电流产生的方向,电流的方向为逆时针方向。对整个金属来说呢,你就可以把它看作产生了一圈又一圈的电流,有点像漩涡的样子,我们称之为电涡流。在 实际应用中,我们通常采用交流电的方式产生电磁场,这样导体不动的情况下也能产生电涡流。由于最外圈切割磁力线的面积最大,此通量变化也是最大,所以最外圈会产生最大的电流。在汽车上, 有的厂家就把涡流传感器中间的金属导体只做成框架式,节省材料,又不影响信号的产生。那电涡流的大小与什么有关呢?我们可以看一下铁质圆盘的电涡流的计算公式, 其中 i 为电涡流大小,二为圆盘半径, d 为圆盘厚度, b 为磁通密度,落为材料的电阻率。电流与厚度半径、磁通密度成正比,与电阻率成反比。 注意一点的是,工作频率变高时,导体会产生曲肤效应,在电流一定的情况下,曲肤厚度越薄, 电流密度越大,发热量变高。如铁的电阻率为铜的经六倍,铁的电流为铅的六分之一,但铁在曲幅厚度为铜的三十八分之一。 我们使用如图所示的公式计算,则铁质材料的发热率为铜的七倍左右,这也是为什么电磁炉不能使用铜锅的道理。好了,今天就介绍到这里。
粉丝5.3万获赞22.4万

一个线圈通上十二伏的电,竟然可以把金属加热到八百度,但是对人体却起不到任何作用,这就是电蜗牛现象。线圈通入浇变电流产生浇变磁场,闭合电路中的磁通量在不断发生改变,产生的感应电流就像一圈一圈的旋涡。导体的电阻率小则蜗牛很强, 焦耳热效应产生的热量就很大。电磁炉就是利用了蜗牛原理实现了加热。蜗牛效应现在广泛应用于金属热处理、海底管道铺设、天然气管道焊接等方面。

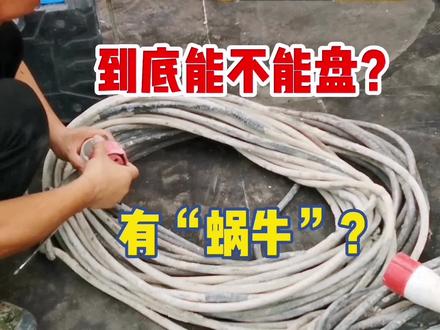

大家好,我是电工大师兄,上个小视频我们讲到了多余的导线到底能不能盘起来使用,它会不会产生蜗牛?对于这个问题引起了网友广泛的讨论,很多的朋友已经在评论区给出了正确的答案,今天我们就来讲一讲什么是蜗牛效应。 如果我们有一根单根的,外面是绝缘的导线,然后把它绕成一圈一圈的,那么就形成了一个线圈,在这个线圈的两端我们通入交流电,那么这个线圈就会产生交变的磁场, 这个时候我们将一根金属导体插入这个线圈的内部,那么这个时候在交变磁场的作用下,这个金属导体的内部就会产生出感应电动式。 由于我们金属导体的电阻是非常小的,即便是感应电动式不是很大,但是也能够产生强大的电流, 这种电流他在金属的内部也是一圈一圈的一种闭合的回路,就像河水中的漩涡一样,因此称之为涡旋电流,简称为蜗牛。 那么这种蜗牛因为他的电阻是非常小的,相当于短路状态,因此他的电流是非常大的, 电流非常大,那么就会产生热效应,那么我们的金属导体就会发热,通过这种方式我们就可以对我们的金属导体进行加热,而且如果这个胶变磁场的频率越高,那么这个蜗牛就越大, 产生的热量也就越大。通过以上的介绍,我相信大家已经明白了什么是蜗牛效应,那么多余的导线到底能不能盘起来使用呢?会不会产生蜗牛呢? 现在我手里拿的是一根两星的电缆线,如果在这个两星的电缆线的这头给他接上单向负载,另外一头给他接上交流电的话,那么这个时候如果我们用前行电流表 这样来测他的电流的话,他的电流是为零的。也就是说在他运行的过程当中,他的电流的使量和始终是为零的。既然使量和为零,那么他就不会产生一个狡辩的磁场, 就算我把这根电缆线给他盘起来,然后在这个中间放入金属导体的话,他也不会产生蜗牛。 同样,如果我们这里是一根三星的电缆线,后面接的是三相负载的话,同样的道理,在这里测他的电流的话,他的电流也应该是为零。 所以说如果我们的电缆线盘起来使用,他的中间是不会产生蜗牛的,那么我们的电缆线到底能不能盘起来使用呢? 我们只能说如果盘起来使用的话,是不利于他散热的,因为毕竟这两根线里面他是有电流流过的,而电流的流过必然会产生一个热效应,尤其 是那种电缆线。新的电缆线盘在线盘上面的紧密缠绕的电缆线,我们一定要把它散开,因为它热量的积聚会非常快,也是容易引起火灾的。 各位朋友都明白了吗?喜欢的点赞、关注、转发吧,有什么不同的意见欢迎在评论区告诉我。



电缆涡流是怎样形成的?单根电缆辐射时产生涡流的原因是由于在辐射时会有交变电流流过电缆, 使得胶变磁场在电缆周围形成。当电缆在穿过金属环状物,比如说钢铁类时,会使得分布在金属环状物周围的磁场会发生变化, 这是因为这类金属的磁导率要比空气大得多,而在环状物内部所形成的闭合回路的磁通密度比四周的空气密度大,导致金属周围的交变磁场会形成涡流。而一般会产生涡流的原因都是由于所用的电缆采用的护套的材质不同, 采用的材质都为导磁材质,例如钢铁等,都会使得两根电缆所产生的磁力线在护套内部构成回路,最终导致涡流大量出现。你学会了吗?关注我,下期更精彩!

你看你看,慢了,看见吗?拿掉快了,看见吗?上去又慢了,看见吗? 帕拉光转盘二呢是反过来了,和转盘一呢是两样的,转盘一呢是磁铁带动这个转盘转,现在是转盘转动,磁铁放上去他会慢下来,甚至停下来。 这个就反一反了啊,由于磁铁和金属的相对运动以后,会在他垂直方向产生了一个蜗牛,有蜗牛的地方就有磁场,这个磁场和他的相互作用的话,是他的速度减慢了。所以呢,他放的越近, 他呢就他的速度越慢啊,拿掉了他就快了。也是啊,也是电池感应的原理。

为什么在铜线圈下面固定一块可以旋转的磁铁,它就能变成一台涡流发热器?因为磁铁旋转时会持续与铜线圈的绕组或旋转切割,而根据电磁感应原理,磁体绕组被磁铁切割时, 就会产生感应电流,也就是涡流。那么涡流在铜线圈的内部流动后,会因铜线圈本身就是一个电阻,类似于这种电阻加热器,所以铜线圈产生的电阻效应就被转化成了热能,最终让铜线圈的温度升高。但这可不是普通的铜线圈,而是电磁炉中的加热线圈盘, 也可以叫它感应线圈或高频线圈。顾名思义,它在电磁炉中会通过高频电流,从而产生高频的交变磁场,这种高频的交变磁场会让锅具形成涡流,而铁锅本身同样也是电阻。所以这就是为什么电磁炉能加热铁锅的原因。 为什么要用螺杆把加热线圈盘升高呢?问好,因为等一下它的下面要放置旋转的磁铁,让磁铁与它做旋转切割。哎,那么问题又来了,好好的一块磁铁,自己怎么才能发生旋转呢?原因很简单,只需把它固定在一个没有扇叶的风扇电机上,那么只要电机通电,旋转后磁铁也能跟着呜呜的旋转。 而之所以没有剪掉加热线圈盘的导线,是因为加热线圈盘工作时会自身发热,所以要把它连接电磁炉里配套的散热片,避免线圈温度过高而损坏。 最后且最重要的问题就是,加热线圈盘产生的热量如何传递出来让我们真实的感受到呢?没错,那就得利用一个小风扇电机,但注意他的出风口要朝外,千万别让他对着加热线圈盘吹了。那么也就是说, 涡流发热器的整个供电需求就只有下面带着磁铁的无上液电机和传递热量的小风扇电机了,所以它的耗电量有多低可想而知。偶尔 k 之两个小电机通电后旋转,下面带着磁铁的电机与加热线圈盘的导体绕组开始做旋转切割,从而触发了电磁感应原理,产生了感应涡流。 涡流在线圈自身电阻的情况下开始发热,这时上面的风扇电机将加热线圈盘的热量吹出来,形成我们可以感知的热风。可以看到只需几秒钟,温度就来到了六七十度。这种只需要两个小电机的耗电量就能产生高温的涡流发热器,只要磁铁能一直旋转,那么就能持续的产生热量。
