的曹教思维，走学习提升大步走。大家好，我是你们的曹教，今天曹教带来快速做头发第三期六边形正六边形的一个视频解析啊，一个做法，首先我们看到这个图形 正六边形的一个一些特性，他的每一条边都相等，每一个夹夹都是一百二十度啊，根据这些条件 可以看曹教是怎么画图的。首先点开我们的相对坐标编辑器，随机创建一个一号点，然后选择我们的一个功能角度类型，选择夹角，因为每个夹角都是 一百二十度，边长两百米，然后选择插入，这时候我们就添加，因为它是一个顺时针啊，我这里不需要带符号，如果是逆时针我这里就要带个符号，我的图形就做出来了。然后再看后面那条箭， 二到三的横向为北偏东，选择横向旋转二到三北零度偏东，顺时针十五度，然后偏过去，就成这样了。然后这时候再做我们的一个起飞点， 选择一号点， h 点在一点的西北方向，这里一定记住选方位角一点，西北三百一十五度，多少米？一百米保存，然后再覆盖起飞点， 添加好我的图形是不是就画完了？好，这时候我们看他的一些其他条件 啊，吵架在这里就不一一做了，这个方法你学会了吗？啊，欢迎在评论区留言。

大家好，我是小俊，昨天刷到了一个双起飞点的地面站的题，也是做了一下，然后今天很多人问我怎么做的， 现在就给大家简单来演示一下啊。我们先看题，这是一个梯形的，一四等于三四，二到三是一百二十米，角三是一百二十度。好，我们先画一个梯形出来 啊，好，那么角三是一百二十度，那么角二是多少？是六十度，那么角二的外角是 角二的，这个外角就是三十度，那么这个是九十度，那么这个就是六十度。三六九的特殊三角形。 三十度所对应的直角边是斜边的一半，那么斜边提上说是一百二十米，那么这个边就是六十米，那么这个边就是 六十米的根号三啊，把这个边求出来了，那么一四是不是也知道多少米了？然后三四也知道多少米了，然后呢一二 也知道多少米了。好，我们现在来做一下。 一到二，首先一到二是九十度，米数是六十，乘以根号三，再加个六十，一百六十三点九二， 二到三，二到三，首先它的角度是二百一十米，二百一十度，然后呢一百二十米，三到四，二百七十度， 一零三点九二。 好，这个图就做出来了。然后呢看题，一到二是一百五十度，那么现在一到二是九十度，那要顺时针转六十度， 好，一到二是一百五十度，好，然后找起飞点，起飞点呢？起飞点到二是零度，那么二到起飞点就是加减一百八，也就是 一百八十度啊。我们先从二做一个一百八十度的线，这个线呢稍微长一点，越长越好，二百米就够。然后呢 起飞点到三是三百二十三度，那么三到起飞点就是三百二十三度，加减一百八，一百四十三度，那么这个是不是横减三，把这个点 搓出来一百四十三度， 米数随便写好，这个长点三，这个长点二，他们俩的交汇 的地方是这。好，我们添加一个点到这啊，给他放到最大，托好了，托住了。 好，然后呢再把起飞点给他放到这个航点六的下边，把这个距离删除，起飞点是不是自己就过来了？现在起飞点在六点下面。好，我们把六点删除， 再把多余的点都删除。 好，这个题我们就做完了， 总结一下有双起飞点的题呢，先把题图形做出来，之后把图形转完，然后找起飞点，这种双起飞点的条件是 两个条件，都是度数的，那我们就把这个度数给他做出延长线来，然后呢 这两条线的交汇处我们再添加一个航点，然后呢把起飞点放在这个航点的下边，让它重合了，然后再把多余的点删掉，这样呢双起飞点的条件，双度数的，双起飞点的条件我们就做出来了。 好吧，还不会的同学可以点个关注，然后私信我，好。

大家好，我是小俊，上一期呢，给大家带来了一个双度数，双起飞点的教学，那么今天呢，给大家带来一个标准的双起飞点的题， 所谓标准双起飞点呢，就是起飞点有两个条件，那一个条件是度数，一个条件是米数。好，我们看题，这是一个正六边形，边长是三十。我们首先第一步画图， 一出二，三百度三十米。关于六边形啊，有一个技巧，就是每出 一条航线就增加正负六十度啊，刚才是三百度，现在就是三百六十度，也就是零度，那么零度加六十度，六十度三十米，以此类推，一百二十度三十米， 一百二十度三十米，一百八十度三十米。 好，这个图我们就做完了。第二步呢，去转图形，二到一的横向是一百二十度，那我们要看一下二到一现在的横向是多少。单极二， 从二拉出一条新的横向来，跟一重合，破到最大跟一重合，我们看一下现在的角度，正好是一百二十度，所以这是一个假条件啊，这个图形不用转，然后把这个验证的航线呢，多余的航线删除。 第三步我们来看起飞点，起飞点呢？ h 点位于一点的正西方向，也就是二百七十度， 大概就这个位置啊， h 点到二的距离为十五米， h 到二十五米，二到一是三十米，他们两个是二倍的关系。一二好，那么 一到 h 是 二百七十度，那么一到二是三百度，所以他们俩之间的夹角是三十度，这个夹角是三十度 啊， h 到二又是十五米，二到一又是三十米，是二倍的关系。我们联想到了一个特殊的三角形，就是三十度六十度九十度的特殊三角形，也就是一比二，比根号三。 好，我们来做一下啊， h 点位于一点的二百七十度啊，正西方向，米数呢是 十五米的根号三乘以一点七三二，等于二十五点九八二五点九八。 好，这样呢就满足了一到 h 之间的条件，我们看一到二呢啊， h 到二呢， h 到二距离为十五米， 看看是不是十五米，正好是十五米，所以就同时的满足了这两个条件。那么这道题就做完了，总结一下，首先呢是夸图形，然后呢去转图形， 然后第三步呢去找起飞点，其实找起飞点呢，就是起飞点和关于起飞点的两个横点之间的一个三角形的关系，通过度数和米数 啊，最终来满足这个条件。好吧，今天就讲到这，然后还不会的同学可以点关注，然后私信我。

屏幕前的你是不是还在手搓？烦死了？再做正六边形扫描线这样的基础图形时，如何运用远渐技巧做到快人一步？以滑科尔远渐为例，看看如何用十秒钟做完正六边形和扫描线。做正六边形时，首先我们要准确点出一个一点，然后点击右侧菜单栏相对 坐标编辑器里的夹角功能。正六边形每个人的角都是一百二十度，假如给出的条件里边长是一百米，接下来让我们见证下奇迹的时刻， 这样几秒钟我们就做完了正六边形。接下来我们再用另一个技巧做一个十二个点的扫描线。 首先我们要把一点和两点做出来，按照图示点位，直接在两点输入角度和距离，然后点击右侧菜单栏最后一个，跳转后点击中间的公屏，此处到了最关键的输入环节，生成方式换成插入方位角，这里是基于二两往三点方向插入，所以此处角度输入零度二到三的相对距离五十米。前面条件提到横线整齐编长 高五十米，宽一百米。横点个数这里。因为总体十二个点，我们前面输入了两个点，这里输入时即可做完。记得在右侧菜单栏第二项里的高级设置选项中选择航线不闭合。关注老郑，后期带您了解更多行业资讯和考证攻略！

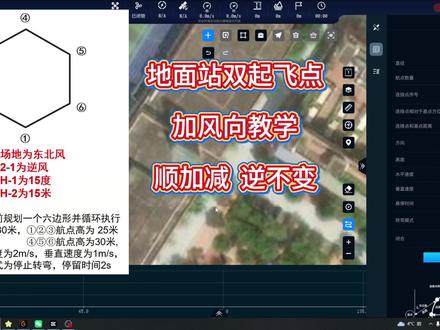

地面站双起非典加风向真题教学，哈喽大家好，我是你们的猴，最近这道题通过率极低。首先第一步做图形，我们直接用模板秒出图，没什么好讲的。第二步，转横向，要求市场地为东北风二一为逆风，那么二一的横向就为东北，也就是四十五度。 关于风向，大家记住一个口诀，顺加减，逆不变是顺风，横向用风向加减一百八十度，逆风横向不变，也就是风向是东北，那么逆风的横向就是东北方向，我们直接在旋转工具里面旋转，二一的横向为四十五度。第三步，做起飞点，这种双起飞点无非就是找一种三角形的关系。 首先我们看第一个起飞点条件，说起飞点到一点为十五度，我们用测量工具先拉出这个方位参考线， 现在大家可以确定起飞点大概就在这条线上，那么具体在哪个位置，我们接着看第二个条件，除起飞点到二点距离十五米，如果我们连起来他们的关系是不是一个三角形，现在我们唯一需要确定的就是起飞点与二异的夹角，那 那么我们看这个三角形一二边长是三十米，二点于起飞点的边长是十五米，又可以根据图形数据得知，角一等于三十度，因为一二是二百二十五度，减去三十度是不是就是一到起飞点的度数一百九十五度？这样我们是不是就联系到三六九的特殊三角形？ 三十度角所对的直角边是斜边的一半，这里斜边就是一二边，所对的直角边就是 h 二的边，那么角二是不是就是六十度？ 现在我们就可以确定起飞点位置了，那么起飞点就位于二点一百零五度方向十五米处，我们以二点为基准点做起飞点，距离输入十五米，角度输入一百零五度，这样起飞点就做好了，然后按题目要求调整高度、速度、停留时间等等闭合循环，最后检查航点数据，这不是简简单单吗？

直角三角形，等腰，直角三角形啊，一点、二点、三点，每个图形啊，注意看它的位置，行点顺序的位置啊，不要看错了。好，一到二边长仍然为一百米吧。 一到二角度，一到二多少度啊？九十，对吧？不会算的啊，如果你肉眼不能直接看出来，画个这个走上去九十度多少米啊？ 好，它腰长是一样的啊，说明它都是一百米。好，现在二到三，二到三是多少度？ 二到三是多少度啊？好，这个时候我们再来讲一个三角形的常识哈，等腰三角形，这两个角多少度啊？ 因为这里是九十度，对吧？一百八十度减九十度，这两个角又是一样大的，所以这里是四十五度。好，这个时候是不是我们知道这个角，然后把坐标轴放上去，是不是就可以求这条边的角度了，对吧？是不是可以求这条边的角度？但是这个时候还有一个问题，二到三的长度没有给你， 二到三的长度没有给你的话，那你要通过勾股定律去计算的话，就太麻烦了，对吧？那这个时候怎么办呢？有一个简单的办法，三点法，我们从二点做一个向上的辅助线， 我们这里标为圈三哈，从二点做一个像圈三的辅助线，然后再从圈三做一个到真三点的这个，把它想象成一个正方形。那这个时候我是不是就知道我这个二点到圈三的这个长度了呀？这是一百米，对吧？这里是不是也是一百米， 对吧？好，这两边的边长我有了以后，我得到这个点了，我把这个点删除了以后，这条线哎，会自动连接到这条线上，比如说二点的线会从这里到这里，然后因为这个点消失，他会直接到这个点上，这时候我们就得到这条边长，不需要计算啊，这就三点法， 把这个点删除就可以了。来，我们具体看一下怎么操作啊？二到圈三多少度啊？二到圈三多少度？三百六对吧？好，三百六十度多少米？一百米对吧？好，我们圈三来，再到真的三点是多少度？ 二百七十度哈，还是一百米对吧？好，我们真的三点再回到一点，多少度啊？ 一百八还是一百米，对吧？会发现这样的话就变成了 a 四个正方向，东西南北都是正方向，我就不需要去复杂的去计算这条边长了。如果你用勾股定底算也是可以算出来的，但是它是一个约束， 它是一个约束，然后呢，再加上它计算也浪费时间，我们直接用删点法多做一个点，然后删掉它的边长就直接出来了。 你看三，再回到一的时候，哎，这整个角度全部都是一个正东正南、正西正北的方向，比较好，比较好算啊。好，如果这个懂了，我们来下一个，记住图形啊，七个图形，我跟他先讲完，正六边形， 好点一点，二点三点四点五点六。 好，边长仍然给你个一百米啊。来，这个时候看看一个正六边形，它内角合适多少，每个内角是多少？这个首先我们得知道啊，这一个内角是多少度，怎么算呢？ 七百二怎么算的？是不是用内内角和公式啊？对吧？六条边，六减二等于四哈四乘一百八，七百二十度，然后呢，七百二十度，再除以一二三四五六六，除以六个角，一个角等于一百二十度啊，这里是一百二十度。好，这个时候我们来求一下。一到二， 嗯，应该，应该是老方法啊，我们把坐标轴放上去，正上方多少度啊？正上方零度哈，或者叫三百六十度。我们现在有了这个内角的角度，是不是就知道这一半的角度是多少了？六十，好，这一半是六十，那么一到二十现在是多少度啊？ 怎么算的呀？是不是三百六？这叫什么？逆减对吧？逆时针，逆时针减去六十度，对吧？好，一到二等于三百度，多长啊？一百米对吧？好，那么二到三， 二到三，这是不是不需要，不需要计算，两肉眼就能直接看出来多少度啊？好，三百六十度还是一百米哈？来，三到四，三到四，来，我把你们把这波都放上去。 三到四，多少度？四十度，怎么算出来的？四十度，四十度，不对啊，你们先告诉我想用哪条边来算，想用这个轴还是这个轴？用东轴算啊？我们现在用这个轴算啊，这是多少度？九十度，九十度，好，那么你得知道这个角是多少度，对吧？一百二十九，那这个角是多少度呢？三十， 三十，好，那这条边多少度啊？九十点，三十，多少？六十。 如果用这个轴也是一样的啊，对吧？都是能算出来的哈。我们先来看一下，四到五，四到五啊，我还是把轴给你们放上去啊，你们告诉我用，用，用哪个轴去计算啊？能用哪个轴告诉我去。方位角啊？不要跟我说东西南北方位角多少度，哪用哪个角度， 用 s 算，用一百八算哈，好，那么我们是不是只要知道这个角度就好了？这个角度是多少啊？ 好，相当于把这个角平分掉了啊？一边是六十度，那这，这是啥？这是啥？这是顺还是逆？逆，逆干嘛？逆减对吧？逆减多少度好？一百八减六十等于一百二十度啊，这些都是一百米。 好，我们从五再来到六，五到六，是不是也不用计算了呀？很直观，对吧？五到六多少度？一百八十度。 好，来，我们再看看六回到一，用哪个角度算？先告诉我用哪个轴算？ w， w 多少度啊？用两百七十度算。哈，那是不是只要知道这个假角就可以了？这假角是多少啊？ 为什么？三十？这是不是一百二减？这个，这大角是一百二，对吧？然后减去这个小的直角，这是不是剩三十度了？好，多少度？这是什么方向？这是什么方向？ 逆时针，是吧？仍然是逆时针方向，你要干嘛？要减，对吧？好，六到一，二百四十度。好，我们现在回过头来看一下， 看一下他这几个角度有啥，有啥特点没有？一到二，二到三，三到四，哎，一直这么按顺序递递增下去，但是他有啥？你看他的数值有啥特点， 是不是都相差六十度啊？这时候我们总结出来一个规律，角正多边形，他的下一条边等于他的上一条边，加上他的补角。什么叫他的补角啊？来，我们一到二，以一到二为例，以一到二为例，这样一条直线，这里是一百二十度，对吧？ 那他的这里补角是多少度？六十度，对吧？你看，哎，这个补角是多少度？是不是都是六十度啊？ 是不是说，也就说在这条边的基础上只要加了六十度，加六十度，哎，就是他下一条边的角度，你看是不是？是不是三百度加六十，加六十，加六十，加六十还是加六十，对吧？正多边形就是这样的，只要求出第一条边的角度以后，直接加上他的补角。你，你回过头来想一想，这个 三角形是不是也是这样的？是这个正的啊，正三角形等边三角形或者是这样的正多边形，就是直接加他的补角。没问题，我们去继续下一个图了啊。

这到底是天使的翅膀还是恶魔的翅膀？前段时间荷兰考场真题，我们来看条件，横向要求如图，起飞点位于一点东偏北二十度，东偏北的话逆时针回转二十度，那么就是七十度。横向条件没直接给隐藏在图形当中的我们来看解析思路， 首先拿到图形过后，第一件事情确认角度，有垂直角有三十度，三角形内角总和一百八十度，那么这里只能是六十度 对角相等六十度好两个三六九的三角形。接着我们来看边长，三十度所对应的这条边为四十米，三十度所对应的是短边，那么九十度所对应的为长边，也就是斜边。另外一条呢？中边 零边，长边是短边的两倍，所以一到中心点在这里为八十米。 有了长边，有了短边怎么算？零边直接就根号三。如果是短边算咱们中边的话，就直接乘以一点七三二，如果是长边算中边的话，我们就乘以零点八六六，因为长边是短边的两倍好，算出来过后 大约就等于六十九点三米，好。接着我们看一到二的总长度，这边条件是一样的，所以说我们就不再单独算了啊，一到二总长度八十米，加上四十米，一到二就等于一百二十米， 好。接着二到三为多少？二到三就等于六十九点三米， 然后三再回到四交叉边，相等又是一百二十米啊， 四到一六十九点三米，边长知道了如何来找航向在这里隐藏在这里了。看清楚箭头指向正下方尾翼翼是多少？九十度，正东， 好，这里给了一个六十度的夹角，那么思路怎么来看？正下方现在指向九十度，那我往这边偏转六十度，是不是就去到了二到一的横向，所以九十加上六十二到一的横向就为多少？一百五十度， 顺时针偏转六十度，接着反推画图的时候，一到二我们就得加，减一百八就等于多少，加一百八的话等于一到二， 三百三十度。好，现在飞机来到了这里，采用顺加逆减，减去了一角九十度，夹角还要转九十度，这是顺时针转，所以三百三再加九十的话，就等于多少？就等于四百二 二到三，四百二十度，四百二十度减去三百六就等于六十度。好，接着飞机来到了三号航点，继续顺加逆减，内角三十度，外边的夹角还剩一百五十度，那么这依然是顺时针，我们就六十加上 一百五十度，外角一百五十度，六十加上一百五，那么三到四的横向就为 二百一十度。好，飞机来到这里，这里继续顺加逆减，那么在这里要注意了，相反了啊，现在是逆时针转了，当前横向基数二百一十度，逆时针减九十度就等于多少？一百二十度， 四到一就为一百二十度。验算一下，四到一为二百一十度，那么这里依然一百五十度的夹角。 现在这里逆时针还是逆时针转向啊，一百二减去一百五，那么就等于负了三十，负了三十就是多少。三百三十度， 一到二为三百三十度，这里就是横向条件，考官出这种题无非就是干嘛，为了防止 横向旋转航线旋转，就在这里已经给他定了这道题，因为原图我们画不出来，不知道一到二的横向是多少，他只在这里给了隐藏的横向条件， 所以说这个题我们就只能按照大江的传统方式，直接求出一到二的横向，开始顺加逆减进行画图。那么以上呢，就是该题的解析思路，还想看什么题？打在评论区下课！

大家好，今天给大家来讲一下在做地面上的过程中，我们遇到在位于相对于到飞网的时候来怎么做。还有一个最近新增的一个横向要求来，首先 看见在位于相对于我们直接来调换位置，从后面的到前面，前面的到后面一点，在二点九十度方向，我们来直接从调换位置二点到一点九十度方向，直接看见在位于相对于来调换位置就可以了。 大家看看见倒还有这种箭头的，看见箭头也是倒的意思，现在有的考官为了节省时间，就是直接画个箭头，他的意思也是倒，然后看还有飞往也是倒的意思，直接原封不动把它抄下来，一点到二点为九十度。我们来看新增的条件， 首先他说二点到一点横向为九十度，二点到一点横向为九十度方向，然后看起飞点到一点和二到一的横向相同，那起飞点到一点和二到一的横向相同，那二点到一点是九十度，那起飞点到一点是不是也是九十度？你可以从起飞点直接画个坐标， 东边是九十度吗？从起飞点到一点是九十度方向，然后第二个条件，他说起飞点到一点和二到一横向相反了，二到一是九十度， 相反要加点一百八十度，然后这时候看起飞点到一点就是二百七十度了，起飞点到一点是二百七十度，这能理解吧？然后你以起飞点画坐标，往这边画起飞点到一点为二百七十度，是不是就相反了？ 所以这个条件能很好理解了。我以到飞往在位于相对于为例给大家来过一遍，首先看见起飞点在一点到起飞点为九十度， 看到位于一点，位于二点就是后面的，到前面就是二点到一点为八十八度。看看见三点相对于一点相对于也是后面的，到前面，他就是一点到三点为西北方向，西北是三百一十五度啊， 是三百一十五度方向。然后看起飞点在一点二十三度方向，就是一点到起飞点为二十三度。 来看直接看见位于从后面的到前面，那就是三点到二点 n e 方向是四十五度，从看见相对于从后面的到前面 s e 是 s w 是 多少度，是不是二百二十五度， 那就是二点到一点为二百二十五度。来看一点到起飞点为四十五度。看见到这时候不一样了，看见到就是一点到起飞点为四十五度，不动，然后看看见一点飞往二点，飞往二点，就是还是一点 到二点是二十度方向，二点这个箭头是倒的意思，二点到三点为二百二十度，那就是还是二点到三点为二百二十度，一点飞往四点，横向为三十五度，飞往是一点，一点到四点为三十五度。 这时候可说了，一到二横向为四十五度。起飞点到一的横向与一到二的横向相同，横向相同，一到二是四十五度，那起飞点到一点，起飞点到一点，起飞点到一点也是四十五度。然后来看二点到三点的横向为二百七十度， 起飞点到一的横向与二到三的横向相反，横向相反的意思是加减一百八十度， 那就是二到三是二百七啊，起飞点到一点是二百七十度，或者是减个一百八十度，所以它是九十度，很好理解了吧。然后再来看一下偏转横向的类型， h 点位于看见位于是什么？从后面的到前面是不是二点到 h 点？ 北偏东三十度，北偏东三十度的意思是从北往东加就是零度，加个三十度不就三十度吗？那就是二点到一点就三十度。 然后再来看二点，相对于三点看见相对于也是后面的到前面那就是三点到二点。东偏北三十度就是东是九十度，九十度来加个三十度，多少度？是一百，是不是一百二十度， 九十度加三十度是一百二十度啊。然后看一点飞往 h 点，飞往一点为西偏南三十度， c 偏南飞往飞往的意思是直接到 h 点到一点 c 偏南，从 c 是 二百七十度，来南是顺加逆减， 都看，记住啊，顺时针加逆时针，我们要减，所以二百七十度减三十度是二百四十度。再来看二点到三点 s 偏 w， 这时候出现字母了，看到那还是到二点到三点， s 是 一百八十度， 偏 w 是 不是顺时针转了，是不是一百八十度要加个三十度，是不是二百一十度？所以二到三十二百一十度。大家看 h 点在五点，看见在是不是后面的到前面就是五点到 h 点是东偏南，东偏南是加九十度， 加二十度是不是一百一十度？五点到一点为一百一十度，然后看二点位于三点，看见位于怎么办？从后面的到前面就是三点到二点， 三点到二点南偏北，呃，南偏东为二十度，南是一百八十度，偏东是不是要减二十度？四点相对于五点看见，相对于从后面的到前面，那就是五点到四点西偏北，西是二百七十度，偏北是不是要加？ 所以二百七十度加二十度，二百九十度来看，三点到四点到看见到直接来翻译，三点到四点 n 偏 w 是 不是零度？零度也就相当于三百六十度，三百六十度来减个二百 二十度等于三百四十度，所以大家会了吗？关于横向的关系，他是顺时针加逆时针要减。

大家好，今天我们讲一下地面站考试常见的七种图形。我们先看一下坐标轴，上北下南、左西右东上，北是零度，东是九十度， s 是 一百八十度， c 是 二百七十度。 呃，坐标轴里面有个顺加逆减，就是顺时针转就是加，就是北到东是加九十度，所以说东是九十度。我们先画一下等边三角形，根据坐标轴一到二的函数角就是九十度， 距离是五十米。因为等边三角形每条边都相等，内角是六十度， 二到三的横向角就是在二。这画一个坐标轴，就相当于是二百七十度。顺时针转了六十度，就是加六十度，所以说是三百三十度，距离是五十米，三到一。同理。我们在三这做一个坐标轴， 这是一百八十度，然后这坐标轴平分这个角，所以说这是三十度。三到一就相当于是顺时针转的三十度，就是一百八十度，加三十度就是二百一十度，距离也是五十米。 我们看一下等腰直角三角形，等腰直角三角形，它的内角是四十五度， 两个腰是相等的，所以说这也是三十米。它的斜边就等于腰长乘以根号二，就等于腰长乘以一点四，一四就是四十二点四。 一到二的方向角就是二百七十度，距离是三十米， 二到三的方向角是正北零度，距离也是三十米。三到一的方向角就是在三。这做一个坐标轴，这是一百八十度，现在是逆时针转了四十五度，就是一百八十度，减四十五度就是一百三十五度， 距离是四十二点四。 之后我们看一下对角三角形，对角三角形，它给出来角一是六十度，一到四是六十米，我们可以把这两个三角形都当做等边三角形来做，所以说一到二的函数角就是在一这画一个坐标轴，就相当于是正北方向顺时针转了六十度，所以说一到二就是六十度， 距离是六十乘二，一百二十米。二到三的航向角，根据坐标轴就是一百八十度，距离是六十米。 三到四的航向角，在三这做一个坐标轴，然后这是正北零度，这角是六十度，所以说逆时针转了六十度，就是三百度， 距离也是一百二十米。四到一的航角就是一百八十度，距离是六十米。 最后我们看一下不规则五边形，不规则五边形，它给出来一到二的长度是三十，二到三的也是三十，三到四的也是三十， 我们把四到一连起来，这是一个正方形，所以说这个角就是四十五度，所以说这这个三角形是等腰直角三角形，它给出来它的斜边是三十米，所以说它的腰就是三十，除以根号二就是三十，除以一点四，一四就是二十一点二。 一到二的横向角，根据坐标轴是二百七十度，距离是三十米。二到三的横向角就是零度，距离也是三十米。 三到四的横向角是九十度，距离也是三十米。四到五就是在四这做一个坐标轴， 就相当于是正南方向顺时针转了四十五度就是一百八，一百八十度加四十五度就是二百二十五度，距离是二十一点二米。五到一就是在五这做一个坐标轴， 然后这个坐标轴是平分这个直角的，所以说这是四十五度，所以就是相当于 正东方向逆时针转转了。四十五度就是九十加四十五度就是一百三十五度，距离也是二十一点二米。今天呢，我们先讲四个图形。

两分钟斜修大法，快速画地面站蝴蝶图形。首先在地图上任意一个点，双击鼠标左键自动生成起飞点到一点，然后用夹角负九十度画一个正方形， 画出正方形之后，在航点列表拖动鼠标，把两点和三点位置交换，就画出蝴蝶图形。蝴蝶图形出来之后，我们在航线设置里面用航线旋转， 把参考点一改成坐标二，参考点二改成坐标一，角度三百度，西偏北三十二。最后找到相对坐标编辑器，把直角点改成坐标一，覆盖点改成 home 点生成方式覆盖角度类型方位角角度两百六十度东偏北十度九十减十等于八十加一百八十等于二百六十。 在航点列表里分别把一点高度改成二十米，两点高度改成二十五米，三点高度改成三十米，四点高度改成二十五米。 然后就是参数设置。
