立创EDA可以打开stp

我们在左上角菜单栏呢，点击设置，然后点击系统，点击通用，然后我们看到这个界面呢，就是我们关于通用设置相关内容，有关于系统原理图， pcb 面板以及快捷键相关的设置。好，那我们先从系统的常规选项来看， 包袱管理这里选择简易模式。双击工程呢，选择是新窗口打开工程工程库。重名呢，选择允许重名。画布缩放使用滚轮，然后鼠标中间拖动是移动画布面板自动收起是左侧面板。 放置更新原件呢，不显示更新弹窗。那长库这个选项呢，是你可以自己在长库中添加一些自己的器械，比如说我这里添加了一个 m 幺九九，不过我们第一次使用呢，这里也不用管。然后是原理图的通用选项，原理图的单位呢，我们要选择英尺， 网格类型呢选择使用网格，十字光标选择大，这样看的会比较清楚，镜框显示的话，我们要跟随缩放变化。默认网格尺寸呢，这里可以选择默认，就是原理图是零点零五。 out， 吸附呢是零点零一。 alt 吸附的意思呢，就是说如果我们觉得这个网格太大了，我们在放置元气键的时候呢，就可以按住 alt 键，按住 alt 键之后呢它的网格就会自动缩小，然后符号的话也是零点零五和零点零一。指示线的话，我们选择单选器键和选中属性时显示 复制剪贴呢，我们不选择参考点。默认网格名呢就是导线 id， 单击导线时选中单段，再次点击呢，选中整段拨动网格名是修改网格名 移动符号。导线跟随方式选择是默认跟随，这样子我们在移动符号的时候呢，导线也会跟着我们的符号移动，那用起来会比较丝滑。 旋转符号的导线跟随方式是跟随，其他呢，我们可以勾选这几项，其中鼠标悬浮导线高亮整个网络，这个可以不选， 然后每页原理图放置着数量，这个只是一个参考数量，我们可以随便写一个，比如说写个一百五都可以。那主机这里呢，就是我们原理图的一个配色，那这里呢，我们选择图源风格是加一双 eda， 不 过呢，如果你之前用过一些别的软件，比如 eda 的 话，你也可以选 eda， 那 我这里肯定选的是加一双 eda 好，然后是 pcb 的 通用选项，网格类型的话，这里选择是网点加速，网格显无，然后识字光标选大，显示效果的选择，速度优先， 自然隐形呢，我们就用这个 y f g l 新建 p c b， 默认单位呢是 m， 新建封装默认单位呢是毫米，因为我们在画封装的时候呢，需要对照数据手册，数据手册上给的一般是毫米为单位，所以我们这里要选择毫米。 alt 三格尺寸呢就默认就可以了， 每次旋转角度是九十。单机导线呢是选中整段，然后再次点击选择单段，然后复制剪切呢，在 pcb 中是需要选择参考点的，这样子我们在放置位置时候可以更加清晰。 位置时选定导线段呢是确定至当前段结束。图源绘制呢，我们是右键单机结束， ctrl 加右键显示菜单，右键时添加旋转对象呢是对选中整体旋转， 然后之后呢就按默认就可以了。布线这个里面呢我们不要选择先优先放盲外孔，因为盲外孔这个工艺比较贵，我们一般不会放盲外孔，一般都是过孔， 然后部件接入自动删除，我们也不需要多动，移动这个选项呢全部不要勾选。移动封装导线跟随方式呢，就默认跟随就可以了，移动过孔呢也是默认跟随。在其他选项呢，我们要全部勾选。深层制造文件前呢也要检查 d r c， 这样可以确保一些错误不会出现 在主席这一栏呢，主要就是 pcb 上的一些配色，那我们这里呢就选择加一双 e d a 就 可以了。被激活层透明度呢，就是说我如果我当前这个层没有被激活，它的透明度呢就是后面这百分比，这里呢我一般选择的是百分之六十，然后画不涂圆的颜色呢，我们就不要改， 然后常用网格的山格尺寸呢不用改，常用线宽不用改，然后常用孔径不用改，几乎的话呢，除了封装远景不勾选之外呢，其他全不勾选， 然后是面板和面板库，那这些全部都选择默认就可以了。常用字体画，如果大家有一些喜欢字体的话，可以点击左侧加号进行添加，那我这里先不管它，然后是图纸，图纸的话这里直接默认就可以了，属性也是默认就可以 啊。这里着重说一下快捷键，快捷键在我们画 pcb 的 时候是用到非常多的，使用快捷键呢可以加速我们的一个设计速度， 那这里呢我们可以直接点击这个配置进行快捷设置，我这里呢选择的是加一创 eda 的 标准版，因为我在用加一创 eda 专业版，之前呢，我用的是立创 eda 标准版，所以呢我对标准版的快捷键非常的熟悉， 那这里呢，我推荐如果大家之前没有用过别的软件的话，都用立创 e d e 标准版的快捷键，那这个版本的快捷键呢，我自己使用起来感觉是非常方便的啊。然后是顶部工具栏，顶部工具栏呢就是我们绘图界面上面一栏呢，有一些工具可以给我们使用， 那原理图和 pcb 它的顶部工具栏的内容是不一样的，那顶部工具栏这些功能呢，我们需要对它自己进行一个配置，那根据我个人的一个使用习惯呢，我会把以下这些项勾选，大家可以看一下， 那这里呢也可以根据你自己的一个使用习惯来进行一个勾选。 不过呢，我这里建议大家和对齐相关的选项是要全部勾选的，因为我们在对齐使用呢，用快捷键的话往往会记不住。 然后是符号选项，符号设计界面呢，一般用到的不多，所以这里大家直接用默认的设置就可以了。 然后是 p c b 选项， p c b 选项呢，我也给大家看一下我自己的设置， 如果大家觉得看不清楚呢，可以暂停来看。 那这里呢，我同样建议大家勾选这个对齐选项 好，然后是封装，封装选项的话，我也使用的是默认的设置 面板和面板库，这个大家不用管，一般是用不到的。然后是保存选项，保存的话呢，我建议大家开启自动保存，然后保存间隔大约是十分钟，自动备份呢也开启， 那开启自动保存呢，可以保证我们文件的一个安全，自动备份呢可以保证我们在死机的时候呢也能恢复原来的文件。所以呢我建议大家这两个选项都要开启好，然后我们所有的全部选完之后，点击应用， 然后点击确认，那这样设置就已经设置好了。好，那接下来说一下关于 d r c 相关的设置。我们打开上次课呢新建的这个工程文件 test 一， 然后点击原理图， 然后进入原理图的界面，我们在原理图界面呢点击设计，然后点击设计规则，那这里呢就是关于原理图的一些 d r c 相关的内容， 那这里如果我勾选它的话，就表示我 d r c 需要检查这个项目，那我这里建议大家呢是全部勾选好，我们点击确认， 这样的 d r c 的 设置就保存好了。然后是 p c b 的 设置， p c b 的 设置的话，它的 d r c 规则要比原理图复杂不少，主要呢是和一些间距以及物理属性相关内容。 那在安全间距这一栏呢，它是用一个表格来进行显示的。首先呢我们先看行，那这一行它的名称呢叫做导线， 然后我们再看列列这这一列的，它的名称呢也叫导线，所以这一行和这一列相交的位置呢，就是导线和导线之间的间距，那是四米二。那我再看六这个格子，那六这个格子呢是焊盘和焊盘它相交的一个位置，所以呢这个六就表示焊盘和焊盘之间的间距。 那左边这个六呢是焊盘和导线之间的间距，之后呢还有过孔，导线，过孔和焊盘，以此类推。 那我们去看两个元素之间他的一个间距呢，只需要看这两个元素呢，他与哪个格子相交就可以了。那关于他具体的数字呢，我们就先使用默认设置即可，在其他间距这一栏呢，我们全部选择零。 然后是物理属性，物理属性呢，首先是一个导线的线宽，那我这里选的是最小是五，最大一百，默认是十，单位是 m。 比如说默认的导线呢，也就是信号线的线宽呢是零点二五四毫米 好，然后是网络长度，网络长度的话呢，我们不需要对它进行设置，直接写零就可以了。 然后是差分队，差分队线宽呢，仍然是我们信号线的线宽，间距呢是六，然后误差的话我们选择十米啊， 当然这个差分队的线宽他误差呢需要根据具体的一个布线情况进行选择，我们这里现在选择默认情况即可，盲盒孔的话不用管，不同尺寸的话呢，我这里选择的是最默认是二十四和十二啊，然后是平面，平面呢它分为内垫层和不同的一个连接方案， 那这里呢，我选择的是网络，间距是十米尔，然后到过孔和到边框和槽孔，间距呢是十米尔。多根焊盘呢，选择方式是发散连接，那这里呢大家也可以选择直连， 不过呢如果选择直连的话，你在焊接时候呢，可能就需要一个功率比较大的电烙铁，所以呢我这里一般选择发散，然后发散线宽呢和发散间距都是十，发散角度是九十，那这其实就是一个十字连接， 不同呢也是一样的选择发散，然后这两个都是十，底下这个发散角度都选九十 啊。然后是拓展拓展，这个是助焊拓展，助焊拓展的话我们都选零就可以了，然后阻焊拓展，我们知道呢，焊盘它是有一层阻焊层的，而阻焊层呢，会比这个焊盘能略大一些，所以我们选择顶层拓展和底层拓展，都是二 过孔，直接写负一千，然后测试点选二就可以了。我们在进行具体设置的时候呢，有的时候呢，对于不同的网络需要应用不同的网络规则，那我们就可以点击后面的三个选项卡，对于不同的网络呢，设置单独的网络规则，比如说对于一些电源的布线，那我们可能就要让它默认线宽变大一些， 那这里呢，我先不做设置，如果我们之后具体要用到具体的规则呢，我们再做设置。好，我们点击确认，那我们关于 d、 r、 c 的 设计规则呢，也设置完了。

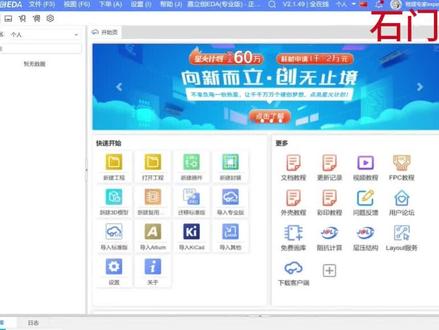

那么看到呢打开这个界面呢就是立创 e d a 的 首页，在首页上呢有菜单栏、导航栏以及它的中间的面板， 在面板上呢有快速开始和更多的两个按键面板，那这里呢我就挑一些大家经常会用到的按键来给大家讲解一下，如果大家用不到呢我就不讲了。 首先呢是新建工程，新建工程顾名思义呢就是需要我们自己去添加一个新的工程，那这也是几乎我们所有 pcb 工程设计的第一步。 然后呢是打开工程，打开工程它就可以打开一个我们之前画过的一个工程，比如说我这里画过的之前有一个毕业设计的作品，那我把它打开，然后它就会直接打开我们这个 pcb 和原理图的一个工程。 好，然后我们继续看新建器件呢，实际上就是对应的我们在原件里面的一个符号，那这里呢如果大家用到了一些立创 e d a 库中没有的原件的话，就需要在这里新建器件的符号。然后是新建封装， 那新建封装呢就是新建这个器件呢对应的封装。那新建器件和新新建封装呢，我会在之后的课程里和大家进行一个讲解。关于如何绘制原件的符号和封装，那新建三 d 模型呢？我们一般用不到，所以我这也不讲。 然后就是新建复印模块，这个复印模块功能呢是地创 eda 里面一个比较有特色的，就是它可以把一个电路呢封装成一个像原件符号一样的东西，一般呢我们也不会去用它。 然后就是迁移标准板，迁移标准板的话，这个作用呢就是说如果你之前是利用立创 e d a 标准板的话，那可以把你名下的一些工程呢迁移到这个专业板上，比如说我这里可以打开一个工程，那我点击确定之后呢，我就可以把它迁移到专业板上进行一个打开 好这里点击这个确定，它会自动进行一个转换，我们直接点在新窗口打开，然后就可以看到这个原来是在标准版里面的一个原地图文件呢，就打开了。 所以呢如果大家是之前使用的是立创 e d a 标准版的话呢，其实也可以无缝衔接这个专业版，因为它都可以相互切换的。然后呢是导入专业版，那导入专业版就很很明显了，就是说如果之前有一个专业版的文件的话，我就可以直接通过这个专业版来打开， 然后呢就是导入 ad， ad 的 话呢它需要把原理图和 pcb 文件呢一起压缩成这个文件，然后之后导入关于设置的选项，我在下节课会和设计环境设置这一讲呢来和大家进行统一的讲解。 然后呢是关于关于呢就是看我们这个加一创 eda 它的版本号，那这里呢我们需要特别关注。立创 eda 和别的软件有一个非常大的不同点，就是我们点击右上角这个齿轮符号 可以看到呢立创 e d a 它的软件呢有三种运行模式，这里呢我建议大家选择这个全在线模式，那其实就可以理解为是云元神和普通元神的区别，全在线模式呢，它的工程和库呢均是保存在服务器上的， 这样呢用起来会比较方便，我我们保存呢，他也不会占我们电脑内存，他是全部存在服务器里，然后办离线模式呢，他的工程和库呢，是保存在本地的，同时呢支持使用在线系统库，这些系统库呢主要就是指原件和工装库，用起来比较方便， 但他的工程和库呢，他是保存在我们自己的电脑上，然后就是全理线模式，工程和库呢，全部保存在本地，同时呢不支持联网，也就是不支持使用在线库，那我们用起来就会很不方便， 所以呢我这里呢就推荐大家使用这个全在线模式，如果大家最后需要把自己工程保存在本地呢，我们就可以手动导出一下就可以了。然后他的工程备份路径呢，就是我们下面这个文件夹，大家可以自己选一下， 如果电脑呢意外死机了，我们就可以在这个文件夹里面找到我们之前画的板子文件。然后是右边更多的一些内容，那这些内容呢，大家目前阶段都是不用看的，如果大家以后在设计高频版的时候呢，可能会用到主康计算和层压结构这两个选项。 好，那我们主界面讲完了，我们接下来呢讲上面的这个菜单栏，首先呢在菜单栏最重要的就是这个文件，我们一般呢新建工程就是从文件开始的。好，那我这里呢新建一个工程， 我这里呢命名叫 test 一。 好，然后我们点击保存， 保存完之后呢，我们打开左边的导航栏，工程设计里呢就会出现一个板子，然后板子的目录下呢，有一个叫做 strategic， 一 的，这个是一个原理图文件， 然后呢还有一个就是 pcb 文件，那我们之前上课讲过的任何一个板子，它都可以对应一个原理图以及一个 pcb， 而一个原理图呢可以对应多个图页， 那我们打开这个原理图。好，那我们在打开原理图的情况下呢，我们观察左右两边，左边呢有一个附边栏，那这个附边栏呢，我们叫做导航栏，这里面呢有所有工程，工程设计 以及常用库和期间标准化四个选项，所有工程呢就是我们之前画过的所有工程，然后工程设计就是当前的这个工程。 然后呢还有常用库，常用库呢就是立创 e d 自带的一些标准化的器械，那里面呢有一些像这个电阻电容啊，以及一些开关二极管的内容，都是一些非常常用的原件。 我们画圆影图呢，常用原件呢就在就在常用库里面找，然后还有一个期限标准化，那是用来分配位号的。然后右侧呢是一个属性栏，比如说我这里面点击的圆影图的画布，那显示的就是图页的属性， 那假设呢我在里面放了一个原件，比如我在里面放一个电阻，那我点击这个电阻，它显示的就是电阻的属性，然后在底部呢它还有一个复原栏，我们可以打开它，那在这个复原栏呢有四个栏目，第一个呢是库，库里呢我就可以去搜索一些我需要用到的原件， 比如说我这里需要用到的原件，那这里的原件呢都是在立创商城里面有的。 然后是日制，那日制呢记录了你的所有操作。 d r c 呢是设计规则检查，我们在画完远影图的时候，要对它进行 d r c 检查， 然后是查找结果，这个相当于是对远影图进行一个全局搜索。好，然后我们介绍一下菜单栏，那文件菜单栏呢，就是和文件相关的一些操作， 我们可以在这里呢保存或者导入导出一些文件，这里呢大家可以自己去尝试一下。然后是编辑，编辑呢主要是对我们操作进行一些撤销或者重做，或者是对原件进行一些复制剪切之类的操作。 然后是试图，试图呢，就是对我们的原底图呢进行放大或者缩小，这里呢比较常用的是适应全部， 我们点击适应全部呢，就可以将原野图呢适应到我们整体的一个界面上。另外一个比较常用的就是单位切换，那快捷键是 q， 我 们默认呢是用英尺一个音质单位来做的，如果我们不想要音质单位呢，我们就可以在这里进行一个切换。 然后呢还有一些关于网络尺寸以及网格类型的，这个大家都可以点一点试一下，比如说我点网网点，那它最后的原理图就变成了网点，不过我这里呢我比较喜欢用网格。然后呢是是否隐藏这些工具栏，那我这里呢都是默认开启的 好。然后是放置，放置呢就是放置我们元蚁图上的一些器件，包括导线啊，原件以及一些用于注视的图形，追溯下来呢，其中最重要的就是从元蚁图转到 pcb， 那 我们点击这个选项呢，关于元蚁图上的器件呢，就会被自动转化到 pcb 上，那这里我给大家做个示范，比如说呢，我这里有一个电阻， 然后呢我再放一个 led 灯在这里呢，我点击元蚁图转 pcb， 然后呢点击应用修改，就可以看到我在 p c b 的 界面呢，就出现了一个电阻和一个 led， 我 们直接点击三维式图， 那可以看到呢，在它默认的 p c b 板上呢，我就把这两个原件放上去了，那这就是原理图转 p c b 的 功能，然后还有一个选项呢，叫做设计规则，设计规则的选项呢，就是我控制 d r c 需要检查内容，那这里呢，我就是默认全部勾选， 然后是检查 d r c， d r c 呢，是对我们原理图进行一个设计规则检查，然后呢还有交叉选择和布局传记，那这两个选项大家可以试一下，比如说如果我选中一个原件，按 shift x 呢，就会自动跳转到 p c b 对 应的原件， 那布局传递呢，就是按照我原理图上的一个连接关系呢，来对 p c b 进行一个布局，我们按 ctrl shift x， 它自动就出现这两个原件。好，然后在布局。选项呢，我们可以看到对原件可以进行一些对齐的操作，比如说我可以将这两个原件呢进行一个左对齐， 然后它自动就走在一起了。好，那下面是工具，工具呢，里面有封装管理器和气垫管理器，封装管理器是用来更改这个原件的封装，而气垫管理器呢，它是用来更改原件的。一个气垫属性 导出呢，我们可以导出一些网表以及 pdf 的 文件，那下单呢，我建议大家去下载一个加一创下单助手，那下单助手上下单呢，可以免费， 然后就是设置，设置的话我会在下一节课和大家详细的说，帮助的话可以不用看。好，那这就是原语图的一个界面介绍，我们接下来介绍 pcb， 我 们点击 pcb 来切换到 pcb 的 界面， 导航， pcb 的 界面呢，同样包含左侧两个复编栏，下面复编栏以及上面菜单，那左右两侧呢，仍然是属显示一个导航和属性，那右边的属性栏呢，多了一个图层，那图层呢，就是显示当前我们 pcb 上所有图层，我们通过点击鼠标呢，可以切换到不同的图层， 那在菜单栏呢，我们可以看到文件和编辑是和原底图几乎类似的，那试图呢，它有一个二 d 预览，那二 d 预览呢，就是看我们 pcb 它的一个二级视图，三 d 预览呢，就是看我们 pcb 一个三维的视图，我们可以自动切换视角。 然后还有一个比较重要的是单位切换，我们在 pcb 里面默认它是密尔，是一个音质单位，如果我们不想要密尔呢，我们可以用毫米，比如说我这里按 q， 那 大家可以看到右侧切换为毫米了，如果这时候再按个 q 呢，它就切换为密尔， thank you 切换为毫米，好，那这是仕图，那放置呢，就是放置我们 pcb 上的一些元素，比如说像过孔，焊盘，板框，铺铜以及文本图片。那这里呢，大家可以自己点击放置一下， 然后接下来是设计，那我们 pcb 呢，也可以直接从原理图导入变更，也可以更新 pcb 呢到原理图，同时呢这里也有设计规则检查，这个设计规则检查呢是关于 pcb 的 一些设计规则，比如说里面有一些关于安全间距以及它物理属性的一些规则， 那这里呢，我们一般在画 pcb 之前呢，需要对这些属性呢提前设置好，不过现在呢大家熟悉一下有哪些内容即可。 之后呢，还有一些关于电器连接，比如说网络类管理器，插分队管理器之类的。然后是布线， 布线呢是一些关于布线的操作，比如说单入布线、拉伸导线，插分队布线，同时呢还可以调整布线的一些角度和布线模式。在布局选项呢，我们可以对原件进行一些对齐操作，工具选项呢我们可以测量，然后呢还可以添加一些类滴，关于类滴是什么呢？我们之后在画 pcb 时候会跟大家讲， 然后导出呢，可以导出一些关于 p c b 的 相关文件，比如说有三 d 外壳文件， pdf 文件，以及一些 ad 的 这些工程文件，然后是下单设置和帮助，那这个在原理图已经讲过了。

大家好，这里是一起学单面机啊，前面说我给大家想分享一下关于历程 eda 这个软件一些使用我觉得比较好的地方，或者是一些小技巧， 我们今天拍个小视频，可能一集拍完比较多啊，我们可能分几集？首先这个软件我也是学了不久啊，然后就是我早上学，然后下午就打板了 啊，有小伙伴说你吹牛逼，其实不是啊，根本不是，只是因为他真的非常好用，非常简单，上手非常快，如果你是零基础的话，可能， 呃，稍微花点时间呃，而且花的时间并不是在这个软软件使用上，这个软件实在太傻瓜。呃，零基础的话，花时间是在原旅途的构成和原器件选型上。其实啊， 废话不多说，那么这个软件呢，有两还有一个好处就是什么他可以支持网页版啊，也就说你 你下载好这个软件，注册好以后呢啊，不但你本机下载这个软件可以用，比如你看这里啊，我用网页版的登登录，他俩是同，就是在同一个库里的啊，就是你 本机上使用的这些工程做的一些图，原理图， pcb 封装完成的工程，你用网页版也照样能打开，完全不受影响，两个是同步的，相当于 这样就很方便。那么你在家里画了，可能你呃在公司也可以继续画，或者是你出差了到别的地方也可以画啊，完全不受影响啊，这个是非常好的一点，我们来看一下啊， 这个软件呢，呃，我说了，你应用起来是比较简单的，呃，难就难在你你要做一个什么设计，你要原旗舰的选型啊，或者原旗舰的这些布局连接，这是花时间的啊， 我举个例子吧，那么我们这里头用一个五五定时器来做一个占空笔，可调的一个输出啊，随便画的啊， 那么你可以用这边的基础库，这基础库里头就是一些常用的电阻啊，电容啊， 连接器啊，按键开关之类的，对吧？这比较简单啊，常用的。然后，呃，我为什么觉得立床一滴也好，因为他有海量的圆肩裤，你不用自己画啊，我们点一下圆肩裤，比如说我这里举例子，我我想 搜一个 s t c 幺五 w 幺零四这个八针脚的芯片啊，可以看出来，你直接竖进去啊，这边各种封装的，已经人家已经帮你做好了，这是 dnf 的，就是邮票那种的，这种呢？ dip 的，支叉的，对吧？还有贴片的都有，都帮你做好了 原理图啊， pcb 封装，还有这个三 d 模型都有啊，一步到位，这样使用起来是不是非常方便啊？ 比如我们拖进来啊，然后还有一个什么功能，我觉得用起来比较方便的，就是有一些原漆键，选完型好，你不确定他到底是什么样子的尺寸或者外形啊， 那么怎么样呢？怎么来看呢？比如说我现在选了个连接器啊，我想选一个，呃，十六针的吧， 比如说我们把它拖进来，这个到底是排针还是排母？假如你从名字里看不出来啊，那么怎么来呢？我们可以先把它保存一下，然后我们把它， 我们更新到 pcb 啊，我们先不检查网络啊，因为你这些银角都没连，对不对？好，我们更新到 pcb 里， 那就多了，我们选择选择的这个和一个单片机，对吧？我们点一下三 d， 对吧？你直接看三 d 模型，哎，你就可以看出来哦，我选的是个排针，对吧？然后的单片机是八针角的，制插式的，这就直接有了。 那么有一些器件，还有一些器件，比如说我这个器件啊，呃，没有，同型号，真的 没有，这个通宵在这库里头真没有，比较冷门。确实没有，怎么办？你可以选一个同等尺寸，同样封装的东西啊，放在这里，对吧？ 比如说我这个的，呃，单片机，幺零四的没有，我有别的型号的，但是他俩的尺寸封装是完全一样的，对吧？可能针脚不一样，但不影响，对吧？你连接的时候是按你按连照正确的方式连接，比如说这个都可以改的啊， 比如说我现在这个针脚，这里不是 vcc， 这里可能是，呃， p 一点零口，对吧？你可以把这里改啊， 你把这个名字都可以改掉，对吧？这个完全不影响，那照样可以完成你这个电器连接，然后 如果有三 d 模型最好，如果没有三 d 模型呢？也不打紧啊，因为我们最终是通过 pcb 版是这种 二维模型二 d 的，这联联系啊。三 d 呢，他有个好处，就是可以很直观的让你看到最后你生成的东西这个样子啊。 那么有些东西你看看是不是离得过近啊，或者有没有机器上的干涉啊，这个是比较容易帮你检查到的。而电路连接是看不出来的，对吧？电路连接可能他就是一根线连上了，但是你想想，三 d 模型可能有一些 啊，倒角啊，有些尺寸啊，溶于的尺寸呢，会让你判断啊，这样的话有三位模型最好，那么没有三位模型呢，你要稍微仔细检查一些留扣足够的空间对不对？不要把这两个东西贴的非常近， 虽然说电器上没问题，但是实物上有没有问题呢？你要考虑一下这个问题啊， 那么这个就是我们说的这个 原理图。呃，选型，然后原监库怎么查找原件啊？如果没有一样的原件怎么怎么应对？这时我觉得他非常好的，可以方便你，方便你快速的把你的型定下来啊，尺寸、外形这些都可以帮帮你们来完成。 还一个呃，使用的时候比较有用的技巧，就是刚才说了这些尺寸怎么看外形，比如说选了电容，你也是通过三 d 可以看一下它的外形啊，然后使用的过程中我觉得几个就两个快捷键，我觉得非常有用的一个就是 w， 就是导线连接，按一下 w 啊，这边就多了黑点，就给连接上了。还有一个呢就是放置网络标签啊，比如说这个标签，注意这标签你拖出来的时候你可以看一下，在这个地方有个十字，那这就是他的毛， 你到底连在哪个原件？你要靠近这个原件端点，然后点击，那么就连接连接上了，那么怎么确认我这个原件或者导线连接上这个原件呢？你可以拖动这个，你看 你拖动的时候发现这根线是也是跟着走的，说明他确实跟着原件连接连接上了，包括这元气件有没有跟这个导线连接上，你看我拖动的时候这个导线也是跟着走的，那么就是确实是连接上了，对吧？ 还有一个比较有用的就是空格键，那我不说了，这个常用啊，原机键旋转，每次按一下旋转九十度，对吧？ 这个也是非常有用的，可以方便的让你快速的连接元器键， 对吧？好，这就是在这个界面里，我觉得非常有那几个功能啊，一个是元气键 查找，怎么看三维尺寸，怎么确认你的封装是否正确，还有原键库啊，怎么来搜索，搜索以后有一样的最好，没有一样的你就尽量调封装尺寸 一相同的，那么挑的封装尺寸相同的，那你不是这里头这些我说了都可以改啊，那你就可以把它自己改成你需要的这些定义，银角定义是不是 好。然后就是两个技巧，一个 w， 一个旋转，一个放置网络标签，这是最常用的功能。剩下的啊，剩下的没什么了，剩下的就是你自己要电路连接了，这个是这个连接的话，不要在意这个好看不好看， 这里头你生成的最后的这个原理图，你只要保证电器连接完正确。在 pcb 呢，要重新布局的啊，并不是你电 路途聊连好了 pcb 就是什么样的是两码事啊，你 pcb 要重新根据这个板子的大小尺寸或者原件的这个类型，你要重新布局的，方便你的更好的连线。好， 那么这节就到这里吧，主要是在这个原理图模块里，我觉得是一个有用的尺寸，包括 eda 这个软件可以远程登录啊， 后面我们再看一下 pcb 里我觉得几个有用的功能。好，欢迎大家对我的视频评论，转发点赞，谢谢大家。

大家好，这里跟大家讲解一下怎么使用这个自动布线，然后我们打开一个 pc 之后呢，我们先把这些原漆键进行一个布局， 布好局之后，然后我们要确保这个边框是已经闭合的，并且没有这个原件在这个边框外面，这里的焊盘在边框外面也是不行的。然后呢我们在布局拆单，然后点击这个自动布线， 这里我们可以设置这个布线拐角是四十五度还是九十度，然后已经有的布线的过孔和导线是否要保留，然后的话这里可以是一个速度优先集，他是以速度优先呢？还是说完成度优先，如果说完成度优先的话， 他的不不限时间会更长一些，然后这些过孔数量，然后过孔数量越多的话，他的完成度和那个完呃就会越高，不通率会更高。 然后这个步行优先集呢是指，呃根据这些网络名以哪些网络名来进行 优先？顺序进行不限，默认的话就是程序独到的那个网络名顺序，然后随机的话是随机的，根据 pcb 的这一个网络随机的进行一个不限，然后的话这里自定义网络名优先， 这一网络名是指这个没有这个美元服开头的这些网络名，然后 然后的话焊盘从多到少，就根据这些网络名的一个网络名的所光亮的焊盘数量 有多到少，然后焊盘有所到多，然后焊盘从远到近，远到近的话是指这一个这里的焊盘这一个网络他的焊盘的距离的总长度， 然后最长的，然后到最最短的，然后这里是最短的到最长的，我们可以选随机，这样的话就每一次步线他都是 呃，他的布线的一个效果都是不一样的，我是默认的话他每次布线的效果都是一样的。然后布线图层是可以根据你自己需要所布哪些层，顶子布顶层还是纸布底层。 然后的话我们这里可以忽略网络，就比如说我们有一个居然低的是我们要不同用的这一个的话，我们就不需要进行一个布线， 然后这里的话我们自动布线是又会根据这个设计规则进行一个布线，他的一个间距和一个布线的线宽，还有一个打孔的一个大小，可以在这里进行一个设置，我们的一个呃，设计规则 好，设置完成之后我们这个点运行，这个时候的话就会根据里面的一些汉牌信息，然后进行自动布线。布线完成之后就可以他会自动一句话，目前 前布线的时候都是九十度布线的，但他完成了之后的话，他会进行一个四十五度的一个布线优化， 嗯，真的不信 好布线完成可以点这里查看更多，可以看到这里的一个布线的一个信息，这里用了三十三秒，然后的话这里不通率是百分之四十， 竞争了导向过控的一个数量。因为目前的一个自动布线的话是一个出版，所以这里的一个布线的一个效果和一个不通率还不是很很理想，我们还在继续研发当中，然后的话我们会 尽快把新的一个版本，然后更新上去，提高这一个不同率，然后谢谢大家。

利创的 eda 有自动布线功能你知道吗？有了这个功能，我也可以画简单的 psb 了。如果你懂电路，会用面包板会接线，画一个简单的原理图肯定是没有问题的。我们最近玩的那个抽空门的接收单的原理图， 按照我提供的面包板的接线，找到对应的这些模块，画一个这样的原理图还是挺简单的，先调整好布局，然后再调用力创 eda 的自动布线功能。 布线的时候我们选择本地，需要安装一个本地的布线插件，在运行好本地的布线插件之后，点击运行就开始自动布线了，还是挺方便的。如果你对 pcb 的要求不是特别高，可以用自动布线，然后在他的基础上再稍微改动一下 生存，只是检查一下错误，比自己一根一根的训练还是快多了，还可以在线生成上地狱呢。这就是 pgb 最终的样， 导出打样文件就可以拿到叫利创去打样了。利创 e d a 对于小白来说很容易上手，并且打样还不花钱，大家可以花这样简单的 psb 玩起来，点个赞吧！

很多朋友问我，有没有一款国产不用担心百区问题的免费 pcp 设计工具呢？要是放在从前，我也不敢相信哪有这样的设计软件啊。 但立创一跌他做到了，一个专门针对国内用户习惯的免费一跌工具。泰国从来不是随便说说， 全中文系统好上手，已操作，无需下载，所有数据零储存，再也不用担心硬件损坏，数据丢失。原建库用户共享，开源平台，共同学习，一站式服务，从设计到生产，立创一 da 轻松搞定 独特的企业私有部署功能，可完全脱离网络，满足本地开发和保密要求。为了国内用户不再面对国外一跌设计工具高昂的版权费和忍受盗版带来的风险，立创一跌一直在努力，一直保持着高速更新，不停的优化开发，他的未来值得期待。

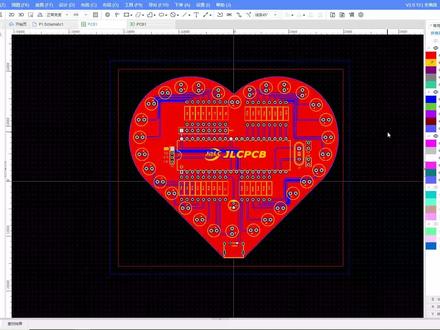

大家好，这一讲我们来学习如何在家具创平台里面进行 p c b 的打样啊，经过前面的设计，我们已经把这个漂亮的星星流水灯的板子给他画好了，那下一步就是要给他生产和制造出来啊，那接下来我们要先了解一下他所需要的一些生产文件， 点击文件这里啊，可以选择导出有一个叫物料清单的，物料清单这个地方其实就是我们的一个商品编号信息的一个 生产的时候的一个泵表啊，就是你这个板子用到了哪些元器件，有多少个它的参数信息等等，你都可以直接导出这里的泵表，也可以选择这里的原件下单，直接进行一个购买。 好点击是啊，他就直接可以到我们立尚商城里面购买就可以了，账号的话跟我们 e d a 账号是 一样的啊，比如我登到我们这个账号里面，然后它会匹配我要买多少套，比如说我要买十套，点击确定 啊，他就计算出来我这十套的价格大概是一百八十八块九毛三啊，就可以直接加入购物车后进行购买了。这个是元器件 购买的部分介绍，另外一个就是我们这个物料清单，你可以自己打印出来啊，导出这一个我们的一个 excel 表格啊，这个表格文件点击导出泵表啊，他就会自动下载下来啊， 导出啊，把它下下来就可以了。然后第二个文件的话，就是我们需要用到的这一个叫做 p c b 制版文件胳膊文件，这个文件就是要生成 p c b 制版必须要用到的文件了啊，大家要注意点击，然后选择这个一键导出就可以了，导出胳膊你可以到任意版厂去 去下单啊，或者是你可以点击这里的 p c b 下单啊，单击，然后它会提醒我们要检查一下 d r c。 好，他会刷新一遍，看有没有第二些错误，如果没有错误他会提醒你啊，这个数据生成了啊，点击确定下一步，下一步的话他会跳转到佳丽创的一个下单平台里面，然后会提醒我们进行一个下单 啊，这个是我登录的我自己的一个账号，可以选择这个板子的一个大小，他自动生成了数量的话，默认是五片两层板，然后生产稿这里可以选择，不需要啊，打个样板啊，这个需要的话需要收三块钱，如果后续批量，建议一定要确认一下生产稿，免得出错。 板子的颜色可以自由的选择，红黄蓝绿白雅黑紫色啊，这些都是可以的，然后往下的话有个胶漆啊，选择 这个免费的就可以了，然后再往下走，那这些贴片也不需要我们自己手工焊接钢网，不需要发票的话，选择这个个人或普通开票，然后编辑一下自己的啊，加个自己的名字就可以了。确定，选择好确定， 然后收据，电子收据，然后发货方式啊，一起发货不一起发货，然后收件人，然后这个技术联系方式的话，大家填个自己的就可以了。 再往下就是我们的一个快递，快递的选择要选择这些啊，免费的快递啊，就收费的快递，你就不要选了，你如果想选也可以啊，就是尽量选择这些免费的一个快递，然后点击 确认订单方式，就可以选择手动或者是自动扣款就可以了。在右侧优惠券这里可以选择优惠券下单啊，比如我在这可以选择这个优惠券，使用 优惠优惠券之后，它就会显示恭喜您本单获得 p c b 免费，这个 p c b 免费仅限于使用我们嘉力创 e d a 的用户，它下单可以每个月免费两次啊，然后你提交订单啊，就可以了啊，比如说我提交订单，然后啊点击继续下单， 好，刷新一下，他会自动到我们这一个提交，提交完成之后，他有个说要审核，你可以点击返回订单列表，好，就回到我们的一个订单列表了，有个待审核状态，等审核通过之后，你就付一下款啊，因为是零元的，也要付一下款才可以， 但有同学可能刚用的时候他没有这个优惠券，怎么办呢？那你只需要打开在这里有个下单，选择这里的一个佳丽串啊，就进到佳丽串的平台里面。 好，这边就打开加利创的一个主网站主页了，然后选择这里的进入下单平台，点击一下进入下单平台，在左侧有一个优惠券中心，在这个位置单击选择优惠券领取， 进到优惠优惠券领取页面之后，我们再选择去领取对应的这个优惠券啊，就每个月啊，可以领两张啊，大家就根据自己的需要去领取这个优惠券，然后进行一个使用就可以了，比如说我在这啊，我领一张，然后确定无误， 这个等会我打烊的时候就可以用了啊，这个是优惠券领取的一个方式，大家注意一下，两层、四层、六层都是可以免费去使用领取的。好，领取完成就重复前面的一个步骤去进行一个下单就可以，我们回过头看一下啊，哎，已经审核通过了， 然后这里零元点击确定，然后他会说有个确认支付方式，点击一下啊，预付款零元直接点击生成合同并确认，点击确认支付， 那这个订单已经确定成功支付了，接下来他会进行一个跑到代发货这里，然后我们回到这边可以看一下他的一个进度跟踪 啊，这个板子具体生产到哪一步，我们就可以在这个位置可以看到了，可以看到它的整体 p c b 生产的一个工序。第一步 m i 内存啊，这一系列的一个流程，最后它的一个快递信息也可以在这个位置可以看得到，我们就关注一下它的一个快递的一个情况就行了。 好，这个是我们 p c b 生产的一个基本流程，大家如果在生产过程中遇到问题，可以直接点击左上角这里专属客服联系客服就可以了啊，非常的 简单和方便啊。那以上介绍了这一个 p c b 下单流程，还有一个就是 s m t。 贴片里面还用到一个文件，这样导出这里有一个叫做 坐标文件的东西，这个坐标文件其实就是我们每一个元器件在这个板子上对应的一个位置，在这一个主要是 s m t。 贴片的时候用着的。如果我们 只需要工厂做版，不需要工厂帮我们焊接的话，这个文件不需要啊，如果你要工厂帮你焊接这些元器件的话，你要把这个文件给导出啊，具体的一个 smt 下单流程，大家可以到家具串里面去啊，看一下啊，比如说我打开这个家具串的平台， 然后这里有个改为需要 s m t 啊，或者是我直接在这里改改为需要它会进到我们这个生产的流程，然后点击有个去下 s m t d 订单在里面的话，我们需要首先就是要提供这个原文件啊，这里有个使用原文件的一个坐标文件，或者是上传泵表和坐标物料清单，这个泵表就刚刚我下载下来的这个物料清单了。好，先选择这个。 好啊，还在审核，还没开始啊，等它审核通过才行，然后上传我们的物料清单以及对应的坐标文件，然后一步步选择进行 smt 贴片就可以了啊，但这部分可能我们刚接触的同学用的不多啊，这个后续你如果有需要的话，可以选择这个流程进行 smt 的贴片啊。 好，以上的话就是关于我们这个 p c b 生产制造部分的一个内容讲解啊，欢迎大家。就是多用家具上一叠化电路，如果平常刺激过程中有遇到问题呢？那你也可 可以在我们家具上 eda 的一个主页啊，比如我是把这些关掉啊，回到我们的开始页，在开始页的右侧有一个微信客服的一个微信号以及电话，大家有问题随时联系就可以了。 好的，在后面的视频中我们会带大家学习更多 p c b。 设计以及电子设计的知识，欢迎关注加利创 e d a。 那我们下个视频再见。

大家好，欢迎来到电子星，今天我们给大家操作演示一下器件编号的这个位置，统一进行修改，我们这个电阻呢， r 一接到三角， r 接到五角， r 三接到七角， 而四接到九角，我们可以这么排布一下，这样的话我们的连接关系就非常干净，非常整洁， 但是我们这个编号呢，已经就是说覆盖掉了，所以我们需要统一的进行修改，那我们现在选中要修改的这个器件，选中以后点击编辑，这里有编号位置，我们可以选择上中下左右， 我们现在呢上中下肯定是不行的，比如我们采取这种上上以后，就是在器件的上边，器件的上边呢我们还是进行一个遮挡，所以我们只能左右，我们选择左边 好选择以后我们这个就不进行遮挡了，然后这个十 k 这个呢我们是不能调整的，这里边没有全局的。这个关于除编号以外的调整，我建议这块可以将这个 除编号以外以外的，比如我们编号以外，经常我们在原理头当中要显示的就是他的参数，这个参数也是必须要有的，建议我们嗯立创这边可以把这 这个编号位置这里再加一个，比如说我们选择以后，这里是一个名， 哎，这里怎么会是名称呢？他命名为名称也可以，编号就相当于其实是我们的名称，这个我们在这里对应就可以了。二十四是编号名称是十 k， 我们可以选中以后再编辑下加一个名称的这种调节， 比如我们选择以后让他调节到右边，这样直接就 ok 了， ok 了，这样的话方便我们去连线对应，然后现在我们只能将这个 参数名称进行手动的去移动，还有我建议这个不要移动到中间，因为 这个移动到中间，比如说我们走线，比如说我们现在走线的话，我们肯定是这么走的，我们不可能走到这里拐一下，绕开这个，绕开这个字符去， 所以我觉得这个编号不要在中间，可以默认是移动到这个位置，我觉得刚刚好不影响我们的走线，比如说我们要往出走的话也不会交叉，要不然其实我们是还是需要调节的， 这是我们关于这个使用的一些嗯技巧以及关于这个软件的一些建议， 这样的话我就是我们全局的这个调节编辑，上中下都可以调节的恢复到我们的默认系统， 给了默认的上中下左右边边界的位置。如果大家在使用软件过程当中有任何问题，可以在评论区留言，谢谢大家的观看。

大家好，今天教大家怎么用力创 ada 来画双层版 pcb， 然后现在已经突破好了，是一个单片机的最小系统封装，这些东西都已经弄好了， 这这个只是做一个示范，就是教大家怎么去画 bcb， 先转换 bcb， 这里摆一下位置， 然后这里有个设置这个设计规则，那线框啊，间距啊，那过孔啊，外镜、内镜啊都是在这里设置的，一般我我用默认，默认就够用了， 而且还布线啊，这里这个是画线的，这是过孔，一般就这两个用的最多 找个找个过孔啊， 好了，不好不好，线啊，现在我们看一下他的地下西， 这里可以，这里可以检检测 哦，刚才弄错了，还没保存，先保存一下， 这里可以看到他网络前二十比二十刚好是全部连上的， 然后这里第二期没有错误，证明我们步线已经完成了，如果有需要的话可以再加个扑，再加一个扑头，在这里这个是扑头， 就这样子啊，就这样子就代表双层板已经画好了，谢谢大家。

各位好，欢迎大家和马老师一起学习电子技术。今天呢，我们用佳丽创的仿真软件来仿真一个用运算放大器和三极管组成的 半联式稳压电源电路。我们在家里创的仿真界面下画出电路图，这个 t r 四三幺是一个可调的稳压器这样的接法，它的稳压电压是二点五伏， 我们给他加一个输出输入，接一个电源，然后呢在输出端给他加上一个万用表，好电路完成， 变成十幅仿真做错了，原来是这个四三幺的模块用错了，换一个。再次仿真结果正确。由于运算放大器的虚短作用， 横向输入端和反向输入端电压相同，所以这个稳压电源的输出电压应该是一二四三幺，输出电压的两倍，就是五伏。我们把下面电阻变小， 输出电压应该升高，我们把它变到一百欧姆，原理上应该升到二十五伏，但是 由于运算放大器输出电压的限制，电源电压的限制，他只有七点九伏。这个仿真电路仿真的结果和正式的电路搭车的效果是完全一样的。下面我们给这个电源输出加个大功率管 sc 三零五五， 这样的话输出电流就可以到达五六，安排再仿真一下哦，这个三零五五好像没有库文键。刚刚呢，我给大家做了一个相当于七八零五的正电源，下面我再给大家做一个相当于七九零五的负电源，我们把电源电电源输出换成 pnp 管， 公共点就是地线在上面换上一个万用表。 好结果错误了，为什么呢？我把稳压管的位置换错了，换回来 好，结果就对了。这是个负五伏的电源， 感谢收看。

大家好，这里是教练创业编本章节的话给大家讲解怎么去给我们创建的这些有线库设置一个分类。 首先我们在设置里面，然后找到这一个系统，然后有一个分类，这里的话我们可以就是呃，这里创建一级分类和二级分类， 然后的话这里的话是我们的一个裤的所有者，或者是如果是扣端离线模式的话，这里是双线的那些软件裤的一个裤别， 然后的话这里有包裤、封装裤，还有不用图块三点模型，每一种裤类型都可以分别给他创建一个 基建的库分类，一级分类和二级分类。比如说我这里 创了一个店主，然后我二十分内创了一个贴片店主，我这里也可以插创建一个插件店主 推车，然后我再创建一个，嗯，精密店主， ok， 然后这个店主的话他就只有三个二级分类了，这里是一级的，这里可以根据自己的一个需要进行一个调整，然后双击可以修改他， 然后调整他的一个顺序，然后点应用，这个是气垫裤的防护风筝裤也是一起类推， 然后进行一个设置，这个时候我们再去新建一个期间的时候，比如说这个是 这里我们可以就是点击这一个新刚才所创建的一些分类，刚才我们创建了一个精密店主， 好，我选用他，你也可以选择一级分类或者二级分类都可以，我们选择一个二级分类，然后点这里的话可以再次进入那个管理管理弹窗，点这里的话也可以进入这个管理弹窗，是是一样的，然后点击之后的话我们就保存， 然后我这个裤我随便换一个，好，保存一下。 然后我们怎么去编辑再次编辑他呢？我们在底部这里打开底部面板，然后找到个人刚才手中的那个七键，这里七键比如说是这个，然后我右键 再去编辑这个器件，这个时候的话，这里他可以点这个移除这个分类，也可以点击这里，然后去切换另外一个分类，然后点完之后，然后点确认，这个时候的话我们就可以看到在这里刚才就切换到这边来了。我们第一次是在金密店主这边的 这里还可以优先刷新一下这个分类表，这里的分类的话都是从这里面去读出来的，从这里面去读出来的，所以的话要改呀，在这里面去直接就改。如果要 刚才是单个去改这一个分类，假如说你要批量去改的话，可以在这边去点一下批量修改分类，我们勾选所需要的一些基建，然后批量修改分类，点一下， 再去把选择一个新的分类点确认，再点确认一下这里的话，他们全部都会改成这边的一个分类了。好，谢谢大家。

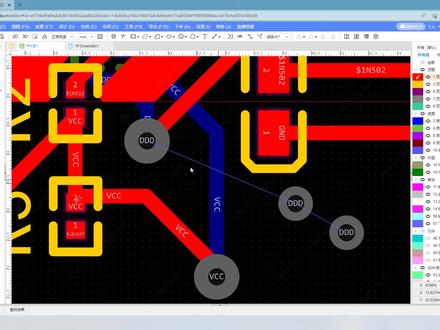

大家讲解一下怎么进行这个过孔设置成盖油或者不盖油，然后 在如果是你的 pcb 文件是导入 ad 的，我们在导入 ad 的时候呢，是可以有一个选项让你选择是否默认盖油或者是不盖油的。在我们这个导入 ad 的这个弹窗里面可以看到一个过孔主焊扩展， 然后这里选择是默认盖油还是说跟随原设置，然后我们现在是默认的全部默认盖油，打油之后的话，所有过孔他都是默认盖油的， 然后莫按盖油的话，他的这个设置下的主焊扩展的设置下会会设成负一千， 当他是这个扩展是零的时候，他的这一个困他的那个盖有呃开窗的那个大小，他就是刚刚好在这个边上，如果他的那个扩展是零点零点五毫米， 零点五毫米就可以看到从这里扩展到这里面，他就这边就是零点五毫米这一块零点五，然后这一个的开窗的一个范围就会变得这么大， 开窗之后他就不盖油了，然后我们要把它设计成负一千，然后要远远大于他的一个总直径强度，这个时候的话他就是盖油了，这个时候的话在身上胳膊的时候， 这个的一个主焊区域他就是不会开窗，他就会全部盖油。 所以我们当我们选择一个过孔的时候，如果需要呃开窗的话， 那你就把它设成正数，如果不需要盖装需要盖油的话，你把它设成负负数，负一千，默认的负负一千就好了，然后这里是自定义的，你可以就是跟随规则，跟随规则的话我们要到这边的一个设置下单，然后选择这一个设置规则 往下拉，找到我们的一个主按扩展，主按扩展的时候这里有个过孔，这个时候的话也就是根据我们的一个需要去设这一个步数就可以了， 这里可以接单位，我们是负一千米啊，他这个时候的话，他就是过，就是盖油的，如果需要开窗，那你这边就射程正数和上面一样四米二，底层四米二。 然后你看这种跟随规则的话，他就会看到这里已经是开窗了，已经是不盖油了，这个是在这个规则里面去设置的啊，这个就是不孔的一个盖油设置啊，谢谢大家。

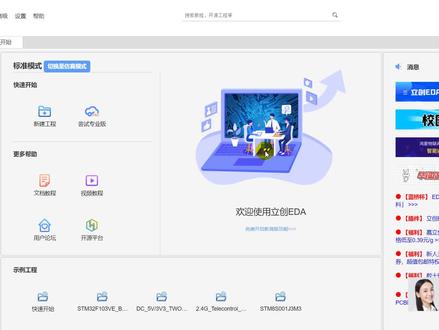

这一套我们来讲一下啊，怎么从立创 eta 下载一个封装，然后转到配色室里面？现在的话我们先建立一个 pcp， 然后拉到原件裤这里，最后我们来找一下我们想要的一个封装， 我们找到之后呢选中他，然后这里点这个放置， 然后的话，呃我们就来倒出来， 在这里的话我们只导出这个，呃这个 pcp 就好了，不要导出胳膊嘛，然后把这个勾勾上下载， 然后呢就是在这里啊，那这里的话我们把它啊， 最后我们要把它拉进啊 ad 里面， 因为我们导出来的是 ad 的一个文件啊，当我们导出来之后呢，那这里的话我们再从 ad 这边转为配的，是吧？ 那些啊转换的时候有问题往上，那这我们来看一下， 就像他说这十一脚的话，是啊，不知道去哪里了，这些的话我们来改一下，我们看一下这个这个封装，他这一套 没有十一角了，是吧？然后让我们回到这个利川 eda 这边，然后我们看到十一角的话在这里， 那这一套啊，我们到 ad 这边把这个封装改一下，是吧？ 那这里我们这里啊生成一个 pcb 库， 然后把这些孔给删掉，然后这以后我们放置一个焊盘， 然后这里的话我们看一下特性，这 最后我们把它改到顶层下来，然后这数字的话我们改成十一， 然后这个上身的话我们就改大一点， 当我们自己改好之后呢，我们把这些铜皮给删掉了，然后再保存一下，然后这里的话我们选择啊 pcp 库这边，然后这里的话选这个放置， 然后的话这以后我们把啊之前这个删掉，然后保存一下， 这些的话我们再来倒数一下， 这些我们导出是没有问题的。然后的话我们在啊 pcp 这边，然后我们再导入一下吧， 再配的时这边我们再导入一下，那这边的话我们选择这个文件 这线的话，这个封装的话就导出成功了，是吧？然后就是这样我们保存一下。
