电动车充电的充电器怎么画

的充电器是要这样拿的，我们是要这样画的，在上面去画上这两个符号，一定要是这个方向。

看我们总监做设计有多简单，冲浪板充电桩设计从脑洞到成型的全过程。草图先画个大概，把整体的外观线条、基础造型先拿捏住，简单像个效果，定下方案的雏形。 建模阶段，打磨外观细节，钣金工艺适配曲面弧度，让设计更贴合落地需求。 渲染充电桩的外观质感，简约形态在光影中尽显，高级工业设计美学就此呈现。

大家好，我是大飞，今天我们继续来修这个充电器啊，那么上期视频呢？我们测到这个充电器后面充电管理的这个板子上给单片机供电的这个五伏的限性变压器坏了，今天我们已经把这个买回来了，现在把它换上去啊， 换上去之后我们把这个板子装到大板上，看它能不能工作，先把原来的这个坏的给拆掉啊，我害怕那个原件丢了，然后给焊到这里了，把这边焊盘给它清理清理 好，直接拿一个新的给它换上去，在装之前给这个焊盘上打点焊油啊，这时候我们焊的话就好焊接， ok， 这样就焊接好了，我们再给它清理清理。 ok， 这个线圈变压器换上之后啊，我们用温油表把这里这个半桥驱动芯片来测量一下，它的 c a 是 一 g 二幺三二，上期视频已经给大家说过了，那么我们直接来测它第四角对各角的组织打到电阻档来，一角对地二十一 k， 二角对地一百六十五 k， 三角对地一百七十二 k， 五角对地十五 k， 六角直接短路的，七角是十四兆测八角， 八角一百七十二 k。 我 们查一下资料啊，看这个第六角是干啥的，为啥对地短路，查出来了，六角是高端悬浮地啊，它接地应该是正常的。行了，现在我们把这个小板装到大板上去，看行不行。 ok， 小 板已经装上去，接下来把电流检测这根线给他焊到这块小板上。 行了，这块小板这里已经给他恢复好了，那么现在呢，我们就给他带上附载来测试一下啊，看现在能不能正常充电，不过他这个头子是这样子的啊，还要接我们的线，注意正负极啊，千万不要接反。 好，把我们的线并上之后，我们给他接上电子复位，接上可调电源。好的，首先我们打开可调电源，然后给充电器通强电通，大家看，通上强电之后啊，这边只亮一个红灯， 那证明什么呢？证明这个板子还是没有启动啊，主电还是没有启动，不正常，我们来测量一下啊，看我们表达到直流电压档位， 这是我们反家的四十八伏的电啊，现在已经进到板子了啊，但是你看他现在识别的电池电压也是不充电的，我们把反家的这个电压往高的调一点，调六十七伏， 这继电器成这样子了，把电断了。 这边你看啊，风扇现在转了来，再上下电 还是启动不起来啊，那现在把这个板子垫起来，垫起来，我们用热成像看一下啊，把电通上，看一下这个芯片发不发热，是单片机坏了还是怎么回事？大家看啊，现在都六十三度了啊，这个单片机确定坏了啊？ 行了，单片机坏了的话我们就没办法修了，但是评论区说单片机坏了，那个谁谁谁能修，你让他拿去试试呀。好，视频就给大家分享到这里，感谢大家观看。

怎样使用 t 四零的管家版来对副厂充电器进行改装呢？我今天又画了一个图，呃，先说一下，上一次呢，很多人说我的 t 六零的改装是抄袭的，别人的，是花钱买的。 我再声明一下，那是我花两个小时的时间研究的，我还特意找朋友借了一台发电机过来了。今天呢，我又找朋友借了一台 t 四零的发电机来，呃，那个电充来了，那么一样的两个小时研究了透了。 这个呢，就是一比一的这个管家版的图啊，这上面一共十个角位啊，十根线，他反面也有十个点，我们不要管啊， 我们只管他正面，正面十个点呢，我们要从这里接一个十二伏出来，这里啊，这十二伏正极，这十二伏负极不要接错了， 这根线呢，也就是也要跟这个负极呢连到一起去，也就是这两根线接负极，这根线接正极。十二伏的。 这个呢，就是接到我们电池通讯线的啊。 ab 线，这个不能搞反啊。 ab。 那 么重要一点就是大家只需要焊一根线，只需要焊一根就是第四根线，也就是从这边数一二三四，第四根要焊到哪里去呢？看啊， 焊到我们这个板子的反面这个地方有个小黄点，有两个小黄点，我们现在焊到里面的小黄点啊，把它焊到里面的小黄点上面去 就搞定了。就这么简单。也就是说，呃，你们的管家板上面是自带这个线的，我那为了清爽一点，我把线全部去掉了，重新焊了。你们只需要把你们的线不用的线剪掉，要用的线，最后一根线，这个取过来焊在这里就行了，就焊一根线就搞定了哈。 改装跟 t 六零的那个发电机管家版改装原理那个是大致相同的。这一期视频我希望你们 有些人嘴巴放干净一点，不要再说我什么花钱买的怎样怎样的，我无偿分享给大家，这就是我最大的乐趣。

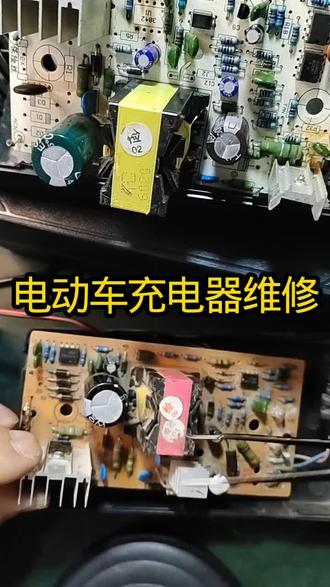

修充电器的来了，大家好，电动车充电器坏了不用慌，自己动手也可以修好。这期视频给大家分享一下电动平车充电器故障维修方法，一定要点赞收藏哦！ 第一个问题，电动车充电器最常见的故障就是绿灯亮不充电，以下这几个问题会导致这种现象，充电器电源线内部铜丝断， 风扇转速慢，灰尘大，或者风扇循环导致高温保护也是不充电。 bt 幺五幺 循环和彩样电阻循环。第二问题，不通电。 首先检查保险丝，如果是好的，更换三八四二电源管理芯片和启动电阻， 如果保险丝烧了，更换开关管和整流桥采用电阻。 第三个问题，指示灯一闪一闪的不充电，一般更换光藕和太阳电阻 就可以解决问题。板子焊点粗的地方加锡补焊一下，避免虚焊，一般就能解决问题。 喜欢维修的老铁点个关注收藏一下吧，免费维修咨询找我吧！

电动车充电器的充电原理您知道吗？相信很多人都并没有了解过这个电动车的充电原理是什么，今天我就来给大家科普 一下，非常的简单，就是将咱们的交流电通过整流过滤变成符合咱们电动车使用的直流电，再通过横压和横流的控制，保证这个电量能够一直在稳定的输出，是不是非常简单？

怎么根据这个电路板的实物图画出它的原理图？用电脑自带的画图软件把这张图片给他打开，然后在这个上面画线就可以了，就像我这样，这里两百二， 这里两百二，进来这里一个压敏，这里一个保险丝，然后经过这个二极管，这四个二极管整流，整流之后 这边是一个玉波电容，这里啊是一个玉波电容，这边是玉波电容的正这波，这边是玉波电容的负，然后用画图软件，我用的是佳丽创一点，把这个原理图画出来就好了。 我画到这里了啊，这里还没画，比如说这个是玉波电容的正极，正极过来过来，过来到这里， 这边都是连在一起的，你可以用万用万用表，万用表的一个角搭这个地方，一个角搭这个地方嘛，这两个点是通的，这两个点也是通的，这三个点一二三就是连一起的，这边 经过一二三这个六个电阻之后啊，就这里过来，这里过来这里，这里，这里经过这个零欧姆电阻， 你可以把这个万用表的一个表笔就在这里嘛，一个表笔放这里，看它是不是通的，它是通的，说明这个是连在一起的，然后这个线啊被这个 这个二极管可以挡住了，这里过来之后就是这根线了，这里是一个电容，这边就是地了，然后来画一下这个预波电容， 六个电阻，一二三四五六， 要有一个电容。 然后这个电容的这个正极啊，电容的正极它是连到了这个芯片的起角，这个是芯片的起角，你可以用个万用表，你按这里跟这个点看它这些通不通， 他这边这个线啊？应该是从这里过来的。这个线我看一下他的实物图啊，这个地方有一点， 这个地方有一根视线，这个地方 有一根视线，我看一下好像这里有一点点，这里能看到一点点。 我用万用表测一下，看它是不是通的嘛？是通的，电阻显示零点一欧，然后把这个点给它连到这个芯片的七角， 给这个芯片供电。就是这样啊。我这边还没化也是同样的方法，比如说这个地方 连连连连起来，然后再看一下这个是个什么什么元气键，看一下这个元气键啊，这个脚接的就是这根 跳线啊，然后就把这个点跟这个点给它连起来， 这里是 d， d， 这是画画画这边也是 d。 好， 演示到这里了，拜拜。

其他车型没有专用 usb 充电器，就只能打孔装车，车有原车 usb 充电器坏了只能换新接在 dc 转换器上。小牛九号有专用的双口充电器，用一字螺丝批按下去就可以取出原装充电头，跟原装尺寸一模一样， dc 快 充插口支持最大三十瓦输出， 还可以用 usb 给另外一台手机充电。觉得原厂充电太慢，可以试试这款凯威格的双口充电器。凯威格专为小牛九号电动车设计的充电器上新无损安装，无需打孔， 支持十二伏到二十四伏输入，兼容多种电源环境。主体配备 usb type c 双接口，高达 pp 三十瓦强劲快充，支持双设备，同时充电效率更高。侧面彩片 锁紧设计，颠簸漏盖依旧稳固，还搭配软硅胶防尘盖，有效防尘防水。内置智能芯片，能自动切换快充与交流模式，时刻守护设备与电池健康，即插即用，随车启停 多协议兼容，常用设备皆可快速回血，快来体验吧，从此电动车就是你的移动充电宝。兄弟们，你们是不是觉得九号原厂自带的这个充电头呢，速度实在是太慢了，有的时候呢充的还没有咱们掉的多， 今天呢就给我的车换一个凯威哥家新出的为咱们九号专门适配的 usb 快 充。这充电头呢安装也非常简单，咱们呢需要先拆掉咱们原车的充电头，拆这个头呢也非常简单，找一个这样瓶口螺丝刀怼着这个原厂插头两侧呢，把这个按下去，再把左侧这个地方呢给他按下去，这样的话咱们的插头呢就松开了， 接着呢咱们把穿线头往里一推呢，这个穿线头呢就可以取掉了，像这两个穿线头的大小呢是完全一样的，所以说可以无损直接替换，咱们也不需要扩孔，这一点就非常的不错，它有两个穿线头，一个 type c， 一个 usb， 这样的话无论咱们使用什么手机呢，都是可以使用的，并且它是支持到一个三十瓦的快充的，这样的话就可以激活咱们手机的一个超级快充的功能， 并且两个充电头呢，咱们可以同时充两台手机，这一点呢就非常的不错。如果你也觉得你的九号原厂 usb 充电速度太慢的话，那我可以试一下这款凯威格的 usb 快 充，我把它链接呢就给大家放在视频左下角了，喜欢兄弟们可以直接安排上了。

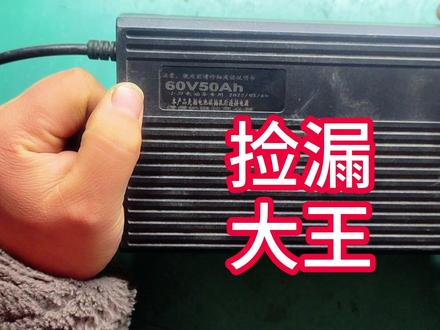

这个充电器是前两天收到的货，今天修一下。这是一个六十伏五十安的充电器，这是五块电瓶用的充电器， 小刀，电动车专用。这应该这应该是一个原装充电器，这也不知道啥故障，咱就拆开看一下吧。 嗯，这个充电充电器里面特挺干净的，拆开可发现保险管，保险管可爆了。看一下保险管，保险管是损坏的， 前面只发现保险管损坏 这两个零点三三两个零点三三欧的，这应该是限流电阻并列，没有发现，没有看到它明显损坏。 反面这是这个充电器，没有修过哦。这个地方短接过看一下这个地方保险管，保险管断了之后，这个地方短接过。 这个芯片采用的是三八四二 a 电源芯片，开关管采用看不清。好，咱现在简单测量一下，看有没有短路。 测一下 n t c， 没问题这四个，这四个是整流桥， 零点五，零点五，零点五，零点五，整流桥没问题。测一下这个开关管， 开关管也没有坏啊。 测一下后机，后机这个整流二极管 没问题。这啥情况，不会又检修了吧。 现在表笔测着输出电压上电，咱看看电压有没有输出上电， 输出电压七十伏，这应该正常的。测一下前机三百伏， 三百一十八，这是啥情况？这都快成捡漏大王了，我发现这这这几天一直捡漏，把大电容的电给它放了， 现在咱把这个保险管给它换了。 这个这个保险管，这个地方这个 n t c 也有点扎裂，有点裂的痕迹，把这个 n t c 也给它换了。我发现这个这个地方打过火，这个地方还有这个地方整楼桥这里打过火， 这应该是什么东西放在这了，这里打火把这个保险管给它打爆了，打爆了之后它这后面连接上了，它应该好了， 现在把这个损坏的给它换了， 输出七十 伏，测一下七焦， 七焦十二点七伏，八焦五伏，极准电压 一二三四角，锯齿钨一点九伏， 咱用咱刚买的破石钨器看一下吧，看一下钨型。 好，咱先看一下四角的锯齿钨，一二三四四角的锯齿钨， 看一下锯齿波频率五十赫兹，看一下六角五六六角，方波，输出 看一下波形， 波形正常啊。好了，现在咱上伏再试一下，看咋回事。 它这个充电器不带那个防反接，咱直接不需要反加电压，直接上电就行， 现在咱上电，上电好，看一下现在已经是充电状态， 风扇转了，输出电压七十七十四点一，电流二点六九安， 这又捡漏了，捡漏大王啊。
