雅迪石墨烯72v充电器坏了怎么修

朋友们，刚才我在抖音视频里面有个好朋友留言说我连续三个雅迪了，近期跟这个雅迪这种充电器已经杠上了。哈，这个充电器也是，朋友看见我那个有一个七十二伏四点五安的这种雅迪充电器修好了， 他现在也寄过来了，刚刚到我去拿回来了。然后呢？他这个已经拆开，但是，呃，我试一下，他说不通电，我现在把他这个线，他这个线已经插上。这根线我看一下，嗯，这根线在这里哈 在这里哎，已经插到这里，我通电一下哈，看，这个已经通电了，但是这个绿灯不亮。 绿灯不亮的话，有种情况就是电压低或者没电压绿灯都不亮。电压高的话他二会闪一下，因为达到某个电压他二会闪一下，在保护电压会闪， 这个情况要么就没电，要么电电压低，看一下是不是哪里有问题。他这个已经好，先把电关掉，他已经拆开，螺丝也没拿来，他这样包起来的。然后的话我看一下他这个， 看那个参数吧，他说七十二伏，我看了是七十二伏。嗯，他这个生产日期是二零二一年四月份的。 好，这一批货不管是六十伏的还是七十二伏的好。这个雅迪石墨烯电池专用充电器好，这款都是二一年出厂的，后来就没看到过。 如果是二一年出产的，用到现在的话，用了四五年也挺好的。好，现在有点小毛病，修一修也是能用的。你看七十二伏死电五 a 好， 这个规格的好，现在看一下。 看什么问题啊？电已经拔掉了，看一下他已经拆了，我估计这个胶都拿掉了，看一下线不好拔掉。 哎呦哈，他已经把胶拆完了，拆起来看一下，目测一下，看什么问题哈。目测的话这边是开关管和保险 和这个掉个头习惯就能掉个头习惯从左至右。他这个地方没有脱汗，好好的，这个就是 ami， 这是两个开关管， 然后他有没动过吗？他说他修过。 嗯，通电，刚才是没问题，我测一下是不是电压低，还是不能通，看一下它正面有什么问题没有？嗯，正面，正面没有问题。 嗯，好，看一下。没看到 七十二伏啊，这个这个胶。嗯， 好，暂时看不到什么问题，还是来检查一下看它这个我们熟悉的这几个地方通病的地方啊，一个是这个出汗的地方，这个没出汗，好好的这里也没出汗。 那就看这个这个反馈的这一块，保护这一块，看有没有问题。看到了这个位置有个一 k 电阻刷掉， 看来这两个稳压管又是坏的了，看来又找到了我们前面的轻车熟路的东西了。好的好，来通电， 准备通电，让它享受我们的检测的待遇啊。来通电，测下它电压 达到两百伏。开机。好，你也知道开机，哈哈哈。开机，开机一下看看什么情况。哎，这个不要跑嘛。 跑了，我们这个老够不着的地方啊。往前一点，往前一点，这边一点。好，通电，已经已经通电了哈，我测一下这个电压，看看有没有电压，有没有 直流电压。二十一伏。哎呀，跟上一个六十伏的一样啊，他这个七十二伏怎么也输出才二十一伏， 你看电压低，直流电压二十一点四五，所以电压低。哎呀，有输出电压这。 嗯，好了，既然他这个有电压的话，好，那么说的话，这个开关管什么的肯定是没问题，前期也没问题，估计还是来源于这个反馈的问题。好，测一下，既然有电压，然后电压低，我估计这个 下面这个光藕又是保护的，要不然我测下电压是多少。他电压如果有一伏的话，证明他就是，如果他是负数的话，就没事。测一下哈， 看直流电压，零点二伏，我拿着两百度的两百伏的档是零点八伏，我先用两伏的，因为它只有一伏嘛，我肯定用两伏的来测好，两伏来测的话应该就没问题了。 嗯，不会吧，零点几。哦，没事，我点关掉了，刚才，哎，好了，来测， 刚才点关掉了，一点一还在跳动，证明这个下面这个 关我第一脚对第二脚有正向电压，一点一伏左右的好，这个是处于保护状态，那么说的话就是这个电阻加上这个稳压管问题哈，这个稳压管我现在把它关掉来测。这个稳压管 正常一个零点七左右，他如果是变成二极管，那肯定就不对了。 好，测这个文压管。嗯，调清楚一点，文压管的话，从上往下测，它这个方向是下面正极，上面负极。 好，超亮成了零点零点四九三。零点四九三的话是变成二极管了，不是稳压管了。二极管零点六九二同样 也是坏掉了，变成一个单向二极管了，而不是稳压管。稳压管一定要在零点七以上，零点七一，零点七二，零点七三都有可能。好了，超亮成了，哎，这个 还有这个电阻也坏了，这个电阻也是坏的，我测一下达到两兆，我怕它很大。好，两兆，看一下这个一 k 的， 这个看现在多大哇，两兆都不行。 嗯，两兆都是超量成，超量成两兆它都大，大到两百二十兆，看这个 e k 电阻现在还剩多少电阻额度 完全不通。二十兆超亮成，看两个角是没问题，电阻零点零，零兆 o， 嗯，电阻是零，但是这两个一 k 的 时候测它已经完全不通，好的，完全不通。嗯，超亮成。 哎，好了，知道什么问题了，把这个文压管给他换一下，这个 e k 换一下估计他就可以了。好，准备来操作，一会再来拍哈， 朋友们，刚才趁这个电路铁加热的这个间隙哈。呃，测了一下这两个 y 一 跟 y 二三极管是好的哈，这个测量是好的，那这个就就不用再重复的过程了。测量是好的，然后这个一 k 电阻肯定是损坏的，都炸掉了。然后的话仔细看了一下，这里，这里还有焊过原装的是这个样子，这里他也加焊过哈， 哎，说这地方他他的焊工不错，包括这个地方估计也焊过原装的，这个地方没那么平，没那么凸，你看 这个地方他焊过哎，然后焊过看，哎，奇怪了，这个为什么要焊他呢？因为有电压呀，有电压这个大部分都是正确的， 哎。这是一个消磁器二极管，这边有电压，电压还能稳定，应该就是反馈电路的问题，所以他现在目前没有找出这个反馈电路这一路的情况，哎。他这一路，你看从这个正规的 八十三点七伏左右经过一个稳压管，然后再连通这边，再经过稳压管往到这个底下，你看一个铜皮，看到没？从这个中间过过，过，过了，这里有个 e k 电阻，过了这边， 再过到这边来是一个 y 一 跟 y 二三七管到这里，然后他这边通过了，到关。我，好，你看，从这里过来到关我， 所以说他这个是关我供电的一个地方。好，所以说这个是一个保护关，我电压一旦超标，那么说这个电压传过来就是高的，这边一高，要么把这个损坏，要么就通过大电流过来，让这里有电电流， 对不对？这里有电流，正向电压一过去立马就开始保护，所以雅迪说了，做了这个保护，做得很好的，哎，恰恰是这个隐形的这个保护，那么说很多朋友就没找到这一路电的原因，哎，好，那现在的话，他把这个 小的二极管，他把它拆了重新焊了，我刚才翻过来看了一下，真的不可思议的，他怎么能够？他把螺丝拧歪了，他怎么能够这么细致的能够把这里面的抠出来，放大看一下， 你看他把这个胶给他抠下去了，好，这个胶给他抠下去，然后我拿手电筒大，大家看一下，可能不太好看，拿手电筒看， 你看，把底板都抠出来了，看到没？ 这个是一个消磁器二极管底板抠出来，然后还把这个二流川上面的漆都抠掉了，你看他拿螺丝刀去抠，然后这个螺丝上面是歪的，关掉， 嗯，看到没？这个，这个螺丝不好看，嘿嘿，这个螺丝， 哎呦，这有磁性啊，嗯，这个螺丝呢？还是歪的，你看歪的这里，然后上的时候使劲拧拧拧，还把这个二维窗给它刮坏了， 你看，哎呦，太可惜了，刮的漆都掉下来，不过还好，应该他不至于有有绝缘的问题。好，等下试一下，如果有的话，这个还要涂在绝缘漆上面，同时都跑出来。 哎，这位朋友呢，他的理论知识还不过关呢，过关的话只要有电过来，那这个东西是好的，不要去动它们。好， ok， 希望这个东西没什么事。好， 我来按照我的方式来操作。好了，同志们，这个七十二伏四点五安的这个雅迪 充电器已经把这个该换的这个一 k 电阻已经换好了，然后这个两个损坏的文压二极管好，应该加起来是那天我测的数据是一百零八伏，现在我看他 按照这个规律的话，应该比该电压多三十伏比较好。现在我又增加了一个七个， 七个的话有一百二十六伏，正常的话我看那个稳压管参数的话有一个六十二伏的，估计这两个是一个六十二伏，等于一百二十四伏， 六十二乘以二一百二十四，现在我用一百二十六来替代刚，我估计是可以的。好，现在来测一下，这样的话保正确保他这个四点五二是不能输出的，功率不够。好，现在来通电， 哎嘿， ok， 看到没，绿灯亮了，我们来测一下他的这个电压是多少，正常的话应该是八十三点，他这款很好，大概在八十三点六到八十三点七，非常标准。他这个看一下我这个电压。啊，是两百伏吗？啊，是好， 直流电压，二八三点七五，看八三点六八三点七，这一款非常准确。好的，既然能够待机的话，那现在我给他充电试一下。通电激活一下啊。嗯，已经通电了，给他这个口条电源搞上去， 口条有声音，好，激活来。嗯，底下还没记好。 嗯，可以的，二点四安，八十八点一。好，我这边测二点四安，实际上他可以达到四点五安是没问题的，因为我们这个设定电流是二点四，现在非常好，能充电。好， 转灯看一下怎么样。好，零点三五，灯转了。 ok， 但是风扇不转，他的风扇反复折腾的时候，他已经断掉了，断了一根线在这里。你看好他这个风扇已经断了一根线， 这根线是风扇的线。好，现在能转绿灯也能转红灯。好嘞，可以等这个二极管 六十二伏的。网购的到了，我把它这两个换上这个版就可以了。好，现在已经很好，能够充电，能够转灯。嗯，也能够转红灯。你看好，现在没问题了，好关机。 哎，这个虽然是会修理，这个已经修好了，但是我在想为什么会损坏。其他地方没有脱焊，包括这个电容也是好的。好，都没有脱焊， 表面上看没有脱焊，并且这样换过来的话也能正常充电。后来我就仔细看，发现这个地方肯定是接触不良 好，你看有脱焊的迹象，他震动过程中间肯定有，你看明显看到这里，只是没有断掉，可能在某一瞬间震动的时候，这里断掉的时候电压就升高了，升高的过程中间他为了保护电容，所以这两个稳压管就击穿了，然后下面这个 一开的也损坏了，导致这个光，我进店以后这光我就开始反馈过去，开始保护，所以说这个地方还是有问题的，你看啊，这个地方要把它，这个地方要把它重新补焊一下，你看明显的这里已经 接触不良了，可能震动一下，接触不良的时候这个脚立马不能反馈到这个好，这个刺激地波电容这个位置，这个位置肯定超过一百伏好，他超过超过这个电压的时候立马反馈到这里来，到这里烧掉， 就接下来保护好了。现在我们因为他路上运去运，运输的过程中间震动，他这个又好像接触好了，所以现在我们再来测的时候发现又没什么问题，除了这两个东西， 这两个东西加上这个，但是真正修理的时候肯定要找原因，这两个东西他不会无缘无故的坏掉，所以找出原因以后就知道这两个东西坏掉的话肯定跟这个四 g 电容超压有关， 他这个超压的话跟这里接触不良有关，所以我们以前修过，现在重点找这个位置，果然又能发现他这里哈，你看跟上一个一模一样， 上一个是完全断掉，这个它没有完全断，可能震动一下又断，不震动它又好，现在我们是平静状态，它是好的，如果震动一下可能又不行了，到时候我换了这个二极管啊，换了这个文压二极管可能又会烧掉，这个一 k 又会烧掉。 好了，赶紧给他补焊一下，然后等这个稳压二极管来了，就给他换上，给他修好好了， ok， 嗯，这个又在报警了，二十分钟以后，他滴滴响响完以后他就关机，哈哈哈，好了，给他补焊 好了。朋友们，这个参与文押电路的这个三极管哈，也是我第一个，前几天修的时候这个全部脱焊，造成这边呃，这个爆掉以后，后来他装反的那个充电器也是这个地方脱焊，现在我把它焊起来了哈，看怎么样？ 现在补汗了哈，刚才这个地方是脱汗的，现在这三我都把它补起来了。好了，现在的话就等这个稳压二极管六十二伏的两个，等它到了给它换上。好，其他方面都没什么问题了。好了，已经修复。 ok。

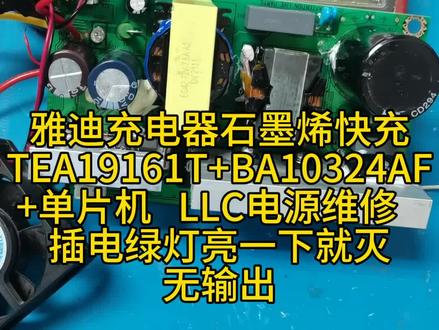

嗯，闪电亮一下就灭了。 雅琪充电器，这个是这个网友系修过，然后我让他扫电子小五，抖音上电子小五， 他已经联系上，但是正好电子桥可能有其他原因吗？又不能修吧，所以就轮到我修了。 雅迪怪中嘛，四点五安七十二伏的石墨烯充电器。 首先呢，故障称上是，嗯，开店以后灯亮一下就灭完了。 然后检测这边没有输出，但采用的芯片是这个 t a 幺九幺六幺 t 的这个控制芯片灯是补的， 问题就是这个电源输出这个银角，充电器输出这个，这个银角啊，可能长期发热，一个过拱在这里，另一个过拱这里，一个过拱是风扇呢， 这个锅拱是这个电源电压反柜的，这里有个二十二 k 的，通过这里又又跳到这里来， 这二四 k 的刚开始的时候只是以为这个地方烧断了，这里是连在一起的，当时以为是这里连在一起的，后面就直接把它并起来了。当时把这个并起来了， 并且来出现的就是电压才有四十七伏，而且风扇又不算，所以就搞不清楚，我以为是他，他设计有这个低功耗或者一定要接上电饼才有这个压力啊。 当时检测的思路是，嗯，可能觉得饱和，但是当时的主要 主要维修思路是要检就设置这个芯片周围的这个电压好，是否有保护，在什么状态，一起 去查这个 ta 幺九幺六幺 t 的这个资料，而且这个引脚的电压还有重点查这个反馈， 当时测出来这个二点六几的这个反馈电压，去看那个数据表也看不出什么问题吧， 后面就拿了另一个充电器，直接并这个输出电源到这里来，还有这个供电柱来，然后一量一量的话，好像这边这又是正常这个关口，这边有这个衣服的压将 这个冬天就保护的话，我们想测这些电路都没办法测试，所以说烧成了一定的误办。 还有当时发现这个问题的时候，又连接的时候又又没有考虑到这里还有一个反馈电阻，导致电力又低，后面 后面又是直接把这个光偶去掉，然后在这里算一个可调电阻，之前用一个一百 k 的可调电阻来，在这里算 小的话，这个电压很低的话，这边也是保护，连灯都不亮， 然后把这个电压调到有二点三几吧，三点二点四的时候灯开始亮了，就可以感觉到他在工作， 不确定是哪里问题，要排查的时候，一测这个电压，一测这个角就扒了，就烧了这两个管， 一烧管以后，然后才想着要要来排查下面的这个电路，这个是 b a 幺零三二四， 这个 a f， 这个是一个运算放大器吧？是运算放大器，这是一个单变机吧，这个已经被打磨掉了， 而且这里还有四个插口，估计这个摊面机是可以刷起的，然后初步大概分期的话，这个一角和十四 角，一角是电源五伏十四角之地，嗯，我估计是 pic 幺六 f 系列的，这个挡边机好像跟我那个 p b 两千吧， 我 b b 两千是那个 p i c 幺六 f 五六八四有点类似。 后面查这个运放了各个反柜角之后才查，查的时候查到这边， 然后就就发现在在这个断了，发现断了弄好以后才有四十七伏，又感觉又不对头又不好上电。 电饼绿色后面去网上查了看了，好像充电头有个是雅缇，好像是是多少伏了？六十伏啊，十安了，看他的电路一模一样。嗯， 我觉得大家稍微卡一下返回电路就可以说为这个，这个是七十二四点五安， 那个是六十伏吧？是按其实这应该是通用了，稍微改一下反馈电阻，还有设计这些那个探边器的一些东西的话就可以通用了。我看到的那个拍出来里面的元器件都是一样的， 现在通过兄弟 调试的话已经能够正常恢复到八十三八十三点九吧这个电压了，差不多八十四的电压已经属于算是修复好了。

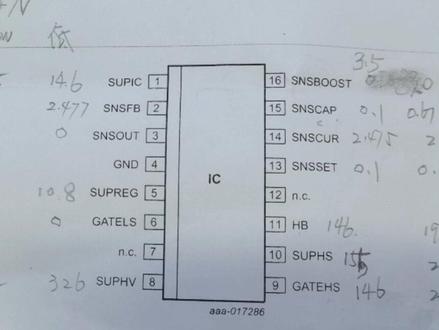

嗯，今天跟大家分享一下这个雅迪电动车石墨烯快充四十二伏七点五安这个充电器的一些电路原理吧， 当然使用的电源芯片是恩世普的 t e a 幺九幺六 e t 在这里。 好，这个关藕，这个是八幺七， 这个光偶，然后这个充电器有点难修饰，因为没有切塑过这个电源芯片。这是一个 l l c， 嗯，就 l l c 的一个鞋身电源嘛，有一，这里有一个电杆，这里有个电容，这里是那个电杆变压器， 这 l l c 的话跟我们传统的用三八四二啊， 那鞋子有点不一样，还有那个 dl 四九四，这个方案有点不一样， 这个电源难修的话也一个也是。嗯，通常我们都是用这个四三幺来作为这个反柜吧， 但是这个反馈的话，他不是用四三幺四三幺的，有个三高的二点五的七寸电压，他这个是用运方， 这个 b a 幺零三二四 a f 四比四运方 运转放大器，他是用五伏分压来做一个基准的那个伤口压力吧。嗯，这里有一个 这个单便器，这个单便器厂家已经打磨过了。这个充电器是社交续能嘛？好像是，艾玛，艾玛，好像也用这个，他们厂家的充电器是原厂的。 呃，这个充电管理芯片应该是一个弹变机，它的衣角 一角是五伏，然后十六角，十四角是 d。 嗯，我猜有可能是 bic 这个幺六系列的 j c 幺六 f 六八四或其他的，它这边还有这个四个声角是可以对，应该是个 可以对弹编机进行编程了。 这是一个十二伏的七八幺二吧，十二伏的那个稳压稳压器吧，电源这个转换器，这边是七八零五吧，五伏的稳压器， 嗯，这个是四级绕锁，这边出来的是砂锅十二伏的，然后再塞到这边来进行这个稳压， 这里是那个单向拱 公轨吧？ p t b t 幺五三，这个应该是那个电流检测这个电流检测这个电阻， 这边这个高压部分，高压部分带有个四级绕锁，这边过来， 过来的话经过整流以后进是要进，进入这个 幺九幺六 t 的一角，一角就是电源，嗯，我们来看一下这个 其他的，那这个是一九一六 e t 安置补，好像是一五 五年，二零一五年才上市的，这是开关管莫斯管六零二五零九六 f 零九六，好像是十 零点零九六毫欧。下面我们来看一下这个 电源芯片对接各个音角的功能。

啊，来哟。

这款是电动车充电器，适配四八 v、 六零 v、 七二 v 铅酸石墨烯电瓶，二零 a h 专属适配冠能系列智能充满，自停高效散热，防过充，更护电池。

我说你们对电动车压根就不懂，你们又不信要犟。有个客户跑来就说要换石墨烯电池，他问我这个石墨烯电池多少钱，我说七百五，他说怎么人家的石墨烯只要六百块钱呢？我问他六百块钱石墨烯保多久？ 他说十六个月，谁家好？人家石墨烯电池保十六个月，不都是二十四个月的吗？换电池其实很简单，我每天直播都在讲，你要盯什么？不要只盯石墨烯，石墨烯，你要盯 保修年限，还有安数。安数怎么理解呢？就像你买手机的时候，你的手机电池容量叫毫安时，电车叫安时，这个安时越大， 那么你使用的时长就会越长，那就是保修年限。什么动不动就石墨烯，石墨烯连两年都给不了你保修，他凭什么说他的电池会好？你们还要注意保修年限，假设两年，有一种说法就是保两年，那你知道他是两年换新呢， 还是第一年换新呢？下半年维，呃，下一年维护呢？所以换电池真的很简单，你只要注意安数大一点点，保修年限长一点点，且保修换新的年限长一点点就可以了。不要老是石墨烯，石墨烯的知道吧？石墨烯石墨烯的，人 家是石墨烯技术铅酸电池啊。买到那个了，老铁们就就算了，不说了。

这个粉丝大哥是神庙的，最近他的电动车也是骑不远，老充电，从神庙骑到县城，再骑回去啊，都有点困难，这马上都要快过年了，家人也都快要回来了， 都要骑电动车，这天天充电也不是办法。他关注咱很长时间了，基本上每个视频都给咱点赞，都想让咱给他的电池也检测一下，如果是一块电池坏了都换一块，如果要是都不行了，都都给他换掉， 咱给电池拆掉一看，他车上这这组电池是雅迪的石墨烯二代电池，从买电动车啊到现在没有动过，已经用快四年了，现在跑不远，属于电池整体老化造成的。粉丝大哥二话没说， 直接让咱再换一组这样的电池。他用过这个电池，知道这个电池好，不像普通电池那样，用个一年多都不行了，都得老充电，用好电池呀，更省心更省钱。 屏幕前的粉丝朋友，如果咱的电动车跑不远了，也可以来找咱，我是张海峰，一个在息县干了十八年电动车生意的修车师傅。

电池问题，气嘴，装个气嘴吧。这个也不能怪你，这个是煤气，然后气嘴已经给它撵掉了， 这应该是有漏气的地方，这个轮子他不会无缘无故的煤气啊。这个但是测也测不出来，因为啥？因为你这里边打的有胶，你看看 我们特一般都是下边放个水盆吗？你里边打了有胶，那个水他就受这个重力，他一直在这个地方，你随便转他都在这个地方， 他就又堵住那个眼了，但是你受力就是你坐上去一起，他肯定是有受力的，他就可能又又能拿，他就是即便漏气测测不出来，但是你使用的时候他会出现那种正常的漏气啊。好，搞定，这个得拆开看看吧，咱先判断一下， 对，一百 开了没有？你看开了是吧？不是线虫了，就是缩型有问题了。 ok， 搞定。 是这个车是吧？ 这车多长时间了？ 来加一下油门，叫我看看。 加 电池问题， 这块就坏了，是一层，看他素质吗？哎，这个还可以，这是二十二点八，八 十二点七，那块生锈的还还那啥呢，十二点六 啊，好了，搞定。

为什么你的电动车电池一年就换，而别人的四年才换，是因为你的充电方式不对。 第一，不要充电器交叉混用，以大充小，比如七十二伏充电器充四十八伏或者六十伏的电池， 就会造成电池鼓包，最终报废。第二，不要使用快速充电桩给电动车充电，该装置充电时输出电流较大，虽然短时间内确实可以充部分电量，但是我们常用的电池通常不支持大电流充电， 就会造成电池不可逆的损伤。第三，不要电量用光后再充电，偶尔一次深度放电问题不大，但是经常性的深度放电会导致电池寿命大大缩减，建议在电池电量剩余百分之二十左右充电最好。第 四，不要长距离骑行后马上充电，刚刚骑行结束，电池表面温度比较高，如果马上充电会加剧电池升温，一定程度上影响电池性能。第五， 不要电动车长期闲置，不用也不充电，蓄电池都有自放电现象，如果长时间闲置不齐，需要至少每半个月将电池充满一次，防止电池饿死。
