参数化绘制弹簧 在装配设计中难免会使用弹簧键，但是在三维软件的装配设计中，弹簧键是一个组件来管理的。通过装配环境的约束功能，装配的弹簧是无法实时根据装配的运动仿真来产生形变的。 下面我们将使用一个减震器装配体为例子，介绍在中望三 d 中，如何使用参数化建模的方法来实现弹簧键在运动仿真中的形变与随动。 首先让我们来装配减震器，打开中望三 d 新建文件时，类型选择装配，此类选择标准并命名为减震器。 点击确认按钮进入到装配环境下。接下来使用插入命令，分别插入已绘制好的减震器各部分零件。首先插入吸收器顶杆，为了后面的运动仿真，我们将此组件以固定组件的形式插入， 然后插入减震器芯，此组件需要参与运动仿真，所以不用固定。 通过约束功能分别向甘心和装配孔世家同心约束，将这两者进行装配。 继续通过约束功能对该装配体施加共面约束。注意，为了保证后续运动仿真，这里需要设置一个可运动范围，这里设置为零到五十。 最后再插入下弹簧电螺帽，同样通过同心和共勉约束来将其装配到减震器上。 为保证运动方向的合理性，使用约束功能将吸收器顶杆和减震器芯进行平行约束。到这里，除了弹簧以外，所有减震器的零部件就都装配完毕了，可以拖动一下检查减震器的行程是否合理。 接下来使用参数化的方式绘制弹簧。在装配术的最顶层，点击鼠标右键，以插入新建组件的方式创建 组件，并为其命名为弹簧。 在 y z 平面上插入草图来绘制弹簧的截面， 捕捉上垫片的底部，创建一个半径为二点七的圆。退出草图环境， 点击插入菜单，点击方程式管理器，创建名称为 a， 表达视为时的变量作为控制弹簧加数使用。使用查询选项卡中距离命令 选择面倒面的测量方式测量弹簧顶部到底部的距离。在结果控制离保留机距离选项，并将其关联检查结果设置为变量变 亮明，命名为基。 切换到造型选项卡，点击螺选扫略按钮，轮廓选择草图绘制的弹簧结面，缘轴选择复制轴。 加数数量通过表达式的方式插入变量 a， 距离长度通过表达式的方式输入变量，即下划线机除以变量 a， 点击确定弹簧，绘制完成。在数据交换选项卡中找到参考命令选择面参考形式分别对减震器芯的底面和下弹簧电螺帽的顶面进行参考，生成参考面。回到 造型选项卡，点击修剪使用生成的顶部参考面对弹簧的顶部进行修剪。重复修剪命令使用生成的底部参考面对弹簧底部进行修剪， 隐藏顶部和底部两个参考面。回到装配空间，这样整个减震器就装配完毕了。 现在就可以拖动减震器的减震器芯来对减震器进行运动仿真了。改变当前装配状态后，可通过刷新功能来刷新装配体的当前状态，这样弹簧就能够跟随装配体的运动状态自动调节自身行变结果 是不是很有趣？赶紧来试试吧！

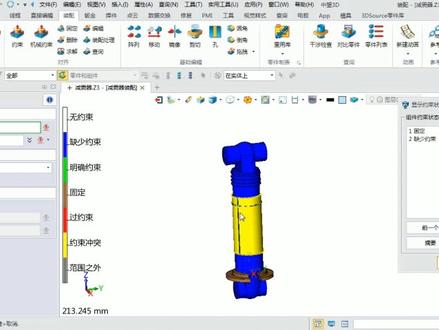

本次课程主要通过减震器的装配过程学习装配约束命令的使用，且通过弹簧的装配了解其中一种弹簧装配方式。 点击打开命令，找到已经做好的减震器文件并打开， 在管理器中可以看到所需零件均已绘制， 点击零件或装配名称为 给减震器装配 确定。进入建模界面， 切换到装配管理，以便后续使用。点击装配选项卡插入， 选择塔盘 位置为零点，勾选固定组件， 确定完成。再次点击插入，选择活塞干 放置在任意位置，点击火塞杆与卡盘柱面 同心约束 确定。 点击火塞杆与卡盘平面 重合 相反 确定。 接下来进行活塞装配插入， 选择活塞放置任意位置， 选择活塞与活塞干柱面 同心相反确定。 选择活塞与活塞干侧面平面 平行 共面确定。 点击查询，查看约束情况。 拖拽活塞可以进行移动。 再次点击插入压板， 选择压板与活塞柱面 相反， 童心 确定。 选择压板与活塞平面 重合，偏移距离负四十五 共面确定。 接下来进行弹簧装配，插入 复位弹簧， 选择弹簧与压板平面 重合相反 确定。 选择弹簧与卡盘平面 重合 相反 确定。 要将弹簧约束到活塞，童心 需要打开外部基准面， 分别选择弹簧与活塞的 xz 平面 重合确定。分别选择弹簧与活塞的 y、 z 平面 共面重合确定。 隐藏掉外部基准面装配完成，查询整个装配体约数情况。 拖拽装配提可活动装配提有一定的自由度，可保证减震器的伸缩。复位弹簧再见模式进行了，零件配置 可查看弹簧伸缩状态时减震器的情况， 右键点击复位弹簧，选择配置中的 s， 可看到压缩时减震器状态，点击配置默认 回到原始状态。以上便是减震器的装配全过程。

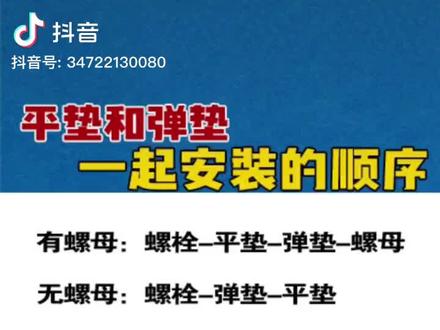

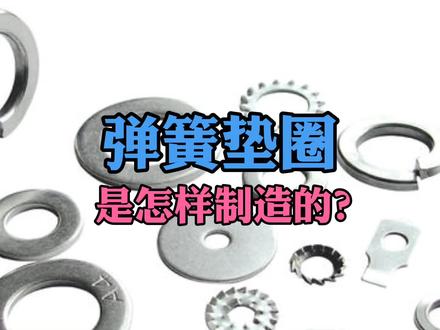

平电和弹电有螺母的安装顺序为螺栓平电、弹电螺母，无螺母的安装顺序为平电、弹电螺栓。 冰电圈和弹电圈属于紧固件范畴，冰电圈是套在螺栓或螺钉上使用，加入平电增大了弓箭的承压面积， 保护被连接线表面不受损坏。弹电是断开的，那种不平的弹电起到阻止螺母回松的作用，所以弹电是挨着螺母的，广泛应用在经常拆卸的被连接线上。抖音。
