吉利熊猫充电器维修教程

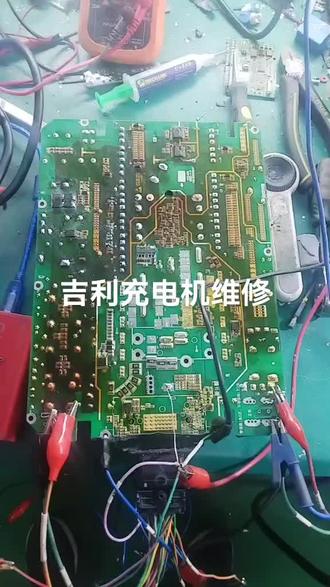

这是修一个吉利熊猫的充电器，现在刚接好线，然后上一个二百二，看一下是什么问题。现在现在接上电以后，发现这个板子他没有任何反应，先测一下这个电压二百二有没有 二百二十五伏，这个二百二电已经到了这个板子上了，已经到这了。 然后我们现在给万用表打到电压档，直流电压档，测一下电容上的三百有没有 三百零九伏电已经过来了，但是这个板子没有任何反应，不工作，看一下这电容上面有电压，没有零伏没电压， 再测这边这个地方也是零伏，这个板子的电源电路都没工作，上电之后这个板子没反应， 也没电压，证明这个看电源没工作。这个板子是电源电路出了问题，然后这块小板就是电源板， 我们把它拆出来了，初步怀疑就是这个板子的问题。然后我们先来测量一下，看一下这个板子是哪里的问题， 现在这边上了个三百伏的电啊，照这现在这个高压正负已经送到这个板上去，然后这个板子应该工作， 前面这一块我们直接跳过，跳到有问题的地方，这是二次供电， 现在现在测的是这个地方这个二极管，这个是芯片的二次供电， 然后现在这边上了三百五电，现在二次供电一直在跳，这个电压正常不会跳，他现在稳不住这个二次供电的二极管，二极管他的这个阳极这边是从这边， 他的阳极这边他是从，他是从这三个从这个线圈过去的， 但是这个线圈的 d， 这个 d 他 跟这个芯片的 d 不 通，现在这一点他是不通的，来测一下，拿着好，别动。嗯，然后然后这个这个中间这个点就是 d 线圈的 d 线圈的 d， 它它通过这个线圈出来，然后到了二次管，二极管阳极才是通的，然后二极管的阳极从这边出来，二极管阴极从这边出来， 阴极它从这出来，它是到这个芯片的八号角 啊，是到这个芯片的这个六号角。出错了，六号角是二次供电，然后到这个角是通的，但是线圈这个负极它跟这个芯片的 d 它是不通的，正常这个 d 要是一个 d， 现在它不通， 然后这是 d 不 通，然后我们打到电阻档， 然后它的这个阻值特别大， 基本上就是测不到阻值，没有，所以这个点应该跟这个点它要通， 不通的话，不通的话这个二极管的二次供电他就没法形成回路，没法给这个芯片二次供电来提供电压，他就没法正常工作。 现在拿手机来照一下，然后他这个水电筒可以发现，那你拿着手机别动，好，别动，然后这个就是 d， 他这个点应该跟这边，你看这个板层，这个黑线走的就是内部的板层走的线，他这跟这边应该是通，你看板层的线都有这个点 在这焊了一根线，在这跟这拉一起，现在这个这个地就通了，这样的话才才是正常。然后现在上点试一下，然后现在给他试一下 再测，哎，对，别动， 然后在这 二次供电电压是十一点二伏，现在就稳住了，很稳，现在把电压调高， 哎落这还是十一点二，十一点二伏，很稳定， 现在就正常。然后这边这组供电它是十六伏，这组就也是稳定的，然后这边这组数据 就是十八点六，然后这个就是这个芯片，就这个芯片就是这个。 然后他其实问题是在哪里？就是说你这边就是你这个边是这个二百二的供电吗？交流电吗？过来通过整流桥整流成直流电之后三百一，他过来之后，他会先通过这个电阻给这个 hv 这个角先供个电， 供一个启动电压，让芯片先启动，启动之后这个芯片它的 ot 引脚就会输出来控制末丝管工作。末丝管工作之后，然后它的话这边是二次供电，二次供电，末丝管一工作之后，这边二次供电就会有电压通过二极管这边整流输出，再给芯片的 vcc 这个角就六角来供电。 问题就是这边这个地他应该跟这个地是通的，这边这个地跟这个地应该是通的，但是他这个地跟这个地就通不了了。 所以说他二他这边工作之后，他二次供电，他的这个电压他充到这个芯面上，他无法再回到这个线圈，无法再回到线圈了，他无法形成回路，这个电就充不过来， 导致芯片就工作，工作不起来，工作不正常，所以说把这两个 d 连在一起就可以了，本身还是因为这个 d 线断了，这个 d 跟这个 d 不 通了，也就是这个 d 跟芯片的 d 是 一个 d。 我 们现在分好线先给他试一下，先上个二百二，这边 现在这个灯已经亮了， 十四伏了，有电压了，然后这边是三百二十伏点过来这边应该也有电， 三点三供电都有了，这个灯也亮了，指示灯 现在这边它输出了两百伏， 这是带的附带，这是在这测试，然后现在等待，等它现在试了，现在这电压试了，它是三百伏， 输出三百伏 ok 了，可以正常工作，然后电压改成四百伏， 四百了， ok， 修好。
