hypermill2024如何编辑刀轨

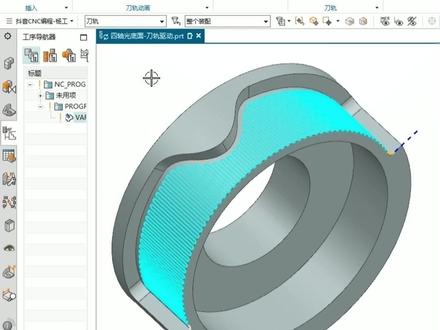

我是杨工，今天分享一个四德光底面，利用刀轨驱动来编程，那么当前这个刀轨的话，是一把的士的平底刀。哎，没错，那这个成语怎么编的呢？ 比较有趣啊。首先插入工序，我们选择旋转模块里面的旋转底面洗，但旋转底面洗呢？他只能这次求道啊，我们指定下底面，在底指定一下侧壁镶切面，侧壁选中，那光底面的话，肯定要给壁留余量，不留零点五 旋转轴， xm 轴，我们使用沿轴向往复布局的话，这边我给大点啊，比如说给个两点五毫米一刀结合体指定要部件，那么这个程序直接生成。程序生成好之后，那么现在是求刀的， 实际上你现在可以现场上机的时候，你用一把平刀上机干也行啊，但是不够直观，那么我们想更合理更直观的话，你可以插入工序，再使用多种模块类的可变轮廓洗刀具换成平底刀啊。 那么驱动的方法有这个刀轨驱动，但是刀轨驱动的话，必须要有刀位文件，也就是 crs f 文件啊，就是这个，那我们先把这个程序的进退刀和安全平面给它取消掉，也就是说我们把进退刀关掉， 按照平面取掉这一刀啊，给大家无生成，只留刀路，然后输出一下 csf， 那输出位置我们就放在桌面。接着你在选择可贝龙和洗使用这个刀轨驱动，你选择一下我们这个 cs 文件， 选择一下确定，那么你再把刀走，使用与轨迹相同， ok， 生成，那么这个道路就没有任何问题了啊，这是平底刀的，你看啊，包括这边 都是没有问题的，侧壁都是有余量，学会点个赞。店铺有高本 ug 三轴建模编课程，每晚九点直播， ug 多了公开课。

大家好，我们看一下这种五周联动的开速神器是怎么做的，当然在 ug 高版本里面他已经有专门的联动开速策略了，如果说你使用的是低版本，也想实现这种联动开速的一个效果，那么的道路我们应该怎么去编呢？这里我使用的是 可变能够写段中的边界驱动来实现的，那么接下来的话，我就把这个道路完整的一个编制过程给大家分享出来。视频制作不易，感谢大家的点赞和分享。 首先的话我们需要把这个边界线给他做出来，我们切换到剑魔，我们使用这个在面上偏置的命令，直接选择这个边线，在这个面上去偏一个他的刀具半径加一个余量，比如这时的六个方面刀具，我们就偏这个三点二，然后点击确定， 接下来我们要使用这个技术平面命令选择取向个点，三个点干嘛呢？我们要在这个湖面下面大致的创建一个技术平面，选三个点，比如说我们在这个中间的位置选一个点， 在中间选个点，这边也选个点，那目的就是创建一个大致铺在这个门面上面的一个进入平面，好确定。接下来我们还是使用进入平面的命令，把这个进入平面稍微往下面给他偏一个距离， 选择他偏一个，你说偏一个十毫米，好确定偏一个距离以后呢？接下来我们就使用这个投影的秘密啊，把这个曲面啊，把这个曲线投影到这个平面上去，那选择这个曲线投影到哪个面呢？就是这个刚刚做这个底下这个面啊，偏着这个面， 好，再把这个实体调出来，我们头顶的方向选择这个朝向点，选择哪个点呢？朝向我们这个圆弧啊，一个圆弧，这个球中心，因为到时候我们刀主的话还要反向头晕回来，所以说我们要选择这个球的中心，然后我们刀主的话，他也是垂着这个球的中心的。 好，我们点击确定，接下来我们现场显示一下，我们可以看到这底下就被投影了一个曲线出来，接下来我们切换到这个加工模块，我们重新新建一个策略， 选择这个可变的默写刀具号，我们选择六毫米起刀。好，这句话你可以选 mc， 也可以，如果有模拟的话，你选 vokpe 的。好，确定进来以后呢把这个 你说我们这话就可以选一个面，或者选一个实体都可以，如果说你要计算快的话，你可以选择面，然后点击确定。接下来的话 把这个驱动方法里面选择为边界，把扳手点开，接下来我们就选择这个边界了啊，好，取线和边，这里要选择对中啊，一定要选择对中，然后呢我们线框显示，我们把这底下这个再选进去。 好，我们选择把过滤器里面选择为相对体现，以后呢直接给他一次性选中。好确定啊，再次确定，这里的话选择跟随周边啊，这里选择向外，然后呢我们选择顺序， 刀具我们给个很硬的，只要稍微布局不要给太大，比如说我们六个好面包，每个两个啊，两点五都可以，如果布局给大以后呢，他可能会出现材料，到时候模拟时候呢，如果出现材料就给他改小一点，好，确定 这个弄完以后呢，接下来我们就把刀主定一下，刀主就是什么呢？就是我们的远离点，远离点就是远离我们这个 球星，选他，这是我们刀手方向。好，接下来我把这个切三度点开，因为我们要多层切区，要把这个多道路给它打开。六有零点五啊，这个因为厚度是六毫米，然后余量主要是这个目前的几份余量，我们给一个啊，开松吧，好，确定， 然后飞机移动点开，我们要把近刀重新设置一下，这里的话我们要使用这个啊，顺时针以螺旋的方式来进行一个切，切的高度给一毫米，直径可以了，角度给个三度，对吧？推到的话我们可以不用那个，我们直接给他改成台刀啊， 因为是开出吗？没关系，好好确定，其他的参数我们就不改了，转出进给给，以后呢，我们直接点击生成。好，我们看一下，这就是一个我们刀路，把那个刀 给他放进来看一下啊，他这个鱼量的话，因为我们是放好了的，刀主的方向呢，完全是按照我们这个远离点的刀啊，这个刀主来进行计算的， 镜头也是螺旋的方式，比如这就是一个联动开锁一个城市。好，我们的分享就到这里，感谢大家的观看，关注我学习更多优技知识。

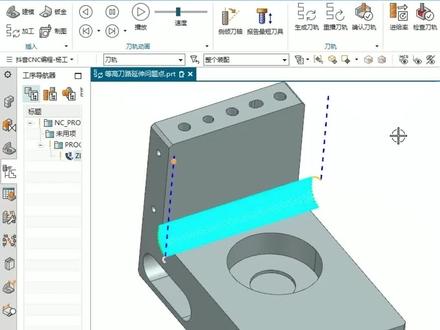

大家好，我是杨公，今天我们来讲一下关于深度轮廓系延伸道路的问题点，那我们插入工序，选择等高系整定下刀具，十二亿元一刀，然后每刀敲深度就有零点二五一刀折体指定下部件敲去，我们只加工二角的话， 那开出肯定要打开在边上，延伸刀率只有百分之五十五，然后那你可以使用往复吗？更效率更高，就混合，那混合的话，你就可以使用直接对变进刀了，误差这里我们可以适当的改小一点，比如改成零点零一生成， 那么你会发现，哎，我们最后的这几道啊，他老是会打弯啊，会转弯不是我们想要的效果，那么这个时候你可以尝试的啊，把这个弓叉调小一点，比如改成一个 mu， 当然你发现他并没有什么效果。那实际上的话啊，我们应该在选择敲区的时候，你要把底面选上啊，因为底面是个平面 工厂呢，你也不需要给这么小啊，实际上你给这么小的话，根本就没太慢了这款程序啊，比如我们给五个妞 好，那么这个道路哎就正常了。但是如果有的朋友说觉得，哎，你这样太复杂了啊，那 我们还可以换另一种方式啊，用进退刀，也就是说我们在颜色的时候容易出问题，那么你可以把这个侧里面的啊，照片延伸给他取掉啊，然后我们还是混合，但是我们用进退刀就是用传递方式 分销啊，把禁刀改成开放区域的一样吗？我们现行禁刀保底，直行百分之，比如六十五啊，高度的话就可以不需要了，因为开放区域的转移快速里面 直接进刀，好，我们再次升这个道路啊，哎，他就可以看到啊，也能解决这个问题。好，当然如果最后这几种方式都不行的话，那么你只能啊把这个端面 两端都往外偏啊，到半径比如五十二米刀一八十六毫米，那么你再来啊，这个时候我们这个复制，就算把这个复制下来练练下来啊，就是我们可以不用去给这个延伸啊，直接对变进刀 啊，然后你直接伸行道路，这个时候的弓叉啊，其实你都不用改啊，他肯定就是一个丝，他也不会有问题，因为你是把体进行一个延伸的 啊，可以看到啊，这说到实际上我们这个体已经延伸，这是偏执过之后的体啊，道路的话你看他不会扭曲， 学会点个赞。店铺有高原本邮集三轴建模编辑课程，每晚九点直播邮集多种文化课。
