大疆t50fpv外壳拆卸教程

哈哈哈哈哈哈。

今天我们来给大家的 fpv 换一个绿棒子，首先我们用内斗角螺丝刀把飞机正面的四个螺丝还有侧面的四个螺丝先把它拆卸掉。 好，这个螺丝我们已经拆完了，接下来我们拆掉飞机的原弹保护壳， 然后我们取下飞机的外壳，记得先从两侧，先从两侧把这两侧剥开， 然后我们就可以从前面的一次就可以把自己的外壳采取掉了， 然后我们给他换上新的外壳， 换外壳的时候我们先要对准前面的两侧，还有后面卡住以后，最后我们才是来对底部的两侧， 然后需要注意的是底部两侧的话，这边需要我们用点力使他有一个变形弯曲， 然后在卡路里面装上他的云台保护壳。 好，最后一步就是把卸下螺丝重新安装下去就可以了。好，这样飞机的外壳我们就给它换好了。

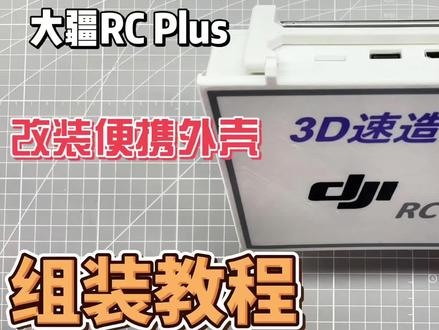

哈喽大家好，这里是三 d 速到工厂，今天给大家录制一个大疆 t 四零 t 五零遥控器的改装外壳的一个教程，组装教程我们先看一下我们改装好的一个成品啊， 侧边的话是有一个叉 d 六零的一个供电接口，是支持二至六 s 的 一个供电直供电使用，然后开关的话是在背面这里有一个斜撑支架，可以这样子斜放， 然后上面的话是一个遮阳盖板，还有一个屏幕的一个保护盖板，整体体积的话是比这个大家大家原厂遥控器要小很多的，可以看一下体积的话是有是小很多的。 下面就是我们改装所需要的一些配件，光感传感器，屏幕把手，然后供电板，电池按键，还有这个是那个电量显示的主板散热按键， 拆机螺丝最长的十一颗，然后拆机螺丝最短的是十二颗，还有天线。下面就是我们改装所需要的一些外壳的一些打印机，这个是上壳下壳 遮阳盖，然后固定电池打印机，还有一个就是支架，在拼装之前的话，我们需要对下面这两个配件的话进行一些修改，因为我们拆了摇杆，他这个 b b 响会一直报警，所以说等一下我们要把这个 b b 响拆除掉， 还有就是散热器的话它整体偏长了，我们需要从这里给它剪掉，好，我们先开始拆除 b b 响， 现在是我们已经把这音响拆掉了，然后把它放一边，接下来我们把这个散热器多余的部分给它剪掉，剪成像左边一样的形状，我们先把这个固定线的胶线给它剪掉， 注意不要剪到线， 把这个皮套塞下去，把插头拿出来， 然后从螺丝的前前端剪一下，剪一下， 这边也一样剪一下， 然后给他往下撇。 好，这样子就可以了， 下面我们开始组装，首先我们找到我们的光感传感器，第一步先安装光感传感器， 那卡在这个位置就行了，卡在这个位置就行了啊，卡在这个位置 后面的话就是这样子。然后我们把粘屏幕的这些双面胶给它撕开， 下面开始安装屏幕，要注意屏幕的排线， 要注意屏幕的排线窄的这一面在排线这边。好，这样就行了，然后我们安装主板， 先给它把这些孔位给它对上往前推， 推完之后往下压，这时候注意屏幕的排线在下面要压到了拔出来。 好的，然后我们把屏幕的排线按上去，然后光杆传感器的排线， 光杆传感器的排线是很容易坏的，大家安装的时候不要着急，慢慢来， 然后我们把天线固定一下，固定在这个角落里， 按一下就行，然后这个的话固定在另一边， 然后安装电量显示的主板，安装的时候把 led 灯周边的这个泡沫胶给它拿掉， 然后这样安装下去，放下去螺丝使用拆机螺丝，最短的螺丝 一边一颗，总共两个螺丝固定， 然后把排线固定上， 找到压板螺丝安装上，然后安装散热器， 整理一下图片的线条 螺丝同同样使用的是拆机的螺丝，一共是一二三四五颗螺丝来固定， 如果你需要外部供电的话，那么我们要安装这一个一个供电模块， 然后模块使用双面胶固定， 安装的时候要注意正负极，千万不要焊接错误，然后粘在这一个散热器上，同样可以给这个供电模块散热， 把风扇排线插上去， 整理一下线束，把线束塞到这个散热器下面去，捆到下面去。在安装供电板之前，我们需要先把外部供电的线给它焊接上去， 然后我们可以看到他这里总共是六根针脚，然后最边上的这一个是我们不需要的，我们给他稍微往外掰一点， 斜角角往外掰一点，掰弯一点，然后这个长的第二个长的是负极，中间两个短的是正极，然后我们需要接第二个负极和中间两个正极， 先给它上点锡， 焊接的时候注意正负极， 在焊接之前注意我们一定要把先把电池拔掉，如果你安装电池的话，一定要把电池的线给它拔掉 好，焊接好后就是这样子，这个是负极，这边是正极， 然后我们安装电池， 首先我们拿出来电池和电池的打印机，打印机上面分别写着 l 和 l 是 左， r 是 右，然后我们把电池线朝下，线朝下滑落进去，右边也是一样的线朝下滑进去，这边滑到底处去， 然后我们安装供电的排线 好，安装好排线之后，我们要把电池插头插上去， 此时模块已经供电了，我们安装的时候要小心一点，不要让它短路了。 原先它这个这里包的是有黑色热缩管的，我们要拿东西给它划掉，去掉它，要不然它硬了。好，我们对准孔位螺丝是拆机螺丝，最短的螺丝两颗来固定它， 然后我们安装按键开关安装排线， 这个插头先不插，先固定好之后再插到使用三个短螺丝， 然后插入电源插头，从台上的中间插过， 整理一下线，然后我们安装电池， 电池使用的是两颗长螺丝在侧边固定， 安装另一侧的电池， 整理一下线，同样也是两个长螺丝。 好，然后我们充电测试一下，好，充电正常。我们开始安装后盖，在安装后盖之前的话，我们需要先安装开关按钮，按钮的话我们需要先安装开关按钮就行了，这里面点一下这个就不用了， 然后从这里塞下去， 摆正一下方向。安装好之后的话，我们需要安装把手， 这个角度是朝下的， 然后安装后盖板 按压一下，然后使用五颗长螺丝来固定 好，然后安装支架，支架是这样安装的，同样使用的也是两颗长螺丝， 支架安装的时候尽量给它靠左边或者靠右边， 螺丝拧的时候试一下有没有阻力感，有没有阻力感的话也不要再往里拧。 然后安装我们的定制的一个遮阳盖啊，遮阳盖这边是卡扣的，是有一个快车的一个接口，对准把手直接按下去就行了，这边也一按下去，这样子就可以了。 好了，我的改装教程就到这里，感谢大家的观看。

众爱卿今天到了一个大理寺，少卿寄修的飞机，朕拿出来给大家看一下， 是大江的 fpv 穿越机， fpv 是 大江发布第一款穿越机，外观设计放到现在还是很能打的，这个机器是中矿断裂，需要更换新的中矿，其它就没有什么问题了。 再给众爱卿看一下这个飞机的细节，电池保护还是有待加强，裸露在外面有点危险， 现在维修好了，朕带众爱卿出来试飞一下，测试一下各方面的性能，看一下有没有报错，有没有隐藏故障，以免寄给客户故障机问题机试飞完后拿过去清洁保养一下， 就准备给少卿寄过去了，有需求的大臣们点朕主页私信给你打折。

花三百五十块钱买的一台 new， 大家好啊，这里是小鹏，到手之后呢，把它的圈圈剪掉了，大家也看到了，有几期视频是用它来拍，看到了它比较沧桑的感觉，忽然想把它恢复到 原来的样子，因此呢，给他重新买了一个壳，借此机会呢做一个简单的教程，嗯，能用到的工具呢，首先是螺丝刀，最好再准备一把小的十字，然后需要用到电烙上按吸。先撕掉背面这个贴纸，背面有一共八颗螺丝，然后我们把电机放下来， 如果你是第一次拆的话，这个电池注点的下边是有一张跟机身同颜色的贴纸，注意把它撕下来，把这个壳拆，我们从机身的右侧开始拆好，打开之后看到这里有个排线，第一次拆的时候这个地方是有胶的，打开之后 我们先把这个壳拿下来， ok， 放到这边云台的四颗螺丝，然后主板上面有三颗螺丝， ok， 注意这里，这是云台的插头，云台的插头第一次插的时候是有光固化树脂胶的，还有这边的三根天线，一个是 wifi 的， 还有两个是可以吐出来用的。 四个电机的供电线第一次插的时候也是有胶的，一定要小心的用水口钳把它拿下来，而且这个是高温的焊锡，所以至少要调到三百五十度左右，然后才能把它焊下来。这里的线序一定要拿手机拍张照片，不要接错了。 这个地方还有一个排线，也是顶部的按钮排线，电机这边的话是直接可以抽出来的，因为我买的这个壳呢是拆机的，壳里面本身有一个天线，只需要把按键云台喇叭一直过来就好了，云台下面有两个螺丝，一定要小心，不要碰坏的排线， 这样云台就下来了，把喇叭也开一下装这个板子上背面是有双面胶的，所以一定要小心，不要把板子搞坏， 喇叭排线还有这个按键板拆到这里呢，然后完全可以按照原样去装好，我们现在开始装，首先先装电机，红色的装，前面 两边的电机线都已经穿过来了，确认一下电机完全没有卡扣，我们现在开始装按键， 一定确保两侧各有六根线，再把主板安装到位，否则还得要拆开开始焊接线序呢，我会放在屏幕的边缘， 一定要确保所有的焊点之间不一样的短路或者是粘连。在装机之前呢，一定用电池测试一下能不能顺利的开机，所有的电机能不能通过自检， ok， 自己过了没有问题，所有的电梯都抖动，光化胶水把之前的排线还有天线座包括电机的焊接线都做一下这个保护，这种就可以不要太多，把线灯照一下， 我们现在就可以装架壳了，架壳上有一个排线，一定要注意，先安装以后再再扣，能看到这个地方，这里点一点胶水照一下，检查一下没有漏东西就可以扣盖了。 至此呢，大疆 nio 的 外壳就已经换完了，请大家点赞关注、收藏，以备不时之需，感谢观看，祝大家爽飞不炸机！

不废话，接着拆下，是传感器排线，拆开 走，你开始分离黑空白。注意这几个螺丝 背面还有 主控散热片， 电调控制板解焊， 就剩主控了。
