tps5430芯片电路设计教程

各位好，这节课我们来学习 tps 五四三零降压电路和 ldo 降压电路，我们打开立创商城，搜索 tps 五四三零，这是我们今天要用到的 bug 降压芯片，就是这一款。第一款我们点击它的数据手册， 点进规格书，数据手册是由厂家生产的，关于这个芯片的所有的相关介绍，包括了它这个芯片能够实现的一些功能，以及要实现功能所需要满足的一些要求，以及配合的相关电路 都有什么，我们这些都可以从数据手册里了解到，在这个表面这个界面上我们可以看到它这里写有了这个芯片的封装。芯片的功能是降压型，工作电压是五点五伏到三十六伏， 输出电压是一点二一到三十二点零四伏，最大输出电流是三 n， 我 们可以滑到最下面。在这里就有一个典型的应用图，是厂家专门出给使用者看的， 能够便于快速的了解这个芯片的使用方式以及其周边的一些元气件的一些选型。我们可以看到这个就是一个输入最高十九点八伏，然后输出固定五伏的一个电压电度。好的我们再回来前面这里这个是关于这个芯片每一个引角的介绍。 首先第一个引脚是固体引脚，引脚是连接高色自语电容的，它需要连接一个零点零一 no 的 一个电容 nc 引脚， nc 引脚实际上就是 no connect 引脚，也就说它不需要连接任何东西。 第四个是是反馈引脚，它是用来反馈一个输出的一个电压用来给到芯片， 然后便于芯片形成一个闭环控制。第五个引角是 enable 引角， enable 引角是用来开关这个芯片的，一般来说 enable 引角就是拉高代表芯片工作，拉低是代表芯片不工作，这里也写到了它如果低于零点五伏的话，这个芯片就不工作了。 然后这个芯片比较特殊啊，它这个是悬空尺，它也能代表尺能，尺能就是这个芯片也能工作，那之后我们就悬空不接，它也可以圈地，圈地就是我们常说的复习了，复习就连到这个角。 win 就是 电源输入一会就把电源直接接到这个角上，然后还要在之前并上一些电容，用来滤波。 p h， p h 是 这个连接这个高侧，这个慕斯管的这个源起。 p h 是 个散热引脚，绝大多数都要求连接 g n d 来进行一个快速的散热。在这里书书记手势也对你强调了，必须连接 g n d， 不 能连接其他的一些网络。那这个就是我们的这个芯片的主要引脚介绍 关于这个芯片这个电路怎么设计，包括这些电容，还有电感该怎么选型，一般来说 两种方法，一种方法就是你把这个手册读一遍过去，他的后面这里会有一些计算公式，你通过这个计算公式去把那些各个地方要的值都算出来，然后你再去做出相应的电路设计。还有种方式就是这个 ti 自带的一个设计工具，就这个 bench 这个设计工具，我们点开它，它自动跳跳绳到里，实际上这个网址你也可以自己搜索这个这个网址，那假如说我们自己搜索这个网址，搜索它，我们来到这里， 点击 design development， 然后 design simulation tubes， 然后点击这个 design tubes 里面的这个滚轮滚下来，点击第二个， 这里的话我们是 dc 转 dc 就 直流转直流，不是 ac 转 dc， 那 我们选择第一个 star design， 然后输入我们需要的参数，比如说我们这里用的这个输入，那改成 电压，输入电压十二伏到二十四伏吧，然后输入电压五伏，最大电流是三，然后这些都选好以后就 i agree， 然后点 design， 它这里就会形成许多这个 ti 芯片，这个厂商出的一些芯片 能够满足你这个输入输出要求的一些帮你设计好的一些电路。好的，这里就是 t i 厂家所有能够满足你这个这个输入输出需求的一些电路的汇总。那在这里我们再搜索 t p s 五四三零，去找我们刚刚用的那个芯片，回车搜索， 然后滚下来到这个，这个是我刚刚用的芯片了，我们点击下这个图片，它这里就形成了一个设计好的设计图了，它关于这些所有的参数都帮你标注好了，你只需要根据这些参数去选型就行了。 这个就是输入，也就是电源，这个 sin， sin 是 用一般用于滤波的，就是把电源有一些文波滤成平滑的一些波形到这里 enable， 还有散热，散热角都是接到 g n d 快捷键连到了自己电容上，这里自己电容用的是零点零一，没有法，也就是十纳法 ph 角， ph 角连到了这个电感，哦， ph 角内部实际上是有一个，呃，它芯片内部有一个自带的慕斯管，然后这里只需要连接到电感就行了，这里是一个十五微横的一个电感。 这个第一，第一就是我们之前说的那个 bug 电路里面的那二极管，当你内部的慕斯管关闭的时候，第一就能够形成一个蓄流的一个作用，从这个电感这里和电容这里提供能量给到你的负债 赋载，再回到均匀，均匀，再从地这里流回电感，形成一个闭合回路，这个是反馈角，反馈角就接到了一个两个非压电阻之间。第二呢它既是一个滤波的作用，也是它 bug 电路里面必要的一个部分呢，而它这里选择了一个三百三十微法的一个大小。 好的，那我们根据这个设计图一会来去设计一下这原件，那接下来我带你们来选择一下这个需要用的原件，比如说我们这个 see， 这个是一个实 v 法的，我们打开列表生成搜索一个实 v 法。好的， 我们需要注意的有些哪些地方呢？一个就是它的溶脂，溶脂一定要满足刚刚它的一样的溶脂。第二个就是它的额定电压，你的额定电压不能够小于我们最大电压的一个一点五，一点五倍，这个是一个最基本的一个要求，比如说我们刚二十四伏， 那你翻一点五倍，那你就得大概是三十多了，那我们这时候就可以选择一个五十伏的一个耐压，这样子就是越高越好， 我们可以把它记录下来，对，把它放置下来，我这里为什么要放三个呢？因为它这个图这里说了，这个 dy 等于三，是代表了三个并点， 那你就得放三个，这里 v c 线连过了，这个连到 g n d 以内，否的话，以内否直接悬空， g n d 和散热的引角都也连到 g n d。 散热引角连到 g n d 以内，否悬空， g n d 连 g n d 这个 fixed 角连的这几电容是 snaf， 再搜索 snaf， 这个也是一样的，它电压比较低啊，那我们就选这个吧，这个挺好的，粘贴过来放置再看一下，还要什么，这里有一个吸流二极管，是一个五安的吸流二极管， 我们这里搜索一下消息特二极管，来到这里选择一个五安的吧。 好的，全选，这里可以筛选到应用，筛选这个就挺好，这个 s s 五四 one 直流，这个是四十伏，四十伏也满足我们的要求，全自动好编号，复制下来放置过来，这里连圈 d 是 电感，电感是主微横电感，这也是一样的啊，一个是电感，只要满足它的需求，第二个就是它的额定电流，额定电流不要小，我们刚刚这个是一个 三安的一个标准，我记得是，那我们这个就给他大一点，你额定电流都要比这个三安要大，不要低于你想期望输出的那个电流的一点五倍电流。复制这个这个挺好的，四点五也比那个大，三安差不多，能用就行，计算大一些，不用，一定说特别大。我们接下来 这里是两个分压电阻，一个十 k， 一个四点三，二 k， 十 k k 的 分压电阻，分压电阻一个是阻值要对，对得上，还有一个精度，因为你是分压电阻，所以你这个精度要高一点，不然的话你到时候选个百分之五的， 它这个可能出来的电压就不对了，这两个电阻都是百正负百分之五的误差，那你再想想，你这出来的电压的误差就非常大，所以最好选精度越高越好， 这个是四点三点二四，三点二四也是一样的精度。要注意一下，由于这个电压电阻它这个功率不会特别大，所以一般设置功率都满足的，选个零零零三峰状都可以看一眼。十 k 三点二四 k， 接 d 接反馈胶连过来， 接反馈胶以下这里接 d 看一下 p h 接到这两个之间接这里 no connect 直接不连打叉表示无连接， 这边内部也是打超，最后是一个大的一个电容，三百三十微方，搜一下三三零微方。那你像这种，这种就是插件的，这种是贴片的，我们选个贴片的就好，这个其实都无所谓，一般看个人习惯 你这种输出是一个五伏的，那五伏这个啊，随便选，其实五伏的都挺挺好选，因为你这个二十五、二十五伏，三十五伏的远远超过那个五伏的。那我们可以选个小一点的看一下，这个挺，这个比较小，二十五伏也满足，容值也对， 精度大差不差。这个封装，挑个封装小的，这个也挺好的，复制下来也是一样，放置下来，这里是输出一个五伏，把它连上去，爆完了 tps 五三零，这个就实现了一个二十四伏降到一个五伏的这一个 bug 降压电路。 接下来是我们的 ldo， 一 般说假如说我们的输入是二十四伏，就跟我们车上是一样的，都是二十四伏的一个供电， 那我们能不能直接二十四伏降到三点三伏给单片机供电呢？一般说这样的做法是比较少， 为什么？因为你这个 bug 降压电路纹波比较大，它不是一个非常平整的一个波形，它可能会有些尖刺，它这个尖刺最高点可能会超过你单片机的耐压，就是你原本设置的三伏三的一个输出电压， 可能飘一下到一个五伏了，出来就这么一个文波就会会把单片机给烧坏了，那我们会怎么样解决呢？我们就选择先把二十四伏降到五伏，再通过一个 ldo， 就 跟我们现在这个上面这个电路一样，通过一个 ldo 再把五伏再降至降到三点三， 那么 ldo 出来的这一个电压就是比较平稳的，就不用担心它会把这个单片机烧坏，就比较保险一点。 那我们接下来就画这个 ldo 吧，这个 ldo 我 们这里采用的是一个 a n s 幺幺七三点三的这一个 ldo， 就 非常经典的一个 ldo 啊，我们打开应用商城 搜索 a n s 幺幺幺七，注意一下 a n s 幺幺七的这个型号比较多啊， a n s 幺幺七，杠三点三，这个是代表它输出是三点三的，有些它不是，有些它是输出五伏的，比如说像这个杠五点零才输出五伏的， 还有一些是可调的啊，你可以从零或者是到多少到五伏之间任意可调的这一个输出，那我们就选这个就行了。这个三点三这个就挺好，可以看到它输出电流是异安，这个异安其实已经能能满足绝大部分的单片机的供电需求了，单片机也就是几百毫安能成成少会达到异安的， 我复制一下它的编号，回到这里粘贴复制这个，到时候你就跟着我画一下这个一样就行了。这个 v in 接到五伏这里，这个 v in 和这个均地之间加一个滤波电容，然后 v out 接到一起给到三伏三 这个输出，这里和绝缘之间也是一样的，连上一个滤波电容。最后这里这个可以加个灯啊，这个是一个 led led 再串一个电阻，一个十 k 一 k 的 都可以，它都能亮，这个不太关键， 这个 led 发光二极管嘛，随便选一个就行了，比如说你搜一个 led， 这种都可以随便选，反正就是三伏三，你接个电阻它就基本上就不会烧， 接个几 k 的 它都不会烧，都一些都能亮，不会说亮不亮。你这个比如说这里这个是单机供电， l d o， 这个我们也可以，就加个字，四伏转五伏，改一个蓝色吧，这个就零点，最后再加一根接口，方便我们供电。还有输出 加个什么这叉七三零，一般来说这叉七三零是被电源输入的这一边用公头，然后电源输出的那一边用母头，为什么要这样子做？因为你想这个叉七三零 他中间这个铜柱，如果你不小心掉一个螺丝或者什么别的导电东西进去了，他不就短路了吗？如果你是电源输出的这一端的话，那你这个相当于里面这边就直接短路了，这个电路就会烧毁了，这个是个很危险的事情，所以我们电源输出用用母头比较多，这样子你看他就 很难说会容易被短路，那我就选择这个复制一下来做电源的输出， 封装有问题，这个封装有问题，我们换一个，我们用这个吧，用这个吧，把这个编号复制下来，看下封装封装没问题，把编号复制下来， 放置下来做电源输出，这里输出我们可以输出三伏三这样子， 正极是三点三，负负极连捐定。哎，是一样的，底下也放一个在这里，这个正无符在这捐点连负极。 这个是输入的这边吧，挪过去一点，输入，用公头找一个公头，看这个行不行。对，输入公头的，把它放置下来，这个是 vcc 矩形，这样就可以了。那我们保存一下，原理图就画完了，接下来我们就转为设计更新，转换到 pcb， 我 们把它先挪开一下，放一个板框下来， 矩形主线宽高，等一下改成毫米吧，毫米看的习惯。那五十是多大？至少五十吧，二十五负二十五。 这里你可以给一个圆角半径，他这里会做一个倒角，不然这个直角会比较割手，给一个给个五吧，这样子你去摸那个边角，他就不割手。先放原件，再画线， 看一下哪一个。这个 vcc 放过来，可以回到去看一下，保存一下，按住 shift 加 x， 可以 在两个图之间切换。我这里来看这两个，你先框起来， shift 加 s 就 过了，摁空格可以旋转这样放这里是滤波电容 给到芯片，你先滴在这里，那你可以交换一下，这样子就连着看的顺眼一点。先找主功率回路把手， 这个不主功率，这个是四极电容，但四极电容频率比较高，所以要优先考虑它，把这个放近一点，不要离得太远，四极电容你就要保持它距离这个走线比较短， 这些大功率电流比较大的一些回路，你就保证它的线宽比较宽，包括你从这个 p h 出来到这里， 五伏这里这一段路全都是一个大功率路，还有你的掘地，掘地之后你也是要扑通的，所以就还好，然后这个反馈 反馈到这个电阻这里，其实这个没什么电流，这一段，这这这些线，这没什么大电流，因为它只是一个反馈作用而已，所以这个线可以给细一点， 然后这个 vcc 也是一样的，你 vcc 这边这个电流相对来说大点，你就要用铺桶来铺，把那个那把走线给宽，然后就电容，呃，电感，你的电感在哪里？这里 放在哪比较好？叫这个靠近固体胶嘛，然后这边稍微靠的近点，到时候你要铺一个比较大的桶，你先想好怎么铺，这里就是五伏，五伏电感出来蓄的弱极罐， 这样子就形成一整块，你这个路径比较大，滤波电容这个也比较重要，重要的先放，不重要，往后往后等一等，滤波电容给到这， 然后五幅输出往这吧，这样子注意一个点，就是你这个滤波电容一定要在这两个之间， 你不能说这样放，不能这样放，这样子放，它这个电流就先先给出去了，给到你这个插头了，它没有经过这个电容啊，相当于这个电容没作用，或者作用非常小，不要这样放，你要一定要记住这个电杆啊，不是这个电容要在这个之间啊，要它先经过电容，再给到你用电器， 那这个五伏大概就画完了。哦，还有那两个分压电阻是吧？这里 五福就画好了。三福三这个好放，找个地方放进去。五福给我，希望让他经过， 把这种给经过一下，因为他是绿波嘛。那你这样子，这样子手底下来过来。这个是三福三的往里放，这个是五福的一个绿波，先考虑好主要的红绿回路再说。 滤过电容放这，这个放在这，这样子走过来，他两个电容的都能滤的到。这三伏三，三伏三要均匀。这两个这样看一下，我把插头放下面，这样子过来。 三伏三在这。这样子他就不打叉吗？你这样子他就交叉了。他这样的交叉，但不太好。这样子放 要顺点。这个五福放在按。这样。五福怎么放？这样子吧，这样子。五福这样给过来，这个可以放过一点，这里框一下， 但是这里可能有点小，不过这个电流不会太大，应该也还好，影响，属于可控的范畴。这样子，这样子，这样子过来， 这样子靠近风。对，两个只是用的 led 和电柱，放旁边吧。 行，这样就放好，再看一下。这个有点浪费啊，那我把这个收一点吧。收，收一点，用不到这么大的空间。这里有点有点浪费这个空间啊。初学这个时变化你们给大点。没关系，不用像我这么 这么挤，留多点空间之后好焊好焊接，这个就画完了。我们再走线，先走主功率回路，从 vcc 这边开始，顺着它的电流走，不同不平行铺 vcc， 然后你们铺铜，也尽可能避免说它出现那种特别尖锐的胶， 最好避免一下，虽然说软件后期会帮你修正，但是还是会有一定的风险，最好不要留这个这个出来。规则这里也改一下。规则这里一定要直连，因为我们这个主功率回路它电流比较大，直连容易烧。 vcc 回到这里， vcc 给进来居然电流最后扑 ph， ph 到电感这里， ph 到电感 这里，其实你可以放过去，因为它它会自动避让，但是我不太建议做太多交叉，不然后期你可能想改动时比较难改。这个是到 p h 到电杆高频的走线，是刚刚自己电容这里连过去，再看一下这个 连过了去流热继管，去流热继管也照进大电流到这里输出了，输出给到插头给到这里是一样的。嗯，这样你们电感下面少铺一点铜，尽量把它避开一点， 因为有时候电感你可能选用的是那种不屏蔽的那种，它会对下面造成一个涡流。 是有这么一个说法，他可能造成损耗增大，但是也有说法是他往底下铺会更好，那我们保险起见，我们底下就可以先不铺，除非是你之后电流特别大，之后你再考虑三安五安这个算特别大，还能接受，所以这个没关系，不玩了就不用搞 d o 的。 d o 这两个连在一起 直接放下来吧，可能这个电容它碰不到，但是它离得比较近，其实应该还是多少会起到一些作用，最好是能够把电容放在插头之间，插头和这个 ldo 之间会更好一点。哦，那也可以， 我把这个改上去，放到这个之间会比较好，这样子肯定能经过电流，就不用担心，不用提心吊胆说是没没放到还怎么的，然后三伏三 l、 e、 d 走线过去后 就剩圈地啊，正面把圈地一铺。哦，还有这个忘记了反馈，这个角你们走线时不要走锐角，不要走锐角，把锐角这个避开一点，不要放在电杆那边。 我们来 d、 r、 c 应该就剩砖币了，那么最后把砖币一铺就好，这个砖币你就正背面都铺不下，对于来说都是力大于币，不用说，你考虑太多，它是不是真的没放到还是怎么样，最后这里你放这个缝合过缝， 把正反面的均地都连在一起，行，再检查一下 d、 r、 c， 这样就没报错了。我们再细看一下，你可以在这个均地这里再补补一些过孔，有时候还要走大量流的时候，你这些过孔太少，它不够用， 你给他补一下，补在这地方这个散热角这里看一下 d、 n、 d， 这个还好，可以多加点，多加点没关系，这个怕手不怕毒，这个底下的 d、 n、 d 的 话，你可以画一个静止区域再说。 那其实我一般来说我没太那么多讲究，有时候我偷偷懒就没放，放进一个区域重建一下部分，把这个删一下，等一下改成多层的。 他这里有个报错，是离原件太近了是吗？原件可以放，再检查一下，请，嗯， 这里你放上去点吧，这里这条线就不留了，这样把它割掉。这里这个角落其实有点出一个角落了，这个最好处理一下，不过这里这里算了，懒得处理，看看其他的线。 这里没过孔，这里加点过孔吧，虽然是三五三也只有一安，但是还是防备着点好，看一下总功率器件附近多加点过孔，一般来说都是力大于力。 ok， 是 去留二级罐，最好少放在焊盘上。虽然说你放焊盘上也可以，但是最好少放一点，因为焊焊盘上的话，它之后你生产可能会有点 有点问题，这样就画好了，再看一眼，第二次看你这三 d 有 没有问题，没啥大问题，可以小线放进来一点， 再看一下。我有点怕那个导线放太边，它生产生产有问题，把那个导线给割断，再看一下 d、 r、 c， 其实最好的方法是把这个挪出来一点，反光再给大一点。行，这样就画好了。

各位好，这节课我们来做一个由 t n 三二 f 幺零三 c 八 t 六控制的一个同步 bug 降压电路， 它可以实现从二十四伏降到二十四伏以下的任意电压。我们先来看原理图，首先是单频接供电电路， 这个供电电路是我们熟悉的一个 tps 五四三零降压电路，加一个 n s 幺幺七三点三的一个降压电路，首先从这个二十四伏通过 tps 五四三零降到五伏，然后再由五伏通过 n s 幺幺七降到四点三，实现单片级的供电。 这个是我们的这一个 kps 五四三零这样电路的原理图，要注意的是一个是这个输入的电容，要注意它耐压不要低于这个二十四伏的一点五倍， 我这选了一个五十伏耐压的一个电容，这个应该是一个对，也是五十伏耐压的翻两倍，基本上来说就不用担心它超过它的耐压值输出这边也是最好是翻个一点五倍甚至到两倍。 这里我用的是二十五伏的一个电容，这也是二十五伏的后面是一个指示灯，用来指示五伏供电有没有供上。 然后 n s 幺幺七这个也是注意一下耐压，耐压不要给的太低。右边这个也是一个供电指示灯，用来指示三点三伏有没有供上。现在是单片机这套系统版的一个电路，首先就是这个 s t n 三二 f 幺零三七八 t 六， 你们到时候可以跟着我这个图一起把供电这个连上，就是三伏三给到 vdd， 宣递给到 vss， 其他的就只需要把这几个角引出来就行了。对于快速引这个网络出来，你们可以不用像我这样子一个个放在这个网络标签，你们可以右键它点击删除网络标签， 在这里可以一次性的把这个网络标签放出来，比如说我这里多放一个 vad， 我 就单击一下它，点击将引角填入网络名，这样子，记住把这个也勾选上，这个网络名和长度都会控制，添加非连接标识，我们完成后点击确认，他就会你看他就会自动把我们删除。 你可以先一次性把这些都完成填入，然后再点击确认完成，然后右边这个是单片机的外置帧。 金镇的话，一个要注意的是这个金镇的选型，金镇一般来说分为有人金镇、无人金镇，这里我们都选择一个无人金镇， 我这个金镇已经没货，那我换一个做演示了，一个是三三 k 赫兹的这个金镇，我们搜索他随便选一个。假如说我们以这个为举例，到时候你们要注意的是这个金镇这里覆盖电容，你们要根据他这个介绍给的这个电容来放置相应的这个电容， 不能说完全照抄，我这个要看具体经证这个说明才行。这个八兆赫兹的也是一样的，八兆赫兹也要根据这个负的电容来给出一个相应的电容放在上面。这个是单面机的复位按键，复位按键的话它是直接连了一个三点三， 然后再通过一个按键这里串联到卷地上按键的这两边并连了一个 ev 法的一个电容，这个是用来做一个滤波的， 是你按键按下的时候，它会有一个非常短的时间内它会反复跳动，那这时候你加载一个选项就可能出错，我们在这里并上一个电容，就降低这个反复跳动这个可能性。我们通过硬件滤薄来代替这个数字滤薄，程序上可以更省些事。这个是 a、 d， c， abc 是 用来检测最终输出的电压的，它通过一个分压电阻啊，最终这个电压分压到一个单面机能够容纳的范围上，不能超过单面机最大的三点三伏。这个是单面机的电压检测，也就是单面机 abc 电路。 下面这左边这个是不的电路，不的电路是用来配置单面机的上电模式的，通过跳线帽的改变， 使这个两个部的角连到了三幅三或连到圈地，形成了三种模式。这个三种模式的话，具体你们可以看一下单片机相关的教程，这里我就不再赘述。你们记得买这个牌真的时候 注意买相同规格的跳线帽啊，比如说我这里用的是一个二点五四的一个牌针，那你到时候同时要买上这个跳线帽，同时买上跳线帽，到时候也买一个二点五四的，买两个。 就像是你平时用到的这要接红板那样子一样的，通过跳线帽的这个切换来配置这个不同模式，这个是下载接口， 下载接口的话把这面积这个 s， w， d， i、 o 还有 s， w， d， c、 l、 k 脚给它连到这边来，需要在这个三负三和 g、 n d 这两个角之间放一个几百微法电容啊，用来做一个滤波。 这里我用的是一个弯排针，这个都无所谓，这个你们可以用直排针、半排针，反正能收录就行了，这个都问题不大，以下的这个就是主功率回路了。首先这里通过一个 x d 三零输入一个二十四伏，我这里放两个，你们到时候可以只放一个就行， 不用放两个，我当时是为了放异公异母，方便接线。这里是一个输出，也是用 x d 三零做一个输出，我们先看这一侧， 这一侧单独看这一边，这就是我们之前说的同步 bug 降压电路，这里有两个慕斯管电感还有电容输入从二四伏这里给到进来，然后再通过 vr 的 这里输出出去，这些电容则是起到一些滤波的作用， 降低最终输入输出进去的文波。那如何驱动这两根慕斯管呢？我们就通过这个 m 五幺零六这个芯片，这是一个三级驱动芯片， 它能够把单片机输入的这个 p w n 转化成一个高电压大电流的一个驱动信号，这里我们话给它一个十二伏的一个供电电压，它这种就能够产生一个最大电压十二伏的一个驱动波形，输入给这个慕斯管进行驱动。为什么要这样做？是因为单片机本身的驱动电流比较小， 他很难做到快速的开关，这个慕斯管这个电压也比较低，你单位机输出的这个电压最高也才三点三伏，那可能就达不到你这个慕斯管的驱动电压的这个预值，直到不能够完全的开关， 所以就需要通过一个这样芯片把这个信号进行一个放大，这个串联在慕斯举起的这几管和电阻是用来抑制他三极的一个阵灵，还有做到一个快速的开关的一个作用，这个底下也是一样的， 这边则是一个供电，刚刚我说的用来给一个十二伏的一个驱动，这两个电容则是起到一个滤波的作用，降低这个十二伏电压的容波， 这个一百纳法这个是自取电容，这个二极管则是起到一个给这个电容充电，同时做到一个防反充的一个效果。具体相关的这些周边原件的这些参数是怎么算出来的？你们可以参考他的数据手册，数据手册里有详细的关于这些引角的介绍， 还有关于关于电路图的设计，还有关于相应周边原件的计算选型之类都有介绍。顺便你们在画 pcb 时也可以参考这个图来画出一个好的一个 pcb 设计。

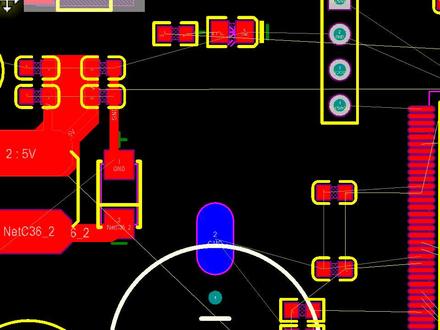

这里加一个镜子铺，同城在哪里放纸对不对？放这里，然后这这里我跟他画一块，画一块，然后画一个区域，对不对？ 这一块这一块这个区域我这个随便画一块，可以，因为这个亲子不同这一块的话他就不会不会差不不同的。那我们就让他在电脑板上这个电气层上面就有一个 kipper out 这个层，对不对啊？我双击一下，我们进的不同，我这个底是顶层，我可以把它设置为所有层，所有层对不对？多层。 然后这样弄了之后他这个地方的话就是是一个空心的，他这个地方没有铜皮，这样的话就是说他的磁路不会被被打断，第二个的话他磁路不会打断他的， 呃，就是他还有一个就是说他的承诺部打单他的电感就比较完整了。然后第二个的话就是说这个 免得电杆上面的磁场哦到这个地上面去，然后对地上的干扰，这样是非常好的，对稳部改善呢，还有因为谁都有很多好处。 然后还有一个在那个电燃在布局的时候还有点就是那个 fb 角， fb 角一般的话要染的电燃，像这个这个就是一个 fb 角，对不对？这个 b 角呢？我们 可以看一下。嗯，我一一般的话喜欢把这个这个电杆呢都放到软泥，这三个电阻放到软泥这个整档的部分就是不要不要把它走线呢？跟这个贴近，这个是热电，这个 热点如果他反馈放到这热点位置，很容易就是他因为整档我和他上面去就变成不稳定了，所以我们放这边的话就软离了他。然后呢我们把这个地方的话， 他有个环嘛，这个环的话感应过来，然后给他， 给他接过来，对不对？ 这样接过来对不对？这样接过来。那这里的话我们可以弄大一点铜皮啊，这只是说一个开通电容，在 c 音电容和 c 二的电容要注意点，然后再一个 fb 角要软， 你这个感染然对不对？然后像这些地方的话，这是那个，呃，因为有些，嗯，看电视台散热吗？散热的话我们需要一个大的铜皮，这大铜皮的话就是他的肚皮散热的，我希望的就是把这个地方加几个孔， 可以放六个啊，这个也不能放太密了，放太密了之后他中间有可能因为过孔而造成他电流阻断了。那这个地方呢？我可以跟他弄一个大点铜皮都没关系，这可以弄大一点铜皮， 这样我觉得我觉得就够了，这样够了，拜拜。 双击 好关入这个电燃布局的时候怎么避开 emac 的话，我讲到这里，如果，如果还有其他的什么不太清楚的地方可以，哎，联系我，我主要做软件图设计和软件图分析，然后硬件以及那问题解答，高速电的设计和优化。 嗯，然后呢？我的那个邮箱是幺零六六七八九四八三啊的 qq 点 com 啊，也可以扫描我这个微信二维码，加我的微信公众号，然后获得我的联系方式，那个是下面是我的那个微信，幺七七六二五五五幺幺四。好，谢谢。

最近一国外品牌的几个电源管理芯片市场报价相较于二零一九年已经是接近几十倍的涨幅，这着实让很多电子人开始惊呼，他不会是下一个 st 吧？那今天就来说说这些令人眼红心跳的电源管理芯片到底有多内涵，现在看看有哪些型号被推上了热搜。 tps 五四三零，目前市场价格飙到了五十点三元，它其实是电源管理芯片当中的降压转换器，具有五点五伏至三十六伏电压范围，可调节各种电源，包括二十四伏总线。像是如图所示的反击开关电源线路途，就是 tps 五四三零的典型应用案例。 如果说再具体一些的话，我的三菱可以应用在公共自行车系统站点控制器当中，可以和处理芯片 tms 三二零一起配合，成就新一代数字监控系统的网络摄像机。当然，因为他的带负载能力强、效率高、二维器件少等特性，他还可以应用在地震 前兆观测仪器当中，被数据采集系统的 ad 转换模块和数据处理模块供电。 tvs 五十三六零，目前市场价格标到了三十一点二元，也是电源管理芯片当中的降压转换器，此季节能够耐受的剖腹载脉冲高达六十五伏，用在汽车和通信电源系统最适合不过了， 比如能完美实现无线充电，无三六零，能为电动车控制系统提供稳定可靠的工作电压。不用展示的，就是某科技大学的学生自行制作的一款智能竞赛车模型。 tbs 五六三二零一，目前市场价格标到了三十一点五元，属于降压转换器，可在脉冲跳跃模式下运行， 从而能在轻彩运行期间保持高效率。典型的应用案例包括数字电视电源、高清蓝光光盘播放器、数字机顶盒等。 tps 六幺零四零目前市场价格标到了三十点三元，它属于电源管理芯片当中的升压转换器，最大数据电压是二十八伏， 专用于中角型 lcd 偏置电源和白色 led 背光电源。像是目前市面上低成本的升压型电源转换器，传统解决方案是多用 pps 六幺零四零加一个外部消透机二极管来实现。说再具体的话，有人用六幺零四零的升压方案 diy 了一个迷你穿越机， 所以这样看来，电源管理芯片在电子设备系统中起着非常重要的作用，存在于几乎所有电子产品和设备中。而以上的几个热搜型号均出自德州一汽 ti， 这个品牌占据电源管理 s 市场一半的出货比例，如今他的产品现在也开始缺货涨价。作为电子人的你，此刻有什么想说的呢？欢迎在留言区评论哦！

今天解析的是控彩集卡电源的守护神。 d c d c。 芯片型号为 t p s。 五四三零 d d a r v i n。 七角接高压输入，如二十四伏工业电源，这里是能量入口。 e n a。 五角待机模式，开关插拔设备时自动断电，省电又安全。 n c。 二三角空角 别乱接，留着给一密滤波电路扩展。 g n d。 双重接地 power。 p a d。 是 大面积散热焊盘，必须与 g n d。 同薄紧密连接，否则芯片会因过热降额。不踢脚。高端 mos 管驱动脚虚病零一 mos 陶瓷电容，否则开关损耗暴增。 ph 八角高频开关节点不限时远离敏感信号，否则电磁干扰分分钟让数据翻车。 a。 三十四角电压反馈核心，盯着输出电压稳不稳， 想让 t p s。 五四三零在采集卡里稳定工作，外围电路有讲究，输入电容选 d e s r。 的 电解或陶瓷电容，靠近 d i n。 角滤除输入文波。输出电容同样要 d e s r。 比如坦电容加陶瓷电容并列稳定输出电压，同时吸收开关尖峰自举电容，使纳法陶瓷电容接 b o t 和 p h。 缺了它高端貌似管驱动不了反馈电阻。根据公式计算结果，输出电压为五伏。 p p s。 五四三零 d d a。 二是采集卡电源的顶梁柱，理解它的设计逻辑，你也能造出稳定又高效的采集卡。

我们再讲一下这个降压升压转换器的一个拓普啊，我们先看一下，上面是拓普图，下边是一个 tps 五四三零搭建的这么一个负压电路，那么我们可以看一下啊，这个是输入电容，这边是输入电容，这边呢是负压反，呃，是他的一个分压反馈，对吧？ 啊？然后给这个还是这个误差放大器，就不给大家再啰嗦了，其实他就是一个 t l 四三幺，大家记住就行，这个只是他的一个电压基转，虽然说 t l 四三幺他有三个引脚，其实他那个内部啊，他就是通过 啊这个 r 端的一个反馈，对吧？他已经和内部的一个二点五伏的电压做基转比较了，对吧？ 啊？所以它外部没有多余的一个引脚，然后给这个 pwm 控制，它和 bug 电路是一样的，它这个开关管也是浮空的，对吧？也需要大家记住浮空的一个地方，你要想驱动它，必须给我加自取电容，对吧？ 所以它这里也加了这么一个自取电容。我们还可以看到这个升降压的一个拓布呢，它的一个电感是对地的啊， 如果这个电感在输入端，那么它就是 boss， 电感在输出端，那么它就是 bug， 对 吧？电感对 d 的 啊，那它就是一个升降压的一个 top， 这是我们 啊辨别 top 一个最简单的一个方式，当然了，我只说电感的一个位置，其他的一些二极管还有功率管，对吧？相应的肯定要调整吧？啊，这里就不再多做赘述了，我们可以看一下这边儿 这边这个芯片呢，他有一个依然使能角，对吧？啊？比如说给一个高电瓶或者低电瓶，他这个开关芯芯片才能使能，对吧？ 啊？这个对，这个充电器是比较友好的，对吧？只有你这个有这个开关信号的时候，他才能啊控制，然后输出，对吧？增加了一个控制电路吗？ 啊，这也是自举啊，这是输出啊，这里的一个二极管是一样的， 然后这是电压反馈，对吧？其实，呃，这个是用 t p s 五四三零 d a 实现的一个负压输出的一个电路，也就是上面这个，它和二二六七零的一一个引脚是相同的，所以这两个芯片做负压的时候啊，都 ok 啊，芯片只是啊完成某种功能的一个手段而已，对吧？他的拓谱是最干板的，对吧？有，有的就是说你只要这个芯片能够满足我的这个拓谱，那么我就能用这个芯片，对吧？ 啊，其实啊，我们这个升降压只就是选什么芯片呢？对吧？要看他内部能不能实现我某些功能，对吧？才能选，不是说随便乱选的，对吧？有的一些芯片可以控制升压，降压，对吧？升降压都都可以控制，对吧？ 主要还是要看这个芯片功能啊。拓普只是一个最基本的，而且这个拓普不是任意的一个电路都能叫做拓普的，对吧？因为我们常见的一个拓普就这么几种，对吧？ 还有一些不常见的一个库克 space 那 些不常见，为什么不常见呢？因为他电路中的器械啊，用的是比较多的，对吧？不利于就是大规模的一个生产，所以就是说，呃， 不常见，对吧？不常见。嗯，常见的就是是这几种，这三种吗？升压，升压，降压，对吧？而且你要称为拓普，他必须要满足这个伏秒平衡，也就是说电压和电流。 什么是伏秒平衡啊？就是电压，呃，他的就是加的电感两端，他他的一个电流啊， 就是不能饱和，对吧？随着一个时间的一个推移，比如说简单的说一下啊，电感两段的一个电流，电的流过电感的一个电流，它是呈这种啊，三角波，类似上升的，对吧？ 随着一个时间的推移，你不能越升越高，越升越高的话，那不就饱和了吗？浮漂平衡的意思就是说你有升有降，你升的高了，那么你就开通的时间长一点，让它降下来， 对吧？反正你要达到这么一个动态的一个平衡，如果你不满足伏秒平衡的话，你这些拓普不满足伏秒平衡的话，那么你电感的一个电流最终就会饱和，那么饱和了之后他就相当于导线了，那不直接对地短路了吗？ 啊？那不就坏了吗？对吧？啊？其实这就是这个伏秒平衡本质的一个含义后，后边手机会给大家画一波形讲一下啊，那么本堂课我们就先讲到这里吧，谢谢大家。
