E筋3D模板图纸管理打不开图纸

翻样软件打不开图形计算和粮食取这个页面的处理方法，开始可以先把电脑重启一下，如果重启之后还打不开，就用这种方法。在很多 win 十一系统更新之后会出现这种问题，那在电脑上面的开始菜单这里，这有个搜索， 直接输入 cmd， 然后他会跳出来 cmd， 然后选择命令提示服务，在这里给命令提示服务以管理员身份打开，打开的时候点试，然后他会进入到这个页面中来， 这里是一个黑屏的一个页面，输入一个这个英文指令，现在暂停一下，可以看一下这个是什么英文指令，输入之后按回车键，他会提示这里重置了目录，然后再重启电脑就可以了，不会操作可以联系我，远程帮你操作好。

这个上面要出现这三个啊，才能弄好弄啊，看着左上角勾鼠标，走啊，开始啊， 左上角啊，打开，这里是打开看见了吧，你图纸在桌面上找到桌面这张图纸啊，图纸点开这个纸读，纸读是打不开的，就是纸读是不能修改图纸的啊，纸读的情况下，我们回到桌面上，手放到这个图标上面，鼠标右键 属性在这个指读哈，指读里边要打勾，看见了吗？指读里边要打勾啊，点确定啊，再回到 cad， 然后打开左上角，打开，双击，双击打开这张图纸，选第一个就点确定就可以，这些 点确定工具选项，打开和保存，这里要选择二零一零，这个我给你设置好了，它就不会变了，就不用管它了啊，点确定 这个 cad 是 滚轮向上是放大，滚轮向下是缩小啊，慢慢就习惯了，你开始肯定不习惯的啊，然后我们点开这个易经工具，看看上面啊功能栏里易经工具，修改工具，点开， 点开之后在图纸这一栏，这边有三栏啊，常用图纸三维对不对？然后点图纸这一栏有个强力分解，强力分解是左键选中， 我不跟你说了，你不就不用特意去记啊， 强力分解啊，这强力分解一共就三步，处理错了就三步，左键选中，左键选中一个角啊，完对角拉矩形，然后左键选中，右键确认， 它上面箭头在闪，下面命令还在走，它就在处理图纸，不要动弹，直到多次分解，直到你那边听不见，端的一声，下面显示为零啊，再次分解， 左键选中啊，往右上拉矩形，然后这个现在零了就好了，然后再点一下图纸处理啊，图纸处理看得见啊，图纸处理框也框起来， 两万八千八百，这个按处理这些东西处理完，然后再再点一下去重复对象，同样左键选中，往对角拉矩形，左键选中，右键确认点，确定 好，这个就图纸处理好，图处理好了，然后我们左上角左上角这个保存看见了吧？保存点一下，点一下之后它保存了，出现这个十字，十字光标了，它就是已经好了，我们把这个 cad 关掉， 就这张图纸已经处理好了，以后你用的就不需要刚才那那一步了，知道吧？然后我们点开三 d 模板， 哎，加密狗插上了吗？插上了呀，因为拔过这个 杀毒杀掉， 看它是把这个东西给杀掉了，看见在这里点击一下恢复，不再查杀恢复出现这个问题，就是就是被杀毒给误杀掉了。 双击打开三 d 模板， 打开三 d 模板之后，我们先左上角，啊，左上角，左上角先新建工程啊，新建一个工程，这名字你自己改哈， 这名字你自己输入浏览，你自己放一个位置，你能记住的地方你随便你放，只要你能记住就好了。我给它放桌面上，点击确定， 点击确定的时候，然后你按图纸，这个时候你就按图纸自己设置你的标高什么的啊，这个看那个视频讲啊，然后点图纸管理这左上角这块，同样打开图纸，然后在桌面上刚才出的那张图纸，在桌面上双击图纸， 啊，图纸就打开了啊，打开第一步我讲的图视频，他们视频讲的是两板柱分开绘制啊，我就在一张图上给你那个演示一下哈，然后你再对着它那个视频学哈 分割，把这图纸分割下来，哎，画一样，同样画矩形，左键选中，右键确认这个名字，自己弄一下 b b 一 层 点点确定图纸风格。好了，我们把这个界面关掉，然后在一层这里啊，在一个箭头这里看见了吧。鼠标左跟鼠标左，鼠标右键打开图纸，选中，这个图纸 打开，同样是滚动向下缩小，滚动向上放大，你想看哪里就哪里，慢慢就熟悉了，但是你没用过 cad， 肯定要熟悉一段时间啊，你熟悉了，你就是想看哪里就看哪里了啊。 然后我们先第一个会置强度，放置强度 点图层，图层就是选中墙柱的图层啊，你看只要你选中了，它就没有了。选掉了鼠标右键， 然后快速绘制，同样左键选中对角拉矩形，左键选中，右键确认。这个时候你看柱子就出来了，看见了吧，柱子就出来了，然后我们再点一下整层三维，把图纸还原回去，下一步就是绘制量量的时候用拾取图层， 拾取途中他会提示你拾取两线，看见了他会提示你拾取两线，这个时候拾取好了，一定要缩小，看看有没有没拾取到的位置啊。我们全部确认拾取到了，鼠标右键，他提示你的是拾取集中标注引线，这个是集中标注的引线，对吧？ 就是两个方向的集中标注引线都要拾取到。拾取到好了，左键选中，右键确认它是掉筋掉骨，这个是钢筋的可能没关系。右键确认，跳过框，选识别范围，同样拉矩形，鼠标右键 看见了 看，然后到版绘制版， 或者把点开，我们先批量，会值大面积的，就比如你板后哪个多，我们就会值哪个啊， 比如一百二十多，我们直接点批量布置，同样框起来，选中。看见了啊，这就好了，哪里是空洞，把哪里删除，比如你楼楼梯在这里哈，把它删除掉， 打比方你这个地方电梯已经把它删除掉。这块板是一百五的，我们重新会置这块板后，输入一百五，点顶部在这个空，就在这个凉凉的里面啊板的位置点一下顶部， 现在可以看三维。看见了吧，之后回来，回来之后这个基本我们都已经绘完了。比如这一层啊，我们点一下计算模板，同样把它框起来，选中右键确认， 然后查看模板，查看模板是查看单构建的模板量，你就点着这个量看这个墙，因为我们当时没改这柱子，我们就是按墙算的嘛，对吧？我们模板计算式都有，然后点击这条量，看见没？ 点击这块板，这是单构建模板量啊， 我们点击查看报表，然后点一层一层，这里模板量 看见了，就是刚才整张图纸上的模板量都在这里，包括机盖式。然后点击上左上角这个导出表格，你把它放到你能找到的地方， 导出好了，把这个软件推掉。刚才导的那个表格在哪里？ 嗯，不要看啊，两个屏幕啊。 啊，我也下不下雨了，你那边卡住了呢，我这一远程可能有点飘， 你也点不开，双击打开吧。 你这是没有装这个文件啊，没有装那个软件吗？ 你看我这个就是刚才我们算的那个量，看见了吧，这个表格你就可以可以发给别人的。 好，基本差不多了啊，我把那我刚才讲的都给你录视频了，我把视频发给你，对着视频学啊。嗯，好嘞。

图纸打不开，打开不正常，不管是钢筋还是模板，只要图纸不正常都用这种方法。我们找到这个图纸，鼠标放在上面，点右键 打开方式，这里放上去之后，后面有选项选择，用红色的 alt、 c、 a、 d 打开图纸，点一下 正在打开图纸，稍微等一下，图纸打开之后，提示替换文件要点一下，如果没有点这个替换文件，就会导致字体消失，或者一些 钢筋标注不显示出来，这里随便选择一个字体，一直点确定点确定出现 代理信息，这个框给他直接关闭，点确定都是可以的，那么用鼠标的滚轮放大缩小图纸，按中间的滚轮按住他可以拖动图纸，找到我们想要的一张图纸， 然后我们对它进行处理，点击 e 计算工具，强力分解，点一下鼠标会提示选择对象， 从下往上，鼠标先点一下就要松开，不要一直按住，然后移动到这里，选择整张图纸， 然后鼠标左键再点一下，那整个图纸就选起来了，可以看到它颜色已经变了， 然后鼠标还是提示的选择对向，这个时候再点鼠标右键， 然后重复操作个三至五次。易计算工具，强力分解鼠标左键点一下松开，移动到整张图纸选择的位置，鼠标左键再点一下，再点鼠标右键。 易计算工具，强力分解，鼠标左键点一下松开，移动到这个位置，在鼠标右键点一下这个图纸就可以了， 然后我们要对他进行一个复制，在复制的时候跟刚刚操作方法一样，鼠标左键点一下就要松开， 然后移动到这上方来选择整张图纸，这里注意不要去选择边框，还有文字说明，可以看得到我选择的一个范围， 然后选择好之后点击编辑，点击复制， 那么就把整张图纸复起来，复制起来了，再提示一次，不要去选择这种边框，选择了边框之后，很多图纸也会导致打不开，点击加号， 这是什么都没有的图纸，点击编辑，点击粘贴鼠标提示插 入点，随便点一下，点一下之后没有看到图纸，可以去按鼠标的滚轮放大缩小，给它缩小一点就可以看得到这一张图纸了，如果 没有看到，可以用鼠标中间的滚轮快速点两下，那么兔子就出来了，然后可以看得到他的这个钢琴符号也是不正常的，再点一下易计算钢筋工具， 点一下图纸处理，等个几秒钟他就变为正常，那么这张图纸就操作好了，然后我给他关闭，这里提示是否保存，点击是，如果不保存，那 这张图纸就没有了。点击四，然后这里名称自己可以随便修改，我给他改成三二一。文件类型，这里注意不要选择二零一八，选择下面的二零一三，二零一零，下面的都可以，我选二零零七， 点击保存。保存好了之后再打开这个软件，点击打开图纸，找到刚刚的三二一，点击打开 这张图纸就正常了，如果按照这种方法还是打不开图纸，那就是操作的失误，没有分解到，还有复制了边框以及文字说明，导致了图纸不能打开。

这个软件安装好之后该怎么使用？我教大家入门安装好之后有一个 cad， 这个 cad 是打开图纸用到的 cad 快速看图，这个是不能用来翻样的，这个是专门用来看图纸的，就是打开图纸比较快，然后手机上一般也是这个 cad 快速看图 翻样，一定要用这个 out cad 来打开图纸翻样，那么这个软件有这个专业版，还有这个图形种，这两种有什么区别呢？这个专业版就稍微简单一点， 图形版这个功能多一点，复杂一点，到后面的他的功能也会越来越完善的，使用任何一种都可以，因为都是按照幺六 g 图集来计算的，这个都没问题。首先就是没有图纸啊，那该怎么办？大家可以通过这个 微信传输图纸或者是 qq 传输图纸，传输了之后在电脑上就看得到，我这个随便发一个图纸，我这个比如说我拖到这里发给别人，我这个发给我自己， 我用我这个手机打开，我看一下，我在手机上又发过来了，可以看得到这个记录，那么我这个发过来的图纸，我就可以直接给他拖到这个桌面上， 我这里替换，我把这个删除一下，假如说我是没有这个图纸的，那么我直接把这个图纸拖到桌面上，那我就可以使用了， 包括大家在优盘里面去别人那里拷贝图纸或者是 qq， 都是一样的操作，直接把那个图纸拖到桌面就可以了。好，我现在有了图纸之后，我该怎么打开？嗯，在这里可以鼠标点击右键， 在这里它有个打开方式，选择红色的这个 alt c、 a、 d 点一下它就打开了，或者是我直接打开这个红色 c、 a、 d 之后我再去打开图纸，点击打开，然后这个 c、 a、 d 打开之后再点击这个文件， 再点击这个打开。好，这个时候他就会要求我们选择打开的图纸，我点桌面，我再点这个结构图，我再点打开，打开图纸过程稍微有点慢，大家要耐心等待一下。在这里选择字体，最好选择第二个 或者其他字体也可以，点一下确定就可以了。这个字体是什么意思啊？因为他 c、 a、 d 中使用过很多字体，可能他有的字体没加载进去，这个选一下字体，点确定就可以了， 等一会他就打开了。有的时候打开之后他会出现一个框，一个什么代理框，你点确定或者擦掉都可以。这个图纸打开之后用鼠标滚轮来放大或者缩小 拖动，是按鼠标滚轮来拖动，我放大，我要找到我想要做的图纸。首先看一下这个图纸上面有问号，我们很多图纸都会出现这种问题，他的这个钢筋符号显示的不是钢筋符号，是问号。 我们点这个易计算，这里假如说这一排功能不见了怎么办？在这里可以看到有一个倒的三角形，点一下，这里有个显示菜单栏，比如说这不见了，点一下显示菜单栏好，他就显示出来了。这个易计算点击钢筋工 据，还有有的有的，这个窗口很小很小，就要点这个窗口，点锁定位置，再点全部在这里点解锁，解锁之后 鼠标放在这个边线这里可以来缩小放大，就是这个边线这里给他拖大，让他这些功能全部显示出来。好，这个图纸打开了， 点击这个图纸处理，在这里左边点一下图纸处理，可以看到他所有的钢筋符号都变为正常了，这个时候我们就可以来做了。还有一种情况，假如说 我点到这个梁的这个位置，你可以看得到，我点到梁这里，我是点哪一个标注，他就是哪一个标注会亮，看到了吗？就是这 假如说你一点所有的标注都亮了，就比如说像这样，我点这边这个墙，这里这里我一点他所有的东西都亮了，这个时候就需要啊，所有东西都亮了。分解图纸怎么分解？点击立即算 工具，强力分解好，点了之后他鼠标会提示选择对象，鼠标左键点一下， 左键点了之后就要松开，不能一直按住左键，点一下之后把图纸选起来之后 再点一下鼠标左键，点了之后再点鼠标右键。啊，这个还没有起到作用，可以看得到我一点他这里全部都被选中了，再再点一下钢筋工具强烈分解，鼠标左键点的松开，然后他全部 框起来，选起来。好，再点鼠标右键就可以了，或者是按系统自带的分解，把图纸给他选起来之后点一下右侧，这里有个分解，点一下， 他会提示分解时间过长，是否这个让你多等待一会，稍微等个十几秒，好，他就分解好了这个 图纸。来打开这个钢筋翻样软件计算，最主要的就是一个分解的问题和钢筋符号的问题，很多图纸都存在这两种问题。首先我来打开专业版， 好，这个软件打开之后，在这里鼠标右键点一下新增 料表出来，一定要有料表，或者是随便点一个料表，然后做的料单他才可以放的进去。我先把这个全部删除一下，我就放在这个料单三里面，如果你点了动号，他不知道你到底是放到哪一张料单里面，所以一定要点料单放到这个料单三里面， 我把这个删除。好，这个时候我来做点量，直接点这个集中标注，他就会跳到这个图纸上面来， 如果他没有跳，就多点几次。好，他就跳过来了，跳过来之后开始不熟练，就一个一个点，后面熟练了可以整个全部一起选，其中标注量尺寸这个都有语音提示， 包括这个制作原位。好，这个拾取过来之后就可以看得到，点击系统计算就可以看得到他的钢筋，包括这个 单围图，点击生成料单，这样就可以了。这个是专业版的，使用起来也比较简单， 当然一些设置在后面的视频大家自己去看，如果要做下一条梁啊，这个做出来就不用不用管它，一般设置在这里，主要的设置原材料九米还是十二米，原材料搭接的方式， 对焊，冷大街或者是套筒等等，根据大家施工的需求，在下面的视频大家仔细去看。 最后的话我也给大家再讲学习的步骤。这个是专业版的一个入门的量图形版呢，我点击打开这里，他提示如果杀毒软件提示不能点，立即清除，点了立即清除，他就被删除掉了， 我在这里点后面选项添加信任，这样子就可以了，我再打开， 打开之后他提示什么更新之类的，点确定就可以了。 好，这个时候我同样的我要先打开一张料单，我等一下是放在这个二乘两里面的， 我点这个梁识曲，在这里就多了一个选项，他在这里可以选择是 cad 识曲或者是易经识曲， 等一下再讲解这个意境。拾取，我就点 cad 拾取，我点集中标注，做法跟刚刚是一模一样，我就做这一条梁，我现在熟练了，我就全部选，这样三个标注就全部选进 来了，量这个尺寸 好，做完之后点这个系统计算计算钢筋，刚刚这里有加密库，金，我给他放上去就可以了，这里有几个加密库，我输出料单，同样的看一下三维都是可以的， 三维图输出料单，好，这个料单就在这里了。还有一种在 cad 里面拾取了之后还可以在这个软件里面拾取，可以看得到在这里有选项的，这里面拾取，这个要怎么来拾取呢？要打开这个， 打开图纸，用这里的开始在菜单里面，这里的打开图纸，我选择其他一张图纸，如果我还是选择这张图纸，我点击打开，他提示这个文 将被其他程序打开，也就是说我一定要把这个 cad 给他关闭掉之后才能够打开这张图纸，用这个 软件才能做，我把它关闭掉好了，在关闭的时候还有一个保存可以点保存，点了保存之后啊已经改过的东西，比如刚刚做过的粮，他变成红色的，下层你打开他还是变成红色的。保存 好，我再打开我刚刚这张图，点击打开这个就稍微麻烦一点，这个打开了之后还要选择这个分割，分割看自己是要做哪张图纸，要把它分出来， 分割也跟刚刚这个分解的方法一样，选中之后给他点鼠标右键，他就分出来了。这个大家在最后面的时候可以多看一下详细的视频，我这里主要的 是讲一个大概的介绍，在这里量实曲啊，这里我就选择了易经的，不是 cad 的，点击中标注，他就会跳到这个图这个里面直接做了，我给他选起来量尺寸好，把东西做过来之后点这个计算钢筋好，他钢筋计算出来了， 输出料单好，这条梁的也做好了，这就是一个简单的介绍，我这个简单的介绍说完了，那么学习的步骤大家收到之后打开 u 盘， 在这里可以看得到有一个电子版的练习图纸，那里有好几套的图纸，可以大家练习，如果自己有电子版，那通过微信那么传过来自己练习也可以，如果没有就 用这里面的练习。还有使用视频，这个图形版的使用视频，还有包括这个腾讯课堂，这个是比较详细的， 但是这个视频内容非常非常多，一定要耐心看。还有这个专业版的视频， 包括这这些两板筑墙这些全部通通都有，按序号看就可以了，认为重要的多看几遍，认为不重要的至少也要看一遍，因为这些东西你看了之后才知道 啊，哪些比较重要，而且每一个视频都是关于这个软件使用的，最开始学就要从梁开始去学习，柱子基础就比较难。在这里给大家说一下这个钢筋表里面的第六个视频，钢筋表 文件管理这个视频一定要多看，很多人都有这个问题，我的料单料单没有了，为什么没有了？电脑坏了，或者是我自己不小心删除掉了啊，或者是各种原因导致他这个料单不见了，有的时候做了两三天发现不见了，又要重新做， 所以一定要仔细看这个文件管理里面的料单备份，你做出来的料单要么就直接打印出来，你放在那里，或者是就按视频里面他讲解的如何备份，这样才能够确保 做出来的东西万无一失。我只要把料单备份好了，不管是换电脑或者是电脑坏了，那这个料单以前的料单都在，所以这个是比较重要的。这个视频主要就是这三个文件里面有上百个视频。

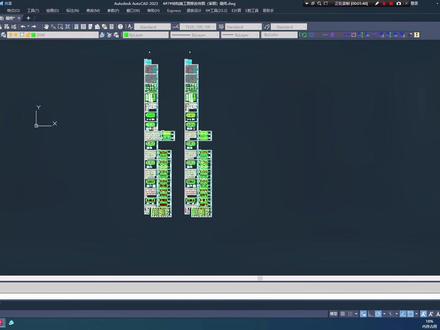

大家好，我是飞扬，今天为大家讲一下微信收到图纸双击无法打开，该如何去操作。其实呢，操作很简单，我们只需要点击图纸右键重命名， 把图纸后缀 dwg 之后的英文字母删除就可以了。将多余的英文字母删除之后，我们点击左键即可完成。 这时候弹出对话框，我们点击四，这样图纸就处理好，我们就可以正确的操作了。 i'll develop for a flu in invent cashburg， i'd spear in uncover from my assembly shahoo as the heavily railings are like globed eggs to twine galvan， thousand baltered on the hidden office， soul come as eggs and become full of us all at least not me， so i need some need。 记得关注再走哦！

现在给大家讲解一下常规图纸的处理方法，我们一般图纸的处理方法是先用 cd 打开图纸，把图纸的块分解一下，使用的是易计算的强力分解块，注意要多分解几次， 然后再使用易计算的分割图纸，把纸分割我们需要的图纸，然后再 打开分割的图纸，把图框上面的签名删除，然后使用易计算的文字 方选一次图纸，主要是处理图纸上面显示问号的，然后建议使用 pu 命令清理一下图纸再保存，保存的时候需要注意 格式，不能保存二零一八的，我们简单来操作一下，这里我们 有一张图纸，我们右键可以点属性，看一下他的一个文件大小是十三兆。好，我们就打开这个图纸， 双击图纸用 cd 打开，因为这个图纸 比较大， cd 打开也是比较吃力的，所以说比较慢。 现在图纸我们已经打开了这个图时候，可以看到这是两栋楼的图纸，我们只需要其中一栋楼的住图啊，就是我们在这里住着，那我就只处理我们的住图就可以了。 使用一计算工具，强力分解块，分解我们注图上面的一个块框，选右键 稍微多分解几次，提示这个是否我们就点四就可以了， 我们继续来分解， 让我们一样的 点四。好，我们继续分解，把所有的参照块和天正图圆以及属性块全部分解好，这个时候没有声音了，我们使用一计算钢筋工具，点击 图纸分割框，选我们需要的这个注图框，选之后鼠标右键 他会弹出一个保存的对话框，那我们就直接保存在桌面上，名字这里可以输入一个注图分割，然后点击保存，保存之。 第二他会提示是否打开，我们可以打开对他进行一个继续处理，现在分割 图纸打开之后看不到图纸，双击鼠标滚轮啊，这样就可以看到我们的这个图纸。另外就是图框上面的签名，我们一般情况下我建议大家要删除掉，因为签名的内容他比较多，所以说我这里就 使用我们的一个图层管理，把不需要的图层给删除掉，点显示只显示图纸的 签名，这样的话我们把签名框选删除这个签名大家可以看到五千多个图员，一个签名都是五千多个，其他的我们都给他框选删除。空格键 可以重复上一次命令，删除 之后点全险，然后使用我们一计算的文字框选一次图纸，他的目的是为了处理我们的钢筋符号。点文字框选整个图纸，鼠标右键，然后使用 pu 命令来清理一下图纸，输入 pu 按回车键， 在弹出的对话框里面勾选这里能清理的东西，点全部清理啊，提示是否清理样式，我们点清理 好点关闭，然后再关闭这里，我因为我 cd 已经设置默认保存的是二零一零的，所以说他就保存的是二零一零的格式。点四，好，我们 在桌面上来看一下我们的这个图纸，在这里就可以多看到一个，多了一个注图分割，它的大小是右键点属性看一下，只有两 两兆多，我们从十二十三兆的图纸处理为两兆多多的图纸，那么就是我们的一个图纸的处理，图纸的处理就为大家讲解到这里。

我们今天录个视频，讲解一下易经模板这个软件哈。啊，上次我们讲了易经钢筋钢筋的，今天讲一下模板，模板其实也非常非常的简单，就是这是安装文件，双击安装文件，点同意点，下一步创建桌面快捷。 好，他会桌面上会多个图标，把这个图标啊，我们放在中间，来打开右键属性，打开他的定位位置，再把这个补丁拖拽进来。好，因为我以前拖拽过一次了哈，所以他会提示 好，这个是这部，再把这个文件运行一下，双击运行点四，如果你电脑运行过了，就不用再重新运行，如果重装系统之后是要重新运行一次的哈。好，运行完了之后就 ok 了，我们就打开这个，就发现他一切正常了，用起来非常简单 啊，已经可以用了，最新版本的，我们看看版本的信息啊，二零二五年十二月一号最新出的易经三 d 模板三零零版，推荐给大家。

大家好，今天给大家讲解一下易经模板的基本操作，点击开始界面，点击打开，找到我们处理好的图纸，点击打开分割图纸， 点击分割好的图纸识别界面，点击识别柱线，点击柱线右键，点击量线右键，在这里设置好柱高，生成圆柱。 接下来绘制版，设置好厚度和标高，对角线绘制 删除多余的板，这里需要注意对角线绘制需要绘制好的梁柱，形成封闭的区域，否则会布置成一整块板。计算表界面生成数据 光选图形，我们点击三维来查看， 点击生成模板框，选图形右键，这样就生成好了一些模板。基本操作就讲解到这里。

现在给大家讲解一下图形计算常规的图纸处理方法。常规的图纸处理方法主要有以下几个步骤，首先是我们这里是用 cad 里面来处理的，处理方法是先把图纸的块儿分解一下，分解的方法使用易经工具的强力分离块，这里可以多分解几次， 然后再使用易经工具的分割图纸功能，把图纸需要的图纸分割保存，这里也可以使用复制到新的图纸方法来替代这个分割。然后再打开分割的图纸，删除图框上面的签名啊，一般情况下图框上的签名他的是用直线组成的，他的图形比较多，所以说我建议把这个图框上的签名给他删除掉。 另外打开通过的图纸的时候，如果看不到图纸，可以双击鼠标滚轮啊，这样的话就能够看得到图纸。然后再使用易经工具修改里面的乱码处理框，选一次图纸，这个处理的目的是为了处理图纸上面显示问号的这些钢筋符号等等。 另外就是建议大家使用一下 p u 命令清理一下图纸，然后再点击保存就可以了。这里保存的时候也有一个注意事项，就是保存的文字，文件位置以及保存的文件名字。另外就是保存的格式不能是二零一八格式的。好，我们简单来操作一下， 这里我先打开一个图纸，我们打开一个桌面上的图纸，我们先看一下桌面上的图纸的名字是什么东西，这里是 g 四 g 五杰斯，然后什么一号，二号，三一号，三号，四号、八号等等。好，打开图形计算， 打开图纸，我这里就打开这个刚才保存这个 g 四 g 五解释，这个图纸这里打开的话，它会提示不能打开啊，这个图纸的话就肯定是需要处理，处理方法我们先用 cad 的一个处理，双击用 cad 打开 啊，这个图纸稍微比较大，打开，打开的时候要稍微等一下 图纸，现在我们已经打开了，下面就是直接使用我们的易经工具修改工具，这里有一个强力分解块，我们首先把图纸的块分解一下，另外就是我们分割那个这个图纸，我们一般情况下只需要处理需要的图纸就可以了，我这里是用图形计算来做量，那么我就只处理这个量的图纸，如果说我要做柱子的话，我就可以只处理柱子的图纸，把处理的方法我比如说先处理量的点，强力分解块，框选我们的量图， 右键好，这里可以多分解几次。强力分解快框，选这个量图，右键强力分解快框，选图纸，右键好，这里分解的没有当的声音，表示这个图纸基本上分割完成了，分解完成了，然后我们再点击这里的图纸分割 框选的量图，因为我只需要量，所以我就指框选量图，鼠标右键他会提示保存，这里保存我就保存在桌面上，这里还是即使记我，我这里写一个量图分割板，量图分割，大家注意看下这里，把这里全面的我给他删除吧，为了大家好看一点点，保存，分割图纸完成之后，他会提示你是否打开 我们这里，直接点击。四，打开图纸，打开图纸看不到怎么办呢？双击鼠标滚轮啊，这样的话我们就可以看得到我们的图纸，然后再使用我们的一个乱码处理，乱码处理是为了处理我们的一个钢筋符号，他显示问号，比如说我们看一下这钢筋符号是不是正常，这里看到没有钢筋符号显示的问号，这里的钢筋符号也显示问号，像这个的话就需要处理，点击乱码处理框，选图纸，鼠标右键好，再来看一下这些钢筋符号， 这个时候就显示正常了，看到没有，这里都显示正常了，这样处理之后我们再使用 pu 命令来处理一下图纸啊， pu 的命令是为了清理我们图纸不需要的东西，点击输入 pu， 按回车键提示这个窗口，我们点全部清理就可以了，然后他这里确认是否清理，我们就点全部清理，清理所有选中项 好，清理完成点关闭，然后再关闭，提示保存，点保存好，直接这个原图的话，我们可以不保存也可以保存，我这里就关掉不保存，因为我们刚才已经分割了一个图纸，我们看一下分割的是这个图纸， g 四 g 五， 及时量图分割，然后我们再用图形计算来打开这个图纸， g 四 g 五量图分割啊，这个，嗯，打开啊，这样的话就把这个图纸分割好了，分割好之后我们可以点击分割来分割一下我们需要的图纸，比如说这是一第一张图纸继续分割，第二张图纸可以分割，继续分割 啊，这个是我们的一个量图的一个处理，那个图形计算的图纸通用的处理方法，另外就是如果以上的方法处理之后，图形计算还是打开图纸会闪退，那这个时候的话就使用 cad 里面的一个修复命令，使用 ic 二 vr 修复命令，把这个图纸修复一下，然后再来打开就可以了。然后我们这里还是给大家简单操作一下吧， 比如我现在这个图纸，如果说我这里处理好了之后，他还是不能分割，怎么办呢？我们可以点击 cad 给他打开， 这里的话，我们可以新建一张图纸来输入命令，如果说你这里没有新建的图纸，或者是没有打开图纸，那这个时候没办法输入命令，我们就可以点击上面的按钮，这里有一个修复， 直接点这里的修复也可以啊，这个直接点到修复也可以的，或者是直接新建一张图纸，然后在新建的图纸里面输入， r e c o v e r i。 大家可以看到这个命令自动出来了，然后按回车键弹出的窗口，我们就直接选择就可以了。比如说我们刚才分割的这个图纸，记事记我量图分割，点击打开，他这个时候会显示一个 正在修复的窗口，大家可以看到这里修复了出来，他会提示共发现多少个错误，已经修复了多少个错误，然后删除了多少个对象，只要我们修复之后啊有错误的他就会修复，没有错误的就不用管他，直接点确定就行了。然后他会打开这个图纸，这个图纸就表示已经是修复好的，修复完成的，然后直接关掉，提示保存，点保存就可以了。点四这样的话， 这个 cd 姑娘这个图纸的话，它就是一个已经修复好的图纸啊，我们来看一下这个修复好的图纸啊，就这个现在是修复好的，然后我们再用图形计算打开分割就可以了，我这里就不再演示了。然后我跟大家 说一下以上的方法，他可以处理哪些问题呢？首先是可以处理打开图纸提示不能打开，比如说我们刚才演示的这张图纸，第一次打开的时候就提示的是不能打开，或者是打开图纸很乱的这种情况，比如说他打开图纸啊，好多图纸重叠在一起啊等等这种情况，或者打开图纸没有折号，或者是标注啊，尺寸标注啊之类的，或者是 啊两个标注啊等等各种情况，也就是缺了图纸。然后就是打开图纸闪退闪退的那种情况，就是一般是图纸有错误才会闪退，我们使用这个 iclvr 命令修复一下图纸，一般都能够处理啊，图形计算的常规图纸处理方法就为大家讲解到这里。
