ug2406怎么出二维图

大家好啊，这段时间在待在老家， 我就跟大家简单讲解一下用 ug 如何绘制图形，今天我们就啊画一下这边屏幕上这个图形。首先我们打开 ug 啊，我们如果说要打开文件的话，就可以选这个打开啊，现在我们是要新建，就点这 新建 这个文件名可以随便改， 然后这个存储的路径，嗯，也自己可以改的啊，我们这个地方就默认就可以了，我们是建模，然后单位也是毫米，所以确定就行了。 进来以后我们就要点这个茶肉， 在任务环境中挥之洒脱。 这里是两条直线啊，我们首先画这个两条直线， 这个是能画，我们会是这个能画就可以了，选这个能画就可以随便画了，画完以后可以进行约束的， 我就随便画了这个这个屏幕，这个箭头是一个标示啊，一个数值标示跟一个水平标示， 床头也不用管了，随便画就可以， 嗯， 画完以后我们就可以 进行约束了，然后这个角度是六十五度，点这个快速尺寸， 这个线是一百长， 然后这条线也是一百长啊，一百三长， 嗯啊，其他的这个线的长度就没有标， 这只变了一个角度， 我个人认为的话，应邮寄话筒的话是比所有的要方便。 另一种 啊，这个角度把它标一下，还是点这个快速快速尺寸， 点哪个线？这是六十五度 啊？这有个倒酒，倒酒的话点这个圆酒，这有个圆酒，点一下，点两下线，然后手臂放在中间， 输一个半截，十五十。确定 好这个头型呢，就画完了，然后我们 检查一下， 把这些标注的尺寸，把它拉一下。 嗯嗯， 让我们检查一下他就是全部约束完了没有？我们可以点这个约束， 把这里全部变为绿色的。 所以现在这些线啊是头不正了的，所以这个头型啊是没问题的，跟左边这个是一模一样的。 或者说你也可以点这个尺寸这里啊，他也会显示显示为绿色，显示为绿色的话就是说这个这个图形已经全部全部被约束好了。 嗯，本节内容就到这里。

你的对手在看书，你的仇人在练刀，你的兄弟在健身， 隔壁老王在练腰，告诉我 你在干什么？

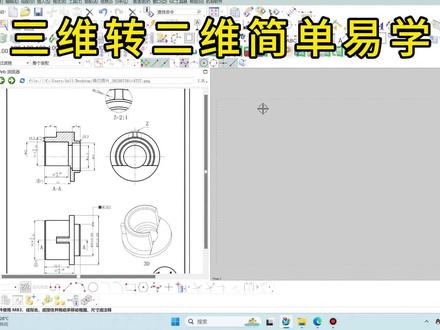

兄弟们不要再去用 cad 画左边这个视图了，我们用三维图直接可以转成这个平面图，而且很方便又安全啊，今天我给大家来演示一下。首先呢，我们点击基本视图， 这边呢选择定向视图工具，就是定一个你想要的一个视图，比如说我们定啊，这个俯视图， 按 f 八把这个视图放正确定一下，然后呢比例呢，我们现在是一比一的，我们可以改成二比一，稍微放大一点 确定，那么这个视图呢，就已经生成了，那么接下来呢，我们要把这个视图给他拨出来，这边呢，我们选择剖面图，选择啊中心产品的中心点 啊，我们试图呢，往上一拖，他就很轻松的就出来了啊，接下来呢，我们要投影出啊左视图这一块，我们点击投影视图， 哎，也很方便的就出来了。好，接下来呢，我们再去做一个放大图，这边呢我们有专门的放大图指令，局部放大图啊，我们选个位置，选个点， 在这个范围内啊，我们直接可以拿出来，比如说呢，我比例可以放五比一或者二比一，可以放大缩小， 比如说我们放二比一，就放这里啊，也轻松的生成了，那么还有一个三地图呢，我们也是很轻松的可以实现点击基本视图补选择定向视图，比如说你想要 放置一个啊，比较容易人家看懂的一个视图啊，比如说像右下角这个视图，那么我们方向呢，也可以自己去定啊，比如说这个方向确定啊，然后比例呢也是啊，比一放大，哎，放这边 好，就这样很轻松的就把这个三三 d 转成二 d 就完成了。关注我，点亮爱心，每天教你学一招！

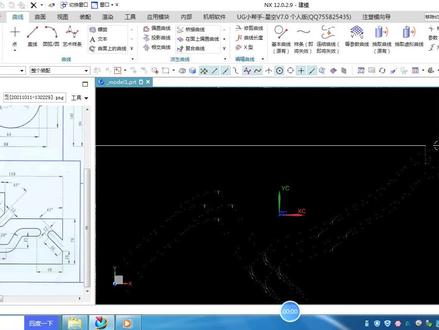

下面的这一章啊，我们就是正式讲什么呢？讲二维草图的设计，那么通过我们刚才这个模型的讲解，我相信你应该有一种意识，就是什么呀，咱们做三文模型呢，其实大部分时间或者说这个问题的关键还是做草图，是这个意思吧， 所以呢我们必须得要掌握，就是说各种草图咱们怎么去做啊？所以呢，接下来的这张啊，我们就是 重点讲解一下 ug 软件的二维草图的绘制啊。好，现在我们看一下这张内容。呃，这张呢也是我们学习这个 ug 软件那么第一个重点内容啊，第一个重点内容 在这张里面，我们主要会介绍一下这个二维草图的基础，还有就是二维草图的要素，还有就是草图的全页数，然后 重点是二维草图的设计方法，最后呢我们是有些这个练习的，然后呢这一章我们讲完了之后啊，我们这里有些这个作业啊，有些作业，这个作业呢，就是在这个二维草图设计练习里面 啊，我们的目的是什么？我先在讲这个内容之前，我先说一下咱们这一章的目的，这个目的就是你要能够把这里面的二十多个草图啊， 你全部给我画出来，明白这意思吧？全部能够画出来啊，而且呢按照我们这个图纸上面的尺寸要求， 结构要求，全部把它画出来，而且呢要在规定的时间范围之内，那么你只如果说能够做到这一点，咱们这个草图这一部分，那么你就算是学会了后面我们在做什么样的零件，做什么样的那个，呃，这个只要用草图， 这个就不会啊，受到这个影啊，这个草图的这个影响啊，好，这是我们这个学习的目标啊，那么接下来我们就是讲一下，就是咱们应该怎么去绘制这个草图啊？然后呢怎么绘制啊？这个请注意，我们不是说， 哎，你好，我这个这个没有时间观念，是吧？你把这个东西啊，慢慢的把它画出来，不是这样的啊，我们讲的就是说啊，这个要要在比较短的时间里面啊，然后呢要高效规范的把这个草图画出来，这才是才算是画草图啊。好，现在呢我们就是具体来讲解一下这里面的这个内容。 首先第一件事情呢，咱们先说一下，就是咱们为什么要学习草图，其实在实际当中啊啊，包括我们那个去给别人这个在钱里面做培训啊，我们来做了，做了很多的这种培训， 那么很多像这个企业里面这个人员呢，就是说他很多人他不在乎这个二维草的学习，他觉得这个东西很简单啊，草图这个东西吗？是不是你只要把这个样子啊画出来，尺寸标上去就 ok 了？ 其实不是这样的，那么这个草图呢，是对于我们这个使用这个软件来讲，那么是非常重要的，而且它基本上贯穿于整个软件的使用，你只要用这个三维软件，那么你绝对会跟这个草图打交道啊，那么或者我们可以这样说，如果你这个草图学不好， 那么你会影响到你整个软件的使用啊，所以这个这个关系啊是非常密切的，那么我们要用这个软件，要学会用这个软件，必须要把这个草图，把它吃透啊，必须把它吃透，所以这个草图的作用啊， 那么是非常大的。那么接下来我们就是具体说一下这个草图到底有哪些作用，是不是第一这个草图啊，它是零件设计的基础。比方说我们要做一个零件啊，这是汽车里面一个转向节， 那么这个转向结的这个零件我怎么做出来的？那么其中就会用到大量的草图，比方说我在做这部分结构的时候 啊，这部结构的时候，那么他的这个截面我就是用这个草图做的。那么你试想一下，假如你连这个草图就画不出来，那么你的这个结构肯定做不出来， 你的这个结构做不出来，那么你的整个零件肯定也做不出来，所以这个关系就是这样的，很简单啊，所以二维草图是零件设计的基础。那么很多人啊，这个很多 理解这个草图作用，其实很多人就只知道这一点啊，就是我要做零件，我必须得画草图。二维草图是零件设计的基础，很多人他是知道这一点的，但是呢很多人他可能不知道是后面的。 那么我们这个二维草图啊，它除了可以做曲，呃，做这个零件以外，它还可以做什么呢？做曲线线框， 这个曲线线框他是曲面造型设计的灵魂啊，比方说我们后期要做一些曲面造型，比方说这是一个吹风机啊，这是一个吹风机，那么这是一个很典型的曲面产品，你看这啊， 这是一个很典型的曲面产品，那么我怎么去做它呢？我在做这个产品的时候，我肯定去绘制一些曲线的，我肯定要画这样的曲线，那么这些曲线 实际上我们就可以用草图来做，比方说这条啊，右边的这个草图，他实际上指的就是你的这个轮廓啊，所以这呢是第二个作用，就是二维草图啊，他可以进行曲面产品的设计啊，这是第二个， 那么第三个是什么呢啊？第三个就是我们使用二维草图啊，还可以设计产品股价。 哎，那么这个我们就要有必要说一下这个呃，一种设计方法了啊，前面我们其实提到过的啊，就是我们在目前呢，在这个产品设计还有这个结构设计当中，我们广泛使用的一种方法叫做置顶向下的方法， 这个字顶向下的方法呢，也就是我们说的 top down 啊， top down 啊， top down 的一个方法 就是自顶向下的方法，那么在这种方法里面，他的核心就是先要做一个骨架模型，核心就是骨架模型，这个骨架模型怎么做？那么很多时候我们就可以用草头做，比方说啊， 假如我现在我要做这样的一个挖掘机的一个产品，我们知道这个产品很复杂对不对？那么我怎么对他进行设计啊？我肯定是用置顶向下的方法来做，如果我用置顶向下的方法去做这个挖掘机，那么我首先肯定就会先做这样的一个东西， 这个东西啊就相当于他的骨架模型，那么这个骨架模型其实我们就是用了很多很多的草图把它画出来的，那么你可以看一下这个蓝色的线，这个都是草图啊，都是草，它主要是用来控制我们这个 产品的主要结构啊，所以呢这呢是也是草图的一个应用，那么其实呢除了这些还有很多啊，就是假如我们以后用做那个装配啊，到时候我们后面会讲装配的啊， 那么这个装配还有那个工程图，还有就是我们以后做那个管道，做那个电器，那么这些里面都会用到草图， 所以说呢，我们这个草图基本上啊涉及到我们这个软件的各个模块，你只要用这个软件，他都会跟这个草图打交道啊，所以说我们这个草图必须要学好啊，好，这就是我们这个草图的这个作用，我们就先说这么多啊， 然后接下来呢，我们就是说一下这个二维草图的这个界面，那么这个二维草图界面，其实我们刚才呀，在做那个模型的时候，我们已经讲过啊，就是 我们要点那个草图绘制的这个命令，那么刚才呢，我们是新建一个零件之后，我们就打开它啊，在新建零件时候，我们刚才画草图是在拉伸里面去画，就是当我们选择这个命令之后，我们点他，点他之后，然后再去选一个平面， 然后呢再确定，这样呢就进入到草绘环境了，那么这个草绘环境呢，请注意啊，这个草绘环境它是属于我们这个拉伸内部的草环境，也就是你在做那个拉伸啊，或者说你在做其他的特征的时候，他的内部的一个草图环境， 那么这里面呢，包括我们这个拉伸的各个命令。好，这是一种界面啊，那么还有一种，还有一种，这个要注意一下啊，还有一种呢，就是我们直接在这 选草图，就是我只画一个草图，我现在我先不不做拉伸，对不对？我就想画一个草图，我不做拉伸，那么你可以直接点他，点他之后我再去选一个面，别人选他，然后确定 这个呢，也可以进来，但是你看一下啊，这个时候他也是草会环境，但是这个草环境跟刚才不一样， 不一样，他除了这个草图的工具以外，他还有这么多三维的工具，你看到吗？都在这啊，跟刚才那个就不一样啊，刚才那里面只有草图，没有别的那个工具 啊，虽然这是两个草绘工具啊，两两个草绘环境，那么他的内容他是一样的，只不过他的界面他稍微有点区别啊。好，这个要注意。呃，然后我们这来还是一样点完成 草图就 ok 了。好，这是我们这个草绘的环境呢，咱们先认识一下啊。 呃，另外呢，在这个草绘当中啊，草绘当中请注意。呃，其实我们刚才说的啊，我们刚才说的两个草绘环境呢，咱们可以在这快速的选择菜单插入，你会注意到这个地方有两个工具， 那么如果你点上面的这个命令，就是相当于你直接点他进到草丛里面去 啊，那么我们再看一下啊，点他进去之后这个草灰环境什么样的呢？就是说他这个草灰命令呢，就集中到这一块了啊，集中到这一块，然后呢我们在选这个命令的时候啊，比方说我们 后要加约束，哎，这有没有约束啊？看一下。没有约束啊，我想加约束怎么办啊？这个约束呢是草豚里面非常重要一个东西啊，我要加约束怎么办？那么你可以在这点开这一个就是加几个约束的 啊，但是呢他并没有显示在你的主菜单里面啊，好，那么这是这个啊，那么如果说我们选择第二个就是插入任务环境中的绘制草图，我们选这个命令， 然后呢我们再点一个面进去，你看一下啊，这个界面就跟我们刚才做拉伸的时候那个草图界面是一样的，你会注意到什么呀？在这个界面当中，这个所有的草图命令他都给你显示出来了啊， 这是加约束的，这是加对称约束的，这个是做修剪的，这个是导圆角的，还有这些呢是基本绘制工具，所以呢在这个环境当中啊，我们可以专注于这个草图的绘制，而且在这个界面当中，这个草图工具它比较完整，比较完整， 他全部都显示出来了，对不对？那么刚才的那个草的环境呢，他就只显示那一部分，很多工具你是没有的，你看一下啊， 是不是很多工具没有什么修剪哎，他是在这找他，有是有，但是呢他那个比较小， 那么这样的对于我们这个初学者来讲，这个其实不太方便的，所以呢我建议呢，就是说咱们刚开始学这个软件的时候，你现在对这个还有很多东西不太熟悉。咱们建议呢，就是画草图 的时候，你就在这选插入在任务环境当中画草图，而不要选他，不要选他啊，尽量在他里面画草图啊。所以呢这个要注意，因为在这个界面当中，这个草图工具啊，他显示的比较完整一些啊，好，注意这个问题。 那么很多人呢，就是在使用 ug 的时候啊，很多人就搞不清楚我到底应该选哪个草头进去。那么这呢，我就跟你说了一下啊，呃，建议呢，就是说尽量用这个来画啊，啊，如果说那个你觉得这个麻烦，那么你后面用这个画也行啊，我只是说一个建议啊， 好，这是关于我们这个二维草图的这个界面啊，我们就讲解了一下啊。好，接下来我们再来看一下二维草图要素。嗯，那么为什么讲这个二维草图要素呢？我们要 画草图，必须你要知道这个草图啊，他的基本元素啊。呃，后面我们在具体讲的时候，其实就是围绕这个要素来讲的。那么一般来讲一个完整的草图啊， 他有三大要素，就是轮廓形状，几何约束，还有尺寸标注，这就是他的三大要素啊。首先一个这个轮廓形状，这个很好说啊，就是我们这个草图他大概的形状是什么样的，这个我们基本上一眼都可以看出来。好，这是他的第一要素， 那么第二要素呢，就是他的几何约束。哎，几何约束？什么东西啊？这个好像比较陌生，对吧？几何约束他指的就是草图当中对象和对象之间的几何关系，比方说这个圆 跟这个圆他是一个相等的关系啊，我们这个圆跟这个圆弧他是一个同轴的关系， 然后呢，我们这个直线跟这两边的圆，他这是相切的一个关系，这是相切的，所以呢，这些东西啊，就叫做几何约束， 几何约束就是用来规定我们这个草图形状的啊，所以这呢是他们之间的这个关系啊。然后第三个要素啊，就是尺寸标注，尺寸标注这个很很好理解啊，就是我们这个草图当中这些尺寸， 那么这些尺寸呢，他能够帮助反映，就是我们这个草图他到底有多大，就这个尺寸有多大，对不对？好，这就是二维草图的三大要素， 那么在这三大要素当中，我们要注意的就是这个轮廓形状，还有这个尺寸标注啊，它是属于显性要素，就这个东西我们能够很容易去理解，很容易的去看到，这叫显性的，显示的显啊，显性的， 那么这个几和约束呢？它是属于一个引线的要素，就说这个东西啊，别人不可能标注出来的，你是看不到的。比方说啊，你这个地方是相切的，这个地方也是相切的，但是呢，在这个图纸上面，别人不可能标注出来，这是相切的 啊，所有的地方你都看不到这种标注的啊，所以呢，这个东西啊，他是隐藏在我们这个草铺头内部，这个是需要我们个人去分析出来的啊，这是个人分析的啊，呃，所以这个呢要特别注意，所以呢在这 三大要素当中最难处理的就是这个几何约束啊，那么我们刚才说了，这个几何约束是有个人分析的，那么每个人想问题的方法不一样，或者说每个人看问题的方法不一样，那么他分析的这个约束可能就不一样， 对不对？这个是很正常的啊，那么一百个人他有一百一种分析方法，但是呢，你这个不用担心啊， 你不管是怎么去分析，或者不管怎么去加约束，那么你这个草图的最终结果他肯定是一样的。打个简单比方啊，打个简单比方，比方说我们这呢是一个平行四边形啊，平行四边形， 假如我要让你去画一个平行四边形，你怎么画？我肯定是大概先把这个平字画出来，画完之后我加约束，让他写 形成一个平行四边形。怎么加约束？有的人这样加啊，我让上面的一条边跟下面的一条边，我让他平行，而且相等 啊，我让他平行，而且呢在相等，我就同时在这个线跟这个线之间我加两个约束，这样我就可以约束他。是一个什么呀？平行四边形。 但是呢，有人这样讲，哎，有人这样讲，还是这样个平行四边形啊，他怎么讲呢？我让他跟他平行，我再让他跟他平行， 这是不是两种加法呀？但是呢，你不管怎么加，他的结果肯定都是一样，都是一个平行四边形啊，所以呢，这呢只是一个很简单的一个应用举例啊，那么我们放在这个像这些草丛里面，同样的，他有很多这个添加的方法， 你可以这样加，你可以那样加，但是不管怎么加，最终的结果是一样的啊，所以呢，这是我们这个几何约束的处理啊，虽然说他是一个隐性的，但是呢，我们可以根据我们自己的一个经，呃，这个经验 还就是我们平时画草图一些积累，我们自己判断他是什么约束啊，然后呢把它加上去啊，好，这是 我们这个草图的三要素啊，好，那么接下来啊，我们就是具体展开来讲，哎，这个轮廓形状咱们应该怎么去做？几何约束怎么做？尺寸标注怎么做？我们把这些都掌握了，那么我们就可以去画草图了 啊，好，这是接下来我们要讲的这个内容啊。好，现在呢，我们首先呢就是先看一下二维草图的这个绘制。

机械设计的话都有哪些课程呢？像我们常用的机械二维图 cad 软件啊，三维图的话有 sawwork 软件和这个 ug 软件啊。 sawwork 的 话主要应用在各种的这种钣金呐，曲面设计会比较多一点，像 ug 的 话它主要应用在各种的模具设计。 零基础的小白的话也不用担心，我们的课程的话全部都是从零基础开始学，而且还提供跟班重听的服务。对机械设计方面感兴趣的伙伴都可以联系刘老师。

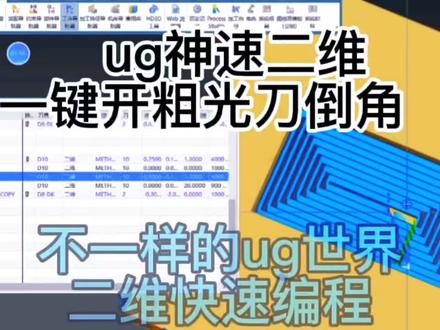

兄弟牛逼啊，今能翻出来我这个小技巧，各位都是大神大佬都编特别难的弓箭，但是这个太简单的弓箭估计看不上， 就洗个外形，一条一条的编，大家是不是一条一条的编呢？ 我们这边有一个这个可以一次性把开粗弓刀倒角一次性出来。 有没有兄弟们发现这个小技巧呢？现在我们来看一下。 我这边 在几何题里面又建了一个二维，我自己取的名字啊，这个是干什么用的？现在我们一起来看一下啊。 打开几合体。我们我们这个几合体，你看是不是有点不一样。 我们先来选一个面，道具侧在外部，好 给个底面啊，已经给过了， 现在商城看一下这四条程序。 这是轮廓开粗吧，这是轮廓经风， 这个是哎，开个小槽也是开粗的。这个是公刀，这个是倒角。这样编二维的话是不是感觉非常的快， 这个到底是什么东西呢？有没有兄弟们想知道的？ 好，话不多说，咱们一起来了解一下。我们进入我们这个 你看工序导航器，嗯，进入几何仕途，在几何仕途里面，我们可以创建一个毛黑 充电集合器。 在重点几个题里面，我们这个我可拼死，大家都很清楚，他就是毛黑，我可拼死。后面这个，这个英文我也不知道叫什么，这个就是用来选面， 在后面有一个 m i l l b n d 这个玩意是用来选边界的，我们就创建一个选边界的，比如我们现在 取个名字叫零零零，三个零。好打开这个毛坯是不是该我们？
