鲁班钢筋坡屋面绘制教程

本次视频分别给大家进行弧形坡道和直线性坡道两种坡道的绘制讲解。首先我们了解一下弧形坡道的绘制方式。 首先用楼板绘制出弧形坡道的平面，然后点击软件编辑中的汽车坡道按键，或者点击软件上方按钮设置汽车坡道。 选中楼板之后，选择楼板的两边分别负对应的坡道高度，此处首先负一千五，于两千。设置完成之后可三维查看。 可以看到弧形坡道就设置好了，那对于直行坡道而言，首先用楼板 绘制出矩形楼板，然后点击编辑下面的构建便携命令，或者点击软件上方图标按键构建便携。选中楼板确定之后选择便携方式， 此处以三点便携确定便携方法，分别输入三点高度确定楼板的便携，此处输入一千五、一千五、三千，以此形成坡道。形成之后可三维查看。 顶级三维显示，可以看到对应的汽车坡道已经绘制完成。

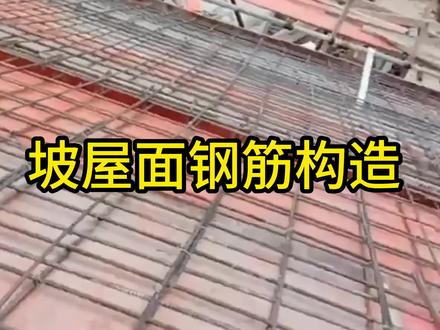

我们来看一下这个屋面，这屋面采用的是一个坡屋面，通常来说坡面超过百分之十则为坡屋面。看图级坡屋面采用的是折板配金构造，折板外侧的钢筋在折点处顺势通过，不用断开， 这根钢筋就是外侧的钢筋，下面这个是内侧的折半，内侧的钢筋甚至对边时顺势弯折。他的毛长度从折点开始算，这段的一个总长度是大约等于 lv， 这一端的长度也是一样的，大于等于 lv， lv 指的是瘦拉钢筋毛长度，咱们可以通过查这张表来计算出他的毛固长度。

小源，你这个框架柱在屋顶封顶是怎么回事？我再看不懂这个钢筋构造呢？为什么这个边柱外侧的钢筋带弯头，其余的内侧纵筋都是直头？ 哦，茶壶哥，其实我也不知道这个钢筋该如何绑扎，钢筋班组说这个采用的梁包柱的做法，所以外侧设置十五倍的弯头，而且这个梁高度够直毛了，所以其余纵筋都是直头。我在我们二十二至幺零幺图集上也没看懂，我也不知道这样绑扎对不对， 这个明显是工人绑架错误，翻样下料是对的，但是工人用料用错地方了。你说的不错，关于污蔑梁柱节点，在二十二 g 图集上是表达的不怎么清楚，但是我给你的施工规范验收干货手册上有详细的介绍啊，你没看吗？依据也是我们十八 g 九零幺杠幺钢筋排布规则和构造详图， 图集三十八三十九页给出了屋面柱包梁和梁包柱的节点做法。我结合模型和你说一下我们现场选用的梁包柱的做法。首先是这个框架梁面筋要设置长弯头，弯头长度为一点七倍的赖。但是这里需要和大家说一下的是，这个长弯头不属于毛固， 而是属于搭接船力底筋的，和普通框架梁一样，要设置十五倍的弯头。当然了，这个如果满足植毛条件的底筋也是可以植毛的。然后就是梁包柱的柱子纵筋结构， 这个柱子和中柱一样，是需要设置十二倍地的弯头，如果框架梁高度满足植毛的，是可以植毛的。这里需要注意的是，在梁宽范围内的纵筋可以植毛，在梁宽范围之外的钢筋还是需要设置弯头的。现在回过头来看开始的这个柱子， 这个边柱外侧是有外边梁的，满足植毛条件。最外侧的一排钢筋是应该直头垂直相交，梁内的纵筋也应该是直头，这两侧另外的六根纵筋是要设置弯头的。所以我说这个翻样下料是正确的，只是工人绑扎的时候用料用错了，估计十有八九是现场钢筋代班指挥交错错误。 你没事把这个施工验收规范干货好好看一下，上面会给我们我们施工中常见的工序做法和验收规范，有需求的左下角下单，这样的解释你们明白了吗？
