poc 基础,快问快答,你准备好了吗?开始 poc 的 中文名称是可编程逻辑控制器。 poc 主要由哪几部分组成? cpu 储存器 i o 接口通讯接口电源等。按结构形式分, poc 主要有哪几种类型? 整体式模块式叠装式人们常说的 p o c 三大量是什么?开关量模拟量脉冲量 p o c 的 工作原理你来回答。

零基础学习 plc, 首先需要认识他的各个模块,这样的一台 plc, 你掌握了他下边五个模块,认识 plc 硬件部分就过关了。第一个数字量输入模块,二十四伏直流电源输入, 它是为 cpu 提供二十四伏直流电,然后接地线二十四伏直流输出, 为其他 plc 模块供电,剩下的是提供十四路数字料输入信号。 第二部分,模拟量模块,提供两路模拟量输入信号和两路模拟量输出信号。第三部分,数字量输出模块,这是正极, 这是负极,提供十路数字量输出信号。第四部分是破分 nit 通信模块,提供两组破分 nit 通信接口,插上网线就可以建立通信了。 设备上电, cpu 模块的状态, led 灯闪烁,这就是我们要介绍的最后一个部分,状态指示灯模块。 第一个 stop run 运行灯,黄色常亮指是 stop 停止模式, 绿色常亮指是 run 运行模式。黄绿交替闪烁指是 cpu 处于 start up 暖启动模式。 l 故障灯,红色闪烁指示有错误,纯红色指示硬件出现故障,三个灯全部闪烁,指示构件检测到故障。 mate 维护灯,每次插入存储卡时闪烁,下面还有两个灯,指示 perfect 通信状态。 link 灯绿色点亮指示连接成功。 rx tx 灯,黄色点亮指示有传输活动 输入输出灯,绿色点亮或熄灭来指示各输入和输出的状态。好,这就是我们介绍的 plc 的五大模块,你废了吗?

plc 到底是什么? plc 它的全称叫做可编程逻辑控制器,把它分成三个部分,可编程逻辑还有控制器。先说控制器, 大家都可能知道,时间控制器,温度控制器,还有技术控制器等等,它们的功能都很单一,通过时间控制,温度控制。但当需要的条件非常复杂的时候,就出现了逻辑假设,说我有个物料,把它放到传送带上,首先到这里光电开关接收信号, 走到这儿相机给它拍照,然后继续往前走,走到这里光电开关又接收到了信号,然后这边的气缸可以将它拿走,拿走完之后给它放到这儿。 这一套动作通过线路是很难完成的,这就需要用到 plc 了, plc 可以 通过编程把刚刚那一套逻辑全部搞定。 plc 就 等同于一个发号施令的,为什么要用 plc? 因为方便,你学会了吗?

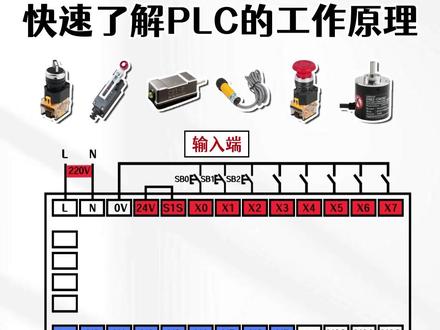

快速了解 plc 的 工作原理! plc 上端是输入端,包含两百二十伏、二十四伏电源及公共端,其他都是输入继电器接口, 可接旋钮开关、线位开关、磁防开关、光电开关、即停按钮以及编码器等等,用来采集外部设备的信号。下端是输出端,由 com 公共端和输出接口组成, 主要驱动继电器、接触器、四伏及步进控制器等。输入输出的联动靠程序实现。比如自锁电路包含启动、停止和电机输出,按下 s b 零, x 零常开触点导通,形成火零线通路,外零输出继电器接通并自锁, 保持通电状态。 plc 的 y 零端持续输出,就能控制外一部电机运行。你学会了吗?

今天给大家讲解一下 plc 到底是什么?简单来说, plc 就是 可编程控制器,在各个行业中发挥着巨大的作用。常见的 plc 由以下三个部分组成, 输入单元、 cpu 和输出单元。假设我们有一个按钮和一个电机,该如何通过 plc 来控制电机运动呢?我们将开关连接至输入单元,电机连接输出单元。当我们按下按钮时,输入单元将启动信号传输至 cpu q 将处理好的数据传输至输出单元。输出单元驱动电机运转,当我们再次按下按钮,电机就停止了运动。

如果我问你 plc 有 哪些部分组成,你会觉得很简单,我估计你的回答也和大部分书籍介绍的一样, 电源中央处理单元、处理器、输入输出单元、输入输出模块等等。没错,是这样的,记得很准确,可是对你理解和使用 plc 有 多大帮助呢? 你真的会使用 plc 了吗?我看未必,从工程实践的角度看,这个并不能让你深刻的理解 plc。 所以 我建议大家在了解 plc 的 组成时,要按照功能模块去记忆, 比如电源 i o 单元、寄存器,还有模拟量模块、通信模块、定位模块、热电阻、热电藕等各种功能单元。电源。毋庸置疑,所有的 plc 都需要供电 io。 单元是外部设备与 plc 之间的连接纽带,继传器是程序与硬件之间的纽带,其他的各种功能模块都是软硬件结合的结构。在工程实践中, 按照这些功能对 plc 的 组成进行分解,对我们理解和使用 plc 是 有非常大的使用价值的。
