电动车连接器插头怎么接线图解

电动车大灯壳由于是塑料做的，发生事故或碰撞很容易破碎。更换大灯有时会遇到插头端子不一样的情况，插头不一样怎么办？今天分享几个方法， 比如原车灯是二点八毫米端子，新灯是子弹头。方法一，将新灯子弹头剪掉，然后用打火机或拨线前去掉一段绝缘层，露出铜线，如果铜线太细就对折，增大铜线与端子接触面积。 再将新二点八毫米端子放到夹线前上后，把线塞入端子压下夹线前，让端子的绝缘压接区夹住绝缘层，薄体压接区压住铜线， 逐个将端子压好后，按原车灯线序塞入插头插上就行了。如果没有与原车车灯一样的插头，就把原车灯插头卸下来，装到新灯上。方法二，把原车大灯线剪下来，接到新大灯上。这种方法在没有压线前和新端子的情况下比较实用。 方法三，把新大灯和车上的大灯线端子都剪了，直接接线。这种方法最不推荐，因为第二种方法也是剪线，至少保留了车上的端子。

一分钟学会电动车仪表的接线方法，这种仪表的接线方法其实并不难，只要你花一分钟看完老王的视频，以后你自己在家也能安装。 咱们先来看一下这个仪表上各线的功能，这根黑色线就是负极线 接电动车负极，这根红色线是电门锁进线接电动车总正极， 这根绿色线是电门锁回线，打开钥匙后他通电。这根白色线是尾灯线，可以接大灯和尾灯，用电门锁第二档来控制。这个蓝色线插头是喇叭开关 哎，咱们只要把电动车上的各线和仪表上的线对应上就行了，大家看这根黑色线就是负极线接仪表的负极，这根蓝色线是电门锁进线接仪表的红色线， 这根红色线是电门锁回路线，接仪表的绿色线插头就是喇叭开关了。接下来咱们先把电动车上的负极线和仪表的负极线接在一起，然后再裹上胶布， 然后再把仪表的电锁进线，红色线和电动车上的蓝色线接在一起， 然后再把仪表上的电锁回线就是绿色线和电动车的红色线接在一起。 最后把这个喇叭开关的插头插上，这辆车没有尾灯，那这根白色的尾灯线我们就不用接了， 然后我们打开钥匙看一下仪表的功能，完全正常，你学会了吗？

在电动车和三轮车上，大灯非常的重要，如果大灯不亮了，非常影响夜间骑行，今天老王就来讲解一下大灯的线路。大灯的线路其实并不复杂，下面咱们就来讲一下大灯电路的原理和接线方法， 今天只要你花一两分钟看完老王这个视频，自己也能维修。首先这个是大灯开关， 开关很简单，里边就是两根线，一进一出，正极从红线输入，打开开关后黄色线输出。 咱们再来看这个远近光开关，远近光开关是三根线，为了看的方便，我把其他线剪掉了，中间这条黑色线就是接大灯开关的那根输出线，黄色两边的橙色和棕色线，一根是近光，一根是远光。 咱们再来看大灯，大灯上有三根线，绿色的是远光，白色的是近光， 咱们就把他们连接起来，今天咱们连接的是四十八伏，如果你的车是十二伏，就连接转换器出来的十二伏的正负极就可以了。首先咱们把负极线接在大灯的负极上， 然后咱们把大灯开关的输出线接在远近光开关的中间那根黑色线上， 然后再把远近光开关两边的棕色线和橙色线分别接在大灯的远光和近光线上，咱们橙色线接远光，棕色线接近光。 最后咱们把大灯开关的红色输入线接在正极上，大灯的整个线路咱们就接完了，下面咱们来试一下 打开大灯，大灯亮了，然后咱们再来看看远近光， 打开远光，打开近光，远光，关闭大灯，我们看到所有功能一切正常。这个大灯的接线方法是不是很简单？

朋友们大家好，今天给大家分享一下 c g 幺二五摩托车点火器每个针角它的功能和作用。首先左上角的是连接触发线圈的蓝白色的线， 右上角的是连接高压包的黄黑色的线，左下角的针角是连接触发线圈绿白色的负极线，右下角的是连接电门锁的熄火线。我们再来看这边的插头，上边的针角是连接点火线圈的黑红线，最后这根细红线是连接电门锁出来的黑色正极线。

又一个新发明，更换电机后配线麻烦，有了这个工具就轻松多了。按顺序依次对插电机接头，找出正确的一种在调线即可。霍尔掉线的搭配全部给你搭配好了。 霍尔五种搭配线，更换电机和电机，霍尔和控制器不匹配，要手动调向线很麻烦，可以用一拖五霍尔排序线，对插控制器霍尔按顺序依次对插电机霍尔线头， 找出正确的一种按接头线序调电机霍尔线，然后在电机转动正常在看线的颜色就可以了，排列霍尔相序，方便快捷。

电动车跑起来的五大核心部件，电瓶、电机、控制器、转把电门锁。今天一个视频带大家看一下他们连接起来的步骤。方法，第一步，先把电瓶连接起来，先来连接电瓶的主正， 第一块的负极连接第二块的负极，连接第三块的正极， 第三块负极连接第四块的正极， 最后连接电瓶的主负极。我们一定要给电瓶接上一个空气保护开关。 控制器上的粗红线连接电瓶的主正 极，黑线连接电瓶上的主负极。 控制器上的三根象限要对色连接电击的象限，黄色、 绿色、 蓝色。 电机上的或插头对插，控制器上的或插头是也是五根颜色插头。 拿出我们的电门锁，电门锁的出现连接在电瓶的主正极上， 电门锁的进线，连接在控制器上的锁线，一根细红色的线， 我们给它包一下。 拿出我们的转把 转码，三线对插控制器上的转码，红黑绿三根线，三档变速对接控制器的三档变速，找到 控制器的倒车插头，插入转码的倒车开关插头， 打开开关，打开电门锁，找到控制器的学习线，对插上去， 现在此时是倒转，拔掉插头重新插上， 现在已经是正转，我们来试一下低速、中速、高速 倒车是不是很简单，关注我，让你学到更多电动车小知识，不会的打在评论区抖音。

买了我们金太阳铝电池，老铁啊，如果说你们自己回去要接线的话，这里面会配有一个弯头线，然后你们车上的线有一个主线是这么，呃，这么一根线啊，怎么又能更加牢固的把它们连接在一起来？把它线拨长一点啊？ 这头啊，这里线留长一点，把它卷个三到五公分， 而另一端也是一样， 一定要长，一定要足够啊，足够的长。在这个情况下呢，是不需要任何的焊漆的啊，这个接线法是不需要任何焊漆的， 这样子就这样子交叉剪，多绕两圈，多绕两圈，绕完两圈后预留大概有个两公分左右， 再把它卷，把它缠绕在一起。好，看到了这样子话是不是觉得就可以了？其实还不行，因为它还不够稳，我们得这样子， 十头牛都拉不断，这样子过牛就稳定了啊。

很多人不懂电动车十二伏转换器的工作原理，今天老王就来讲一讲它的工作原理和接线方法。首先咱们看这个十二伏转换器，它的电路其实很简单，只有三根线， 这根红色的上面带着一个保险管，这个就是正极输入线，这根线接电瓶走的正极，兼容四十八到九十六伏，这根黄色线是正极的十二伏的输出， 这条黑色负极线是红色输入线和十二伏输出线的共用负极。下面咱们就实际操作，把电池大灯和十二伏转换器连接起来。首先这根红色输入线咱们接电池组的正极， 然后裹好胶布，接下来咱们接负极线，这个负极线是电池组和十二伏输出的共用负极，所以咱们把电池组的负极和大灯的负极全都接在一起， 接上之后咱们还是裹上绝缘胶布，然后咱们把大灯的正极接在转换器十二伏的输出线上。 最后咱们把正极输入线接在电池组上，给它通电，接通电源，我们看到大灯亮起来了，这个就是十二伏转换器的接线方法，你学会了吗？

哈喽兄弟们，欢迎来到闪驰，最近呢也是有很多兄弟下单了我们的电池，但是呢发现兄弟们都不怎么会使用，今天呢就给大家讲一下我们的电池要怎么接线，因为呢这两天有很多兄弟呢都跟客服反映说不会接线， 甚至说找师傅装的都有接线错的这个情况，所以呢今天来讲一下这个接线的问题。首先呢接线呢分两种情况，第一种情况呢就是你的车是原装的一个控制器，那么接线的时候你只需要找到一个原装接那个土豆的这两根线， 反正呢把我们的电池正极对准这个原装线的正极，包括我们的一个充电线，三个合在一起用螺丝拧好就可以了，负极呢也同样是一样的操作，原装控的情况下呢，你接完线之后，这些原装的空开跟线路呢都是不 需要更换的。第二种情况呢就是说有些兄弟可能换个空啊，换个空呢要怎么接线呢？首先呢就是把我们电池的一个负极接直接接到这控制器的负极，正极这方面呢要过一个空开， 我们呢通常都是要准备一个空开的连接线，正极呢过一个空开，然后最终呢再接到这个控制器的正极，那就接线完成了， 需要注意的是什么呢？在接线的时候一定要把空开给关上，完成接线了之后再把空开打开， 这样的话就可以避免打火花。最后呢再给兄弟们科普一个小知识，就是说我们锂电池，哪怕你是禁放的，他也会慢慢消耗这个电量，所以呢有些兄弟可能上学的时候或者说出差 需要长时间把车停在家里的，那么我建议把电量充到百分之八十左右，再进行一个停放，另外呢要把车上的空开给关上。以上呢就是一个装车方面的一些思路，如果呢有还有不懂的兄弟呢，也可以在后台咨询我。

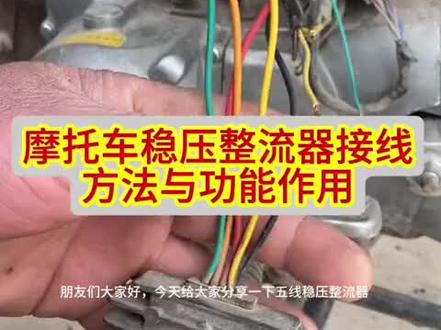

朋友们大家好，今天给大家分享一下五线稳压整流器每根线的接线方法、功能和作用。首先黄色和白色是连接发电线圈的，黄色和白色把它与发电线圈的黄色和白色连接在一起。这根绿色线是连接摩托车的负极搭铁线 把它与摩托车的绿色负极线连接在一起。我们来看整流器的黑色线是连接电门锁出来的电瓶正极线。 这根黑色线很重要，他是控制什么时候给电瓶充电，什么时候停止给电瓶充电。最后这根红色线他是给电瓶进行充电的线，摩托车发动起来与发动机短接，有轻微火花，他有十二伏电压，这样他就可以给电瓶进行充电了。

电动车负控线路怎么连接？今天呢，我们用一张电路图和大家一起分享负控线路接线方法及原理。 电动车负控线路图它的接线原理呢是我们灯光的开关呢去控制负极线路，所以呢，我们连接线路呢也要从总电源开始， 总电源先从总电源的正极开始，正极呢首先要去连接我们的空气开关，经过空气开关呢，我们要分出来三路线， 一路去连接我们电门锁的上线，一路去连接我们充电口的针机，最后一弄了去连接我们控制器的针机， 控制器的针机 电门锁的下线也要分出来三路，一路去连接我们转换器的振机，另一路呢去连接我们仪表的振机， 最后一路呢去连接我们控制器的电门锁线， 控制器的 电门锁匙 进入转换器正极，经过转换器输出的是十二伏正极电压线，转换器的作用呢是把原车的 电压呢转换为十二伏正极电压线。经过转换器，我们首先要去连接我们的后尾灯， 远光灯，近光灯、喇叭， 左前后转向灯、右前后转向灯、刹车灯， 我们所有灯光的正极线，这根线呢也叫共用正极，十二伏正极电压线， 这就是我们全车的正极连接方法。正极连接好之后呢，我们去连接总电源的负极， 负极直接去连接我们控制器的负极， 然后呢我们去连接我们充电口的负极， 仪表的负极， 然后呢还有我们转换器的负极。 为什么去连接转换器的负极呢？因为原车的正负极进入转换器，通过转换器呢，转换出的是十二伏正极电压线。 接着呢我们去连接我们的大灯以及后尾灯，在负极上呢，分出来一路去连接我们大灯开关，经过大灯开关呢，我们分出来两路， 一路呢去连接我们远近开关的共用单， 另外一路呢去连接我们的后尾灯，经过远近开关共用端，分出来两路，分别为远光灯线和近光灯线， 我们去把它连接起来，远光灯线，近光灯线， 这就是我们大灯的连接方法。接着呢是我们喇叭，喇叭开关呢也要在负极的线路上呢，分出来一路 去连接我们的喇叭开关，进入喇叭开关呢，我们直接去连接喇叭。 然后呢就是我们转向灯的连接，负极线路呢也要分出来一路，首先进入闪光器，经过闪光器呢 我们就连接转向灯开关的共用端， 转向灯开关的共用端连接好之后呢还有两路，一路呢去连接我们的左前后转向灯， 另外一路呢去连接我们右前后转向灯，这就是我们左右前后转向灯的连接方法。 最后呢就是我们刹车灯的连接，负极线路分出来一路 去连接我们左右刹车开关的进线端， 负极分出来一路去连接我们左右刹车开关，进入左右刹车开关呢下线我们把它并拢起来直接去连接我们刹车灯。 刹车开关到刹车灯之间的线路呢，也要分出来一路去连接控制器的一刹断电， 这就是我们副控线路灯光以及刹车断电的连接方法。最后呢我们去连接我们控制器的速度线，仪表的速度线，直接去连接我们 控制器的 速度线， 速度线呢直接去连接我们控制器的速度信号线， 然后呢就是我们远光灯左右转向灯，找到仪表远光灯的信号线，我们直接去连接远光灯的 远光信号线， 最后呢就是我们左右转向灯信号线，仪表左转向灯信号线呢直接去连接我们左转向灯，点左转向灯， 最后呢就是我们右转向灯，也是仪表右转向灯信号线， 直接呢去连接我们右转向灯的线路， 这就是我们仪表 信号线的连接方法。最后呢就是我们控制器电机连接方法，控制器的线路呢有象限，霍尔转板防盗器高刹学习线。象限呢和电机的象限黄绿蓝去连接起来， 霍尔插头呢和电机的霍尔插头呢？把它插起来，象限呢它连接起来，这就是我们电动车副控线路连接方法以及它的原理。
