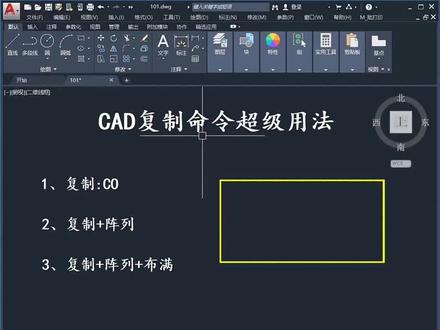

cad 复制命令的超级用法，学会之后效率提升十倍！首先复制 ceo 空格，选择我们要复制的对象空格确认，选择基点，这里我们可以随意复制，也可以指定距离复制 好。第二种，复制，加阵列，同样输入快捷键， ceo 空格，选择对象确认，选择起点，然后看下方二级命令阵列，输入 a 空格，选择阵列的项目数量 五空格。这个时候呢，我们跟第一步一样，可以随意的拉伸，也可以指定间距，假如给个五空格 看到了吗？然后第三个，复制加阵列，加不满，同样输入 co 空格， 选择基点，选择二级命令 a 阵列项目数十空格，然后看二级命令不满 f 空格，然后选择中点空格确认，这样图形就被等分成十份。你还有更快捷的方法吗？来评论区聊聊吧！

cad 当中两种快速的标注方法，第一种我们输入命令 d li 加空格，先标注第一个作为参照，然后我们输入连续标注的命令 d， c， o 加空格，分别点击要标注的点。 第二种方法，我们可以直接输入命令 q d i m 空格框选要标注的内容 空格，点击合适的位置依次生成。我是一名从事了二十年教学的 cad 老师，我们打造了一套完整的 cad 学习方法论，目的是带领小白同学从零基础做到简单轻松的学 cad。 如果你也想用这个方法系统学习 cad 的 话， 可以在评论当中回复笔记两个字，魏老师给你发送操作笔记，跟着魏老师学 cad， 专注职业教育二十年。

cd 虐我千万遍，我待 cd 如初恋。只要把 cd 画的又快又顺，下面这些命令必须得掌握。首先呢，我们来看这个圆哈，圆的快捷键是 c， 我 们 c 空格了以后，点第一点，点第二点好，它就创建好了。我们再来看这个圆弧， a 空格，点第一点，点第二点， 点第三点，哎，三点来创建这个圆弧，我们再来看这个构造线，好，它的快捷键呢是 x l x l 空格了以后点第一点，点第二点，哎，横向的构造线创建好了，我们朝上面这么一靠，哎， 中向的就不就创建好了吗？好，然后我们紧接着来看这个延伸好，延伸的快捷键是 e x， 我 们 e x 空格，再空格，直接框选我们要延长的那一头，好，再空格结束掉。那我们再来看这个修剪， 修剪的快捷键是 t r， 我 们 t r 空格，再空格，直接框选我们要剪的那一头就 ok 了。好，我们再来看这个合并， 合并的快捷键是 j j 空格，我们直接框选这两条线再空格，哎，他不就合并成整体了吗？那么这种一节一节的这种啊，被分解的两条线，怎么样把它合并成一个整体呢？我们这里直接接空格，直接框选它们整体再空格，哎，大家看他不就是一个整体了吗？ 好，我们再来看这个多行文字哈，他的快捷键是 t， 我 们先输入字母 t， 再空格，再框选一下，这个时候打上啊，一二三吧，比如说确定我们在 m a 在 空格啊，格式将它刷一下，好，这个时候将它移下来一点，然后这个时候的话啊，我们可以改字，比如说双击进去，比如说你爱我，对吧？哎， 啊，你爱我呀，我爱你啊，都可以。好，我们看这个填充，我们输入 r e c， 先创建一个矩形，我们在 h 空格啊，注意看是 h。 稍等一下，我们这个时候点这个拾取点，注意啊，注意注意，点一下再空格，我们点确定来看不出效果。没有关系，我们 m a 空格一下来，注意看啊， m， 哎，空格点它再点这个填充，再空格结束掉，好，对吧？好，我们看这个测量它什么意思呢？来，我们第一哎，空格了一下，来，大家注意看好点，第一点， 点第二点。好，哎，这个距离不就我们测出来了吗？学会了吗？不要忘了给我点赞哦，爱你们。

虎哥今天讲什么 cad 问题？今天给大家讲一个宝藏命令， cad 的 一键覆盖命令怎么用来？比如说你画图的时候，领导跟你说，我想要右边这个桌子都往 桌子都往，这个椅子都往这桌子下面去，然后你，你怎么会，你会怎么弄啊？你是不是这样？然后往上拉，哎， 然后你再把这些全部炸开， x 炸开之后再再把它们修剪，这是要这样吗？这样做，这样进去了，但是你还得再把它们建成块， 今天我教大家一键搞定，就是区域覆盖一键，然后我们把这个长方形的桌子输入 b， 给他新建一个块，随便给他一个名称就行了， 然后再双击这个桌子，双击进去之后，然后绘图这边，下边这里看，这里有一个区域覆盖点，这里选择第一点，第二点， 第三点，第四点，然后重合空格就 ok 了，然后关闭块，看他不就在上面了吗？然后我跟你说这个区域覆盖命令怎么用？选中这个，你这个区域覆盖块，输入 d r 看这里对象上对象下，你如果选择 a 的 话，输入 a 空格，选这些椅子，那这个桌子就在椅子的上面，如果你输入 d r， 然后输入选择这个桌子，输入 d r 看，如果你输入右， 输入右，在对象下，就说明这个桌子在这些椅子的下面，那这个椅子就在上面了，学会了吧？一键遮盖是比较非常实用的一个命令。 cad， 我 只讲干货，如果你也有什么 cad 物体问题，可以打在评论区，关注我，学习更多 cad 知识，拜拜。

今天葛老师教你 cad 一 键闭合功能，来我操作给你看，我们需要呢扩大一下这个图形啊，普通的办法呢，我们对它进行偏移，然后呢啊，我们再对它呢偏移完了之后呢，再进行连接， 用 f 然后把它连接起来啊，来变成一个新的整体的图形啊，这个还是比较慢的啊， 连接好，教你一个呢，更快更好的办法，我们来试一下一键闭合 好，输入 b o 空格，选择我们这个图形的中间，再按一下空格，这个图形就闭合完成了。 然后呢我们再继续对这个图形做相同的操作，然后我们在偏移的时候就会发现一下子就可以偏移完成了。这个 cad 一 键闭合的小技巧你学会了吗？

今天教你 cad 遮罩命令啊，我们来看啊，如果说客户呢，想让你把这个椅子呢放到桌子下面去看一下，你把这个椅子呢移动过来之后呢？哎，他显示在桌子上面，这样能行吗？显然是不可以的啊，这时候呢，我们使用这个遮罩命令 w i 啊，然后按一下空格啊，选中这个图形按空格。 这时候呢，你再把这个椅子呢移动到这个桌子下面来啊，他就被桌子遮挡住了，是不是非常简单，学设计来画文。

什么？你想学习 cad 软件的三维？那这十五个快捷键命令你一定要给它记住！第一个面域，输入快捷键， r e g 空格。框选矩形敲空格， 一个平面形成。第二个长方体，输入快捷键 b o x 空格，任意指定一点，拖动鼠标，点击数值向上点击产生长方体。 第三个球体，输入快捷键， s p h 空格，任意指定一点，拖动鼠标一个球体，完成。第四个多段体，输入快捷键， p o l y s o l r e d 敲空格，任意点击一点数值水平，再数值鼠标右键点击确定多段体，完成。 第五个圆锥体，输入快捷键， c o n e 敲空格，任意指定一点，拖动，先去设定底面半径，鼠标向上点击一点圆锥体，完成。第六个圆柱体，输入 c y l 空格，任意点击一点，先去设定底面半径，数值向上指定一点 圆环体，输入 t o r 空格，点击一点，设定内侧边沿的半径，再拖动鼠标设定外侧边沿的段半径圆环，完成三维拉伸，输入快捷键 e x t 空格，点击平面图形圆竖直向上指定一个高度 扫略，输入快捷键 s w e e p 空格，先点击扫略的对象敲空格，再点击扫略的路径曲线。 第十个三维旋转，输入快捷键 r e v 空格，点击旋转的物体敲空格，指定中间的中轴线，指定两个端点敲空格，实体旋转完成。十一个并级，输入快捷键 u n i 空格，选中两个实体模型敲空格，变成一个完整的实体模型。十二个叉级，输入快捷键 s u 空格。 先选择保留的物体敲空格，再选择要修剪的物体空格，整个物体中间相重合的部分给修剪掉。第十三个交集，输入交集的指令， i n 空格，选中两个实体模型敲空格，两个模型中间相交的部分保留下来。十四个抽壳，输入快捷键， s、 o， l r e d e d r e t 空格， 选择体，选择抽壳，选择三维实体模型上方的平面不要删除掉敲空格，抽壳偏移的距离，假设厚度为二，敲空格，双击空格结束，中间的模型就会被抽空。第十五个放样，输入快捷键， l o f t 空格，从下向上依次点击圆， 双击空格，放样完成。学会这十五个 cd 三维功能，就不怕 cd 做不出来模型关注我，让你成为 cd 高手！

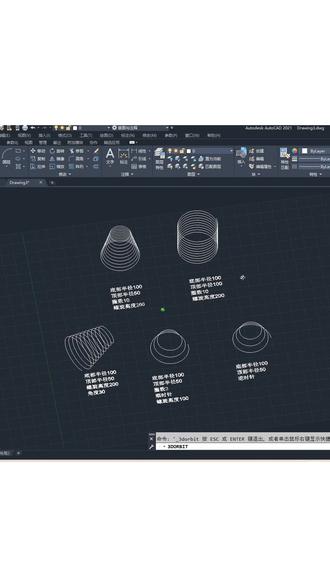

一条螺旋线居然能玩出四种花样，你真的会用 cad 螺旋命令吗？百分之九十的人指点了！第一步，输入 h e l i x 回车指定中心，输入底部半径一百，顶部半径五十，再输入圈速十，输入螺旋高度两百。点击仕图，点击动态观察， 可以清晰地看到我们绘制成了一条锥形的螺旋线，想让上下的螺旋半径一致。同样的输入 h e l i x 回车，将底部半径和顶部半径设为一样的参数，这个时候呈现的就是圆柱形的螺旋。 有角度的螺旋怎么画？ h 一 l i x 回车同样的操作，先输入底部和顶部的半径，然后在命令行输入 a， 改变轴端点，选择高度为两百，角度为三十， 这样一个带角度的螺旋就画好了。很多同学画 cad 螺旋的时候都搞不懂什么是顺时针，什么是逆时针，其实特别简单，你就把它当成拧瓶盖， 你向右领，向下领，这就是顺时针。你向左领，向上领，这就是逆时针。放到 cad 里也是一样，顺时针的螺旋从下往上向右绕上去，逆时针的螺旋从下往上向左绕上去。我们执行螺旋命令，输入完其他参数后，点击 w， 就 能直接切换方向， 就这么简单，一看就会，一画就对。画螺旋的时候，我们要看下面的子命令，输入 t， 改圈速，输入 h， 可以 单独改高度，切换我们的螺旋是细长还是矮胖， 输入 w， 选择逆时针或者是顺时针，输入轴短点，可以改变角度。记住这几个子命令螺旋，直接玩出高级感！关注我，带你解锁更多 cad 实用技巧！

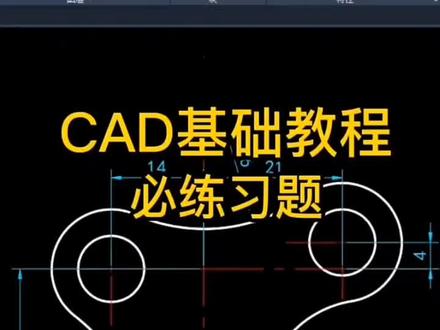

cad 基础教程，今天带大家画这个图，在画图之前我们先简单的看一下，我们来看这三个圆，通过这里的直径标注，我们可以知道这三个圆直径相等，同样的外面的圆弧，这三个圆弧这里有标注，半径都是九，简单了解之后，我们可以把它缩小一点，开始画图。圆的快捷键 c 空格，屏幕上任点一点往外画圆半径五空格，再来 c 空， 点击圆心往外画半径九空格，这样的两个圆我们就完成了。那我们接着来看这个圆距离这个圆二十二，包括横向距离十四，我们可以直接用直线来画，对于新手同学来说会更加的简单一点，从这里正角打开键盘上 f 八，那往上我们输二十二，画一条直线，再来往左十四空格，我们直接 就定位到这个圆的圆心了，我们把这里的两个圆框选 co， 把它复制过来，圆心对圆心空格，我们再来看这边的圆和圆弧，这 间距二十一这边还有个四的距离，那我们同样的可以借用直线 a 要空格，点击这个点，那往这边二一空格，再往上四空格，这里呢我们就再把圆，再把它 c o 复制过来，圆心对圆心画好之后呢，我们就直接可以把辅助线一全部删掉，删掉之后我们来看这里的圆弧半径二十六，这边十六，这边三十，我们直接用到角命 令 f 空格啊空格，这里到角半径十六空格，再来选择两个圆，同样的 f 空 格，而空格这里半径三十，我们再输三十空格，选择两个圆，画到这种程度我们就直接 t r 空格两次，把这里不需要的部分修剪掉，那这样的我们这个图就画好了。有疑问的同学评论区留言。

这一次我们讲解 cd 的 copy to layer 命令，将对象复制到其他图层，然后我们这个圆红色的圆 在这个 other 图层上，然后这个文字和这个句型呢？在零层上，我们现在要利用 copy to layer 命令把这两个 呃实体复制到 other 图层去。我们可以这样做， copy 图层，然后选择文字， 选择要复制对象，右键确认，选择目标图层上的对象，因为我们要复制到 other 层，然后我们选择 other 这个图层上的这个对象圆， 然后指定基点，然后开始复制。我们看一下这个文字所在图层，现在是阿字，然后这个句型也同样，我们 copy to layer， 然后选择要复制的对象， 右键确定，然后选择目标图层上的对象，我们选择这个圆，然后制定几点开始复制， 我们再看一下这个矩形所在图层，阿泽当然也可以一次性复制完成。 copy to layer， 选择要复制的对象，选择查找，然后右键确定，选择目标 图层上的对象，选择这个圆，我们开始复制，然后我们看一下这两个对象所在图层，也是 r 在 图层，嗯，这就完成了。

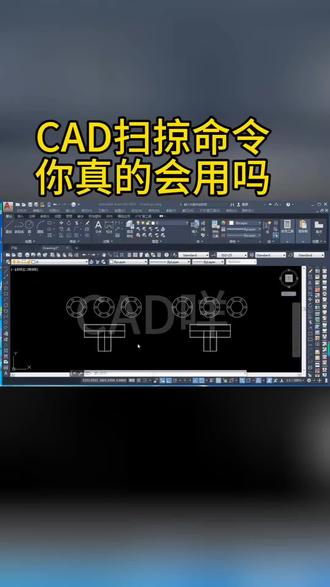

大家好，在 cad 当中扫略命令你用过吗？我们先看视频，输入扫略快捷键， s w 空格选择扫略对象，空格确认选择扫略路径，后面都是重复此操作 完成。现在问题来了，细心的朋友一定会问，为什么同样两个图用同一个命令，左图小圆无法被扫略到指定位置，而右图可以呢？这是什么原因呢？欢迎来评论区一起讨论。

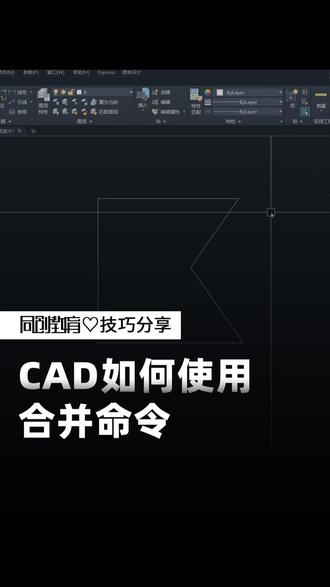

c、 d 中的合并命令，第一种快键 j， 现在这个图形它的线都是单独的，选中它，输入快键 j 加空格，直线变成多段线，再选中这个圆弧，输入 j 加空格，再输入 l 加空格，圆弧变成一个完整的圆。 第二种成组，现在这个五角星和周围的圆都是单独的，选中它，输入快键 g 加空格，这样它就成了一组，我们可以去进行移动。 第三种乘块，我们选中这个椅子的模型，输入快捷键 b 加空格，输入名称零零一，再点击失去点，给他创建一个基点， 再点击确定，这样图块就创建好了。我们可以再输入插入块的快捷键 i 加空格，在这里找到零零一，点击它，再指定插入点，这样就把块插入到图形当中了。

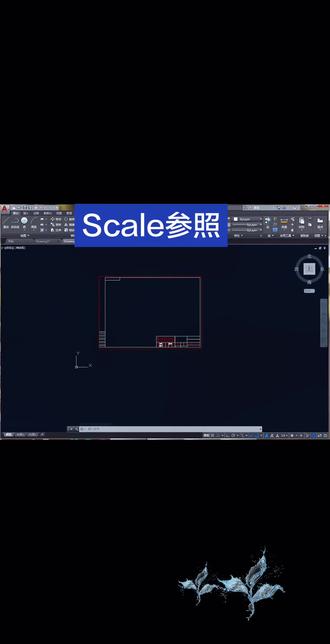

这一次我们讲解一下 cd 的 这个 skills 缩放，嗯，主要是讲一下参照缩放，然后这是一个 a 三的图框，它的尺寸也不是标准的，我们量一下 它的长度并不是四二零，然后我们要做的是缩放为标准的 a 三尺寸，然后我们输入 skill 命令，然后选择对象， 然后指定基点，然后此时输入这个二级命令，参照 r， 然后我们要指定这个参照长度，然后选择 长度，然后新的长度，它应该是我们想要的是四二零，我们输入四二零，然后回车， 然后就缩放好了，然后我们量一下 四二零二九七，没有问题，缩放的标准 a 三尺寸。

c d 有 一个超级复制命令，你知道吗？我们在命令行输入 v d d 空格，选择我们想要画的图形，比如选择这段圆弧，我们就可以画圆弧了。比如选择这个直线， 可以直接来画直线，比如选择这个圆，直接可以来画圆了，你学会了吗？

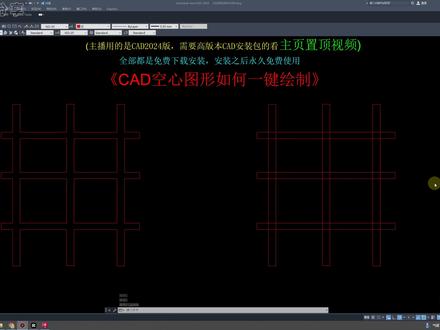

cad 这样的空心图形我们该如何一键绘制呢？需要把左边的图形转换成右边的图形，常规的办法是 tr 之后一个一个修剪，这样比较慢。现在教大家一个快捷键，我们输入 r e g 空格， 然后全选图形空格，找到图中的面域之后输入命令 u n i 空格，全选图形空格 就完成了。主包用的是 cad 二零二四版哦，有全套 cad 安装包哦，谢谢观看。
