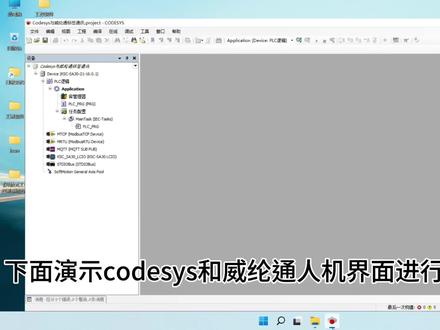

下面演示卡特斯车未轮通人机界面进行标签通讯。在卡特斯新建一个全局变量列表这里命名为 g v l h m。 新建变量支持基本数据类型以及复合数据类型、数组结构题等。 新建符号配置。编译一下,发现没有刚才建立的 gvlhmi 变量列表,此时需要在程序中调用一下 gvlhmi 里面的变量,才会在标签配置中生成。补充一个变量,方便颜色。在程序中调用一下 gv vlhmi 变量列表里面的变量,在这里简单编写一段逻辑,然后在符号配置这里编译一下,之前建立 gblhmi 列表就出来了。 在 cuts 工程所在文件夹可以找到 xmo 格式的文件。打开微轮通软件,新建一个工程,点击系统参数,新增设备服务器设备类型,选择 cutsset ip 地址,根据公控机的 ip 地址设,这里假设公控机 ip 地址为幺九二点幺六八点幺点九二。导入标签,选择刚才 他的是工程所在文件夹 x m o 格式,文件导入成功后,就可以为人机界面的软件配置变量。

每天十分钟学会 plc。 大家好,我是肖哥,今天我们来正式开始讲触摸屏啊,为人同触摸屏的第一讲一个简单的入门实力,好,不讲其他的,我们直接来看我们这个实力怎么做。 那么首先我们打开,我们说一下我这个实力准备的一些东西啊。 第一个是我们的触摸屏的微认成,触摸屏的编程软件,这个上一节课已经讲了他是怎么下载的,怎么安装的,对吧?好,大家如果还不知道的可以去发上一个视频。然后我们还 中的一块 plc, 它的地址,它的 ip 地址,这个已经跟电脑上面已经通讯了的啊 啊,我们看一下他的 ip 地址是多少? ip 地址是幺九二点幺六八点三幺点二,这个大家要记住啊,等下我们要用,然后我们再看一下我们的音节, 音节这里我们有一个两百 smart 的 plc 啊,我们今天还是用这个两百 smart 的 plc 来讲 啊,这里有一个我做了一个可以可以拿掉也可以接上去的一个输入点,做了一个输入点,等一下我们这个例子怎么做呢?就用我们触摸屏上面做一个 灯来显示,做一个指示灯来显示我们这个 id 的状态,显示这个 id 的状态,比如说我等下我做到 i 一点零的话,那么我把这个线,把这个线一接上来,按一点零,如果亮灯的话,那么那么触摸屏上面也会跟着亮灯, 然后我们记住啊,这个这个 plc 的 ip 地址是幺九二点幺六八点三幺点二,等下我们要用好,这个时候我们再打开我们的这个动物屏的主态软件, 这软件打开完了以后他就会出,打开以后他就会出来这个是开启现有的, 还是打开一个新文件,对吧?还是打开一个新文件?我们先把这个整体的界面,我把它先缩小一点,然后在这个录像的框里面我们再点文件,点新建,新建以后就还是出来了这个界面,是吧?还是出来了这个界面, 还是出来这个界面 哦,在这边的话,我们要在这个里面选一个触摸屏的型号啊,我们这里就以这个 mt 八幺零二 iq 来啊,因为这个也是相对来说价格比较便宜。第二个的话, 嗯,他是以太晚通信的,我们这里都是因为我那个,我这个上面都是用的网线啊,我就用以太晚通信方便一点。 我们学好了机芯以后,学好了机芯学好了触摸屏的机芯啊,他自己,然后他就会弹出这个系统参数设置,在系统参数设置里面后面这一些标签后面这一些那个, 呃,选项卡啊,这些卡我们先不管他,我们先管设备这一个,这个是他自己啊,他已经自己推荐了,但是我们现在要把我们这个 ip 地址是幺九二点幺六八点三幺点二的这个 smart 两百 plc 贴金添加进来,是吧?那我们就点新增设备或者服务器 所在位置是本机啊,一般都是贴本机,远端的话就远端的话是指不是接在这个触摸屏上面,是接在另外的触摸屏上面,可能是远是远端, 我们这里都是 本机啊,这个这个 plc 直接跟我们的触摸屏连起来的。好了,这里还有一个地方就是设备类型,设备类型就又有很多了,我们可以选他这个回龙腾的触摸屏,他可以三连的,可以西门子的,是吧?可以, app 的可以。呃,那个欧慕龙的等等都是可以的, 也可以有很多是,还有很多国产的都可以。你看这 abb 什么乱七八糟好多,是不是?好多? 你看好多,还有,还有一些特定的端口的,还有比如说一些,呃,四八五的仪表的,这些都都都是可以通信的这些台达的。好,那么我们要找到,我们要在这个选项里面,要在这些这些列表里面找到西门子,找到西门抖音。

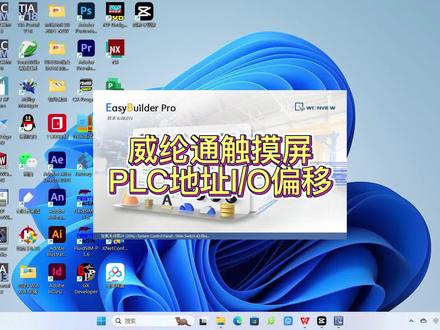

今天我们来讲一下万众众评如何利用支付串表和红纸在一个窗口页面里面坚持所有的 io。 就像我们现在看到的这个页面一样,我们点一下这个下一页,然后他就可以翻到下一页, 上页可以翻到上页,按手也可以翻到最初的那页,这种翻页平常做的话,我们是可以用那个跳转窗口,但是我们现在的一个自动化设备生产线,他的一个 io 点 都是成百上千的,如果我们一个一个的去做的话,不仅浪费时间,没有效率,而且还很容易出错。其实呢我们万能通触摸屏,他是提供的一个红指令,我们可以利用红指令加上我们的一个支付传标,可以做成一个页面里面来跳转。首先我们可以创建 两个页面,一个输入页,一个输出页,然后我们创建一个位置是 灯,比如说我们现在这个是一个输出的,然后我们就一直选择 y y d, 我们这一个设备是一个三零 f s 无忧的一个设备,创建好了之后,然后我们对它进行一个多重复制, 我们这个是两点的,所以 x 方向是二,然后因为我们的这个 ps 的输输出点,他是一个八进尺,所以我们的歪方向是八行,上线我们的指示灯之后,然后我们要创建一下我们的支付串表,我们的支付串表 我们可以先打出为 excel 文件这样子的,然 然后我们这个打开,打开之后呢就按照他的这个一个标题栏,然后创建我们的一个 x y 的一个支付串表,然后我们将支付串表导到我们的程序里面来, 接着我们要对到我们这个输出监控点的一进行一个注释,然后我们在文字批数这里呢选择为我们的一个支付创标 i o 为 y, 确定之后,然后我们对它进行一个多重复制。 编辑好我们的输出点之后,然后我们还要对他进行一个红指定编辑,我们点开红指定这里,然后我们这已经是这个已经是编好了,我打开看一下,他这个红指定其实跟 v b 的编程差不多。首先开始的是一个程序的固定格式, 然后下面就是一个变量的声明,变量的声明下面就是我们的一个各个按钮的一个变量声明,最后是我们的 各个按钮的一个操作反馈,接下来我们要创建我们的一个按钮,我们有三个按钮,一个首页,一个上页,一个下页。创建按钮来我们这里用复合多功能按钮, 然后增加几个动作,首先我们增加一个多状态设置地址为 l 一,然后长速设置为 l d, 然后增加一个延时,再增加一个触发红字脸,触发我们外传的红字脸,使用文字标签 复制一下, 尝试要修改一下那字体,在这里我们修改了十五遍, 这个长数是这位啊,下面这个下面,然后我们反正一下, 通过我们的一个支付创牌表和我们的一个红指令的调用, 那我们就可以简单的设置两个窗口页面,就可以监控我们所有的 io 点了,这样就算我们的一个 io 点成百上千,我们的一个工作量也是变得很高效,从轻松的。

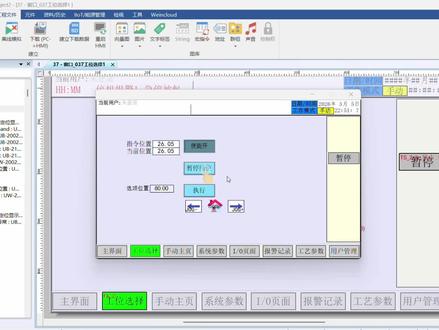

先讲一下这个动画效果是如何实现的,在触摸屏中怎样插入图片?好,首先点击原件,然后未装的纸灯, 然后在这边点击图片图库,这边可以找一个,然后新增, 选择你在网上下载好的图片,然后根据需求另一确定,确定 这是我们原来的,放到一边,这是我们刚刚新加的 好,然后程序已经写好了,直接在线仿真, 然后比如说我动它了,现在是二十六点二二一了,就提示你要点这个按钮。 好,回到二十六点二二了,就提示了。好,分享到这里。

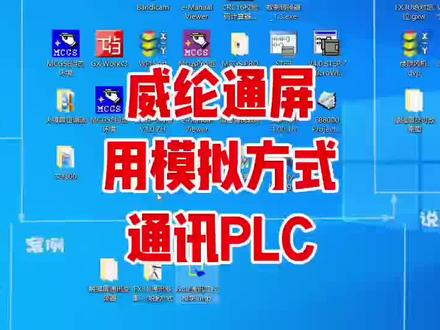

在你没有实物触摸屏的情况之下,我们可以使用编程软件直接通讯我们的 p l c, 测试我们制作的触摸屏界面。那么要怎么做? 关键是一个通讯端口的设置。我们先看一下原来的通讯端口,点击编辑选择到下面的系统参数设置,由于我这里的录制界面比较小,看不到,我们会看到系统参数设置选项,点击它 就会出现我们之前设置好的三 u p r c 的 通讯端口双击。我们原来设置的是 com 一 端口 r s 四八五四限制,那么这里可以改一下,改成 r s 四八五两限制。 为什么要改成两线制呢?因为四线制它限定了这里只有 com 一 这个端口,我要把这里的端口给改掉,因为我这个电脑 com 一 端口已经被占用, 我们可以把它改成 r s 四八五两线字,那么这里的端口号就可以设置一下,设置成为 com 三,改变了 com 三端口号。 com 一 端口号是我主板上的一个串口,所以我们不能用 com 一 用 com 三 点确定,然后下面也点一下确定。这是我们讲课前面讲课用的 p r c, 这是他的编程口连接了这条编程线,这条编程线下面的这里连接的就是电脑上的 usb 端口,关键就是设置这里的 usb 端口,跟我们后面的编程软件对接,那么他们俩就可以直接进行通讯,用模拟 模式来连接我们实体的 p r c。 那 么怎么设置这个端口号?我们这里刚才已经设置了 com 三的端口号。
