电器安装接线图大全

四十秒教大家如何安装五合一风暖浴霸，灯上的零线、火线都有吧，六根线都预埋了吧，找到最粗的线，接到照明的火线，先用测电笔轻触亮灯就是火线， 大家一定要断电操作，这样火线就顺到了开关里。接上 l e， 把灯的零线接上浴霸蓝色的线，这样通电回路就完成了，其他控制线随便接。这两根线是面板照明和温度显示， 浴霸这里接线完成，下面接插座，通电后测试每条线的功能，对应文字接入开关， 这是全部功能。注意，开暖风时不要同时开排风， 避免吸走热量引发故障。当关闭暖风时，等上十几秒再关吹风，有效延长浴霸使用寿命。知道原因的评论区聊一聊，这是客卫的普通浴霸，主卫的智能浴霸，下期给大家安装。

一开双控的三种接法。

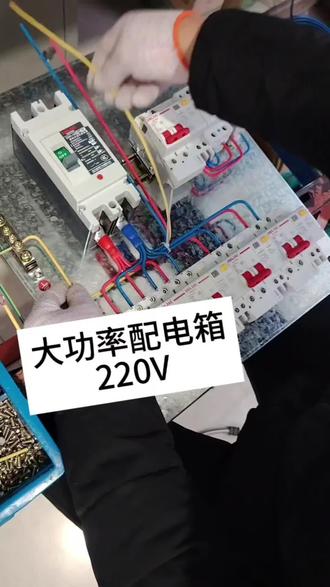

家人们，你们是不是觉得组装配件箱是个特别高深复杂的事？其实啊，他并没有想象中那么难。咱们生活里，配件箱就像是家里电路的指挥官，合理的组装配件箱能保障用电安全， 就好比给家里的用电设备都安排了一个靠谱的管家。组装配件箱第一步得选对配件箱的尺寸和类型，这就跟买衣服得选合适的尺码一样，要根据家里电器的数量和功率大小来选。 如果家里电器多，功率大，那就要选大一些，质量好一些的变压器。接下来就是安装断路器，它可是变压器的心脏，能在电路出现过载、短路等问题时，自动切断电源，保护电器和我们的安全。安装的时候要注意按照说明书来， 就像搭积木一样，把断路器准确地安装在相应的位置上。还有就是连接电线这一步要特别细心，不同颜色的电线有不同的用途，就像不同颜色的笔有不同的功能一样。要把电线正确地连接到断路器和各个接口上，并且要保证连接牢固， 不然就容易出现接触不良，引发安全隐患。最后，安装完成后一定要仔细检查一遍，确保所有的连接都正确无误，然后再通电测试。朋友们，组装配件箱虽然不难，但也需要我们认真对待。 你们家里有自己组装配件箱的经历吗？在组装配件箱过程中遇到过什么问题呢？快来评论区和大家分享交流吧！

准备一个电机，一个五零五的开关，一根电源线，接下来看一下电机开关，电源线进行一个接线，现在对电机跟开关进行接线， 这个电机是交流电机，电机出来只有五根线， 按开关上面的标识进行接线，这边是接零火线， 高中低三个档位，黑红黄三根对应，高中低零线，按这个标识图接就可以了。把电源接上去之后，把电源通电，来测试一下设备的开关机， 当通上电以后，屏幕就会闪一下，表示这个开关是已经接上电，是正常的。按一下最下面这个是开关机键，那这时电机就转起来了，现在设置是高档，可以调到低档， 上面这两个按键是调整风量大小，可以根据这个图标图标左边这个是停止，点击就停止，这个是低中高三个档位， 根据实际情况自行调节。这里是温度显示，是当前的一个环境温度，这个是不可调的，只是用于参考。这边第三个按键可以看见，按一下显示是 on， on 是 代表设备的一个运行时间， 这个时候假设设置一，可以看到这个是二零一， off 一 代表是开机一分钟，停机一分钟，持续循环工作， 看一下运行一分钟，停机一分钟，这个二零一是工作时间， off 是 待机时间，工作一分钟之后会停止， 一分钟时间他就停了，这时候设备已经工作一分钟了，他要停一分钟，等一分钟之后他才会开始继续工作， 现在是定时一分钟，时间到了，开机一分钟，现在把它关掉， 然后这样一零零就不会自动再开机一分钟，关机一分钟了，因为是触发这个条件，是需要 on 跟 off 同时大于一分钟， 当 on 是 一分钟的时候，不影响机器工作，只有 off 开启大于零一的时候，在机跟开机这个工作模式才会启动，这是滤网的倒计时， 按第三个按键，然后切换到这边倒计时九十九代表是设备运行时间， 九九天之后是需要进行一个更换滤网的操作，它会跳出这么一个 cleo filter 这个标识，滤网清洁提醒， 当跳出这个图标的时候，清洗完滤网后，长按这个键，这个叫做复位键，长按五秒左右，这个提醒标识就会消失，重新计时。最后这个键是开关机键， 这款是五零五强电开关， 还有一款五零六弱电开关，两款差别在于接线不同，电机不同操作界面都是一样的。

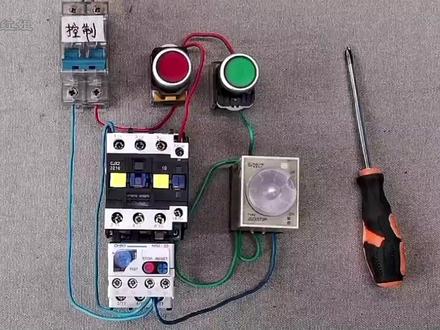

今天给大家介绍电机延时停止控制线路，提到延时就需要这个必备的时间继电器， 我们先看一下接线图，二和七是磁力线圈接电源，剩下的接线角是两组延时触点，一和八是公共短，三和六是常开短，四和五是延时长臂短。 这个是热继电器安装到交流接触器上，从控制电源输出一根零线，连接到热继电器长臂触点九十五， 然后从九十六输出两根线， 一根连接到接触器线圈 a 一 端，另一根连接到时间继电器线圈二号角， 从控制电源输出一根火线连接到停止按钮长臂触点任意端， 然后从另一端输出两根线，一根连接到启动按钮常开触点任意端， 另一根连接到接触器辅助触点常开端十三、 从启动按钮常开触点另一端引出一根线连接到时间继电器五号角，并引出一根线 连接到接触器辅助触点常开端十四， 然后从接触器线圈 a 二数出一根线连接到时间继电器七号角，并引出一根线连接到八号角。 都接好了，调整一下时间继电器，时间插到插座上， 我们演示一下，按一下启动按钮，接触器闭合时间继电器开始延时，延时时间到了后，接触器断开，时间继电器断电，这就是延时停止控制线路。

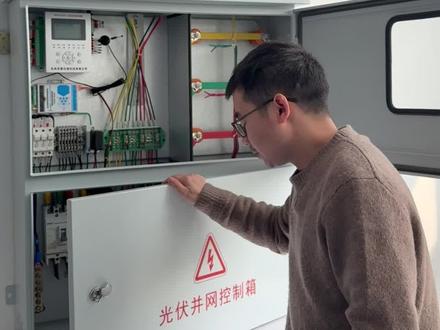

这一台是客户定的一百千瓦的光伏防逆流变网箱，两台五十千瓦的变频器，那么怎么接线呢？电网四电进来的电缆线， a、 b、 c、 n 接在这里是隔离开关的上装头，这个是地排 地线，要接这里，通过这个孔进来，地电线通过这两个孔进来，每台地电线四根线接过来，接动力器的下面， a、 b、 c 零线接零排上就可以了，这是一次二次的话，就是说总进线的电流采样互感器接 a、 b、 c、 n 就 接过来，接连接片的上面。那如果是说那边新装的电流互感器，可以四根线接过来， a、 b、 c、 n 可以 短接在一起，直接四根线接过来， 那么这个地方就是接这两个小端子，是接逆变器的四、八、五通信线，这个就是说防逆流的保护装置， 这个就是可以调节逆变器的功率装置。这个箱子是怎么运行的呢？防逆流保护装置通过采用总径线的电流互感器，根据负荷的功率实时计算，优先去调节逆变器的功率输出。 如果通讯故障或者地变压器时间反应不过来，可以通过反流保护装置控制这台总进线的动力器从何闸就去跳开， 这样可以于电不亏网，形成了双重保障。这两个位置是预留计量表位置和电流互感器的位置， 如果是自发自用的计量表参考一下，那么这里装电流互感器， 这里装计量表。还有一种情况就是客户先用，自发自用一定不上网，后面供电局申请下来可以闭网了。这里要装供电公司的国网级的计量电力互感器，这边要接国网级的，供电局那边计量表就可以了。

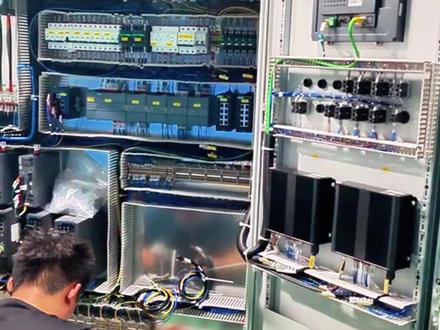

一打开 plc 控制柜，很多人直接看萌，既分不清功能，也不知道怎么接线。其实只要找对方法，学 plc 并没有那么难，这本 plc 实物接线大全就能带你一步步系统学习。 跟着书搭配着赠送的教学视频，从各种电器元气件知识学起，还有 plc 与中间继电器交流、接触器接近开关、变频器四伏步进的接线方法，全都是实物接线大图， 学起来轻松又直观。书里还有众多经典案例供你参考，零基础跟着学也不是问题，想入门 plc 的 朋友赶紧下单吧！

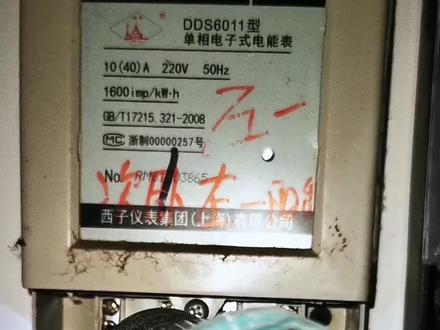

今天我们来讲一讲家用电表的安装方法，在接线之前要认真的仔细的看一下说明书，按照说明书上面的接线图来正规的操作。通常家用的电表有四个接线孔位，第一个孔位接火线进线， 第二个孔位接火线的出现，第三个孔位接零线的接线，第四个孔位接零线的出现。关于家庭电表的接线方法，你懂了吗？

件电工电路全覆盖，从电气元气、件电工仪表使用、家庭用电电路到电机控制电路、变频器电路、实际应用电路的接线和工作原理等基础知识，操作技能、故障排除应有尽有。 全书采用全彩图解与高清视频讲解相结合方式，让你零基础学电工，快速掌握电工全技能，打开通往电工的一扇门 and then you！

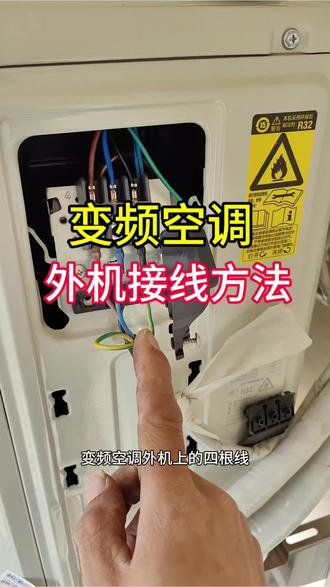

变频空调外机上的四根线是这样接的，棕色 l 接火线，蓝色 n 接零线，黑色接信号线，黄绿双色线是地线接外格，这里的零火线不能接，反接反外，机位不工作。

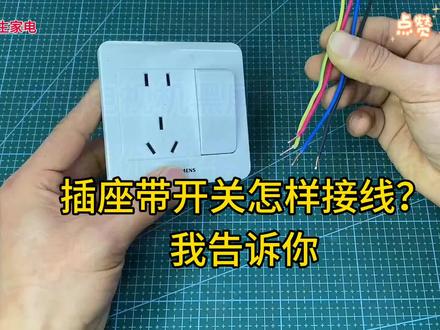

像这种插座开关怎么接线？比如我们来看一下这种插座开关，在这个后面有很多接口，不像普通的插座的上面就三根接口，我们把三根线直接拧上去，接上去就行了。其是像这种带开关的，一般的有两种功能。 首先我们来说一下第一个功能，第一种接法，也就是说我们挨着开关，可以给这边插座断电或通电，比如电机插上去了，我们按下开关，哎，这边就断电了，接按一下就通电了。 像这种一般的后面也就三根线，一般的蓝色表示明线，红色的表示火线，像这种黄绿色的表示地线。 插座后面也是也有的，比如 l 就 表示火线， n 就 表示零线，像这个就表示递减。这个时候我们可以把蓝色的线接到 n 这一端，也就是说零线接到这个部位， 再把这个黄绿色，也就说地线接到这个地线的部位， 再找一根导线，再把这个红色的火线接到 l 对 端。这开关有两个接口，一个 l， 一个 l， 一， 随便接哪个都可以， 我们接上去， 但是按正规来说是接到这儿了啊，这时候我们把一根导线接到这儿， 就到两个 l 端， 这样就可以了。比如一个零线直接到这个插头部位，地线也直接到插头部位了， 但是火线要经过这个开关才能到达这火线，所以说我们按一下导通了，这个插座就有电了，再按一下不导通了，这火线就断掉了，通不过来，所以这边就没电了。 这就是第一种接法，作用是带开关的，可以控制通断。再来说一下第二种接法，也就是说我们家里插座里面还有一根线， 就是说这个手我们可以按着开关控制家里的灯，这边是正常通电的，但是这个开关可以关闭，打开家里的灯，随着作用模一样，如果像这种的话，我们直接把这个 l 线接到插座上面， 等于说这电直接到插座上了，但是我们可以银根火线导到开关上面，就把这个灯的控制线接上去，就像这样 这个手插座有电灯的火线需要做开关来控制，在家里灯一般的零线是直通的，一般的只需要一根火线来控制。第二种接法就这样子的， 所以说插座开关接电线正确的接线方法就这样子的，你们学会了吗？就这么简单啊。

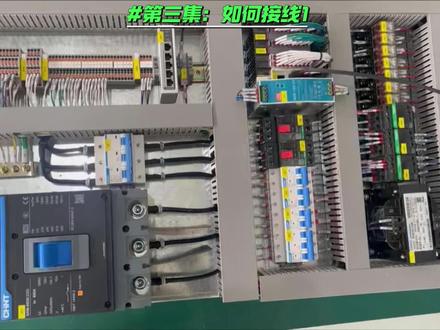

如何根据电气图纸去接线？那咱们现在就从零开始讲起。 呃，当前页是这个第二页，右下角的图框中有体现名称呢，叫右侧，代号是 c a b 六。 了解到这个信息之后啊，咱们从第一页开始讲啊，这是这个右侧的柜子，一共是一到二十一张啊，二十一张图纸，第一张 最左侧是客户电源，客户电源接到 q f 零主断路器的上端。 q f 零的下端呢？接到了一个 q f 一 啊，一个叉 p 零，这个是四位端子， 实际中的接线就是这样， q f 零的下端 l 幺幺幺二幺三，接到 q f 一 的上端 l 幺幺幺二幺三。 那 q f 一 的下端接到哪里去呢？有三个箭头，这三个箭头的名称叫中断点， 他会指向其他的地方。那在什么地方呢？那就在这个图纸的第二页，第一列第 a 行，这是相同的，还有第四页第二列第 a 行，那就找在第二页可以看到。嗯， q f 一 杠二，当前页数二，刚才的终端点关联到第二页了，它接到了 q f 二、 q f 三、 q f 四、 q f 五的上端。 那这个斜杠是什么意思呢？斜杠的名称叫连接定义就是这个是 q f 一， 杠二是限号啊。 b l k 是 黑色一，代表一平方的电线。 q f 一 的下端 q f 一 二四六，接到了 q f 二三四五的上端， q f 一 杠二四六， q f 五的上端知道了 q f 五的下端接到了 t 一 变压器的输入端，限号是 q f 五杠 l 一 杠 l 二， q f 五的下端 q f 五 l 一 l 二接到了 t 一 变压器的输入端，限号呢，就也和图纸一致。 主电路的接线思路呢？已经讲完了，然后下期呢？咱们讲一讲控制回路应该怎么去接线，他的思路是怎么样的？
