师傅，我这个空压机器压开关坏了，帮我修一下来。你这空压机挺牛啊，这电机直接接电源吗？不需要气压开关吗？气压开关坏了，直接接的电源，用的电机直接接电源，这个安全阀还用胶布把它封死。 兄弟，你这个八字够硬啊，电机直接通电，又没有安全阀，这玩意迟早是一个定时炸弹。空压机在老板办公室旁边，要倒霉也是他第一个倒霉，还是你狠， 哈哈哈。我们先给他打开他的这个电池启动器的一个壳子，给他把这个线路呢还是给他复原起来，不能这样干，这样干容易爆炸的。拆掉电机接线盒的螺丝，打开接线盒，拆掉电线， 拉掉线头，把接触器下面热继电器接上，上面的三根线呢才是一个电机上面的线。把它重新接回去，接上线头并把它扭紧，重新装上外壳，给它重新接上电源呢，开机，哎，不转 关闭电源。首先我们检查一下这个机器上面的气压开关，两根信号线，一直到这个电池启动器上面的二次线路上面，看看通不通。 两根线是通的，通，证明这个接触器的线圈呢，有一路是通电的，那另外一路呢？他会在这个热继电器这边走，然后我们量一下热继电器这两根线通不通， 哎呀，不通啊。然后呢，我们把热继电器这两个线呢先暂时先给他并起来，再次上电，哎，还不转。我们再次检查一下还是接触器不吸合，我们再来带电检查一下，先量一下三项电，三百九十七， 三百九十八通电的，再量一下它的线圈通不通电，这一边和这一边 三百九十六通电了，证明这个接触器也是坏的，热继电器坏，接触器的气和线圈也坏，防不胜防啊。刺激，先拆除接触器上面的这些连接线， 拆除接触器固定螺丝，移除接触器，把这个坏掉的线圈呢给它取出来，换上全新线圈， 再放上原来的这个接触器的上半部分，扭紧固定螺丝，放上所有的连接片， 锁紧螺丝，开机试机，电池启动器呢，我们就修好了，看一下这个机器气压打的正常不正常， 事实证明呢，这个机器呢气压开关是好的，看到没有，打到八公斤他会自动停，这样的话这个机器呢只需要把电磁起重机恢复起来就能够正常运转了，大家千万要注意啊，千万不要自作聪明，这些东西气压开关也不要了，电磁起重机也绕过去了，直接接到电机上面， 那容易把机器给打炸掉啊。谢谢师傅，不用谢我呀，我也算救你们老板一命，哈哈哈。

这个地方一开始有个电瓶车倒下了，把这两个线打断掉了，这这两个线呢？电瓶车关掉了。电瓶车我们这边放电瓶车的两个线连在一起了，打火了， 一打火呢？我重新把那电源关掉，然后重新接上，然后现在这个不启动，现在这个机子空压机现在不启动，哎，现在是不是哪个地方跳掉了？你帮我看一下，我现在等着用，兄弟。

今天给大家测评一款上海捷豹公司生产的风暴纹路冠军，这款公司呢主要使用场景有木工，有西风都可以使用。 今天简单给大家介绍一下这款空压机的一个构造以及他的使用场景。原先有很多的客户在买完空压机之后，不知道第一步应该做什么，第二步在做什么，以及他日后的一个维护应该怎样去做，所以说今天我们可以通过开箱安装以及后期的维护三个点给大家讲解一下这款空压机。 ok， 我们首先从外观上面看，这款空压机高端大气，双进气双排气的一个机器，而且它的出气口是双出气口，压力表 采用的是七十五度倾斜，更方便于我们的呃工人啊，看他的压力以及放置情况，这边可以看一下我们的反面微微双进气设计，可以快速上气。然后可以看一下我们的电机，我们电机采用的都是传统电机， 上面的散热片都是采用的独特设计啊，然后我们可以看一下我们的单向阀，都是纯铜的一个单向阀啊，然后看一下我们这边的一个手托，都是更加根据你的秘诀更加方便我们的工人使用的。 看一下我们这边的一个啊，整体的一个名牌，大家可以看一下这款机器的话输入功率是一点三九千瓦的，固定压力的话是零点七 mpa 就是上海捷豹亚洲集有限公司制造啊， 这个是一个大概。 ok， 这一趴我主要给大家讲解一下当我们收到空压机之后，我们如何去安装。其实我们当大家收到这款空压机之后，开箱之后整体的样式是这样的，他大部分的零件基本上已经安装， 主要是由我们的两个消声器以及我们的气管以及我们的气动辅件是没有安装的，那么 ok， 那怎样安装？当我们收到这台机在我们的电机上部有两个孔对吧？这个孔的位置有螺纹的位置，就是装我们消声器的位置啊，为什么 要装这款消声器，是为了让我们在目前的一个静音调节一下，让我们的机器的声音更加小，对吧？这边大家可以看一下啊，在这两个位置啊， 这边是我们的出气口，我们出气口有两个，一边的话已经给我们装好了直通，打开直通之后，当我们直接跟我们的气管直接安装就可以了，连接上我们的气管就可以使用了， ok， 打开我们的放心防水就可以正常使用。我们这边气管连接好之后，我们这边还有一个直通，直接可以连接我们的气温温剂，比如说这款冻成冰箱啊，我们直接可擦啊，就 ok 了，就可以正常使用了。 ok， 位置是什么呢？这个地方是放水的位置，大家一定要记住我们的无油控压机是不需要保养的，我们每周的话啊需要定期放水， 气罐里面他们可能会生锈，我们一定要记住我们的气 啊，不然的话他的进度。 ok， 今天的测评就到这里，大家双击评论， 后期给大家带来更多的模型工具测评，让大家一起学习，一起进步。

今天这个案例啊，是修一台韩国的空压机，现在是什么故障？就现在他这个线还没接，明白，这上面有两个功能吗？对啊，一个是打满气，电机停啊，缺气了，他在电机在启动啊，这个功能就是电机不停，打满气了，这个他就空载， 打满气了，空载对，电机转，但气泵不打气，电机转就相当于把那个里边有个离合器一样给它松开了，这不一样。对对对对，你看这个缸头上面有这个功能， 这是韩国进口的，韩国进口的。对，这个这个刚换的。对，那换之前是什么故障？换之前这个线就乱套了，等那会人家就就给接上电了，戳一下四 g 就 好使了，我就拉回来了。买个二手啊，电机转打气 啊，但是他这功能不行。没没没，出现电机啊，五千瓦，四五千瓦的。这，这是指示灯啊，这是开关， 哎，这就这个功能，一个是电机停，打满气，他停电机停啊，一个是打满气的，电机不停，电机不停。对，就把这功能给我直下来就行了。 那这是，这等于是两个轱辘，对，是吧？一个是停电机，一个是不停电机啊，就到了气停了，叫他停电机是不是更好一些？不，他他两个费电，费电， 电机频繁启动，他用的功率用的电多啊，他如果说撒满了，他电机空转的时候空转，他不费劲，他不费电啊。明白明白，这是。呃，电磁阀，电磁阀出来个气气管到这边。 哦，这里就是你想的，就是这个，这个，这个就空载，那么不打气的功能就在这实现啊，这个电磁阀一通电，这个缸头就打开压缩机就可以把空气冲到下面的出气罐， 他过来气，然后给他，他这个，这个就控制控制缸头，就是打气还是不打气的。对，现在是一直打气，对，一直打气就停不下来， 不听。电箱里面就一个接触器，看着很简单，但要实现那些功能也不是那么简单，毕竟线路已经乱套了， 与其查线路啊，不如重新给他做一套线路。老板说了，只要把这两种功能给他实现了，就可以。先根据客户提的要求啊，把图纸设计出来， 主要有两个功能，一个是到达设定压力啊，停电机，另一个是到达设定压力啊，电机不停，只关闭电磁阀，电机空载运行。这里边我加了一个中间继电器， k 一 一会会解释为什么要加这个中间继电器。这个屁就是压力开关，它是用来检测气罐当前压力的，当气罐压力达到设定压力时啊，这个屁就会断开，从而停止往气罐里面供气。主回路比较简单，一个接触器加一个热过载，保护 电机是十五千瓦。接下来分析一下这个电路，这边是控制电路，这边是主电路。 主电路很简单，一个接触器控制一个电机，中间加了个热过载保护保护电机的作用。然后再看一下控制部分， l 一 是火线， l 二也是火线，控制电压就是三百八十伏，因为接触器线圈、 电磁阀、电源指示灯都是三百八十伏的。 l 一 进来之后先经过一个保险，保险然后出来之后，然后再经过一个热过载啊，对电机起到一个保护作用。 热过载出来之后啊，经过一个 s a 零， s a 零就是个启动旋钮，我们看一下启动旋钮在什么位置， 这个就是启动旋钮，打到这个 on 的 时候就是启动，打到这这边的时候就停止，启动下来之后就是一个 k 一， k 一 是干什么用的呢？ k 一 我们可以看一下，这里 是由压力开关控制， k 一 的线圈压力低的时候，启动的时候 k 一 就得电，压力到了之后断开， k 一 就失电，那这个压力开关在哪里呢？我们看一下 压力开关在这里，这里接了三根线，其实我们只需接两根线就可以接一和五即可接长臂触。电 一在这里啊，这写着一五在这里啊，接这两根啊，这个我们是用不到的。 k 一下来，这个就是 km 点击的接触器啊，就是这个，当这个压力低于下限的时候啊， t 就 闭合了， p 闭合了之后， k 一 就得电， k 一 得电， k 一 的常开触点就闭合了。 k 一 常开触点一闭合， k m 的 线圈一得电，是不 k m 的 接触器就熄火了， k m 的 主触点是不就闭合了，电机就开始运转打压，打压之后，当这个压力达到了设定的上限，这个压力开关就断开了，线圈一失电 是不 k 一 的常开触点断开了，这个地方一断开是不 km， 线圈就就失电了。 km 的 线圈一失电， km 的 主触点断开了，然后电机啊就停止运转了， 这就是到达设定压力之后的一个状态。这个地方还有个移位，这个移位是干什么用的？这个移位就是电磁阀，它一得电， 这个压缩机就可以往这个气罐里呀打压通气。这个 k 一 和上面这个 k 一 啊，是同一个继电器，所以他俩的动作是同步的，这一套功能就是打满气停电机的功能。再看一下打满气不停电机的功能是如何实现的，给这个功能起个名叫自动功能。 自动功能，这个门子上是有个旋钮，这个旋钮在这里，当我们打到自动功能的时候，这个地方一闭合， 自动挡下边接了一个 km 的 常开触点，这是起什么作用呢？当我这个压力到达这个设定的上限，这个地方就断开了，它就失电，它失电，它也断开， 这个地方也就断开了，电磁阀线圈失电，看这个 km 会不会断开。 km 给它实现了一个自锁， km 是 不是不断开啊？这个电是从这里过来了， 这样就实现了打满气不停电机的功能。这个功能的特点是啊，电机不停电磁阀停，电机处于空载状态，最后再加一个电源指示灯，指示灯电压是三百八十伏，符号是 h l， 这个就是电源指示灯。 图纸画完了，接下来进行接线，这一根线用不到，把它拆下来，这两个旋钮也给他换一下， 这个是后加的一个中间继电器，如果不加这个，能不能实现这些功能呢？可以打在评论区讨论一下。接线的时候注意把这些接线螺丝都压紧，避免续接。接完了送电时机，先试第一个功能，打满气停电机 压力的上限设置的是八公斤多一点，那就看看这个压力表，直到八公斤附近的时候，这个电机能不能停下来。 ok， 没有问题，再进行放气， 看看压力低的时候，电机能不能再启动。 ok， 气压低于下线时啊，可以正常启动。这个压力的下线是如何调的呢？压力开关有两条刻度线， 右边这一条是设置压力上限的，左边这一条就是设置压力下线的，也叫压差。现在压力上限设置的是六公斤， 压叉在二到三之间，大约是二点五，用压力的上限减去压叉，就是压力的下限，也就是用六减去二点五，就是压力的下限值，六减二点五等于三点五，所以压力的下限是三点五。 这个压力开关是怎样进行工作的呢？当气压达到六公斤压力的时候，一和五这组长臂触点就会断开，压缩机停止往气管里面打气。当气压低于三点五公斤的时候，一和五这组触点重新闭合，压缩机会继续往气管充气， 直到气罐压力再次达到六公斤，一和五这组触点再次断开，停止充气，如此往复进行。那如何调整最高压力和压差呢？这个是调最高压力的，这个就是调压差的， 接下来再试一下自动功能，打满气，电机不停，只停电磁阀 能否听出电机的声音发生了变化，电机的声音就变了。电磁阀一关，电机转为空载运行，看一下空载电流十四点二八安，再看一下转换为待载运行时的电流 二十六安。黑色这根蓝色这根。充气过程中，随着气罐压力的增加，电机的负荷也会增加，电流会有轻微的浮动， 这个是正常的。对于电机保护方面，这次用到了比热过载更加全面的电机综合保护器，它是如何进行接线和调试的呢？这里有两个接线端子，其实就是一组长臂触点，把这组触点串在控制电路中即可。这个有个旋钮， 这个就调这个电机的一个整定电流，说白了就是保护电流，电机一旦超过了你这个设置的电流啊，它就会报警，这组长臂触点就会断开，从而切断控制电路，对电机起到保护作用。这个旋钮上没有刻度，如何对它进行调整呢？其实很简单， 先把电机开起来，启动一下调整旋钮，调到过载指示灯闪烁时，再往顺时针调一点，过载指示灯熄灭即可。整体调试完成，感谢您的收看，请多多指点！

空压机报警，主机不平衡，这些步骤不能错过。如果空压机报警，提示主机不平衡，其实大多数情况下，这和主机电机本身无关，通常是三项电流不平衡的问题。 以下是解决步骤，检查输入电压，使用万用表测量三相输入电压，正常情况下，三相电压差距应该不超过百分之五。如果电压不平衡，问题出在外部电网，需联系供电部门解决。如果电压正常但人报警，则进入下一步 测量三相电流。使用电流表测量三相电流，观察电流是否平衡。如果电流平衡但面板显示不平衡，说明电流互感器有误差，需要通过面板校正数据， 输入密码后调整电流系数，直到电流显示平衡。如果电流不平衡且电压正常，问题很可能出在接触器需要更换接触器偶尔报警的情况。如果电流正常但偶尔报警主机不平衡，这通常是面板设置关闭相续保护即可。 在螺杆空压机的维修与保养过程中，每一个细节都直观重要。螺杆与排气端的间隙、积碳的清理、三相电流的平衡，这些看似简单的操作决定了主机的健康与寿命， 小细节等于大问题，只要细心维护，空压机的高效稳定运行不再是难题。如果你也有空压机方面的疑问，随时评论区留言，张工等你一起聊聊空压机维修的那些事。

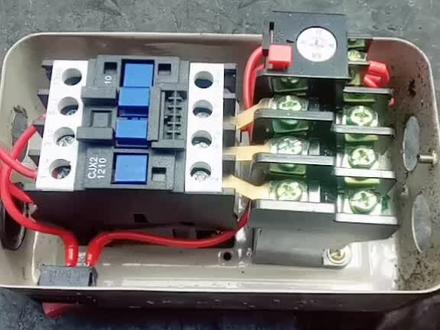

今天给大家讲一下这个气泵那个空压机啊，那个电池开关的接法，有好多人看到，有需要的话你就收藏一下啊。这个电池开关分两部分组成，这个是交流接触器， 这个是热机电保护，他们两个组合在一起啊，有利于保护电机过载、缺箱等。这个接电啊也分为两部分控制，一个是控制部分电路，一个是主电路，主电路像这啊，哀乐一这是劲线，接三根火线。哀乐一 l 二、 l 三这接三根进线，这接三根出线，三根火线出来接在这，然后这三根线接在电机里面，电机的这三根 线接在这，也就是说进线就接在这一二三接在这上面。还有就是 l 一和 l 三这两个接到两根火线，这两根火线是交流接触器的控制线圈里面的线， 所以他这个为啥要接两根火线呢？因为这个线圈是三百八的线圈，所以要接两根火埃罗三这一根火线， 爱罗三这根火线是通过开关，然后从开关出来，再接到这个热气垫保护上面，让从热气垫保护接到交流接触器线圈里面的 a 二里面接到 a 二的 这两根线是接到气泵上面的那个气动开关上面的，气动开关有两根线组织进来，然后接在气动开关上面的，这是 l 一的线，接着气泵上面电那个气动开关上面这个不分线的颜色， 两根接上就可以了。他是通过艾乐一进气泵上面的开关，然后再进了这个艾乐一里面，进这个 a 一里面线圈 a 一，然后气泵就可以工作了。
