今天用动画给大家讲解一下真空断路器的分核闸原理。如果是核闸时,需要接通核闸电磁铁电源或用手按压核闸,电磁铁通过连杆机构传到储能保持撤子,保持撤子旋转后与凸轮脱开,合闸黄释放能量,凸轮 获得核渣能量后驱动住传动四连杆机构动作,四连杆机构将力传递给断路器主轴,再通过绝缘拉杆和变直机构推动导电杆向上运动。凸轮动作完成后,一二级保持侧子主轴互相扣接,使 操纵机构处于核闸保持状态,至此核闸完成。如果是分闸时,需要接通分闸电磁铁电源或用手按压分闸,电磁铁通过连杆机构传到二级保持撤磁。二 保持车子旋转后两保持点解体,解体后在触点压力弹簧和分闸弹簧的共同作用下完成分闸,同时有缓冲被打下吸收剩余能量,至此分闸完成。你学会了吗?喜欢的就点赞评论转发吧!
粉丝128.0万获赞491.0万

核闸过程,接通核榨电磁铁电源或用手按压核榨电磁铁通过连杆机构传至储能保持撤子,保持撤子,旋转后与凸轮托开核闸皇释放能量, 凸轮获得核闸能量后驱动主传动四连杆机构动作,四连杆机构将力传递给断路器的主轴,再通过绝缘拉杆及变直机构推动导电杆向上运动。 凸轮动作完成后,一二级保持撤子,主轴相互扣接,使操动机构处于合闸保持 状态。核闸完成。三二一,核闸好,核闸成功。看一下数据啊 来,从公安来看,状态 应该是亮的对亮的。分闸过程,接通分闸电磁铁电源或用手按压分闸,电磁铁通过连杆机构传至二级保持撤子,二级保持撤子,旋转后两保持点解体,解体后再 触头压力弹簧分闸簧的共同作用下完成分闸,同时由缓冲被打下吸收剩余能量,分闸完成。 粉,一下子原粉原放粉条都正常啊!关注西瓜视频,电力小王,你来就有料!

扎原理,如果是合扎时,需要接通合扎电磁铁电源或用手按压合扎,电磁铁通过连杆机构传到储能保持侧子保持侧子旋转后与凸轮脱开,合扎黄释放能量, 凸轮获得核炸能量后驱动住传动四连杆机构动作,四连杆机构将力传递给断路器主轴,再通过绝缘拉杆和变直机构推动导电杆向上运动。凸轮动作完成后,第二节保持撤子主轴互相扣接, 操纵机构处于核闸保持状态,至此核闸完成。如果是分闸时,需要接通分闸电磁铁电源或用手按压分闸,电磁铁通过连杆机构传到二级保持侧磁,二级保持侧磁旋转后 想保持点解体,解体后在触点压力弹簧和分炸弹簧的共同作用下完成分炸,同时有缓冲被打下吸收剩余能量,至此分炸完成。你学会了吗?喜欢!

今天用动画给大家讲解一下真空断路器的分合闸原理。如果是合闸时,需要接通合闸电磁铁电源或用手按压合闸电磁铁通过连杆机构传到储能保持侧子保持侧子旋转后与凸轮脱开,合闸黄释放能量, 凸轮获得合闸能量后驱动住转动四连杆机构动作,四连杆机构将力传递给断路器主轴,推动导电杆向上运动。凸轮动作完成后,一二级保持侧子主轴互相扣接, 使操纵机构处于核炸保持状态,至此核炸完成。如果是分炸时,需要接通分炸电磁铁电源或用手按压分炸电磁铁通过连杆机构传到二级保持策子, 二级保持策子旋转后两保持点解体,解体后再触点压力弹簧和分炸弹簧的共同作用下完成分炸,同时有缓冲被打下吸收剩余能量,至此分炸完成。你学会了吗?喜欢的就点赞评论转发吧!

石材厂的高压线需要更换了,不要忘了先把这里的十千伏户外高压真空断路器断开。为什么首先要断开真空断路器呢?是因为它可以带着负荷分合闸把产生的电弧通过灭弧式熄灭。 除了用绝缘棒直接拉闸,还可以通过这个看门狗控制器分合闸。看门狗控制器里永远呈分合闸和就地分合闸两种模式,断开负荷之后再依次拉下隔离刀闸,形成明显断开点 哦。 断电后开始更换高压线。换完线之后的合闸顺序和刚开始拉闸顺序相反,首先合上隔离刀闸, 最后再合上真空断路器。

今天用动画给大家讲解一下真空断路器的分合闸原理。如果是合闸时,需要接通合闸电磁铁电源或用手按压合闸,电磁铁通过连杆机构传到储能保持撤子,保持撤子旋转后与凸轮脱开,合闸黄释放能量, 库伦获得核闸能量后驱动助传动四连杆机构动作,四连杆机构将力传递给断路器主轴,再通过绝缘拉杆和变质机构推动导电杆向上运动。凸轮动作完成后,一二级保持撤子,主轴互相扣接,使操纵机构处于核闸保持状态,至此核闸完成。 如果是分闸时,需要接通分闸电磁铁电源或用手按压分闸,电磁铁通过连杆机构传到二级保持侧磁, 二级保持撤子,旋转后两保持点解体,解体后再触点压力弹簧和分扎弹簧的共同作用下完成分闸,同时有缓冲被打下吸收剩余能量,至此分闸完成。你学会了吗?喜欢的就点赞评论转发吧!

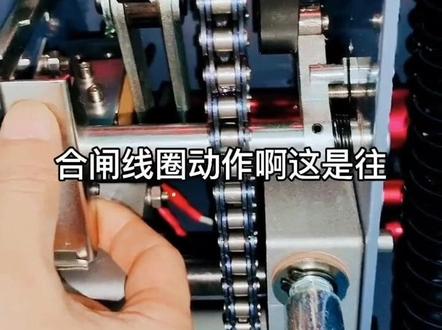

看一下我们这一台真空断路器的,他一个储能合闸和分闸的一个过程,现在呢我们对他进行一个储能操作,这一款呢是摇式的,另外还有一款呢是摁式的。啊,好,我们现在开始 储能完成,现在我们进行一个合闸操作,这里有个闭锁电磁铁,我们把它顶上去,然后用这个把它推进去。 好,合闸完成。现在呢我们进行一个分闸,这是一个分闸机构,需要我们把它顶上去进行一个分闸操作。好的分闸也完成了,这款断路器的合闸和分闸操作,你看清楚了吗?记得点赞加关注哦!
