两相电水位浮球自动控制器怎样接线

大家好啊，今天呢我们来讲一下这个线缆式的浮球开关是如何去安装的，然后我们首先从这个盒子里面拿出这个配件，配件有一个重锤，包括我们这个整套的线缆浮球， 然后我们可以看一下哈，这个线缆浮球啊，总共有三条线，有蓝线、黑线以及棕线，这个黑线啊，它是中间线，然后无论怎么接它都是必须要接的。 然后我们看一下他的东线，东线呢是接原水，一般我们设备的原水是低液位保护水箱没水了之后啊，他是控制设备停机的，然后我们那个蓝线呢，是接这个纯水高位的，然后比如我们水箱满了之后啊，是防溢出的一个接法， 然后这个怎么接呢？我们把这个线直接从这个重锤穿过去就行。这个重锤这重锤的位置啊，就是控制我们浮球的一个水位， 然后这个浮球里面是有一个球，然后球落到内部呢，落到内部是一个控制方法，然后球朝下落到这个球的外侧，是一个控制方法。当我们这个水满了之后啊，这个他会慢慢的往上飘，飘飘，飘飘飘 会飘成这个样子，因为这个水锤在这坠着，拽着，他会飘成这个样子，当里面这个球一旦触底，他就会给一个信号，然后如果没水了，他这个会掉下去，水 垂下来之后会给另一个信号，是这么一个操控的一个过程，如果还有什么不懂的可以在主页联系我。

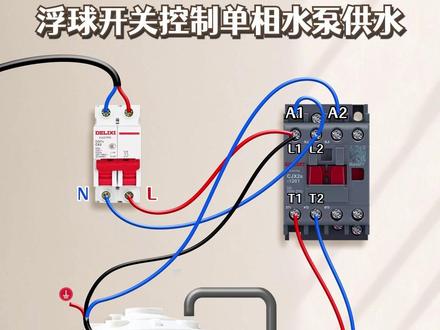

还有人连浮球开关控制水泵供水都不会，一起来看看吧！首先，电源火线接接触器主触点 l 一， 零线接 l 二，从接触器的输出主触点端子引出两根线，分别接水泵的火线和零线。 接着把浮球开关黑色线接火线，蓝色线接线圈 a， 二线圈 a 一， 接零线，打开电源接触器，吸合水泵，开始供水。浮球开关随着水位升高，到达一定高度之后，接触器就断开了，水泵停止供水，你学会了吗？

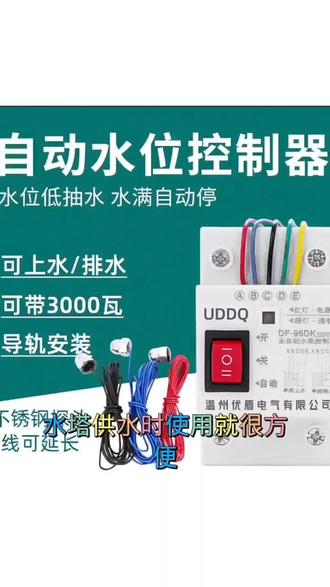

当水位低于蓝色的探头，水泵就会自动抽水，水塔、水箱供水就不用人工看守。当水位到达这个红色的探头就会自动停止抽水，把探头线交换一下就可以往外排水。 当水位到达红色的探头，水泵就会自动排水，低于蓝色的探头就会自动停止排水。不用手动开关，用的就是这款全自动水位控制器。接线方法，电源线接一号和二号，水泵线接三号和四号，按照说明书接线就行，一看就懂。

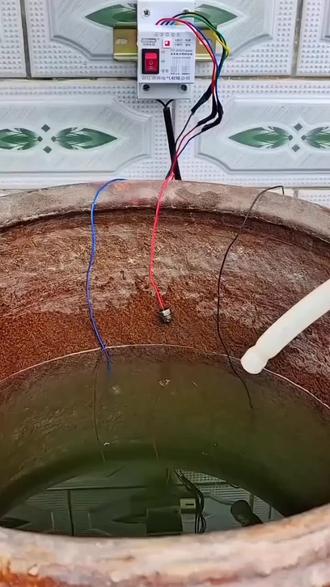

水箱都可以使用的水位控制器安装简单，上端接电源线，下端接水泵线，当水位低于蓝色探头，水泵就会自动供水。当水位到达红色探头时，水泵就会停止供水，在无人看守的水箱、水塔供水时，使用就很方便。 这是一款全自动水位控制器，家里的水泵都可以装一个。像这样，一号二号接电源，一号四号接水泵，二号三号串联起来，再把水位控制探头接好， 这样只要水位低于这个蓝色的探头，水泵就会自动开始抽水，适用于各种水箱、水塔、蓄水池等。当水位到达这个红色的探头，就会自动停止抽水。再也不用来回跑手动开关了。 水泵抽水再也不用来回跑手动开开关。只要安装一个全自动水位控制器，接线也很简单，上面接电源线，下面接水泵线，再把探头线像这样接好。 当水位低于这个蓝色的探头，水泵就会自动开始抽水，适用于水箱、水塔、蓄水池等。当水位到达这个红色的探头，水泵就会自动停止抽水。驯养、养殖之类的都可以使用。

朋友，你连浮球开关怎么控制？单向水泵供水都不知道，你猪八戒接电线装什么老电工啊？听好了，首先电源火线接接触器主触点 l 一， 零线接 l 二，从接触器的输出主触点端子引出两根线，分别接水泵的火线和零线。接着把浮球开关黑色线接火线， 蓝色线接线圈 a， 二线圈 a 一 接零线，打开电源接触器，吸合水泵开始供水。浮球开关随着水位升高，到达一定高度之后，接触器就断开了，水泵停止供水。这下你学会了吧？关注我，分享更多电工知识！

水泵抽水再也不用来回跑手动开开关！只要安装一个全自动水位控制器，接线也很简单，上面接电源线，下面接水泵线，再把探头线像这样接好。当水位低于这个蓝色的探头，水泵就会自动开始抽水，适用于水箱、水塔、蓄水池等。当水位到达这个红色的探头， 水泵就会自动停止抽水。蓄牧、养殖之类的都可以使用。水箱都可以使用的水位控制器安装简单，上端接电源线，下端接水泵线。当水位低于蓝色探头，水泵就会自动供水，当水位到达红色探头时，水泵就会停止供水，在无人看守的水箱、水塔供水时，使用就很方便。 这是一款全自动水位控制器，家里的水泵都可以装一个。像这样，一号二号接电源，一号四号接水泵，二号三号串联起来，再把水位控制探头接好， 这样只要水位低于这个蓝色的探头，水泵就会自动开始抽水，适用于各种水箱、水塔、蓄水池等。当水位到达这个红色的探头就会自动停止抽水，再也不用来回跑手动开关了。

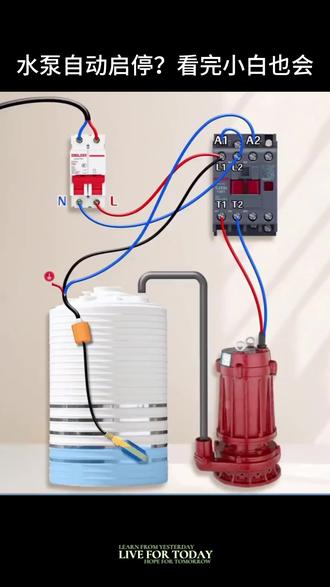

如何用浮球开关控制水泵实现自动启停？今天手把手教大家。先将电源火线接到接触器主触点 l 一 零线接 l 二接触器的 t 一、 t 二端子分别接水泵的火线与零线。再来看浮球开关，黑色线接火线，蓝色线接到接触器线圈一二， 最后把 a 一 直接接零线，这样就接好线了。通电后，接触器线圈得电吸合，水泵启动供水，浮球开关随水位升高到达一定高度后自动断开。接触器断开，水泵停止供水，你学会了吗？

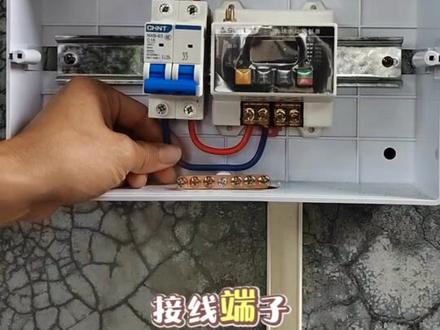

朋友们，你们家的水塔也是这样的吗？偷水满水才想起关闸，搞的楼顶经常泡水，渗透房间，引起墙面发霉。水塔放置在五楼楼顶， 水泵在一楼厨房里面，如果用浮球拉电线的方式来控制水泵，需要从一楼拉电线到五楼，施工难度很大，不如选用我们的无线水位控制器。 拆除水塔的柱排气孔，松开发射器的辅助配件，外背牙接头从水塔里面穿出，直通内牙，套住。拧紧加固发射器的感应线，从排气孔放入水里，然后发射器套装在辅助配件上。拧紧发射器的天线， 拨动开关，发射器开始工作。接下来安装水泵端的控制器偷入空开和控制器接入空开的火线。接入空开的火线，接控制器的第一个接线端子， 空开的零线，接控制器的第二个接线端子。控制器的第三个接线端子，接水泵的零线。 控制器的第四个接线端子，接水泵的火线。拧紧接收天线，盖好配电箱的面板， 打上空开控制器开始工作。控制器和发射器是无线连接的，不需要重新布线，安装非常方便。控制器显示的是当前的水塔水位，当水塔没水时，自动启动水泵抽水，当水位上升至设置的上水位时， 控制器切断电源，停止抽水，就不会有水满溢出的情况了。 用户使用后很满意，这个水位控制器真的很不错，自动抽水，满水自停，真的很棒哦！

如何使用浮球开关控制水泵自动启停呢？今天我来一步步教大家。首先将电源火线连接到接触器的主触点 l 一， 零线连接到 l 二，然后将接触器的 t 一 和 t 二端子分别与水泵的火线和零线相连。 接下来看浮球开关，将黑线连接到火线，蓝线连接到接触器线圈的一端，最后将 a 一 直接连接到零线，这样 接线就完成了。通电后，接触器线圈通电吸合，水泵启动供水。随着水位上升，浮球开关会在达到一定高度时自动断开，接触器释放水泵停止供水。

水井呢？是深水泵，深水井啊，不好测，这个水位在干水期的时候，他有可能啊，水井水不足，可能造成空转烧泵。所以说呢，加了一个时间的控制，如果在干水期担心他水抽干，那我们可以用时控 切换到时控之后，当你设定一个时间范时间范围，比如说设定到两点到三点，现在正好在这个时间范围内，这个时候浮球落下，他就出水浮起来，停在这个时间范围内，他就受浮球控制。 当超出两点到三点，这个时候不在这个时间范围内，不管你浮球是什么状态，他都不抽水。 其实呢，你可以设置很多组时间，总共十六组时间，在这个时间范围内呢，它就会自动运行，超出这个时间范围它就不运行。

舅舅家的水塔抽水经常忘了关闸，水流的满地都是，想装一套满水自停的设备，避免这种情况发生，我们的无线水位控制器可以解决这个问题，来看安装过程吧。 水塔在七楼楼顶，水泵在一楼里面拉电线装浮球的方法施工难度大，而且成本也高，所以无线水位控制器是最佳选择。 发射器套装在水塔进水管位置，拧紧螺丝加固调整发射器天线朝上 插入开关线，水位感应器通过水塔排气孔放入水里。接下来安装水泵端的控制器接入空开的火线，控制器的第一个接线端子接空开的火线，控制器的第二个接线端子接空开的零线， 第三个接线端子接水泵的零线，控制器的第四个接线端子接水泵的火线，拧紧控制器的接收天线 打上空开。安装完成。水少时自动抽水，控制器显示的是当前水塔的水量，在一楼查看就知道水量多少， 非常方便。控制器还有缺水保护功能，在抽水的过程中，一段时间水位没有变化时，控制器判断水井没水了， 输出干转保护，当水位上升至设置的上水位值时，控制器切断电源，保护水泵，避免水满溢出浸泡楼面。

你真的会安装浮球吗？这两点你真的做对了吗？水泵的水位呢，最低不能超过电机的部位，所以说呢，浮球的最低点位应该与水位线的最低点位一致，当水位上升时呢，浮球开关随之浮动，但是只有浮球的头部翘起时，才能够改变水泵的运行状态。 那为了实现这一点呢，我们就需要安装重锤了。当安装重锤的时候，大家要注意，重锤和浮球不能挨的太近， 否则当水位上升的时候啊，浮球和开关就会一起飘起来，就无法达到控制效果。因此呢，开关和重锤应该保持一定的距离，具体距离呢，就要根据现场的实际情况来进行调整哦，现在你知道了吧，辅助弹。

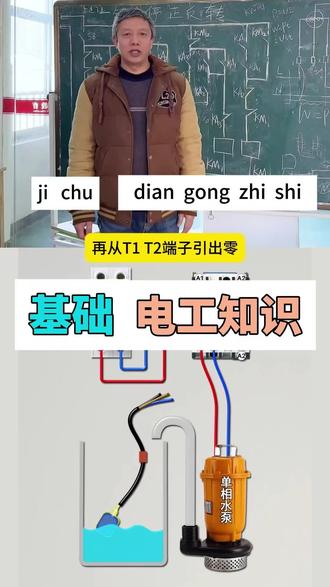

每天一个小技巧，浮球开关控制水泵工排水。首先电源火线接交流接触器 l 一， 零线接 l 二，再从 t 一 t 二端子引出零，火线，接到水泵 线圈 a 一 接零线。接着把浮球开关黑色线接火线，蓝色线接线圈 a 二，棕色线不接， 用绝缘带包好。打开电源接触器吸合，水泵开始供水。浮球开关随着水位升高，到达一定高度之后，接触器就断开了，水泵停止供水。想要实现排水，就将浮球开 关中射线接 a 二，蓝色线不接，并用绝缘带包好。我们再次打开电源，当水位高时，交流接触器吸合开始排水， 随着水位逐渐降低，低到一定程度时，接触器触点断开，停止排水。如果是三相水泵，就要换线圈，电压为三百八十伏的接触器。三相火线接到 l 一、 l 二、 l 三、 t 一、 t 二、 t 三接电机。 浮球开关的接线与接单向电机时一致，你学会了吗？学电工点赞关注不迷路！

浮球开关控制水泵接线还不会老？电工教你标准接法，照着接就对了。首先把电源火线接到接触器主触点 l 一， 零线接到 l 二， 再从接触器输出端引出两根线，分别接水泵的火线和零线。然后把浮球开关的黑色线接火线，蓝色线接线圈 a， 二 线圈 a 一 接零线通电之后，接触器吸合，水泵就会自动供水，等水位慢慢升高，浮球到位，接触器自动断开，水泵停止工作，水位下降。你学废了吗？关注我，学习更多电工知识！
