画图让你真的明白无缘六国企是到底如何工作的？斜坡电流最后去哪了？它能消除出现电缆上的斜坡电流吗？无缘就是不需要外部的工作电源，它仅仅依靠内部电容、电抗、电阻、元气的特性来工作。 我们来看一下配电房这些配电柜，第一台进线总柜，第二台五月六波柜，第三台、第四台出线柜到两台变频器，变频器产生的五次斜波通过电缆回流到配电房的门牌上。 当五次斜坡电流流入到第二台无源滤波柜时，它会掉入到这个坑里，这坑就是电容器与百分之四电炬器组成的回路，它在两百五十赫兹的时候达到斜震，此时该路径对于五次斜坡来说总阻抗是最小的， 五次斜坡电流就会流入到该装置中，振动在电容和电感之间，最后转化成热能散发到空气中，所以无源滤波装置会发热。 但是在工程实际应用中，由于各种原因会选择百分之五的健康率，大约在两百二十三赫兹的时候达到共振。所以你们觉得电缆上面的五次斜坡电流还有吗？

穿越机抖成狗，电机很烫手？滤波器没调？对电机搞报废！给你一套滤波器攻略，助你精调滤波器！这是什么图？这是一张滤波前的频率响应图，先把这个信号扶直划快往上拽，让图中噪声更清晰。中间几条弧线条纹是什么？ 这是电机和桨叶产生的噪声， rpm 滤波器专门针对它，入门就保持默认参数，还可以在 c l i 命令行中调节隐藏参数。 q 值、斜坡权重和 rpm 弹入调节器都可以进一步降低滤波延迟，提高操作手感。这一条数值条纹是什么？这是机架共振噪声， 用动态限波器针对它，按住 shift 滑鼠标，可以看到机架共振频率值，动态限波器的最小频率值比它再低二十五，最高频率默认不用动。想优化手感，调大 q 值，左边一条亮光是什么？这是 机身姿态信号，是有用的信号滤波不搞它。这些亮度较低的一大片是什么？这是 pid 中的 d 产生的噪声，用 dterm 低通滤波器消灭它。 默认参数就可以用 pid 调完再优化它。入门级滤波是做加法，增加滤波，让穿越机不抖，电机不烫，能飞就行。高级滤波是做减法， 缩短滤波频率，降低滤波强度，提高滤波集中程度，通过极致的滤波降低滤波延迟，追求更好手感富贵险中求，每次调节滤波后，都要观察滤波后的频率。油门响应图 看不到，高频亮光滤波就是有效的。这套滤波器攻略你学会了吗？想学滤波，跟紧击歌点赞收藏这个视频，后面还有更详细的滤波教程。

每天学习一个电工小知识，今天学习滤波器，掌握它既能提升加工资。滤波器的核心作用就是给电源大扫除，过滤掉杂波、斜波这些电垃圾，让电压稳稳当当。 它的构造很简单，由电容、电阻、电感这铁三角组成。看下面的 l、 g、 n， 这是电源的输入端， l 接火线红色的那根， g 接地线， n 接零线蓝色的那根。再看上面的 l、 n， 是进化后的输出端。像四伏驱动 plc 这类精密设备，电源必须经过滤波器把关，既能避除电网里的高频干扰浪涌，保证设备精度稳定，又能抑制自生产生的电磁干扰，不影响其他电器和电网，让整个系统稳稳当当的运行。这波知识点你 get 到了吗？关注我，下期教你如何接滤波器！

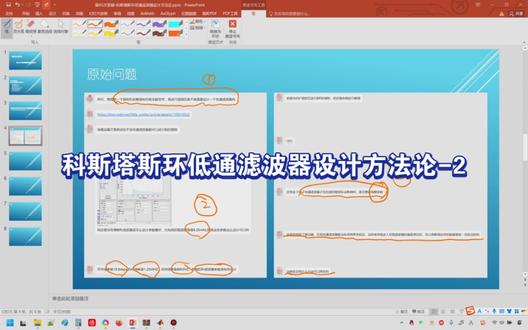

很多关于这个，嗯，非扩体制下的，非扩体制下的这个参数的一个调整的一个方式，嗯，当然了它这种情况，因为它是一个扩频体制，它这个扩频体制的话调起来要方便一点，然后因为它的相干积分时间会比较长，那个相干积分时间的话，其实会掩盖这个环路聚波器带来的这个 延迟啊。我一会的话会就这个问题讲一讲啊，讲一讲定性的，我来讲一讲这个问题，那么我就先按这个一二三这么三个问题来讲吧，我把它的问题汇总一下，汇总成这个一二三，那么我来讲一下。首先第一个呀， 根据我们的这个接收机架构啊，我来分两种情况来讲，我们这个，为什么我们科斯塔斯环后面要跟一个低通滤过器啊？第一种情况的话是，比如说我现在收到的是一个时钟频信号，那我第一个收到的比如说是一个时钟频， 嗯，时钟频信号，那么它的架构呢？是这样的， 它的架构大概率是这样的一个架构啊，我信号进来， ok， 这是我的那个克斯坦的那个混屏，混屏结构啊，一个 cosine， 一个负的 cosine， 然后这块要跟一个低通滤波器， 这块要跟一个低通滤波器，然后给出去啊，给到我后面的这个给到，给到的就是我后面的这个， 呃，环路降相器啊，比如说我用的是一个乘法，乘法的一个降相器，然后之后的话我的环路滤波器啊，环路滤波器之后是我的 nco 啊， nco， nco 去驱动我这两个，这个这个本镇啊，那么的话，呃，那么这个地方啊，这种情况是必须要有我的，这个必须要我的低通滤波器。啊，为什么呢？其实道理很简单，我的一个时速信号啊，我这个时性。

大家好，欢迎回到我们的合成器系列教程这集呢，我们来具体了解一下合成器中另一个重要的模块，滤波器 filter。 滤波器的原理呢，其实就是一个 eq， 那 有的同学就会问了，为什么要在合成器里边用 eq， 我 在合成器后边加一个 eq 不是 一样的吗？ 呃，这确实是一样的，但是呢，如果这样做的话，合成器里那些帮手就不能对你在后边挂的那些 eq 起作用了，那在音色上就会少了很多变化。所以我们最好还是用合成器里边的 eq， 也就是 filter， 这样对声音的塑造更方便。 而且很多厂商在设计合成器 filter 的 时候加入了很多独特的设计和算法，这可能是其他 eq 不 具备的，所以合成器里的 filter 对 音色的塑造非常重要。接下来我们看看几个常见的 filter 类型， 只让低频通过的 low pass filter。 只让高频通过的 high pass filter。 只让中间频率通过的带通滤波器 bandpass filter。 除此之外，还有 pick 突出某个频率， notch 和 pick 相反，消减某个频率。 在 filter 的 名字后面还有个数字，它表示滤波器曲线的斜率，单位是分贝每倍频程，意思是从 cut off 频率开始，每一个倍频程中减少多少个 d b 的 音量。 当然还有很多奇奇怪怪独具特色的滤波器种类，例如 come fender、 face formant、 reverb。 在 设计滤波器的时候，有些厂商会有一些独特的电路设计和算法设计，导致功能一样的滤波器实际发出的声音不太一样，这就直接导致了不同厂商的合成器即使使用的是同一个波形，出来的声音听感也不同，这也是不同厂商合成器的特色之一。 接下来我们看看滤波器中各个参数旋钮的作用。 cut off 就是 调整切除频率的位置。 resonance 或者 emphasis 指的是放大增强所在频率的音量。 envelope amp。 控制 envelope 作用在滤波器上的量相当于用了几分力道。有的合成器这个功能在 envelope 的 模块上，比如 spire 和 silence one drive 之真 keyboard tracking， 让 cut off 跟随 keyboard 的 音高走音高高的， cut off 的 频率就高，反之亦然。 mix 在 有的合成器里可以有两个 filter 混合使用， mix 用来混合两个 filter 的 音量比例。在 seron 合成器里面， mix 的 功能略有不同，可以想象为一个滤波器和一个没有经过滤波的声音进行混合。 如果是一个经过 low pass filter 的 声音和一个没有经过的声音进行混合，那我们就相当于得到了一个 shelf 形状的滤波器。 以上就是合成器中滤波器常见的控制参数旋钮了，总结一下，本集我们介绍了合成器中常见的滤波器模块，它们可以单独使用，也可以混合使用。 下集内容我们来讲讲另一个重要的模块， envelope 模块。如果觉得视频做的还行的话，就请一键三连评论转发关注我们，及时看到最新的视频更新，如果还能告诉更多的朋友，那就是对我们最大的 鼓励了。哦对了，也建议大家收藏本视频，以备不时之需，我们下期见。

我们常说的高频滤波，低通、滤波带通是什么意思？那我们看看什么叫高频滤波。假设这里一个信号，这里有一个信号源，那么这个地方有个电容，这地方有个电阻， 把这个信号源进行输出，那么我们看看，如果它是一个交流的，或者说是一个有着频率的信号的话，那么我们把电容看作是一个电阻， 它的电阻有阻值是多少呢？我们叫融碳，那么这个电也一个电阻，我们根据欧姆定律可以看到输出的电压就等于 输入的电压，然后呢它占的股份是电阻 r， 除上一个 r c 加 r， 那 么这个电压呢？就等于这样的， 那么我们看电容，容抗和什么有关系呢？那么容抗就等于二派 f c 分 之一，可以把它看成是一个组织一样的东西，组织和什么有关？ 和频率有关，如果频率越大，他的电阻就越小，那么电阻越小，如果把它看到是一个等效电阻的话，这个电阻小，那么我的输出的波形电压的幅值就够了，就偏高，一般情况下取一半，也就是说这个电阻容看呢？ 那么我们这样看的话，也就是说高频的信号这个电阻小，那么高频的信号输出就会通过，可以输出了，所以呢高频信号能通过，所以我们叫沟通滤薄器。

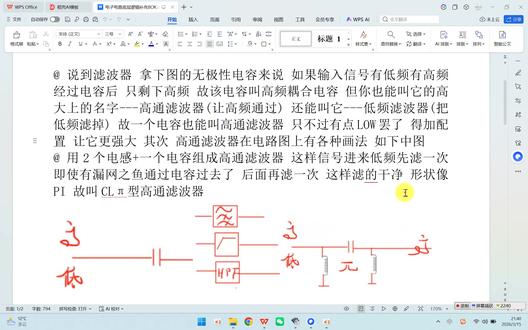

啊，大家好啊，我们接着看，那么说到这个滤波器啊啊，我们上个视频的结尾嘛，啊，我们说要提一下滤波器啊，嗯，拿下图的这个无极性电容啊，来举例， 如果输入的信号呢，有低频也有高频，那么经过这么一个电容之后啊，因为它是无极性的嘛，一般都是小容量的对不对？小酒杯嘛， 那么只有高频能过对不对？低频是过不去的，所以说这个电容它具体的又可以把它叫做高频藕合电容啊，因为它是把高频藕合过去， 至于为什么叫藕合，我们前面的视频讲过了，我们就不重复了啊，但你也能叫它啊的高大上的名字啊，叫沟通滤波器， 说白了就是让高频信号通过的这么一个滤波器啊，所以这里千万不要呃， 整反了啊，他说的沟通是通过的通啊，不是说把高频滤掉啊，那么还能叫他另外一个名字叫低频滤波器啊，就这里啊，很多朋友就在这里就容易闹蒙了，哎，怎么一会让高频过，一会又让 啊，又又，唉，咱们一会叫沟通啊，一会叫高，一会叫低，对不对啊，千万要注意这两个字啊，这两个字一字之差，我还说的就是不是同一回事情，对不对啊，如果你要叫通啊，那就叫沟通滤薄气，因为这个通的意思是让高频过去，而如果说 不带这个通的啊，直接叫什么频滤波器的，那他这个这里面指的是把他给干掉啊，所以说对高通滤波器来讲，他其实就是低频滤波器啊， 这里面一定要捋清楚，高频滤波器又叫低频滤波器啊，把低频滤掉，所以说啊，一个电容啊，也能叫高频滤波器啊， 啊，就是说啊，那我们收回滤波器嘛，滤波器滤波器，其实光这么一个电容，它就能叫做高频滤波器啊，只不过这么一个滤波器呢，感觉有点 low， 对 不对啊，那么得加配置让它更强大啊。嗯，其次呢，高频滤波器在电路图上呢，有各种各样的画法啊， 比如说这张图中所示的啊，第一种画法呢，其实好理解，你看啊，高频，中频，低频，咔咔，中频，低频干掉啊，他不画条斜线吗？就是说只让高频过， 然后呢，第二种画法是啥意思啊？你看这个 a 斜上去对不对？斜线上去，上去 a 看到跑到高位之后，直接这样一条横线表示让高频通过啊， 那第一屏怎么画？我后面提到再说啊，然后还有写英文代号的啊，什么 hi 什么来，就这个 h 丸就是 hi 嘛，后面也不知道它啥啊， h p f 啊。所以说啊，这个就是高频滤波器，至少在电路图上，在一些图纸上你看到了，你能知道它是啥啊？ 那么我们用两个电杆啊，用两个电杆啊，主要是对地接的啊，再加一个电容，组成一个沟通滤补气，那么这个你就可以把它理解成是比这个减配版的啊，要高大上很多了，对不对啊？他，他就他一个电容嘛，而他这里还放两个电杆啊， 那么这样啊，他这样做有什么好处呢啊？信号进来之后，首先电感这玩意，注意是对地接一个电感，那他是不是会把低频给干掉啊？因为电感是通低阻高吧， 所以说低频成分首先碰到电感直接对地溜走，那么也就说先进来之后，低频先被过滤一次啊，那么即使有漏网之鱼，随着高频一起经过了这个小酒杯啊，因为这个小酒杯能过高频 哦，不过按道理啊，其实小酒杯呢啊，那因为它这也是让高频过去的嘛，所以说低频按道理呢，它其实应该是过不去的啊，那哪怕还有遘枉之余，过去了也无所谓，因为后面还有一个电感啊， 所以说它这样就可以滤的很干净啊，然后呢，它由于它这个型是一个派啊，派嘛，三点一四一五九，所以呢，我们也叫它派型滤波器啊。那当然了，具体的呢，结合自己的实际，我们叫它 cl 啊， c 是 电容的意思嘛，然后 l 就是 电杆啊，那为什么不是 l c l 呢？或者为什么不是 l c 呢啊，一般来讲呢，我们是看到后面两个啊，后面两个，那电容不是排在前面吗？啊， 所以说 cl 啊， cl 派型高频滤波器，或者叫 cl 派型低频滤波器，你这么叫也行啊。

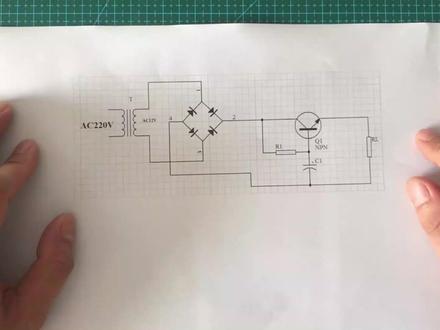

大家好，今天和大家来学习电子滤波器，或者叫做电容倍增器，具体电路是这个样子的， 两百二十伏交流电经变压器降压后得到十二伏的交流电，这个十二伏的交流电接到整流桥的输入端，经整流桥整流后，在这里得到的是脉动的直流， 在这里的时候得到的是这样的脉动直流。后边这里接一个三极管，从这里接一个电阻到三极管的基极， 然后三极管的基极对地接一个电解电容，后面这个是载电阻 r l。 这个电路看起来是不是觉得很眼熟？没错，今天要讲的这个电路跟我们上节课刚讲过的串联型稳压电路其实是非常相似的，唯一一个不同的元气键就是三极管 g 极。这里的这个电容。 上节课讲的串联型稳压电路，这里接的是个稳压二极管。这个电路既然叫做电子滤波器，那它的主要功能肯定是用来滤波的。 我们前面讲过的滤波电路有电容滤波、电感滤波以及负势滤波。这个负势滤波它就包括了到 l 型、 l c 派型、 r c 派型等。 以上形式的滤波电路叫做无源滤波电路。无源滤波器一般是用电阻、电容、电感等无源器件构成，不需要供电即可工作，这些都是无源滤波电路，无源 与之相对应由有源滤波电路。有源滤波器最常见的是由运放或者三极管构成，需要供电才能工作。 很明显，我们今天要讲的这个电子滤波器，它是属于有源滤波器。先来讲讲 r c 滤波器， r c 滤波器， r c 滤波器就是一个电阻 r 和一个电容 c 组合而成的滤波器。看到图 a， 如果电阻横着接，电容竖着对地接，这样子接， 电容横着，电容竖着对地接，然后信号从左边输入，从右边输出，这样子的滤波器是低通滤波器。 看到图 b， 如果电容横着接，电阻竖着对地接，这个样子，信号从左边输入，从右边输出，这样子的滤波器，它就是高频滤波器。 在二 c 滤波器中，它这个电阻的曲值不能取得很大， 这是因为二七滤波器中，他这个电阻需要消耗一部分直流电压 u 的， 就说这样子通电的时候， 是有电压降落在这个电阻的两端了，有电压降落在这个电阻的两段，所以这个二的曲值不能取得很大。而如果想要得到比较好的滤波效果，这个二取得大一些才好，这就很矛盾了。 回到我们今天要讲的这个电路，电路中， q 一、 r 一 和 c 一 组成电子滤波器电路，这一电路相当于一只容量为 c 乘以北塔倍大小的电容器， c 等于 c 一 乘以北塔，这个北塔为三极管的电流放大倍数，一般三极管的北塔都是挺大的，所以其等效电容量就会很大，这样子这个电子滤波器的滤波效果就很好。 在这里结两点吧，一点两点就说从这里输入的信号，我们标为 u in， 然后这里输出的信号我们标为 u out。 就 说这三个东西组成的这个电子滤波器，它等效下来其实就是这个样子的。 这三个东西等效之后就变为一只电容 c u in u out， 这个 c 它是等于 c 乘以 b， 它这个电路中的 r 一 和 c 一 构成一节 r c 滤波电路。 r 一 一方面给 q 一 提供积极偏置电流，给 q 一 提供积极偏置电流，同时也是滤波电阻。你看电阻是横着接，然后电容对地接， 那这个就是低通滤波电路。 r 一 和 c 一 在这里，它同时也是一个低通滤波器。 由于流过 r e 的 电流是三极管的积极偏置电流， i b 这个电流很小， r e 的 阻值就可以取得比较大， 这样子 r e 和 c e 的 滤波效果就会很好，这就使得 q e 积极上直流电压中的交流成分很少。 由于发射极电压具有跟随积极电压的特性，这样子 q 一 发射极输出电压中的交流成分也很少，这就达到了滤波的目的。 它的原理就是这样子的。其实跟我们上节课讲的串联型稳压电路是一样的呢，这里组成的是一个涉及跟随器发射极电压具有跟随积极电压的这个特性。 上节课我们讲串联型稳压电路时，这里接的是一个稳压二极管，稳压二极管接在这里，它就使得三极管的积极电位基本恒定， 然后这个涉及电压跟随积极电压也是基本恒定的。上节课我们已经讲了，那这节课一样的呢？把稳压二极管换掉，换成一个电容器，这个电容器就和前面的这个电阻组成一个低通滤波器，这个低通滤波器它就过滤掉很多的交流成分。 在 q 一 基极上的直流电压中，它的交流成分很少了，那么这个发射极是跟随基极的，这样子发射极后面的输出电压中的交流成分也就很少，它这样不就达到了滤波的目的了吗？这样讲大家明白吗？

我是几点清风，所以我这今天有空，我大概来讲一下这个滤波的问题。滤波问题问的是一个 rc 的 滤波， rc 的 滤波现在是有两种，一种是高通滤波，一种是低通滤波，这个叫低通滤波。低通滤波器，呃，解释的话是一个 低通滤波器，就是低频率通过高频率，所以就是一个低通滤波器，高通就是高频率通过，叫高通滤波器，这个是一个低通的滤波器，这个是一个高通的滤波器，一个低通滤波器，一个高通滤波器。 呃，滤波的话它有一个节制频率， f 等于二二 c 分 之一，它是一个节制频率。呃，为什么它叫一个低通滤波器？大家可以看这样。呃，首先是一个电容的一个作用， 电容的一个作用电容是隔直流通交流，所以信号进来的时候，这边有一个频率不一样，有高频率，有低频率，然后有直流，有交流。信号进来的时候，呃，交流会走这一部分 会走这一部分回路会回去，剩下的一部分会走，会走这边有直流，有交流会走这边。他的这个截止频率计算公式是这样一个公式， 所以这个公式计算出来之后，根据 r c 他 就能算出来他的一个绿波的一个频率，然后按绿波频率的零点七倍，零点七倍就是他的一个 可以通过的一个频率。低通的话就是低于这个频率的，就是基本上波形不会衰减，高于这个频率的他就会开始衰减，而且衰减的很严重。 后面我们可以做一个试播器，跟 rc 我 们可以搭这么一个电路给大家演示一下。然后沟通的话也是一样， 因为这边的话是一个电容在前，电容在前，所以交流的话频率越高，他通过的就越多，然后频率越低，基本上低频率的就是 就是在这边他就电容这边他就过不去了，所以这是他的一个理解。然后直流的话，如果呃直流是在电容式隔值，所以直流是过不去， 所以呃低频率的话，像这个高空滤波器，高频率的话过来之后有一部分低频率也会过来，低频率过来之后他会因为耳的存在，低频率的话，因为耳的存在他会这样再回去，所以就把他低频率的滤掉，只有高频率的会完整的过去。 这是一个低通的滤波器，我们现在设置的也是一百欧一百微法， 然后频率的话，刚开始其实频率我们设置的也是一个一 k 赫兹，现在我们展示一下波形，然后这个是输入的波形，这边的话有一个输出的波形， 这个是一个低通的滤波器，这个滤波器我们来调节它的频率，就是频率越低，频率越低，它通过的越多， 你们可以看到在频率低的时候几乎是全部通过的，然后我们慢慢的加高频率，频率加到先加到一个十三赫兹多一点，然后就开始有衰减，频率越高衰减越高， 频率到三十赫兹的时候，它衰减已经很厉害了，然后频率再加大，假如说加到一 k 赫兹，一千赫兹的时候几乎都不会通过，全部走了电容， 这就是一个低通滤波器，只允许低频率通过，然后频率再缩回来，减小，减小回来，然后看 很明显的能能能观察到频率越高通过的越少，这就是低通滤波器。 另外我们可以调节电阻和电容，给电阻电容取值，我这是随便取了一个值，可以改变电阻和电容的值，然后来使通过的频率改变。 这是我们根据刚才讲的一个 f 频率等于一个截止频率，等于个 ipr c 分 之一， 然后搭的一个电路，现在这个电路呢？呃，电阻我们设置了一百欧姆，然后电容设置了一百微法，然后根据计算得到，呃， f 大 概是一个十五点九一赫兹， 所以我们现在用一个五十赫兹，然后来做一个演示，然后 黄色的是一个输入的波形，绿色的是一个输出的波形，现在的话我们去调他的这个，嗯，参数，呃，在大概会在十五赫兹以后， 十五赫兹以后他慢慢的呃，绿色的这个输出波形就慢慢开始开始低了，大概会有零点七倍的降下去，然后频率越低， 频率越低，他的衰减越厉害，然后我们频率再往下调，这里是调到一个五赫兹的时候，他频率已经衰减的很厉害了，比起原来的这个衰减的很厉害。原来的话是一个衣服， 我们把电容这个电容这个去掉，电容这部分去掉，然后他到这个位置，他已经衰减的很厉害， 然后频率再低，频率越低他衰减越厉害。打到一赫兹的时候 他的他已经快接近于零伏了，输入是一个一伏，然后他到零伏的时候，到一赫兹的时候已经接近零伏了，这就是一个嗯，高通滤波，频率越高他的损失越小，我们现在把频率往高来调， 现在频率，比如说频率调到一个五百赫兹， 频率越高，然后它的损失越小，这是一个二十 k 盒子的 频率越高，通过的越多。

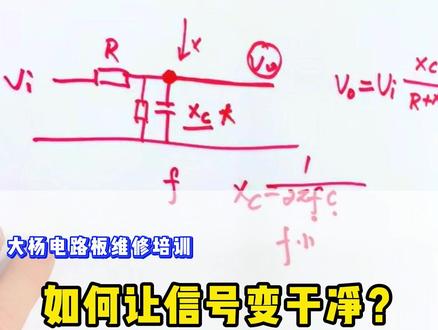

那么什么是低通滤波器呢？我们看看，假设我们有个信号在这过来，过来以后呢，我们接个电阻，接个电容，让这个信号进行输出，那么这个电容是是什么呢？这个电容在一定的频率的情况下，我们把它看作是一个电阻，那么这点的电压根据欧姆定律的话，这是 r， 那么根据欧姆定律，输出就等于输入的电压乘上一个这个熔炕，再加上一个总的主炕，那么这个输出的时候呢，我们要求这个信号不能衰减太多，如果衰减太多的话，我们看如果频率很大， 二派 fc 电容很大，频率很大，那么我的电阻呢？就很小，如果电阻很小，我的信号过来，你这个等效电阻又很小，那我的电压就衰竭的非常非常的多，所以呢，我们一般情况下呢，在频率很小的时候， 这个电阻就很大，这个电阻很大，那我们欧姆定律，我们输出的电压就足够高，信号就足够保真，所以呢，我们就叫做低频的信号能过去，高频的信号过不去，所以我们叫低通滤波器，低频信号能通过。

咱们这个新手一听这滤波器可能就感到啥，这个词挺高大上，其实它没有什么神秘的，我们处处都能看到。咱们先说交流电，正零负零这么个变化的，一个电压一秒钟它也得五十次， 像那个四伏电源了，控制板了，他们都是一个稳定的直流电源，怎么做到？那么第一步，他要用二极管来整流，把交流电变成直流电，就是利用二极管的单向导电特性来做到，说来说去，就把那个交流电的变成让他往一个方向走，别让他回来。就这么个意思， 如果用一个二极管，你要接那个灯号白字的什么现象，它会发暗，而且还闪，又是半波，就是正半周，有了后半周空缺，空缺是啥呀？就是零，零是啥呀？零是黑的，灯是灭的，然后呢，马上就来第二个，所以说今天半波就有点闪，有电没电，有电，咱大家就通俗一点，懂就行， 那不一定非得去懂的怎么怎么计算。如果用四只管子，它就是全波，就是你正波它导通，负半周，它照样导通成了一个这样型的，哎，像馒头型的啊，这么一个直流。 但是呢，他这个呢，半波当中呢，他也有啥，也有零序位啊，也有零序位，也是从高又低了，怎么办？他不一定需要这样的电，你要灯行，但设备不行，波形的起伏它也很大，芯片就受不了，芯片哪能受得了，再他也工作不了，这时候呢，就得需要绿波了。咱们低频电源，直流电源，咱们能看到高频的呢，你就 里边那个方式，跟那个直流还不一样，比如你修电磁炉，你修那个开关电源，那不也有电容吗？它就是滤掉其他的杂波电容，它充放电，充电充电充电充电充电放电，然后就顺负极走了， 说白了就是让这个波形呢有一个平滑的变化啊，就是个平滑，一个平直，越理想的话就一条直线。电杆怎么做呀？当电流突然变化的时候，电杆就能把它阻止，这时候电流可能就会变小。电杆是存储磁能的，它存储的磁能可以把磁能变化，什么变化？电了电杆就可以补一点 作用呢？就把那尖峰国形尖头平，那么电容呢？是什么呢？电容是电压高的时候他纯电，电压低的时候呢？他把电容电给放出来，他像电池似的能存，还能放，他的作用呢？去掉尖峰，把低地方填补了，叫啥呀？消风偏鼓， 一个电杆或者一个电容把它组成起来是个啥？一接接吗？就结成了，会一接，二接，三接，这么一个滤波电路再加上一个电容呢？变成什么了？变成了爱型滤波，这时候你就会发现所有的复杂的电路啊，大家记着都是一个原件叠加一原件往下走，慢慢的就出来了什么滤波的效应了，咱说白了就一句话了， 就是让电的干净稳定，共使用。咱们这是一个系列视频呢，我每一个视频都给大家讲一个最简单的， 因为在评论区哈，有好多网友跟我说，能不能讲简单一些东西，说你讲的东西咱们听不懂，咱们就讲简单的，你说离合器简单不？电容电感电容两分钟，咱也不说概念，也不说学名，就是普通话给大家讲， 通俗的语言给大家讲，咱们从零开始电工不是有天赋的意思，它是一个什么？是个耐心的事。我拍视频吧，其实说不是给你们拍剧情，咱也不是给你弄那个什么什么花活，就是比较实在，用语言去说， 当我们需要用食物的时候，或者用那个原理图的时候，我可以给大家讲，咱们一步步走这个系列，这个系列走下去。小白们不要急，慢慢来，我是矮爷爷，咱们明天继续再见。

z 变换与 f l 二数字滤波器与 i i 二数字滤波器关系加我微黑 sky z 十七可申请加入数字音频系统研究开发交流答疑群课题组，领取项目资 料。简单来说， z 变换是分析和设计 f a r 和 i i r 数字滤波器的数学基础，这两种滤波器的本质就是 z 变换系统函数 h c h 的 两种特殊实现形式。 下面我们来详细拆解他们三者的关系。一、核心关系系统函数 h z h 对 于一个数字滤波器，他的输入输出关系通常用一个信性长系数差分方程来描述。 y n k 零 m b k x n 减 k k 一 n a k y n 减 k whining equals k equals zero sum n b k x z g k equals one sum n a k y n k 对 这个方程进行 z 变换并整理后，就得到了滤波器的系统函数 h h z y z x k 零 m b k z 减 k 一 k 一 n a k z 减 k h 等于 x y 一 加 k 等于一 n a k z 减 k k 等于零 n b k z 减 k 这个 h z h 就 完全决定了滤波器的特性，而 f i 二和 i i 二正是这个 h z h。 在 分母多项式 c a k z 减 k a k z 减 k 本身的两种不同情况。二、 f i r 数字滤波器只有分子定义有限长单位脉冲响应滤波器在 z 变换中的表现在系统函数 h c h 中，所有分母系数 ak 零 ak 等于零， 因此 h z k 零 m b k z 减 k h 等于 z 等于零。米 b k z 减 k 是 z 变换的零极点。图来看， f i r 滤波器只有零点 特点，与 z 变换的关系稳定。由于所有几点都在单位员内， f i r 滤波器天生就是稳定的限行限位， 如果系数 b、 k、 b 具有对称性，滤波器就能实现严格的限行向位。其信号通过后波形形状不变，只产生延迟，这在通信和音频处理中非常关键实现其结构就是 z 变换多项式的直接实现，通常称为抽头延迟线。三、 i i。 二、数字滤波器既有分子，也有分母。定义无限长单位脉冲响应滤波器系统函数是完整的， h z b z h 等于 ab， 分 母系数 a、 k， a 不 全为零，这意味着 h、 c、 h 是 一个有理分式。 从 z 变换的零极点头来看， ir 滤波器既有零点，也有极点，特点与 z 变换的关系高效，可以用比 fr 二低得多的金属实现陡峭的过渡带，计算量小，效率高。潜在不稳定。极点的位置决定了系统的稳定性。 设计 iir 滤波器时，必须确保所有极点都位于最平面的单位圆内，如果极点跑出单位圆，滤波器就会震荡甚至发散。现行向位通常难以实现严格的现行向位设计来点感觉， iir 滤波器 iir 滤波器 c 变换形式只有灰色 分母多项式， h c a z a z h 等于 b， 除以 a 几点位置只有零点，几点都在原地，有需要关注的几点也是在单位。但抽香烟有限长，无限长，稳定性绝对稳定，必须精心设计。
