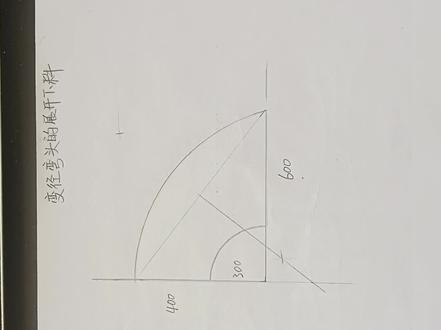

今天给大家分享一个变径弯头的展开下料是这期视频，是由一个网友的要求，应一个网友的要求去画一期的一个变径弯头的展开视频。 我们先看这一个这个管子，这边这个变径是这边是四百，这边是六百，是小二是三百， 小二这边内二的话，我们这个没什么难度，我们就知道直接搁这个地方，有三百就量着三百留出来，小编一画就行了。 可是这个大边的话，这个大边的话，他找不着焦点，好的，就是找不着这个焦点，他从这里一画，哎，一画到这里了啊，不行，从哪点画就找不到这两个这焦点， 我们如果找不到焦点，就是我们从这个点到这个点画一条直线，画一条直线，从中间他的直线的中间做个垂线，垂线到垂直到 这个延长线上，这个边线的延长线上就找出他的点了，就找找找这个点，从这个点往这这个点一画，正好 这个点，这个线要分，这个怎么分了呢？分了，我们就是随意从这个点去超过他这一半的长度，就在这地方画一个弧， 这个点啊，搁这面画一个弧，正好交一个点，这边也是一样，圆规不动，圆规不动，这边画一下，这边画一下，就一个点，两个点，用板尺，用尺子一画， 就画出一条线，他的中线，他的中线去交与这个点，交与这个点，就是他两个的共同点，共同的长度，所以说从他的共同长度上一画，哎，就完成了。 如果觉得这个弧度还不够鼓，不够大，我们就可以往前提一点， 我们就可以按这个点，只要从这个线上往前提，你看一提他这个弧就大了，就往前顶了这个弧，哎，这个点还是要落在这个六百这个点上，六百这个点上 如果他现在这个地方是个斜的，好像毛反了，不好毛。我们也可以在画弯头的时候把角铁口留出来，角铁口留出来，从他这个点角铁口上这个点画弧线，这个做个垂角就就可以了， 就可以了。所以说我们这弧线也不要提的太多，要我再提一点，从这里提一提， 一提化超过超出了，你还超出了这个点，不能超出这个点又难看，就是鼓着一下，鼓太多了，难看，不过难看还不符合标准，就这个风，搁这就是搁这，过了一会过去的话，这个风直接就打在打在这一块地方 有阻力，打的这一块也不好看，也不符合规范，所以说我们就是按稍微往前提一点，哎，这个地方更加圆滑，抹发蓝的时候也没有缝， 所以这个这一片弯头都是两片对着画，一片对着脸，精心贴皮都有押金要对着画，画成两边画下来，留着小边，小边一定要不要忘记留着小边， 旁板，旁板，这个一样大的旁板，两边的旁板，你就是从这个地方用卷尺去量 量多少，它的长度多长，你就嗯下多长的旁板，多宽多长，旁板要加上六六公分，一边三公分的小口，这边也是一样，去量一下，或者用板尺量，或者用这个铁皮来圈起来一量，用卷尺一拉就 ok 了， 这样这里一个边筋弯头，就这样就他的下料就就完成了。所以有需要的，嗯，就收藏，今天的视频就给大家分享到这里，嗯，下课。

哎，老铁们好啊，今天给大家分享一下，像这种大点的弯头，或者比他更大的弯头如何去画他的一个四十五度，如何进行切割，咱们可以先找出这个弯头的一个中心点，咱们将弯头放正，用拐尺看一下， 然后呢咱们用这个水平尺，这个立平，哎给他打正水平珠，让他在中心， 咱们的管子的外径呢为三百七十五，它的一半呢就是一百八十七点五，哎，咱们找到一百八十七点五，咱们进行给它画点， 然后对面呢也是同样操作方法，然后咱们对面呢也是同样方法啊，水平尺，让它水平珠在中心，然后呢咱们量出它的一个半径， 哎，找到半径之后呢咱们进行给它画线，咱们画完线之后，咱们用一个石笔拴上一根线绳啊，咱们这个线绳的长度呢？哎，可以随意咱们线绳取这么长，哎放在这个点上进行给它画弧， 这边呢一样线绳不变，在这边这个点上进行给它画弧。哎，如果说我想在这里再继续画点，咱们线绳长度稍微给它长一点，放在这个点上，哎画个弧线绳长度不变，放在这里，哎也是 这边呢咱们就是线绳呢，稍微给它短一点，也是 咱们依次类推，用线绳或者卷尺把这几个点呢给它连起来进行切割，这就是咱们大弯头如何去画这个四十五度，哎，管工知识持续分享，感谢观看，谢谢大家。

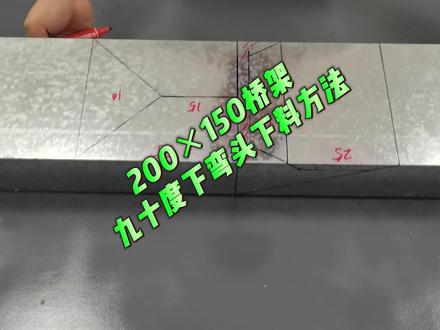

二百乘一百五十，桥架九十度下弯头。下料方法，首先围绕桥架一周画条中心线，从中心线量过来二十五公分，我们再画一条线，这二十五公分是桥架边框十五公分，加上桥架底部宽度一半得出来的数值， 从这边中心线量到这边线上也是二十五公分，再画一条线，画完边线后，我们继续画这条中线，这中线的长度是十五公分， 对应的是桥架边框高度，然后剩下这部分是十公分，对应的是桥架底部宽度的一半。 接着我们在这后面画上斜线，根据斜线长度从边线量回来，我们再画一条线，这条线对应的就是斜线的长度。然后剩下以中心线部分预留大概五公分，用来打桥架螺丝， 剩余部分我们切割时把它切掉。接着就是边框上的划线， 边框上从中线到边线上我们画上条斜线，这里预留大概两公分左右的包边， 边框上两边的画法一样，这就是二百乘一百五十，桥架九十度下弯头的下料方法。关注我，学习更多桥架安装知识！

好，咱们今天给大家就是说，哎，在工地上碰到这个设备口，哎，向下一个偏摆，然后 反蓝连接一个撤出角度弯头，哎，咱们碰到这种情况，咱们该怎么确定这个弯头柱？说，然后这个头在哪个位置？中间的净钓尺寸，哎，咱们该怎么去下钓，怎么去干这活啊？咱们首先啊，也要记住啊， 我们这个水瓶池，哎，我只要看到这种这种工况，以后啊，这种情况以后，我们先看他的管子的水平尺，不是他管子的这个连接下面管子，他的一个走向我们水瓶池，他的管子是怎么放的，哎，管怎么走的，我们水平池怎么放？ 如果说它的管子连接下面板子是垂直的，那么我们水平尺就垂直框，如果说连接下面板子是水明方向，那我们水平尺要水明放啊，现在我们连接下面的板子是垂直方向，我们把水平尺放垂直啊，然后看哪个 胶水珠在中间，我们量一下这个距离，这个距离啊，我们用 a cosine 这个距离除以斜边， 哎，他这样是不是形成一个直角三角形啊，我们相当于我们这个角度啊，我们形成这个角度就是我们所计算的弯头的角度，大家伙记清楚就行，好吧，哎，这个角度就是计算量一下啊，好，一米一百零二， 好，咱们出过计算啊，咱们通过计算，更， 咱们通过计算，咱们用 a cosine 啊，一百零二除以一百八十八，还有等于一个弯图的驻所五十七度啊，咱们先算出来五十七度弯图的 f 度， 哎，用会所乘以倍数乘以二十五点四乘以 tanthan 五十七除以二啊，咱们是等于六十二毫米啊，咱们遮住了一个是六十二毫米，好 翻出来六十二毫米以后啊，反每千量出来啊，咱们现在量出来这个管中到这个中垂直过来的一个距离啊，也就是说我们顶着这个管壁 啊，我们首先确定这个线到这中指多少，哎，我们量到底下，哎，除以二，相当于一百一百出现五十，然后我们从这个，从这个顶着这个管壁顶着这个管壁，哎，量到这个线好，五百 五百，五百二十啊，五百二十，我们加上这个管中四十五，加上这个他底下的一半，是不是中啊？哎，我们用五百二十，也就是说我们这个管子中，这管子中到这个 到这个，呃，法兰一个口的中，他的垂直距离也就是这一段，他是五百二十，加上一个四十五，钣金的一半，再加上一个我们量的这边的一个一半，因为他是像三角形，哎，我们得出来一个直角边， 我没求出来这个，因为这个是弯足的注所，所以我没通过计算这个距离，我们可以算出来，用， 咱们用一个，呃，这一个，这一个直角边，哎，求六个直角边，咱们用摊内粉是不是？然后咱们知道这个直角边，求这个林边，我们也可以算出来，这样的话我们把这个斜边长也可以算出来，斜边长算出来以后，我们减去一个 五十七度弯图的高度六十二，然后再减去一个法兰的高度，那么就是这一段径管的尺寸 啊。然后咱们怎么确定这个汉口，哎，也就是说我们这这个割口应该在哪个位置呢？我们可以借助水明池或者搅一个比较平的一个管子啊，我们管子量竹来这个口到这个管到这个管口的 垂直都有距离啊，量竹来垂直距离以后量出来使之距离，我们剪去这个直角边，再剪去这一个 弯弧的高度，那么就是我们下面我要进，就是说还是需要接管，还是需要你切割的一个位置啊？咱们通过测量，哎，通过计算还得会合出来来指示。

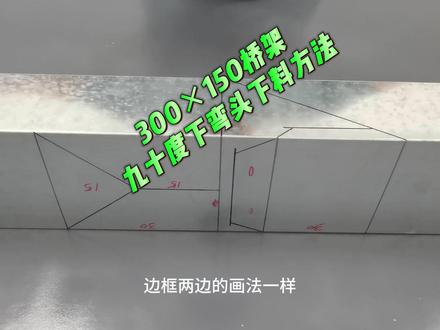

三百乘一百五十，桥架九十度下弯头下料方法。首先围绕桥架一周画条中心线，中心线量过来三十公分，我们再画上一条线， 这三十公分是桥架边框宽度加桥架底部一半得出来的数值，这边也是从中间线量过来三十公分，我们再画上一条线，画完这两条边线后，我们就画这条中线， 中线长度是十五公分，这十五公分对应的是桥架边框的宽度，剩下的这段也是十五公分。我们画上两条斜线，根据斜线长度从这边边线量过来，我们再画一条线， 剩下这部分我们预留大概五公分左右，用来打桥架螺丝，这是底部的画线方法。接下来这是桥架边框的画线方法。 从中线到这边边线下，我们画上一条斜线，这里预留大概两公分左右的桥架包边， 边框两边的画法一样，这是三百乘一百五十，桥架九十度下弯头下料方法。 更新了那么多桥架安装教程，如果觉得我的视频对你有帮助，记得帮忙点点赞，支持一下，关注我，学习更多桥架安装知识。

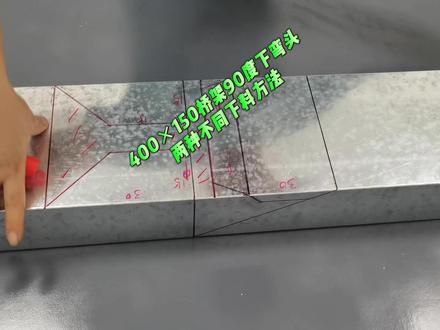

四百乘以一百五十桥架九十度下弯头，两种不同下料方法。首先介绍第一种桥架边框加桥架底部一半的做法来画线，首先围绕桥架一周画一条中心线， 这条就是中心线，从中心线梁过来到这边线上三十五公分，画上一条线， 这三十五公分是桥架边框宽度加上底部宽度二十公分得来的，从这边中线连过来，这边也是一样三十五公分。画完这边线后，我们再画正中线， 这中线距离是十五公分，这十五公分是桥架边框的宽度尺寸，然后这一段是二十公分，这二十公分对应桥架底部宽度一半的尺寸和这边也是一样的，对应这两个数做一段，然后画上斜线， 画完斜线后测量一下斜线长度，从这根边线量回来，根据斜线长度从边线量回来，再画一条线，这条线宽度就是斜线的长度，然后剩余部分用来打桥架螺丝，如果过长的话，我们这一段大概预留五公分即可。 这边是边线上的划线，这条是中线，然后画上实线，然后这里预留大概两公分的包边。这是四百乘以一百五十桥架的第一种下料方法。我们接着来介绍第二种下料方法， 边框宽度乘以二，这种九十度下弯头下料方法。首先第一步还是要画上中心线，围绕桥架一周画一条中心线，中心线连过来三十公分，再画一条线，这三十公分是桥占边框宽度乘以二度来的数值， 这边边线之间也是三十公分。接下来的话我们就是画这条，这条线从边上量出来十五公分， 这边也是要从边量过来，十五公分对应的是边框宽度， 然后再从这边连过来十五公分对应的也是边框宽度。然后在两条线时画上斜线，根据斜线长度从边线上量回来，再画一条线，这段就是斜线长度。 然后这里大概预留五公分左右用来打桥架，螺丝，剩余部分就把它切掉，这一块也是需要要切掉。 然后就是桥架边框上的画线，画法都是一样，对着中心线和边线画条斜线，然后这里预留大概两公分的包边， 四百乘以一百五十，桥架九十度下弯头。两种下料方法就介绍到这里了，如果觉得我的视频对你有帮助，记得帮忙点点赞，支持一下。

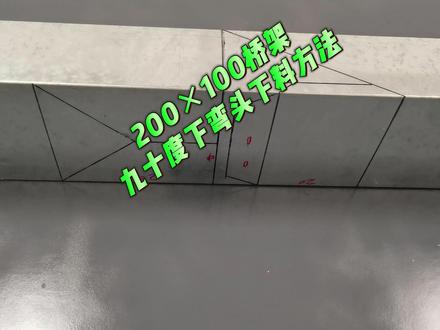

二百乘一百，桥架九十度下弯头下料方法，首先围绕桥架一周画一条中心线，从中心线连过来二十公分，再画一条线， 这二十公分是桥架边框尺寸加桥架底部尺寸一半得出来的数值，这边也是从中心线量过来二十公分，再画一条线。画完这两条边线后，我们接着就是画这条中线， 这条中线的长度是十公分，对应的是桥架边框宽度。然后我们在这十公分后面画上两条斜线， 测量一下斜线长度，根据斜线长度从这边边线量出来，我们再画一条线，这一段对应的就是斜线的长度， 中间剩余与中心线部分预留大概五公分左右打桥架螺丝。接下来是边框上的画线，边框上从中心线到边线上我们画上一条斜线， 这里大概预留两公分左右，我们用来打桥架螺丝。边框上两边的画法都是一样的，我们参照第一面的画法来做，这就是二百乘一百，桥架九十度下弯头的下料方法。关注我，学习更多桥架安装知识！

三百乘二百桥架九十度下弯头下料方法。这种规格的桥架下料方法和其他桥架下料方法有些不一样，大家一定要仔细看。 首先我们围绕桥架一周画好中心线，然后从中心线量过来三十五公分画条线，这三十五公分是桥架边框宽度二十，加桥架底部宽度一半十五公分得出来的数值。 从这边中心线量到这边也是三十五公分，画上一条线，画完这两条边线后，在桥架底部中间画上一条中线，中线长度是二十公分，对应的是桥架边框的宽度， 剩下十五公分对应桥架底部宽度的一半。画好中线后，我们接着画这两条斜线，这条和这条斜线，然后我们量一下斜线长度， 根据斜线长度从这边边线量回来，再画一条线，剩余与中线部分我们预留大概五公分用来打桥架螺丝。剩余部分我们这边是边框上的画线方法， 从中线到边线上画上一条斜线，然后这里大概预留两公分左右的包边，两边画线方法一样， 这就是三百乘二百桥下九十度下弯头下料方法。如果觉得我的视频对您有帮助，记得帮忙点点赞，分享给大家，感谢大家的观看，我们下期再见，关注我，学习更多桥架安装知识。

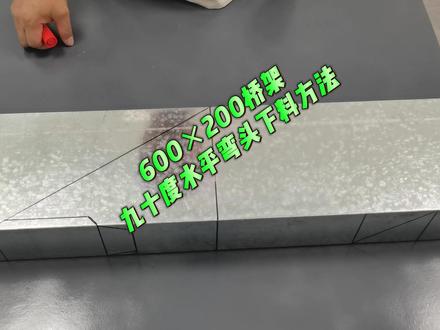

六百乘二百桥架九十度水平弯头下料方法，首先围绕桥架一周画条中心线， 从中心线量出来八十公分，两边各画一条线，这八十公分是根据桥架底部宽度加桥架边框宽度得出来的数值从边线上量出来二十公分，我们再画一条线， 这二十公分对应的是桥架边框宽度，然后在这两条线之间画上一条斜线，测量下斜线长度，根据斜线长度从这边边线上量回来，我们再画一条线，这一段对应的就是斜线长度。 中间与中心线部分预留大概五公分左右，用来打桥架螺丝，这是边框上的划线。接下来是底部上的划线，在底部中心线位置与边线上我们画上一条斜线，然后这里预留大概两公分左右，用来包边用， 这是底部上的划线。接下来是边框另一面边框上的划线，另一面边框上只需要划上与中心线对齐的一条线，边框上的小折弯切割时切个大于九十度的 b 型口， 这就是六百乘二百桥架九十度水平弯头的下料方法。关注我，学习更多桥架安装知识！

想学弯头风头大，小头放羊下料的师傅看过来，这是结合现场实操总结的，钣金展开放养方法、计算法、作图法都有，铁皮、铝皮、不锈钢皮都能用， 计算加作图一起学，只要会加减乘除就能看懂，能上手，有电子版，也有纸质版，每一节都配视频讲解，一步一步带着你练，帮你把下料放养吃透，干活更顺手， 效率更高，少走弯步，想把技术学扎实的师傅跟着练就行。

大家好，今天给大家分享一下法兰组队四十五度弯头和九十度弯头的小技巧。 首先有一个小细节要注意，这是法兰的密封面，在这种工作台上组对法兰的时候，地线不能夹在这里，要夹在法兰盘上，这是为了保护法兰的密封面。首先第一步 咱们沿着法兰两个孔的边缘这样去画一条线，然后再去进行组队。第二步咱们组队九十度弯头的时候，如果这样去找这个线的平行，这个视角是不是不太好看？ 那咱们可以调整一下，找脚趾的这个边和这条线，让他俩平行 找正以后左右一点，上下找一个垂直度就可以了。组对四十五度弯头的时候，要在这个基础上，贴着这两个孔的边缘斜着画两条线，找到这个焦点，把这个焦点反到法兰的坡口上。 接着咱们在四十五度弯头上找到最低点，点对点的给他放好， 检查一下，不错口就可以点住左右两边了。接着咱们在法兰上面打一个水平， 再在这个管口打一个四十五度水平，没问题的话就可以点住前后两边了。咱们是一个广工学校，这是咱们的时长，场地和现场都是一比一还原的，想学习广工的可以主页私信我，你学会了吗？
