今天教大家用欧瑞锦为图表添加水平辅助线的三种常用方法。方法一,直接构造数据法。首先在工作表中新增一列,并在该列所有行输入相同的目标 y 值,例如零点零零五三八。然后选中 x 列,于此强竖列,将其添加到图表中,绘制成条。最后双击线条,调整其颜色、粗细及线型即可。方法二, 用直线工具手动绘制,点击左侧工具栏的直线工具图标,在图标区域拉出一条直线,接着双击线条,打开属性窗口,在线条选项卡设置样式,在箭头选项卡设置两端无箭头。关键步骤,在坐标选项卡将单位设为刻度,并将起点与终点的 y 值设为相同数值, x 值设为坐标轴起止范围,点击应用即可得到精确的水平线。方法三,通过菜单直接插入,点击顶部菜单栏的图形,选择添加直线, 在弹出的对话框中将类型设为水平,输入目标数值,并设置线条格式与标签选项,确认后线条自动生成,如需修改,双击即可调整。以上就是三种添加水平辅助线的方法,大家可以根据实际需求灵活选用。
粉丝7786获赞5.8万

怎么把柱状图从左边变成右边? hello, 我是 小野,今天还是一期柱状图的美化教程,今天来画一幅嵌套柱状图,那么这种嵌套柱状图适用的数据同样也是两列柱状, 并且这两列柱状最好是有互相包含的关系,比如这个表当中的全年的 gdp 种植和前三个季度的 gdp 种植, 这种具有包含关系的数据用线头柱状图来表现就非常的直观。接下来我们进行绘制,选中所有的数据,点击顶部的绘图, 找到描行图,饼图,面积图,选择其中带标签的柱状图,系统就自动生成了这幅柱状图。接下来我们对这个柱状图进行一个美化,那么第一步我们需要将两个相互平行排列的柱状打散, 那么我们需要点击左上角的这个图层标识,我们找到图层一,然后选中我们的这两个柱状,找到上方的解散柱,点击了 确定之后呢,整个柱状就变成了相互叠加的状态,那么叠加状态下两幅柱状有互相遮挡的情况,所以我们需要将两个柱状呢修改成粗细不一的状态, 所以我们双击打开绘图属性菜单,在其中我们将数据比较小的这一列柱状呢, 把它的间距设置为相对比较大,我们这里选择为六十。点击应用, 那么你会发现数据比较小的这一列柱状就已经缩小到了大柱状的里面去了。接下来我们将另一个数据比较大的柱状,同样给它设置一下间距,我们将间距呢给它设置为稍微 小一点,设置为四十确定,那此时你会发现两个柱状就形成了一个互相包含的空间关系。接下来我们需要进行颜色的修改,点击图案子菜单,我们将它的颜色选择为自定义当中的 浅绿色。然后呢,我们将数据比较大的这个柱状选择为我们自定义的紫色。 好了,你会接下来呢?我们进行一个标签格式的修改,选中标签,将它的字体改为新罗马,接下来修改坐标轴标题的字体同样是改为新罗马,接下来我们修改坐标轴名称, 同样是把字体改为新罗马。好了,所有的字体已经修改过来了,接下来我们进行图逆的修改,选中图逆,将它的外框给去掉,然后同样是将它的字体也改为新罗马。 好了,那么这样一幅嵌套柱状图基本上就已经画好了。最后来总结一下,当我们画柱状图时,如果我们有两列柱子,并且两列柱子的数据存在着相互包含的关系,那我们其实可以使用相互嵌套的柱状图来进行表示。 在绘制的过程中有两大要点,第一是在图层设置当中进行解散组,第二个要点呢,主要是设置不同的柱状宽度,这一点主要是通过柱子之间的不同间隔来进行实现的。

or 臻绘图新增数据自动更新在日常科研绘图过程中,我们经常会遇到这样的情况,图标已经画好了,但后来又得到了新的一组实验数据,想把它添加到现有的图标中,而不是重新再画一遍。那么怎样最快最方便的实现这个需求呢? 首先,先绘制原有数据,选中所有数据,点击绘图,绘制折线图,线条样式和格式修改,双击曲线,点击线条连接处,选择样条曲线粗细改为二。再浮动工具栏,给图片加上外框, 回到工作表中。如果有要加的数据,再点击回到图标中,双击左上角的角标, 选中当前所有数据,选择解散组。在左边一栏选择你要加入的数据,点击箭头添加到右边,再选中所有数据,选择成组,点击确定。 如果想要修改每条曲线的显示形式,如改成实线、虚线点划线,也可以在此先解散组,再进行修改, 绘制完成的图片图例也会自动更新。如果你觉得这个视频对你有帮助,别忘了点赞、收藏并关注我,获取更多科研绘图技巧,我们下期视频再见,感谢观看,欢迎大家交流讨论!

大家绘图中难免会遇到横坐标是文本的情况,今天分享两种办法,设置横坐标文本格式,我们直接绘图,横坐标内容是无法显示的。第一种方法,我们双击横坐标格式,选择文本, 然后双击坐标轴,选择刻度线,标签类型,选择来自数据级的文本,数据级名称,选择 a 列,这样横坐标就设置好了。 第二种方法,直接添加最后一列,复制横坐标内容,点击鼠标右键设置为标签, 然后双击坐标轴,选择刻度线,标签类型,选择来自数据级的文本,数据级名称,选择最后一列,这样就画好了。

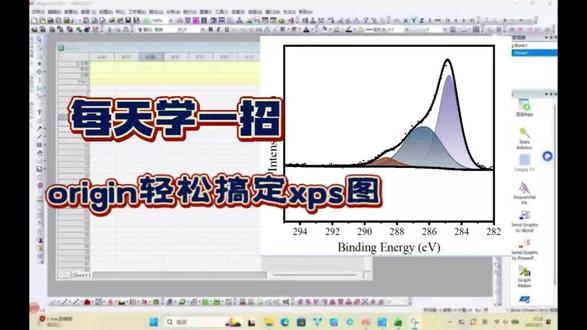

今天我们来用 origin 画右边这样的 s p s 图。首先我们用 apex 你 和后导出这样的数据,删除空白列,我们一般不用最后一列数据, ctrl 加 shift 加上下键,全选前面七列,粘贴复制至 origin。 将第一列横坐标复制至空白处,选中升序,然后复制粘贴至 origin 横坐标最后一行。 同样的将基线外观列复制至空白处,选中升序,然后复制粘贴至 origin 后边几列的后边第二列原始数据不用添加升序后的基线, 添加坐标轴标题,这样数据就导入完成了。 现在开始画图,选中前两列,画散点图,双击图层,导入后边几列数据,绘图类型改为折线图,解散组一定要解散组,这很重要。 然后修改横纵坐标, 现在来对你和风进行颜色填充,双击风,勾选填充曲线之下的区域,选择第二个填充区域内部在缺失处断开。修改线条颜色和粗细, 点击图案,按个人喜好选择填充颜色,调节透明度,然后渐变,填充处选择双色,第二颜色选择白色,调节透明度。点击应用第一个方就填充好了。重复前面操作,填充后面两个方, 删除图例。 双击纵坐标,在轴线与刻度线处将刻度线改为无, 这样 s p s 图就画好了。

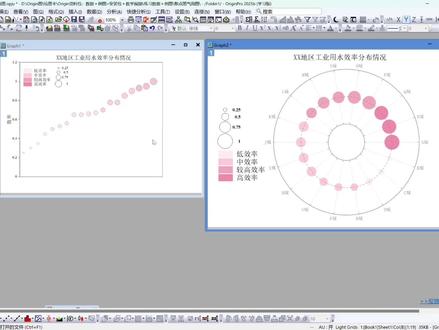

怎么将颜色映色气泡图变得更好看呢?答案就是使用即坐标颜色映色气泡图。哈喽,我是小野,今天来讲一下如何画这样一幅即坐标颜色映色气泡图。画之前我们需要准备数据。首先我们的数据一共包含了五列,第一列呢,代表的是 即坐标图中的角度值,第二列代表的是即坐标当中的半径值。为了使我这一幅图所有的气泡图进行平整的排列,我将它的半径设置为了相同的数值。第三列呢,就是我气泡值的大小。 第四列代表的是我气泡图当中的颜色印色分类值。第五列呢,代表的是即坐标当中轴的标签列。首先我们需要选中前两列的数据, 点击顶部的绘图,找到专业图,并且找到其中的即坐标点图,找到前面代表角度,后面代表半径的这类图双击,那么此时就可以得到一个非常原始的 即坐标散点图。接下来呢,我们需要将其中的散点变成不同半径的气泡,双击任意一个点,打开绘图属性,在其中我们选择符号集菜单,在预览当中下拉小三角选择为我们的第三列 气泡值的大小点,选好之后,将它的缩放因子改的大一点,改成四十,确定之后可以发现点已经变成了不同半径的气泡。接下来我们修改气泡的颜色,在下方的符号颜色当中,小三角选择暗点,并且在其中选择缩影,在缩影当中呢, 第四列也就是气泡的分类值。点击之后,我们在颜色列表当中选择我们想要的颜色,这里我们选择从浅粉到深粉的渐变,并且我们点击右侧的小画笔,在其中把 颜色最浅的值去掉,使得颜色显示更加的明显。确定此时可以看到整个气泡的颜色已经被更改过来了。那么下一步就是进行及坐标的坐标刻度更改。 双击任意一个刻度,打开坐标轴的编辑菜单。首先第一步,我们将坐标轴的角度值进行更改,在刻度值菜单当中,将主刻度当中的 类型选择按增量,并且在增量值当中修改为二十度,点击应用。下一步,我们将坐标轴的角度值改为我们想要的名称,点击刻度线标签,在显示当中类型下拉小三角中则 刻度缩影数据机,并且将数据机的名称选择为我们定好的第五列,点击确定。此时我们坐标轴的标签已经变长了,我们准备好的研究区内各个城市的名称。下一步,将坐标轴上的次刻度线给去掉,点击走线和刻度线,在其中找到角度外层的选项, 并且将次刻度的样式选择为五。点击应用啊,那此时可以看到外侧的坐标轴上次刻度线已经被隐藏掉了。 下一步我们需要将内侧的坐标走线显示出来,点击角度内,然后勾选显示走线和刻度线,将主刻度的样式选择为朝内,并且将此刻度给隐藏掉,这时可以发现内部的刻度线也已经被显示出来了。 下面一步,去掉其中多余的网格线,点击网格子菜单。首先我们选择镜像,并在其中去掉主网格线和次网格线,点击应用之后发现镜像的网格就已经被去掉了,接下来修改角度上的网格线,主网格线进行显示,次网格线去掉 好了,网格线已经被去掉了,那么下一步我们来添加一条特殊的镜像线,点击参考线子菜单,选择镜像, 并且点击插入,在其中我们输入二,并且将标签的显示去除,点击应用,那么可以发现这条特殊的参考线已经被添加进来了,那我们需要更改一下这条参考线的格式。 选中参考线,点击下方的细节,来到细节设置当中,将颜色改为深灰色,样式改为画线,点击确定。 最后一步就是进行图例的添加,添加之前我们将不需要的要素全部去掉,去掉之后呢,我们点击顶部的图,并且选择图例,点击类别值默认确定,此时就已经出现了一个不同颜色的印色类别图例,选中它, 将其中的框架进行隐藏,然后将我们不需要的值给删除掉,然后将其中的数字更改为我们想要的字体,然后为其更改字号,让它拖动到合适的位置。 接下来再次点击插入,选择其中的气泡标尺,双击气泡标尺进行设置。在布局子菜单当中选择黑边并空心,在符号间距当中选择为二十的标签。子菜单当中 将字体设置为新罗马,在显示当中选择自定义,并且将自定义的格式改为两位有效数字。在格式调整当中选择为六对齐,点击确定,然后将两个图逆调整到合适的位置,最后添加上这幅图的标板, 好了,那么这幅图就画好了。最后来总结一下,要使颜色映色气泡图变得更加的美观,可以将颜色映色气泡图画在极坐标当中。在绘制的时候,我们的数据中需要准备好角度和半径的这两列,利用这两列数据得到一个简易的 及坐标散点图,通过更改散点图的样式,将其改为颜色印色的气泡图,并且对其坐标轴和内部的细节格式进行更改,就可以得到这样一幅及坐标颜色印色气泡图啦。

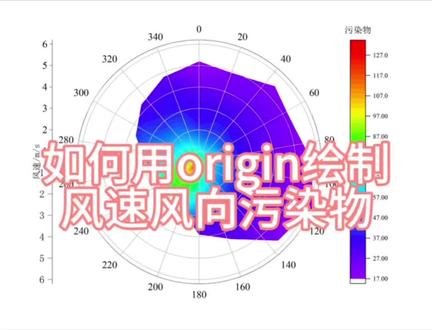

大家好,今天我讲解的是用 orange 画风速风向的一个污染物渲染及坐标等高线图。首先我们在 orange 里面插入一个新的列,然后把我们的数据进行一个复制, 复制数据进呃 origin 软件里边,然后我们给他长名称进行一个命名, a 列命名成风向, b 列命名成风速, c 列命名成污染物。好,然后我们点击绘图选择等高线图,选择极坐标, 然后对 a 列和 b 列还有 c 列进行一个选择好,然后这个图现在就生成了,我们双击这个图的一个属性, 然后首先是更改一个刻度,主刻度的值改为暗增量的二十,次刻度改成零,然后镜像的次刻度也是零,然后我们点击应用好,发现它已经发生了一个改变,然后我们确定 好,然后我们再打开这个属性,对这个呃镜像的一个标题进行一个设置,文本选中成风速,然后是选择它的一个单位是米每秒, 然后呃旋转角度设置为九十度,字体的大小设置为十六,然后我们应用 呃,下一步是对这个网网格的一个颜色进行一个设置,粗细调成一,然后对角度的一个网颜色也进行一个设置,粗细也是调成一,然后我们确定,然后我们双击属性 啊,双击打开它的属性,现在看一下它的一个轴性的刻度,现在是主刻度是八,然后次刻度是自动呃,我们可以调整为我们想要的,因为我们主刻度的话就调整为五,可以调整为五, 然后刺客度也可以调整为五,让我们进行一下确定,然后看一下效果好,发生了改变,然后我们再调整一下他的镜像的一个, 我们双击这个颜色,进行一个图片颜色的选择,选为加入一个调色板,然后这边有很多颜色供我们选择,选择一个自己喜欢的一个颜色,然后进一个确定 好,然后把我们这个填充都改成空白,然后这个填充的话,呃也可以改成空白 哦,这些填充都可以改成空白,哦,不对,这个一百三十二,我们要改成一个红色啊,确定,然后我们可以确定看一下效果 好,它的颜色已经是按照我们的颜色进行了一个更改 好,然后我们下一步可以调整一下这个色带的一个呃属性啊,这边级别的话可以选择为自定义, 然后他的一个刻度我们可以调整为按增量的一个十好,进行一个应用好,发现我们的刻度已经增量变成十了, 然后可以设置一下他的呃标签的一个字体,我们这边选到,嗯,新罗马字体,他字体大小就保持十二好,进行一个应用,然后这个色阶的一个宽度我们可以调成一百八 好,可以看到他已经稍微变窄了一点,然后标题这块的话,我们呃给他设置成咱们的那个色带的标题,就是污染物。好,然后字体就默认宋体字体的大小可以也是调整为十六。 好,然后我们进行应用,现在这个图我们就调好,然后还有这个极坐标的字体我们也要调成新罗马,还有呃这个镜像的字体一样也要改成新罗马,可以看到这个图已经差不多,呃,做的比较 好,镜像我们这边刻度的镜像可以改成一,因为刚刚的数值太稀疏了,我们给他改成一的话,会比较数字比较多一点。好,然后我们可以导出这个图片,选择导出图形, 然后我们选择想要保存路径进行一个保存。 好,感谢大家的点赞和关注,如果你有毕业论文方面的问题呢,或者刊小论文方面的困惑,都可以来找我,帮你指点迷津,快速带你解决问题。主打靠谱性价比,拯救师弟师妹毕业。

这是一个能救所有研究生命的网站,一天一个神奇的网站。今天安利的是 orange, 已经装好了,却做不出能看的图。这个网站直接给你打包好了全套模板, 从基础款到高阶款全覆盖,找到你要的图标类型,点 read more, 再点收 more of same type, 一 堆同类型模板任你选,看上哪个一键下载,每个模板里都附带清晰的操作步骤。跟着点一点,半小时的薄,五分钟搞定。答辩和投稿的图瞬间变得超有范,效率拉满就非常好使!关注我科研没烦恼!

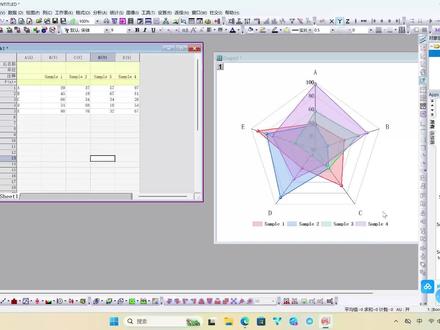

每天学一招,今天我们来用 origin 画这样的雷达图, 数据已经导入全选数据,点击绘图专业图,选择雷达图, 双击坐标轴,修改刻度范围和格式, 双击图像,我们来修改曲线细节,点击线条,填充曲线之下的区域,选择填充区域内部,在缺失之处断开。大家会不会由于科研压力大而失眠? 今天给大家推荐一个超好用 app, 小 睡眠,深夜睡不着觉的时候打开小睡眠,这里边有很多白噪音音频帮助大家秒睡,比褪黑素还管用。 比如这个课堂模式,可以选择各种课堂音频,通过复杂枯燥的课堂讲授,使注意力逐渐衰退,降低大脑皮层兴奋度,诱导困倦。回到绘图,点击标签,修改填充色透明度, 按个人需求修改数据,点符号,点击确定。 接下来修改图例,点击图例,单机右键选择属性,按自己需求修改排版大小等。我喜欢将它们排成一排,选择边框,取消边框,边框选择无, 这样雷达图就画好了。关注我,学习更多科研小技巧!

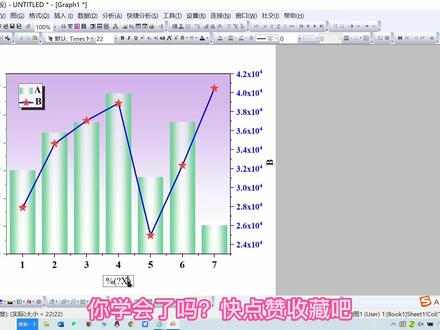

如何用 origin 做这样的双外柱状点线图?导入数据,全选数据,点击绘图,选择双外柱状点线图,把图里移动到图框内。双击刻度标签,调整显示格式,右边坐标也是同样的操作,双击上坐标,把上面坐标的刻度去除。 双击注重图,调整数字的颜色和显示格式,颜色选择你喜欢的颜色,然后添加进店填充,再双击主线图,调整主线图格式。图标选择五角星,大小,十五线条选择蓝色,大小设为三。 然后双击图层,添加一个渐变的背景, 最后按要求修改一下自己的大小。你学会了吗?快点赞收藏吧!

导师没教,但你一定要会的! origin 画矩阵数据,三 d 调妆图。一、全选数据,点击绘图,冲三 d, 冲三 d 调妆图,图就出来了。二、打开绘图细节,颜色印刷级别调到十,填充里加载你喜欢的调色板。 三、轮廓宽度拉到百分之一百,透明度设为百分之三十,质感立刻上来。 四、双击坐标轴、 x 轴,刻度标签改成来自数据级文本,再把 x、 y、 z 标题改成你需要的 无,最后添加颜色标尺,去掉轴线,和刻度标签对齐,紧邻刻度,调整大小。这样一张规范高级,可直接放进初稿里的三 d 图就做好了。 重点来了,图做好,别手动插超慢,还容易乱。用这个辅助工具,图表、数据表、公式、代码,一键插进论文自动排版,省超多时间。 现在学校查 ai 率特别严, ai 位太重,导师一眼看穿,直接打回,把论文拖进去,一键把 ai 率降到百分之十左右,还能帮你润色,语句更自然, 完全看不出是 ai 写的图表规范,格式整齐, ai 续合格,初稿交上去,基本不用返工,省心又高效。

研究生科研斜修工具之 origin dorof 图今天教大家画专业的 dorof 图,先选中 b 到 j 六列的数据,直接在绘图里找到专业图例。 dorof 图 弹出窗口后,样品编号选 j 列,溶解性总固体选 h 列, p h 选 i 列,点确定,基础图就出来了。然后重构一下图例,把图例边框关掉,双击图形,在形状列表里把第三个上三角改成五角星,颜色换成你喜欢的应用确定。 再双击坐标轴,切到网格选项卡,选图层三,按住 shift, 全选 x、 y、 z, 改成画线,剩下的图层都照这个操作,一张干净好看的 d、 o、 f 图就完成了。 另外,把做好的图插入出稿也超省事。直接来到这里,找到我们的老朋友,搜索好写作 ai, 点击毕业论文板块,填好基础信息,生成基础大纲后,就可以在这里插入图片数据表、公式代码,想加什么加什么,如果出稿 ai 位太重,还能在这里降 ai 率。 最关键的是这个网站的查虫功能限时免费,正在做科研写出稿的研究生宝子,有需要的赶紧去试试,去省时间。

研究生科研斜修工具之 origin 分 段限性你和图家人们今天教大家画 origin 分 段限性你和图,初稿里超实用! 先把 x、 y 数据选中,画成基础散点图,这是咱们的打底图。激活图标窗口,在顶部菜单栏找到分析你和限性你和 第一次你和选择从图中选择范围,在图上拉两条竖线,框出第一段数据,确定后,第一段你和线就出来了。第二次你和再打开限行,你和这次选使用 x 范围,输入第二段数据的 x 七值值,确定后,第二段你和线也搞定。 最后调整一下线条颜色、粗细和数据点样式,一张清晰的分段限行你和图就完成了,再也不用手动拆分数据,两步搞定,投稿汇报都超好看!图表绘制完成后,直接用这款辅助工具插入出稿即可。 只需输入出稿题目、学历层次与学校格式模板,点击下一步,系统便会自动推荐知网维普可查的真实相关文件,一键生成标准出稿大纲。之后可自由插入图片、数据表公式及代码,全程自动匹配学校格式,轻松生成一篇格式规范、内容完整的出稿出稿。

老铁们,今天咱们来学 orange 局部放大图。首先全选数据后,绘制一个图形,对我们的图形进行线条美化一下,接下来在左边这里选择这个放大镜样式的图标,在想要放大的位置,按住 ct 二 l 键,剪好的图形就会出现在右边。我们这里对线条粗细调整一下,以防缩小后看不清。 在空白处点击复制,粘贴到我们的原图合适位置中,把名称和刻度值都删掉,我们可以看到刻度线还在,我们双击轴线,把下方和左方的刻度线改成朝内。咱们最后在左侧工具栏添个指示箭头,双击箭头就可以对箭头粗细和颜色进行修改,这样放大图就完成了。

分享 r region 绘制气泡图,有时候需要绘制这样的气泡图,选择数据,点击绘图三 d 三 d 散点图,选择另外一列数据来控制散点图的大小。在绘图细节下,符号大小里选择 d 列数据,再选择一组数据来控制散点图的印设关系。在颜色里选择暗点,颜色选项中选择颜色映射,然后调整一定的透明度。 在绘图细节中启动 xy 机投影,在左侧菜单栏找到添加福利,并设置福利格式, 调整后标准的一些设置。

老铁们,如何把柱状图、点线图绘至到一个图形上?今天在 word 中一分钟教会你,首先选中左边的两列会这个柱状图,然后选择上方的插入,点击新图层,这里选择第三个,双击第二个图层,在弹出的对话框中选择 c 和 d 这两个,此时图上就出现了折线图,咱们点这里修改成点线图。 现在这张图看起来比较乱,我们需要调整一下刻度,左轴起始结束给改成零到一百二十,右轴起始改到负六十,这样就达到了美观的效果。接下来就对柱状图和点线图进行调整,颜色渐变随意调整,根据自己喜好进行选择,那么这张图就画好了。

如何将普通的点线图转化为像 nature 七刊中的立体图?今天一分钟教会你在标题中选中所有数据后,选择绘图三 d 中的三 d 瀑布图,然后双击坐标轴平面,打开图层属性,在平面选项下将 x, y, y z 平面取消,并将 z x 的 网格线和颜色都改为无,点击确定。第二步, 双击曲线,在图案选项下将边框的颜色和填充颜色都改为暗曲线,并将填充透明度设置为百分之五十。最后再调整一下标题和刻度线,就能 get nature 七刊同款的三 d 瀑布图了。

如果你觉得点线图太普通,可以试试 nature 的 这个立体效果。今天一分钟教会你在 orange 选中数据后,选择绘图三 d 三 d 瀑布图, 生成图形后双击图形背景,在坐标轴选项下,将 z 轴长度改为八十。在平面选项下,将三个平面的颜色都改为无,这样画面就更协调美观了。第二步,选中任意一条折线,在图案选项下将填充颜色改为五,并将线条宽度改为三,颜色改为暗曲线。 第三步,在符号选项下将大小改为十二,颜色改为暗曲线。最后再调整一下标题名称。同款立体效果图,你学会了吗?

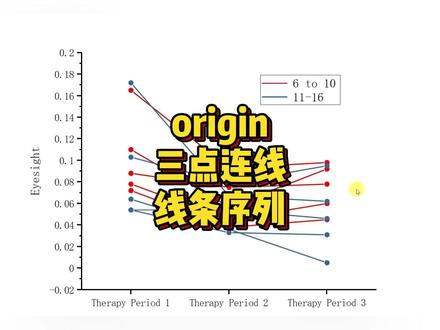

理工科就这生活二百斤太造这整个三点连线线条系列,这幅图的数据点和连接线全靠这俩值定义。咱下面就开始画,先选 c、 d、 e 三列,再选绘图基础里的二 d 线条系列。 双击图形点符号选项卡,把符号点设成实心圆颜色,咱选暗点里的糖果色,所以是按年龄来的,就看 b 列那俩类型的值对应颜色列表前两色, 你瞅这铅笔标识,六到十岁对应这个色,十一到十六岁对应那个色,清清楚楚。接着色,连接线跟负二点保持一致,也选糖果色,不是咱瞎选啊, 原图就用这色,咱照着装就行。数据点和线都画好,咱改图例,右键图例选重构图例,他就按咱刚才的设置重新来。但咱只要线不要点,就选图例里的类别值,把点括弧边缘颜色的勾取消确定就妥了。只剩一根线干净。 双击 y 轴标题编辑状态输上咱要的内容点空白处就改完了。再把 y 轴、 x 轴的线宽都改成二,反正瞅着这曲线有点锯齿,没事起用抗锯齿功能立马就平滑了。这幅图就妥了, happy 不 老铁。

看到室友的初稿被打回来了,竟然是因为不会画闲图,好家伙,被导师一顿劈头盖脸的问候,今天就跟你们分享闲图怎么搞,救你们于水火!全选数据绘图、分组图、比例闲图, 这样基础图就出来了。双击图形,弹出窗口,节点选项卡填充颜色,换一个自己喜欢的连接线选项卡百分比小于五十,并且显示布局,选项卡方向选择逆时针,节点开始为至二十五。 标签选项卡标题字体旋转设置为角度偏移事实刻度线标签字体角度改成镜像应用,确定一个好看又专业的比例悬图就做完了。 我们来到老地方看这个辅助工具,把这图放到大纲出稿里,不止图片,公司代码都可以添加,而且还不用担心自己出稿 ai 率太高,直接拖拽到这里就可以一键降 ai, 导致看了基本妥了。
