大家好,今天想和大家了解一下关店开关的两种工作模式。 我们知道光电开关上面有些是有一个旋钮,有些是有两个,像这个是有两个旋钮,像这一个我们很多人都知道这个是调节他的灵敏度, 但是上面还有一个分别选择一个 d 还有 l, 这个是什么意思呢? 我们今天来说一下,还要演示一下。第一,当我们播到第一的时候,他表示的是暗通,就是没有光反射回来的时候他是有输出。当我们播到 l 的时候就是亮通, 就是当有光反射回来的时候他是有输出,没有光反射回来的时候是没有输出, 这个也是一样的,这也是这是调节灵敏度,这里也是有一个 d 还有 l。 首先我们先简单的认识一下光电开关,光电开关它是有慢反射,就是靠物体来反射光回去。 还有另一个是带反光板的,是靠反光板来反射光回去。还有一种是对射型的,他是这边会发射光源到这边来接收,就是另一种,我们 来画图演示一下,这有个旋钮,这有个旋钮,这个是调节灵敏度 下半,这里还有一个,是滴, 还有 l, 当我们播到低的时候才是展示,是按通, 就是没有光反射回去的时候是有输出,拨到下面的时候他表示的是亮通,有光 反射回去的时候是有输出。当我们不理解亮同或者暗同是什么意思的话,可能接线的时候我们就会搞错, 我们可以这样理解,暗通就是没有光反射回来的时候是有输出的,慢反射,他是靠物体通过时反射光, 当没有物体的时候他就没有光反射回来,就是没有物体的时候就有输出。 当我们有物体在这里的时候,物体可以反射光回去,他就没有输出, 就是这一个。当现我朝着天上的时候,他是没有什么遮挡,没有什么东西来反光回来,然后现在他是有输出的。当我们随便放个东西过去, 有这个笔可以反射光,然后他就是没有输出。下面的话,因为他是靠反光板来反射光, 当没有东西的时候,这个反光板是会反射光回去的, 当这里有个东西 挡住的时候,他就没有关回去了, 然后他就是输出。高跟上面相反,有雾的时候 就遮挡了回去的光,他就是有输出。当我们把这个物物体拿走之后,反光板可以反射光回去,他就是无输出, 这个是这边的我们看到现在他有反光板来反射回去,然后他是没有输出的。当我们把反光板挡住, 他没有光反射回去了,他就是有输出。 无物品的时候他就是无输出,有的时候他就是有输出。今天热心聊这么多,谢谢大家。
粉丝1946获赞6842

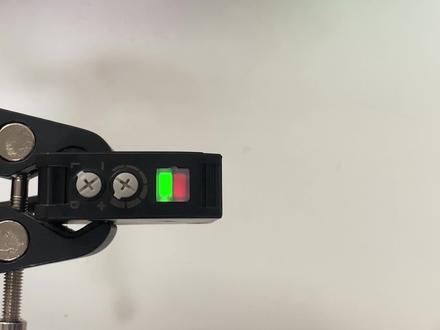

最近好多人问小伟,光电传感器上面的两个旋钮是干什么用的呢?我们可以放大看到上面显示了加号和减号,下面显示的是 l 和 d, 加号和减号调节的是感应距离, l 和 d 代表的是常开和常闭。 请点赞关注评论哦!

光电开关为什么要分这么多门牌?一条视频讲清如何选型、接线及原理。光电开关说白了就是通过光的发射与反射来监测物体的有无。 它主要分为三大类,分别为慢反射型简称符号 d。 对 射型,简称符号 r。 镜面反射型简称符号 t。 首先,慢反射形就像你拿个手电筒照墙,自己发光自己收,安装最简单最便宜,但距离近还怕灰尘,适合流水线、小零件、纸箱这种近距离检测。 对射型就是一边发一边收,中间挡住就报警,它距离最远,抗干扰最强。关键是透明的东西它也能测,适合大门安全防护。远距离检测镜面反射型得配个反光板,光打过去弹回来距离比慢反射远,也抗干扰, 适合电梯门、中型流水线这种场景。简单总结,近用慢反射,远用对射,中等用镜面反射。接线口诀宗正蓝负黑信号宗接二十四伏拦接零伏黑线输出。

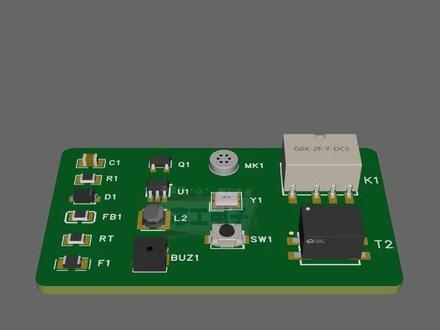

这是 pcb 上的元气件级丝印。 c 是 电容器, r 表示电阻, d 代表二级管。 f, b 字母开头的是磁珠 r, t 表示热敏电阻, f 是 保险丝, q 是 三级管, u 开头的是芯片, l 是 电感 b。 u, z 表示蜂鸣器, mk 的是麦克风, y 字母表示警震, sw 是 按钮开关, k 开头的是继电器, t 开头的表示变压器。

西门子 s 七杠两百 smart plc i qmv 还在乱用,今天一遍记住, s 输入是 plc 的 眼睛按钮,光电监禁开关都接 i 点只能读不能写,程序改不了。 q 是 输出,是 plc 的 手脚灯阀接收器全靠 q 去控制程序能写,外部能动作。 m 是 内部中间继电器, 没有外部接线,专门做制锁护锁标志位,断电就门纯帮忙用 v 四 b 量纯属七纯数字技术,微度设定值纯用 v v w v b v d 都在这里,断电还能保持来看信号。 q 控设备 m 做中间 v 纯属数据,就这么简单。

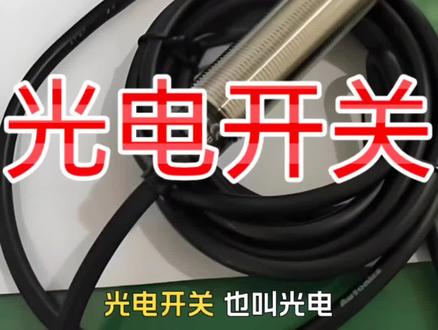

光电开关,也叫光电传感器,是利用光的强弱变化来检测物体有无的电子器件。它通过将光信号转换为电信号,实现非接触式检测,反应快且性能可靠。 它的核心由三部分组成,发射器对准目标发射光束。通常使用发光二极管、 led 或激光二极管。接收器有光电二极管或光电三极管组成,负责接收反射或直射的光线 检测电路,过滤并放大接收到的信号,最终输出控制指令。 npmpmp 指输出信号类型,需配合控制电路,如 plc 型号选择 常开常闭,有物体来时输出信号,还是没物体时输出信号。

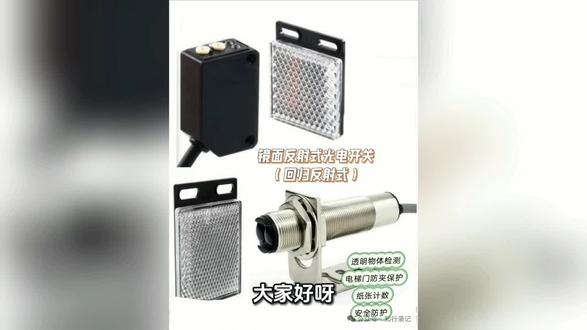

大家好呀,今天咱们来聊聊工业生产中特别常见的传感器家族光电开关。这些小家伙就像机器的眼睛,能帮设备看见物体,是不是很神奇?首先登场的是慢反射光电开关,它就像咱们用手电筒照墙壁, 光碰到墙会反弹回来一样。这种开关自己发射光线,当有物体经过挡住光线时,反射回来的光被接收器检测到,他就会发出信号。 比如快递分拣线上包裹经过时,挡住光线,他就知道有东西来了,特别适合检测比较大的物体。接下来是镜面反射光电开关, 他和慢反射有点像,但多了个反光镜小伙伴,开关发射的光会先打到对面的反光镜上,再反射回来被自己接收。当有物体从中间穿过,把光线挡住了,开关就会动作。这就像咱们玩手影游戏,手挡住手电筒的光,墙上的影子就没了, 它比慢反射检测距离更远,也更可靠一些。然后是对射光电开关,这个就更直接了,它有两个部分,一个发射器,一个接收器面对面放着发射器,一直发光给接收器, 当物体从中间路过,把光线切断,接收器收不到光,就会发出信号。这就像公路上的栏杆,车开过去,挡住了栏杆的感应,栏杆就会抬起来, 它的检测距离最远,而且不容易受物体颜色、形状的影响。第四种是槽形光电开关,也叫 u 型光电开关,它长得像个 u 字,两边分别是发射器和接收器,光线就在 u 型槽里形成一道光闸, 当物体从槽中间穿过,挡住光线,开关就会触发。比如咱们打印机里纸张通过时,就靠它来检测纸张的位置是不是很精准。第五位是光纤式光电开关, 他的眼睛特别灵活,因为他有细细的光纤探头,发射器的光通过光纤传到探头接收端,也通过光纤接收反射光。 它体积小,能伸到很多狭小的空间里去检测,比如检测电偶板上的细小零件,就像医生用的内窥镜一样,能看到深处的情况。 最后一种是色标传感器,它可是个变色小能手,它能识别物体表面的颜色或特定的色标,比如包装膜上的颜色标记, 当它检测到预设的颜色时,就会发出信号,控制机器进行下一步动作。像包装机里定位封口位置就经常用到它,确保包装的整整齐齐。怎么样,这几种光电开关是不是各有神通? 他们在工厂自动化里可是缺一不可的好帮手。你还在哪些地方见过他们的身影呢?欢迎在评论区分享哦!还在为找不到高新技术岗发愁吗?想不想轻松掌握工业自动化的核心技能? 来南京万通学 plc 编程,从零基础到独立项目开发,实战化教学,让你快速上手! 无论是电气工程师还是设备维护,懂 plc 的 技术人才现在太抢手了!想知道怎么三个月从小白变技术达人?点击下方链接,解锁你的职业新赛道!

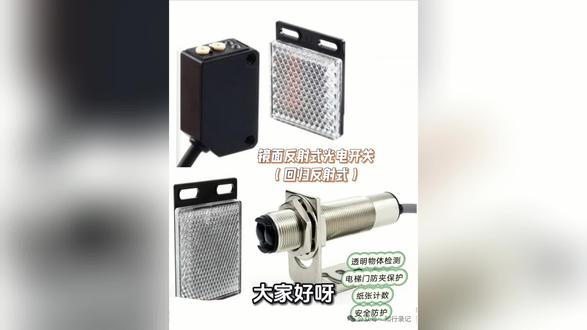

大家好呀,今天咱们来聊聊工业生产中特别常见的传感器家族光电开关。这些小家伙就像机器的眼睛,能帮设备看见物体,是不是很神奇?首先登场的是慢反射光电开关,它就像咱们用手电筒照墙壁, 光碰到墙会反弹回来一样。这种开关自己发射光线,当有物体经过挡住光线时,反射回来的光被接收器检测到,他就会发出信号。 比如快递分拣线上包裹经过时,挡住光线,他就知道有东西来了,特别适合检测比较大的物体。接下来是镜面反射光电开关, 他和慢反射有点像,但多了个反光镜小伙伴,开关发射的光会先打到对面的反光镜上,再反射回来被自己接收。当有物体从中间穿过,把光线挡住了,开关就会动作。这就像咱们玩手影游戏,手挡住手电筒的光,墙上的影子就没了, 它比慢反射检测距离更远,也更可靠一些。然后是对射光电开关,这个就更直接了,它有两个部分,一个发射器,一个接收器面对面放着发射器,一直发光给接收器, 当物体从中间路过,把光线切断,接收器收不到光,就会发出信号。这就像公路上的栏杆,车开过去,挡住了栏杆的感应,栏杆就会抬起来, 它的检测距离最远,而且不容易受物体颜色、形状的影响。第四种是槽形光电开关,也叫 u 型光电开关,它长得像个 u 字,两边分别是发射器和接收器,光线就在 u 型槽里形成一道光闸, 当物体从槽中间穿过,挡住光线,开关就会触发。比如咱们打印机里纸张通过时,就靠它来检测纸张的位置是不是很精准。第五位是光纤式光电开关, 它的眼睛特别灵活,因为它有细细的光纤探头,发射器的光通过光纤传到探头接收端,也通过光纤接收反射光。 它体积小,能伸到很多狭小的空间里去检测,比如检测电偶板上的细小零件,就像医生用的内窥镜一样,能看到深处的情况。 最后一种是色标传感器,它可是个变色小能手,它能识别物体表面的颜色或特定的色标,比如包装膜上的颜色标记, 当他检测到预设的颜色时,就会发出信号,控制机器进行下一步动作。像包装机里定位封口位置就经常用到它,确保包装的整整齐齐。怎么样,这几种光电开关是不是各有神通? 他们在工厂自动化里可是缺一不可的好帮手。你还在哪些地方见过他们的身影呢?欢迎在评论区分享哦!

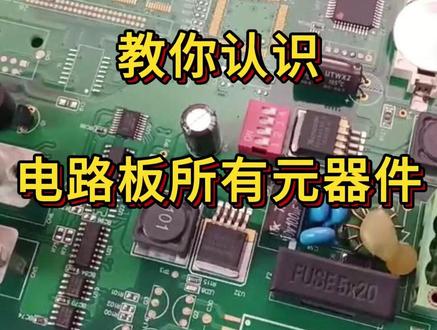

每天学习一个电子维修小技能,小白如何区分电路板上的各种元气件?一个视频教会你。 f 开头的指的是保险,这种 c 开头的指的是电容, r 开头的是电阻, b 表示的是二极管。芯片的话一般用 i c 来表示,也有的芯片用 u 来表示, l 的 意思是电感。 y 代表的是晶铁管,包括三极管,跟场效应管,一般是起到放大跟开关的作用。 现在我们看到的两块电路板,一块是电源板,一块是主板,只要会修这两种类型的板子,就可以修好市面上百分之八十的电路板。后续我会拍一个视频,教大伙如何测量这两种电路板原件好坏。

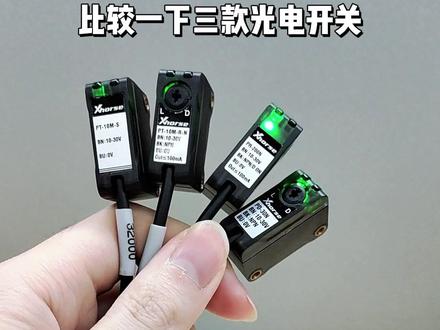

比较一下三款光电开关,这个是慢反射,通电就能使用,后面可以调明通暗通,上边是调检测距离的,调远一点你看灯亮 再调回来就没检测到。一般来说慢反射的它比较实惠,它的检测距离相对比较短,这个是对射的,包含发射端和接收端,对射是最远的,这款可以到十米。 安装时光轴需要对准,这个是镜反射的,搭配这个反光板使用镜反射就是介于两者之间,检测距离适中使用,需要对准反光板形成有效的反射。需要样品试用可以拍拍我。
