这到底是天使的翅膀还是恶魔的翅膀?前段时间荷兰考场真题,我们来看条件,横向要求如图,起飞点位于一点东偏北二十度,东偏北的话逆时针回转二十度,那么就是七十度。横向条件没直接给隐藏在图形当中的我们来看解析思路, 首先拿到图形过后,第一件事情确认角度,有垂直角有三十度,三角形内角总和一百八十度,那么这里只能是六十度 对角相等六十度好两个三六九的三角形。接着我们来看边长,三十度所对应的这条边为四十米,三十度所对应的是短边,那么九十度所对应的为长边,也就是斜边。另外一条呢?中边 零边,长边是短边的两倍,所以一到中心点在这里为八十米。 有了长边,有了短边怎么算?零边直接就根号三。如果是短边算咱们中边的话,就直接乘以一点七三二,如果是长边算中边的话,我们就乘以零点八六六,因为长边是短边的两倍好,算出来过后 大约就等于六十九点三米,好。接着我们看一到二的总长度,这边条件是一样的,所以说我们就不再单独算了啊,一到二总长度八十米,加上四十米,一到二就等于一百二十米, 好。接着二到三为多少?二到三就等于六十九点三米, 然后三再回到四交叉边,相等又是一百二十米啊, 四到一六十九点三米,边长知道了如何来找航向在这里隐藏在这里了。看清楚箭头指向正下方尾翼翼是多少?九十度,正东, 好,这里给了一个六十度的夹角,那么思路怎么来看?正下方现在指向九十度,那我往这边偏转六十度,是不是就去到了二到一的横向,所以九十加上六十二到一的横向就为多少?一百五十度, 顺时针偏转六十度,接着反推画图的时候,一到二我们就得加,减一百八就等于多少,加一百八的话等于一到二, 三百三十度。好,现在飞机来到了这里,采用顺加逆减,减去了一角九十度,夹角还要转九十度,这是顺时针转,所以三百三再加九十的话,就等于多少?就等于四百二 二到三,四百二十度,四百二十度减去三百六就等于六十度。好,接着飞机来到了三号航点,继续顺加逆减,内角三十度,外边的夹角还剩一百五十度,那么这依然是顺时针,我们就六十加上 一百五十度,外角一百五十度,六十加上一百五,那么三到四的横向就为 二百一十度。好,飞机来到这里,这里继续顺加逆减,那么在这里要注意了,相反了啊,现在是逆时针转了,当前横向基数二百一十度,逆时针减九十度就等于多少?一百二十度, 四到一就为一百二十度。验算一下,四到一为二百一十度,那么这里依然一百五十度的夹角。 现在这里逆时针还是逆时针转向啊,一百二减去一百五,那么就等于负了三十,负了三十就是多少。三百三十度, 一到二为三百三十度,这里就是横向条件,考官出这种题无非就是干嘛,为了防止 横向旋转航线旋转,就在这里已经给他定了这道题,因为原图我们画不出来,不知道一到二的横向是多少,他只在这里给了隐藏的横向条件, 所以说这个题我们就只能按照大江的传统方式,直接求出一到二的横向,开始顺加逆减进行画图。那么以上呢,就是该题的解析思路,还想看什么题?打在评论区下课!
粉丝3.4万获赞17.8万

大家好,我们今天看一下这个蝴蝶形,我们在具体的地面站上要怎么画呢?首先我们一定要确定它的各点的位置, 像这个蝴蝶形的话,一二它是一个相当于正方形的斜边,我们画蝴蝶形的时候一定要看好它点的相关的位置,然后有两种方法,一种就是直接画出来,第二种方法的话就是换点法, 也是我们画蝴蝶形常用的一个方法。然后首先我们看第一种方法,他这个题的话,他说一四二三为边长四十米的正方形。 好,我们直接去航线设航线,设置相对坐标编辑器,一二他的角度是四十五度,相对距离是四十倍的根号二四十乘根号二一点四,算下来是五十六点六,你要设置一点, 从一点开始做,二到三,一百八十度三到四,三到四,相当于二百七十度加四十五度,三百一十五度五十六点六米四到一,一百八十度 四十米。好,这是我们第一种方法,那第二种方法我给大家演示一下,换点法对于我们蝴蝶形是非常的方便的, 我们只需要做一个一二三四,一个正方形,然后把它点去换一下,就可以直接生成图形了。零度九十度,一百八十度,二百七十度。添加之后我们打开这个行点列表, 我们观察一下,我们现在一二三四,我们是不是这个二三得换,三四也得换,我们三点需要换到,这 好,我们把三四换,二三等于换,刚刚是二四先换,这个是一二三四,不对,我们先换三二,然后一二三四,再换三四,这下我们图蝴蝶形就生成了。

三月十五号,除了甘肃灵山那道热议比较高的非常规的蝴蝶图题型,那么同天在河北灵儿也出现了一道类似的题,也是一个非常规的蝴蝶图,条件仍然给的很简单,据说这道题挂的同学也不在少数,来看一下他的做题思路。 图形蝴蝶图,这是他的条件,一到二边等于二到三边为三百米,三到四边等于六到一边,就是边长相等,四到五边等于五到六边,那么蝴蝶图只有四个行点,多出来的五点和六点该怎么办?直接给他放在交叉点很简单, 角一等于角三为六十度,一二三与四五六交叉点为九十度。什么意思?一点二三点组成了这条直线和四点,五点六点他们三个组成了一条直线,这两个进行交叉,然后为九十度的一个交叉角。好, 那么我们就先把行点给它标注在图形上边一点保持不动就在这里,然后二点在交叉点这里, 原本的二点就变为了三点,原本的三点就变为了四点,那么五点也在交叉点和二点重合好,接着原本的四点变为了六点。行点标注完之后,我们就来标已知的角度,角一等于角三为六十度。好,角一这里为六十度,那么角三也为六十度, 在这里你千万不要画错了,画到这里来了啊。然后一二三与四五六交叉点为九十度,就是在这里的这个交叉点为垂直角。 好,那么这个时候我们就把三角形分开,各算各的三角形的角总和一百八十度,去掉垂直角九十度,再去掉六十度,那么剩下的那个角就只能是三十度,那么这里同底也是三十度。好,接着我们就来标注已知边长, 一到二边等于二到三边为三百米,一到二三百米,二到三也为三百米。来看三六九的三角形该怎么去计算?已知一到二边为三百米,为 三十度所对应,那么它就是短边。已知短边算长边,就直接乘以二,那么就是九十度,所对应的这条边斜边也就是多少六百米。 好,那么短边再乘以根号三一点七的二就等于六十度,所对应的零边,也就是五到六的边为多少?五百一十九米左右。好,接着那么右边的三角形同底, 二到三为三百米,那么垂直角所对应的就为六百米,那么四到五这条边为六十度,所对应的零边也为五百一十九米。好,那么接着 边长确认完了,这个时候我们就来检查一下和他是不是相符合的来看。一到二边等于二到三边为三百米,没问题,一到二三百米,二到三三百米, 三到四边等于六到一边,三到四边和六到一边都为九十度,所对应的斜边两条边都为六百米,没问题,满足哦! 四到五边等于五到六边,那么四到五边等于五到六边都为五百一十九米,没问题,满足。好,那么条件我就全部满足了。接着我们就要开始画图,怎么画来看, 原本一到四它是为正北方向,在原始图形上边一到四为正北方向,那么是不是顺时针偏转六十度就去到了 二点,以及同底的三点?好,飞机现在来到三点,那么内角六十度,外边的夹角还剩一百二十度,这里是顺时针,那么顺时针转一百二十度,那么三到四是不是就为一百八十度? 接着同样的转,外边的夹角还是顺时针内角三十度,那么外边的夹角还剩一百五十度,一百八十度,加上一百五十度,那么四到五,五到六的航向都为多少?三百三十度, 接着然后这边就是逆时针回转,外边的夹角一百五十度就去到了一点。好,那么图形我们已经算完了,然后呢顺时针方向也给同学们确认了,原始图画出来了,接着我们就直接看他的横向条件,六点到一点为 s w, s w 是 多少?二百二十五度, 直接航线旋转,然后这是它的起飞点,要求起飞点位于一点西偏北三十度是多少度?西偏北三十度,那么就是二百七十度,顺时针加三十度,那么就是三百度,距离 四百米。那么以上呢,就是三月十五号河北零二这道非常规的蝴蝶图的解析思路,遇到这种题不要去复杂想问题,要去寻找它图形上面的规律,下课。

既不用勾股定律,也不用计算根号。变异蝴蝶形的快速作图的技巧与思路,我们通过出现过的几道地面战真题,包含三幺五甘肃零三出现的这道三十过三的通用作图技巧,给大家实操演示一下。 变异蝴蝶形首次出现在十二月二十七号的河南零三,时隔一个月后再次出现两道相关情形,一二八当天,山东零三同步出现一二九,广东零五相记,跟随二月份的天津零三和江苏零二照搬不误。 以上都是有规律可行的三六九三角关系题。这道三幺五甘肃零三出现的这道既不是三四五,也不是三六九这种特殊的规则三角形,咱们直接上干货,既不使用勾股定律,也不使用根号三计算,快速出图。第一类三六九题型,我们以第一个题行为例, 这种题型是不用计算根号三的题型,根据条件给到的已知边长和根据三六九计算出的边上关系得出此图。这类题型的核心操作点是把平行四边形运用到图形中,利用添减点的方法, 无需用根号三来计算二到三的边长。我们添加一个临时的三点和四点,让 p 二三四形成一个平行四边形,这样临时的二点到三点就是四十米,二点到三点就是八十米。这时会发现临时的三点到四点和二点到一点的方向是相同的,也就是二百四十度。 二点到临时的三点和 p 点到临时的四点好像也是相同的,为一百二十度。接下来我们进行软件实操,临时的三点改为一百二十度,方向二十米添加的临时四点,也就是图形中的三点改为二百四十度 四十米,这时把临时的三点进行删除,这样不用计算根号,三的准确数据和横向就出来了。接下来正常是指三到四的横向与距离,最后用软件的闭合功能闭合四点和一点,这样记住图形就做完了。 同样的方法,是不是同样适用于像甘肃零三出现的这种没有正常的角度关系这种题型。根据条件给到的平行关系和边长关系,我们得出一二边和三四边是互相垂直的关系,但是我们无法直接获取角二和角三的度数以及二三边的边长。 在设置一到二的初十横线时,我们暂且设定为四十五度。这是我们利用上述讲到的平行四边形关系, 把二到三和一到二进行一下垂直,在二点的东南方向做一个临时的三点和二到一反向,再做一个临时的四点。利用添减点方法把临时的三点删除,这样二到三的方位角和距离也就出来了。 同时三四边和一二边是互相垂直的,也就是说三四边的横向为三百一十五度一百六十米。接下来进行正常的软件闭合和横向旋转及平移起点设置等操作就可以了。想听更多题型的讲解,评论区留言,关注老郑!

我们接下来讲一下这个蝴蝶形,蝴蝶形呢,先看一下这个里面的一个三角形是怎样的三角形,首先他给的我们是这两个角是直角,然后这边这边等于一百米,那有直角,我们可以把它当成等腰,这样去做的话会更好做一点。啊, 好,这个图形呢一二三四一这样的航线飞行,一到二的长度他是没有给我们,那这个时候我们应该怎么做呢?好,首先把二和四这条线画出来,那我们可以看到这是直角,这是直角,这是直角,这一百米说明这个我们也默认他是一百米, 那这样的话相当于是做一个正方形。正方形怎么做呢?一到三等于九十度一百米,然后这个图形是逆时针旋转,还有三条边没有好画出来,那就逆时针旋转三次, 三次九十度,然后这个正方形已经画出来,只是说二和三的位置不对,那这样的话用我们汉坤上的移动旋转那个行点互换,就可以把二点和与三点的位置 互换,那这样我们就把蝴蝶点已经做出来了,接下来我们用电脑演示一下。 好,我们看一下这个蝴蝶形,这个蝴蝶形呢,他告诉我们里面是一个直角,那我们可以猜他是等腰直角三角形,然后给我们一四和二三的边长为一百米,那我们可以把它割补成一个正方形。好,首先还是一样,先增加一个起飞点,好之后一走二走不了,那就一走三,边长一百米,角度九十度。 好,做完之后先把这个正方形旋转,所以这个时候选用逆时针旋转, 那这样我们的一个正方形就做出来了,但是二号点和一号点的位置是不一样的,汉坤软件当中呢?在行点列表这边有一个位置互换,这个时候把一点和二点的位置互换一下,那这道题就结束了。

好,同学们,今天我们继续来讲解一个真题啊,我们先看到这个题型,它是一个蝴蝶形的啊,待会如果说有不明白的或者是有别的问题,可以在评论区留言或者直接私信我们啊。 好,它图形上已经给出什么图形方向,正上方是 s, 也就正上方是一百八十度啊,我们这里标一下, 嗯, 这里就是二百七零九十。好,这题不难,整个图形方向值给出来了,然后角一等于六十度 哦,看一下哦。呃,这个一,这条边是四十米啊,刚我没有写上去,这里是四十米, 嗯,也就是说这三条边是相等的,它只有高度、水平、速度的要求,然后还有一个 h 点位置的要求, 还有这个六十度,其他要求没有的话,我们就可以把它默认为一个等边,三角形就三个角,我们全部都是相等啊,三条边也相等,且都是等于四十米啊,这样子的话,我们很快就可以推出来了。 h 点给出来了,我们这里就,哦,不错,我们直接一去二,这里是二百四十度啊,然后距离它是八十米, 二去三,二去三是向下零度啊,零度四十米,三去四, 三去四的话,它这个也好记啊,就直接往这里面折个六十度,和刚刚我们一去二的角度一样啊,直接这六十度,这样算着去就可以, 这就是一百二十度,距离是两条边,所以它乘二是八十米啊,然后四要回去一啊,如果有自动闭合的不需要,没有自动闭合的,我们就得自己手动回去啊。 好,可以,好,我们直接开始画啊,直接开始画,我们首先是有一个 h 点的要求啊,有一个 h 点的要求,创建行点 幺零四。 好,高度,这些我们就先不设了,我们快一点啊, 我们 h 去一,它就直接反过来就可以了。直接反过来 h 去一,我一去 h 是 南边,那我反过来,我就是朝着北边是零度,然后距离是五十米啊, 我一号点就可以直接出来了。在这啊,然后一去二,我们是八十米, 二百四十度, 二去三是四十米零度, 然后三去四又是八十米,直接向下啊,三去四啊,不对,它也是有个六十度的角啊,那就是一百二十度减去六十度。 好, 可以了,他整个图形就是这样的哦。 好,如果还有不明白或者有什么别的疑问的,可以直接私信我们,或者在评论区留言,顺便再给我们点个关注啊。

同学们大家好,今天我再给大家来讲一道这个梯形的题啊,咱们这个直角梯形的题呢, 咱们上次讲的那道题,这个角四等于四十五度啊,然后有同学反映说,哎,老师,我们能不能再去练一道这个六十度的题啊?他说这个六十度这种不会化, 好,我们今天就讲一下啊,这道题我们来看一下,一到二是一百米,然后三到四的距离是一百五十米, 然后告诉我们角四等于六十度,那我们二到三这个边长是不是不知道呀?所以我们作图的过程中,必须要先把这个二到三给它算出来,对不对? 怎么算呢?现在我们就要用到这个六十度了。梯形题啊,如果你光看这个角度的话,你去算边长,哎,这个角度离这个边长是不是差的很远,也没有一些相对应的关系,直接算出来, 这时我们怎么办呢?先画一条辅助线啊,拿到题先画一条辅助线,这条辅助线我们是从点一去做的,然后做下来跟三到四这条边是垂直的, 这样子的话,我们相当于把二三这条边给他移了过来,然后这个位置啊,辅助线和 这两条边给他组成了一个三角形,这个三角形也是这个特特殊的三角形,三角形内角和多少?一百八十度,对吧?然后这个角是六十度,那这个角是多少度?三十度,那三十度,六十度,九十度。这个三角形呢? 我们知道它是一个特殊三角形,它的边长的关系啊,它的边长的关系,我给大家在这画一下,它是一比根号三比二啊,这个大家一定要记一下, 知道这个知识点之后呢,这个题就非常的好做了。那我们短的这条边是不是就相当于是一百五减一百就是五十米? 然后我们这个一到四的这个边长是他的两倍,所以说他是一百米啊。 二三这条边你用这个比例关系乘个根号三就可以了,五十乘根号三,大家用计算器压一下,算出来是八十六点六,然后实操的话,我们在地面站的软件上做出来就行了。

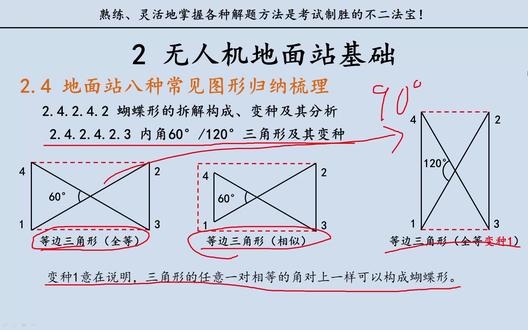

大家好,欢迎大家回到我的课堂,咱们第九课啊,上堂课咱们讲到了蝴蝶形的两种变种,那么咱们这堂课接着讲蝴蝶形的其他变种, 哎,蝴蝶形拆成什么?哎,三十度六十度三角形的变种。怎么变种?我凑成一个菱形,可不可以啊? 顶点相对啊,我凑成一个,哎,全等,那我一大一小啊。来,你看,大家都学会了一大一小,哎,那是不是又是一种?那第三种呢? 我顶点,我不是直角顶点,我,我那个锐角顶点对起可不可以?那可以啊,可以,那我这么对是不是也可以? 哎,也是 ok 的, 考试时候因为他没有限定边长,所以说这个题对考官发挥的余地还是蛮大的,如果这种题没见过,那考试时候可能 会突然有点慌啊。那咱们来说一下这个,下面这个右边这个第三种 怎么做啊?来,四一二三,咱把括号三都绕过去了啊。 四一二三之后怎么办?哎,四一二三最后怎么办?把四再挪放到最后嘛,拖到最后就完事了。调个点序啊,调个调点顺序, 那所有勾三角形都可以用这种方法来处理。 方法什么方法?一是什么轮转法?方法二呢是什么?哎,回中心点,回中心点啊,回中心点,回中心点。哎,记不记得咱们之前讲过了啊, 好,高股定律。三角形 蝴蝶形的另一种变种是什么?两个勾五定角形及其变种。勾五定角形也可以做全等的啊,也可以做什么?做相似的。 那三四五可以这么做,那五十二十三呢? 也是可以的,包括上面,哎,上面讲的看这么最顶点的,哎,也是可以的。好, 咱们做出一个通用的一个结论啊,任意两个相似的三角形角度通用变种其。哎,限制要求, 咱们这是由什么来引出呢?哎,由三四五勾五顶点三角形及变种引出,这个变种有严苛的条件限制,有哪些条件限制呢?哎,一二三四点到中心点距离是非刚好整数 啊,任意两点和中心连线夹角可求啊。第三个起飞点在一二或三四横点连线上。哎,最好是什么在中心点。 嗯,明确了吧,那第四个是什么?哎,角 a 等于角 b, 角 c 等于角 d, 或者什么?角 a 等于角 d, 也可以角 c 等于角 b, 这是什么?那也很好很好画呀。哎,这是不是一个图形? 哎,画的不是特别标准,大家将就看,这两个是全等的,你看往里一封 是不是裤子?哎,咱可以叫裤衩型啊,那这种变种就很多样很多样,那考试的时候啊, 大家根据自己的这个情况来进行随机选择,就我这个角度中间夹了,可能这边可能六十度,这边可能一百度,那考试时候可以什么?可以九十度啊,没问题, 九十度全都垂直, 哎,也是没问题的啊。哎,好,咱们蝴蝶形的讲解呢就到此结束了。

哈喽,大家好,我是小树,今天继续给大家讲讲我们地面站正六边形专题的第三题。首先拿题目我们看它的条件,一个是此图为正六边形,我们可以知道每条边都是相等的,然后他的每个角都是一百二十度的正六边形,二三边等于六十米,那么这个正六边形的边长就是六十米, 起飞点为当前的信号点,也就是这个是我们的 h 点,起飞点与六点的夹角为三十度,距离为八十米,就是这里是三十度,这里是八十米,这个我们在后面去相对坐标编辑器里面去设置我们起飞点的相对位置,二三边的横向是 es, es 呢是我们地理坐标系里面的一百三十五度, 那么由这个条件我们可以去得出我们一个整个图形的精准坐标系,我们可以发现我们二三是朝这个方向的,那我们这个方向是一百三十五度,然后我们根据顺加逆减九十度,画出一个直角坐标系,这边就是二百二十五,这边是一百三百一十五,这边是四十五度。这样有了一个精准坐标系之后,我们可以计算出每个图这个图形每条边的一个横向, 一到二是这个方向,那我们可以知道在这里做一个横向辅助线,这里是三十度呢,也就是四十五,加上我们三十度,一共是七十五度,边长是六十米。二三边也就是 e s 方向是一百三十五度,长度是六十米。 三四边,这里做一个横向辅助线,这里加一个三十度,也就是二百二十五度,减我们的三十度,那就是九十五度,九十五度六十米四到五,往这个方向那就是二百五十五, 二百五十五度六十米五到六朝下,那就是三百一十五度 六十米六到一,在这个四十五减三十度,也就是我们的十五度六十米, 这样我们每条边的一个横向和长度都有了,我们再去看我们其他剩下条件,高为三十米,中三位,速度为三米每秒停留时间两秒,闭合循环。 把这几个条件在我们软件上设置完全之后,再去相对做下编辑器,把我们起飞点的位置定位好之后,我们这道题就算是做完喽。学习地面战,关注小叔不迷路呦,记得点赞关注哦!

大家好,我是黄教,今天我们来继续做蝴蝶形,做特殊蝴蝶形,那我们拿到这道蝴蝶形以后,先看一下这蝴蝶形有什么特性,来我们看一下,第一个条件是高度,第二个条件是长度,他说一三等于二十,等于一百二十米,那我们这时候可以把辅助线先做出来, 一三等于二四,是吧?把这两个边标注一下,一会我们在做题的时候可以看得更直观一点,一百二十米, 一百二十米。然后继续看,他说角一角二角三角四,哎,这四个角是三十度,对吧?一样的给它标出来这四个角 三十度, 这四个角是三十度,哎,那我们根据三角形的特性,它的内角和是一百八,那已知两个内角是三十度,那另外一个是不是一百二十度?是不是一百二? 那这就是一个什么一百二十度和三十度,三十度的等腰三角形组成的两个等腰三角形组成的蝴蝶形,对吧?两个一百二十度。然后我们继续看, 他说起飞点位于一二和三四的交叉点,那么起飞点就在这里,对不对?起飞点就在这,我们假设这是个 a 点, 辅助点 a 点,那我的起飞点就在这里,是吧?然后我们来继续看第四个五米水平速度五米每秒,垂直速度三点六公里每小时,这个垂直速度一会要转换,我们地面站上有这个功能,继续看横向或位置要求, 四点位于三点南偏东十五度,四点位于三点南偏东十五度。我们在图形上标注出来辅助线,那就是三到四等于多少, 南偏东十五度,那就是一百六十五,南是一百八,一百六十五,一百六十五度。三到四,我们可以写出来三到四等于一百六十五度。 然后我们来继续看三到四距离等于多少,看下这个图形特性, 他既这个蝴蝶形做了辅助线以后,是不是这一这边一二三这三个点连起来的三角形,他是一个什么三角形?是个三六九,是不是?一二四也是三六九?他是两个三三十度、六十度、九十度的三角形拼接成的一个长方形 矩形嘛,对吧?三六九,这里也是三六九,这里也是六十,对吧?两个三六九的三角形,因为这是直角嘛,大一个大大的直角,这也是直角。我们把辅助线画出来,是不是?那么由此得出一到二就等于什么? 一百二十米乘以二,对不对?三到四也是一百二十米乘以二,然后我们就把它写出来, 一到二等于三到四 等于多少?一百二十米乘以二,就两百四十米。然后我们继续看那一二三这个长度,就因为那个一百二十度、三十度、三十三十度的等腰三角形,它是根号边, 所以我们一会先不做这个根号边,就根号三嘛,一比一比根号三,来写一下,这是一比一嘛?一比一比根号三, 因为我们一百二十度的等腰三角形,它就是这样,它是一个这样的勾股的特性,那我们一会就不做这这个根号三边。好,我们要怎么做这道题?来,我们打开地面站, 首先先增加我们的零点,然后一样的按上北向南、左西右东去做右上角一到二,是不是直向右上角?我们假设给给定一个四十五度的横向角,好,距离是二百四十米,我看一下二百四 好,做完以后继续返回。做什么?一百二十米,做一个中点嘛?因为我们一会要用中点辅助点去做,做剩下的两个行点,然后顺便把它变成我们的起飞点, 然后四十五度反方向就是二百二十五。好,二点做出来了,然后我们继续往四点的方向做, 做个三到四的横向,然后再做再做做个 a 到四,再做 a 到三就是,然后一会先做的四点就会被后后做的三点挤成四点,那我们看一下它这个横向是等于多少? 来,我们看一下一到二,我们默给定的是这个是四十五,是吧?给定的我们假设是四十五度,那么这里有一个夹角是多少?是不是六十度的一个夹角,根据三角形的特性, 两个对边是一百二,剩下的是不是用三百六减去两个?一百二只剩下一百二了,一百二他又是两个相等的对角,那么这两个角都是什么?六十度 对吧?那由此可知,我们一到二的这个四十五度的行向,逆时针旋转六十度,四十五,逆时针旋转六十四十五减六十,等于负负的十五度,然后再用负的十五度去加我们的三百六 十五度。我们先不用这一百六十五度,我们一会用移动旋转的时候再输这一百六十五度, 那我们继续回到这里,三百四十五,记住是一百二十米啊,因为我现在要做 a 到四,我先把图画出来, a 到四,然后继续 选择二点做什么?三百四十五的反方向减一百八等于一百六十五, 然后也一样是一百二十米,选二点,然后按回车做,这时候我们就可以干嘛把二点拉到零点,用我们做的辅助点嘛,二点给他拉到零点, 说我们这个图是不是大致出来了?起飞点在中间嘛?一点二点,然后三点四点,然后就到我们的移动旋转选中航线, 这个时候旋转的时候因为我们这个行点都有了,起飞点零也有了,是吧?我们就不需要再减一位了,直接就是什么三到四等于一百六十五度,三到四 等于一百六十五,然后点一下移动,这图形就转了,然后起飞点,这时候我们就不用做了,因为我们已经有了,是吧?在中间了,对吧? 我们刚刚已经把我们的辅助点给他拉到最前面,就左下角这里,拉到最前面就会就会让他变成零啊,就让他排到最前面,他就是起飞点,然后我们继续这个时候把模拟看一下有没有返航,有没有经纬度啊?有经纬度我们继续移动旋转, 选中零点,我们看下我们的航向对不对吧?嗯,三到四,三到四等于是吧?一百六十度吗?南偏东十五度,一百六十度, 所以说起飞点在中间还是挺好做的,那继续做我们的经纬度,幺零二点三六二五,幺零二点三六二五,然后三六点一二二七,三六点一二二七 三六点一二二七,我看一下,三六点一二二七幺零二点三六点一下移动,把模拟器取到零点, 返航点居中,这里就可以找到我们的图形,然后把精准规划移动旋转关掉,去统一里面设置我们的参数高度七十,输入三点六,就是我们要先点一下转换输入三点六, 这下面也是一样的,然后我们地面站有这个快捷的功能,然后继续看停留时间没有,然后定点转弯。 啊,弊,航线闭合不循环,不循环我们就不点。执行完任务后旋停, 我们先把这个统一设置先保存了,然后再去我们的单独里面旋停。旋停是吧?执行完任务后在哪个点?是不是在最后一个点?五点,对吧?那把它的旋停时间改成大于二十秒。 好,我们可以改个五十秒点一下,确定只要大于二十秒就行了,因为福建这边当时我有问过考官,他说悬停时间是只要大于二十秒就代表悬停。 好,我们可以设个五十秒、三十秒、六十秒都可以。好,我们这道题就做完了,大家可以尝试着去做一下这种特殊的蝴蝶形,就是 一百二十度、三十度、三十度的这种等腰三角形组合成的这么一个蝴蝶形。

好,大家好,我是杭湖一江教练张教啊,那今天我们就是还是继续我们的地面站的一个汉昆地面站的一个做法,那今天我们主要讲的一个东西,就是我们的这个位于以及我们的在还有我们的道 那,以及我们的这一个,对吧?蝴蝶形的一个画法,那以我们的这一个,对吧?四个步骤,对吧? 就是我们的第一个默认工具,我们的航线编辑,然后找到我们的一个精准规划,那找到了我们的精准规划以后,对吧?我们还是按照我们继续我们的步骤,就是我们的 点画出我们的原图,那我们这个蝴蝶形呢?就是经常有同学遇到,就是我们中间这里哈,他如果说这个直角的话,那我们对吧?就比如说我们的边长一到四,对吧? 或者说我们的二到三,他是三十米,那中间这个斜线的话,我们就涉及到一个根号二,所以说这个可能就不太好算。但是在我的意见里面哈,就是如果说地面站用到根号的话,我觉得可能就是要么就是题有问题,要么就是可能就是方法有问题哈, 那像我们汉昆地面站的这里,像这个图形我们可以多用到一个功能,就叫做我们的一个横点的一个位仪, 就比如说我们保持一号航点和四号航点不变的情况下,我们画一个正方形,我们把二二三号航点给进行一个交换,那我们就可以自动得出我们的一个呃,我们的蝴蝶形,但根据我们这个题的条件哈, 各点之间的距离不小于二十米,对吧?那我们打个比方,我们就一到四,或者说二到三,对吧?我们打打个比方,他是一个,呃,我们的三十米,那三十米的话,我们画图的一个思路,就是我们从一点画图的思路呢,就就是我们 从这个一点啊,一点,我们画一个正方形,画个正方形到我们的三点,那我们对吧?那再由三点画到二点,最后再由二点画到我们的四点, 对吧?它是一个正方形,那最后你看我们的一号行点和四行点,它是固定的,那我们把二号和三号行点进行一个交换,那这个弧形就出来了, 那接下来就是我给大家演示一遍哈,那我们画图的时候哈,一定要记得先往右边画哈,先往右边再往上面哈,这样才能保证一号航点和四号航点它的位置是不变的啊,那我给大家演示一下哈, 好,我们的精准规划,我们随便点一个点,对吧?随便点一个点,好,开始画我们的原图,那我们刚刚说了,我们先往右,对吧?右,也就是 三十米,往右就是我们的东边,我们的九十度方向,对吧?再往上零度,再往我们的左边二百七十度,最后再往下一百八十度, 这样的话,你看一点和四点,他是航点是不变的,那我们找到我们的航点列表,然后我们汉昆地面站的这里一个航点位置交换的一个功能,那我们就选到我们的二号航点和我们的三号航点,对吧?我们进行一个位置交换,你看 就我们这个蝴蝶形呢就出来了,出来以后呢?好,我们看继续,那就到我们的第三步,第三步也就是我们的移动旋转,对吧?那移动旋转选中航线,航点旋转,对吧?找到我们的移动旋转选中航线, 说过就是最重要的一个位置不?这里一定要点击我们的航点哈,找到航点以后,就是在不涉及经纬度的情况下,这几个点是可以随便选的啊。那我们划到最下面,这有一个航线的一个 航向,那我们根据考官给的条件,考官给的条件是二到三五十度,对吧?那我们就这里直接选二到三,二到三五十度, 选好以后我们点击移动,那这个时候呢?你看我们二到三就已经满足我们考官的要求了,那今天我们最主要的一个就是我们的第四步就是我们模拟机位置,这个, 那我们昨天说的,对吧?我们要取得航点,那今天我们主要讲的一个问题在哪里呢?就是位于以及我们的在以及我们的到,对吧?好,那 我给大家看一下哈,就是像我们的这个 h 点位于 e 点的 n e 方向,那我们可以画一个十字坐标, 来,我们画一个十字坐标,对吧?上北下南,左西右东,好, 那 n e 方向呢?就是 n e 就是 我们的一个四十五度的方向,对吧? 就是我们的东北方向四十五度, 好,那你看那像我一般教学员呢,我们有一个办法,就是我们还是一样哈,我们再画一个十字坐标,就是你看它 像这种位于以及在他的意思是一样的,你看那如果说他总有一个点在前面,他比如说这个题是 h 点,对吧? h 点在前面,那就是 h 点在前面,他位于我们 在前面,位于我们一点的,对吧?东南,东北方向,东北方向,那我们一定要以干嘛呢?就是以后面一个点哈,以后面这个点为我们的中心点, 就比如说后面这个点以我们的中心点,对吧?这个题呢就是一点,那一点就是我们的中心点,那 h 点位于一点的 n e 方向,刚刚 n e 我 们说了就是我们的东北方向,对吧?就是 h 点位于我们一点的东北方向,四十五度, 对,那这里呢?就是我们的 h, 对 吧?那你看这个十字坐标,是不是就一眼看出来就是我们的中心点,就是我们的一点,对吧?到我们的 h 点是多少度?是不是四十五度, 对吧?这就你看这个实时坐标,一眼我们就可以看出来就是四十五度。那我们因为汉昆地面站和我们其他品牌的一个地面站不一样哈,因为其他品牌的地面站它可能就是由我们的航点到我们的起飞点,它就可以直接化了。但是我们汉昆地面站的一个它是 什么道理原理呢?它就是由我们的 h 点到一点,这是和其他地面站的一个不同之处哈,那我们看空地面站一定要记着,就是我们 h 点一定要在前面,那你看我们点与点之间,对吧?我们反算,那就是加减一百八十度就可以了,对吧? 那这个题呢?就是我们相当于一到 h 是 四十五度,那我们就到一就是二百二十五度, 好,二百二十五度,哈哈,那我们算出来 h 到一,对吧?是二百二十五度。以后呢,我们就可以在我们的模拟机位置里面,对吧?我们这里选到我们的航点一 二百二十五度,那这个距离呢?可能就是我刚刚写条件的时候没写上去啊,这里我们随便输一个一百米就行了,那具体呢?就根据我们考官给的条件进行一个输入就行了。好, 好,那这里呢就是出现一个问题哈,就是我们昨天说的这里干嘛?我们一定要点我们的这个精准点一起移动哈,那如果说我们呃在我们移动过程中没有点到哈,那我们就可以 删掉我们的零点,然后点击我们的精准的话点增加,那这个零点呢?也会自动给增加过去的。 好,那所以说我们做题的时候一定要认真哈,一定要选择这个同时移动精准点啊。那如果说忘记的话,就根据我们刚刚的一个办法,就是我们删掉零点以后点精准规划直接点增加哈,就这里行点就不用选直接点增加,他就会在我们的这个呃,模拟机位置这里会直接增加一个零点, 那这个图形呢?就根据要求呢,就是我们呃,画好了,你看现在二到三五十度,对吧?那我们的起飞点位于我们一点的东北方向,一百米一百度啊啊,这里是粗的米数的啊。 好,那这期视频呢?到这就结束了。好,然后大家有什么更简变的方法呢?我们可以在一起讨论讨论。好,谢谢大家。

今天我们来做地面站的真题,现在我找到了一个广州三点三点六考试的真题。 像我做地面站的话,基本上是用灵,是用灵动,如果是其他的,比如说汉昆,比如说汉昆,他和灵动其实是一样的,他也有航点的平移,也有旋转,或者是用领克的,领克他也有, 他也有旋转,他也有平移工具,这些这些所有地面站他都是互通的,就就是逻辑是一个逻辑,道理是一个道理,所以没什么影响。好,现在我们看广东三点六的考题,图形是蝴蝶形, 一二三、四 h 的 坐标,二十二度三十八分五十一秒, 精度幺幺四幺幺四度零六分三十三秒。 第一个条件,第二个条件,风向,风向是西南风 n、 s、 e、 w。 西南风,从西南吹过来的风,这个是风向,风向四十五度, h 到一顺风,顺风,那一到 h 就是 逆风,一到 h 就是 哦,一到 h 是 顺风,那 h 到一就是逆风二百二十五度, 然后一到 h 是 一百二十米,二和三,二到三与一到 h 的 方向相同。 第三个条件,三个条件,二到三与一到 h 的 横向相同,二到三,一到 h 的, 那就四十五度。好,再来看其他的条件, 各点之间不小于二十米,二十米,二十米加间隔 一点的相对高度是 a, a 是 二十米, b 是 二点的相对高度二十五米, c 是 三点的相对高度是相对地面的高度是三十米,四是二十五米。水平速度,水平速度二米每秒, 停止转弯,停止转弯,停止转弯,停留时间不做要求。好,这个就是这道题所有的哦,闭合并循环执行,闭合 闭合,循环次数没说 一 h 到一是一百二十米,那我们就用一百二十米来来做。 首先我们把 h 点点出来,然后画图,我们先画一个正方形, 二七零一百八, 嗯,变一下二和三的那个位置,一点的高度是二十米,二十米存二点的高度二十五米, 三点的高度三十米,四点的高度是二十五米存五点,五点的高度和一点一样二十米, 然后水平速度二米每秒。嗯,停止转弯。对,闭合闭合是否循环?循环没有指定次数。 好,接下来这个这个这个这个这个这个停止转弯,闭合循环全部弄完了, 开始弄他提的条件,先弄这个二到三的横向是四十五度,旋转好,旋转成功。 二到三的横向一到 h, 一 到 h 是 顺风也是四十五度,那 一到 h 是 顺风,也是四十五度,方位角是四十五度,覆盖起飞点距离一百二十米,添加好。最后一个是平移, 高级设置航线转换,航线平移在这参考点是起飞点, 把这个切换成度分秒,那就是精度是幺幺四度零六零六分 三十三秒,维度是二十二度三十八分五十一秒,平移好,平移完成,这道题就做完了。

嗯,好,大家好。嗯,今天我们讲到这个十二月二十七号河南零三的一个考试的真题,这个题呢是一个变种的这个蝴蝶形, 呃,就是也很少见吧?所以说给大家讲一下,呃,拿到这种题不要着急,这种题实际上是相对来说还会比较简单,他也不用什么旋转平移啊,这种他正方向很少的话,实际上没必要, 那边反而会麻烦一些,所以说,呃,就用最传统的方法去做这些东西。然后第一个我们先来看起飞点的条件,起飞点位于一点是 东偏北二十度,东偏北二十度的话就等于九十,减去二十至七十度, 七十度五十米一到 h, ok, 这个起飞点我们解决了以后呢,呃,我们就 看其他的,其他的它的文字上没有给更多的航向,但是它在图内给了一个 s, s 是 s 是 南,就是等于说往下走是一百八十度,一百八十度呢,那我们就可以推角度了,就是这条边是多少度,这条边等于顺时针走了六十度,那就等于就等于二百四十度, 五百四十度以后我们往后推,他就是减去一百八十度,等于六十度,就是一到二是六十度, 横向我们也解决了,然后我们就看看其他的,呃,第一个是横向,第二个是距离,现在等于说是他是直角三角形,这个是直角六十度所对的边是斜边的一半的话,那这个就是, 呃,这个就是八十米, 同理呢这个也是八十米,这两边,这两条边实际上是你可以用这个函数去求,但是我们不用去这个,我们到时候做图的时候在这 做一个辅助点,我们就可以把这些,呃,把这条边就求出来了。好,我们现在画图。 好,我们现在就画这个图,新建航线确定, 然后进去了以后,它这个起飞点是没有坐标的,所以说我们随便点一个一点,因为,呃, 因为这个我们到最后是可以这个再调整的。 ok, 然后我们看,我们看下一步,我们一到二,我们可以先画一个一到二的横向,是六十度的话,我们可以先画一个, 先画一个六十度、八十米。 嗯,这条线画出来以后,我们再再往上画四,六十度,四百米, 我们做出来辅助点以后呢,我们 现在做出来的这条线的话,我们现在要做这条从四到三的这个中点, 他们是一个点,就是我们辅助的那个二点到三点的这个横向,这个横向怎么求呢?因为往下是一百八十度,这是六十,这个也是六十,他等于逆时针转了六十,所以这个是一百二十度, 所以说我们从二要做到四,去做一个一百二十度八十米,三到四连到一起了以后呢,我们就可以把我们的服务点删掉, 这样就把这个序号回归给正常的图形。然后我们下一个就是做三到四,因为四到三我们刚求出来是一百二十度的话,那反方向的话加一百八就是三百度, 三百度 八十米,加上四十米等于一百二十米。那好,这个图我们到最后一步还可以那闭合,然后再看一下它的角度,这个就不用推了,六十九点三,二百一、 二百一十度,六十九点三,我们把闭合再再点掉,生成这个图就画完了,画完了以后我们不要忘了还有 设置起飞点,我们已经做过了,这个一到 h 就 相当于一点是七十度五十米, 在这里设置。 ok, 好 了,这个图我们就画完了,其他的什么转弯速度啊这些我们再设置或者高度。 行,今天就讲到这,你学会了吗?

欢迎来到地面站小课堂,今天要讲的是对称蝴蝶形,我们看一下上期的题型,先浏览一下题目给了什么条件。题目给了夹角条件,还有双筋纬度,但是没有告诉我们图形的航向,那么这个题我们该怎么做呢?先别急, 我们先来分析一下图形,图形边长一二等于三四等于一百米,图形所有内角均为六十度,这是什么意思呢?我们先把边长标上去, 一二和三四为一百米。我们来看一下图形一共有六个内角,题目说所有内角均为六十度,那我们把它的角度全部标上六十度,这时候我们可以看出左右两边三角形都是由三个内角为六十度的等边三角形构成,那么中心点到四个行点的距离都为一百米。 好了,边长和角度都知道了,那我们怎么算图形的横向呢?其实题目条件已经给出来了, 只不过隐藏在条件里面了,那到底是在哪个条件呢?我们来看一下题目条件给了 h 点和 e 点的经纬度, 这里我们不能直接看出来它和横向有什么关系,那要怎么做呢?这时候我们只能在软件上进行画图了。首先第一步先把 h 点位置确定好,这里我们直接把 h 点的经纬度输入进去,再把 h 点定位到图形中心,这时候在空白处生成一点, 然后在行点列表里修改一点的经纬度,这样我们就可以确定 h 到一的横向了,此时我们就得到 h 到一的横向为九十度了 啊,距离我们不用管,经纬度数对就行。好了,我们再看一下题目给的夹角条件,角 h 一 二等于四十五度,夹角朝向图形外侧,这个要怎么算横向呢? 别急,我们先来找起非点的位置。题目给了角 h 一 二等于四十五度,我们需要在图形上把角度标出来,这时候我们就看了 h 点在一二左边可以形成四十五度加角, h 点在一二右边也可以形成四十五度加角,那 h 点到底在哪边呢?别忘了,题目要求加角朝向图形外侧,那这句话是什么意思呢?嗯,我们先来看一下什么是图形外侧,什么是图形内侧。 图形航线封闭起来的区域叫做内侧,这里我们用蓝色区域表示,那么航线以外的没有标注颜色的区域都是图形的外侧,那么这就很明显了,右边的夹角朝向图形内侧, 左边的夹角朝向图形外侧,所以我们就可以直接排除 h 点在一二右边这个位置了。好了, h 点的位置已经确定了,那这个四十五度夹角有什么用呢?刚才我们已经在软件上画出 h 到一的横向为九十度,那么图形的横向怎么求呢? 我们已经知道 h 到一的横向为九十度,那么一到 h 的 横向就是九十度,加上一百八十度就等于两百七十度。关键步骤来了,我们用一到 h 的 横向两百七十度向右旋转四十五度,此时一到二的横向就等于一到 h 横向两百七十度,加上四十五度,就等于三百一十五度。 这下你终于知道图形的横向应该怎么来了吧? oh, my god! 好了,这下我们就可以把剩余航线的横向求出来了,刚才我们已经分析,图形的内角都是六十度,那么这个外角是等于一百二十度,二到三的横向就等于一到二的横向三百一十五度,加上外角一百二十度就等于四百三十五度。这个时候就需要注意了, 要是算出来的横向角度大于三百六十度,所以四百三十五度减去三百六十度就等于七十五度, 那么二到三的横向就为七十五度。然后我们看一下,三到四的横向和一到二的横向相同,在这里我们就不用再算横向了,直接照抄就行。 四到一的横向我们就用三百一十五度减去这个外角一百二十度,就等于一百九十五度。到这里图形所有横向都找出来了, 我们把边长标上去,现在就可以开始画图了。前面我们已经把 h 到一的航线画出来了,这里我们就不用再重新画了。图形航向我们已经分析出来,现在直接抄进去就行。 一到二为三百一十五度一百米,二到三为七十五度两百米,三到四为三百一十五度一百米,四到一为一百九十五度两百米,这样图形就画好了。 最后我们把其他参数修改一下,题目要求起飞高度是航线飞行高度的一半,航线高度为一百五十米,那么起飞高度就是一百五十的一半,也就是七十五米,我们直接按要求修改就行。水平速度为十四点四千米每小时, 垂直速度为十点八千米每小时,软件上的只能输入米每秒,那这个速度我们要怎么换算呢?这里我们可以用软件自带的换算工具进行换算,我们打开左边这个速度换算工具,题目给的水平速度是十四点四千米每小时, 垂直速度为十点八千米每小时,我们直接把数据输入进去,就可以转换成单位为米每秒的速度了。 那么十四点四千米每小时转换就得四米每秒,十点八千米每小时转换就得三米每秒。当然我们也可以用电脑自带的计算器进行换算,十四点四除以三点六就等于四,十点八除以三点六就等于三,至于为什么要除以三点六, 这个小学数学速度单位换算就已经学过了啊,这里我们不再进行探讨了,我们只要记住除以三点六就可以了。好了,那么水平速度就是四米每秒,垂直速度就是三米每秒,转弯方式为定点转弯,悬停时间为三秒。 旁线闭合,我们已经手动闭合了,这里就不再自动闭合了。循环模式,我们看一下,题目要求执行五次,那循环这里我们应该填多少次呢? 这里就要求我们熟悉自己使用的地面站软件的循环逻辑了。凌动地面站执行五次,那么飞机就绕着图形航线飞行五圈, 循环次数我们不能写五次,因为飞机飞的第一圈不属于循环次数。那为什么呢?这里如果我们选择不循环,那么飞机也会执行一圈,所以执行次数不等于循环次数。 执行五次,那么循环次数就只能写四次哦。华科尔地面站除外,这里我们就不再探讨。如果题目给的是循环五圈,那么循环次数我们就可以直接写五次,到这里你应该知道循环和执行的区别了吧, 所以在这里执行五次,那么循环就写四次。题目要求任务完成后原地悬停,因为图形航线是闭合的,飞机执行完所有航线任务后会飞回到一点, 此时一点和五点就是重合的题目航线的最后一个航点是五点,所以执行完任务后,飞机就会在五点进行悬停。这里结束行为我们就选就地悬停,悬停点就选择五点。当然如果题目要求执行完任务后返航,那么结束行为就选返航,返航点就选起飞点, 这里我们知道就行了。好了,到这里题目所有参数我们都修改好了,最后我们还要看一下题目,给了一个注是本套考提起非典和返航点在同一位置 写在飞机图标上,这句话是什么意思呢?这里灵动地面站画图的时候没有这个飞机图标,这个我们可以直接忽略,像汉昆林克地面站这种有飞机图标的,画完图之后检查一下飞机图标是否在同一位置,这里就不再探讨了。平时我们做题要多注意一些细节, 这样考试的时候我们才不会疏忽题目给的条件。好了,自己回去多加练习吧。最后别忘了关注主播,解锁更多知识点。

今天给大家讲解无人机地面站基础题之蝴蝶形,从解析到绘图,带你吃透无人机的核心考点。 打开题目也是一样的,咱们把相应的步骤写到我们的题目上。第一步咱们需要去明确我们图形的角和边,大家可以看到我们的角一角二角三角四是等于四十五度的,咱们来简单的进行标注一下,对吧?然后我们的一四是等于八十的, 那么咱们可以把我们的一三二四看做一个正方形,连接一下一三和二四,那我们的一 三二四,我们就用正方形来画图,那么咱们是不是能够得到我们的二四等于八十米,二三等于八十米,我们的一三也等于八十,这个地方咱们来进行我们的第二步,我们来画图, 画图是不是需要知道我们的横向和距离,对吧?好,咱们这道题呢,它有两种不同的画图方式,主播现在一一来给大家列举来第一种咱们的常规画图法,常规画图的咱们就用横向去画,那么大家都可以知道我们的 一三和我们的二三都等于八十,那我们的一到二是不是就有八十倍根号二,一到二就等于八十倍根号二来咱们开始画图。 好,那么首先我们是不是要先找一到二的航向?一到二,咱们在起点处做一个十字坐标,一到二的起点是不是一号点,那么咱们在起点处做十字坐标 九十,那我们一到二是不是因为角一,是不是就是四十五度,然后距离是八十倍根号二米,然后我们的二到三,咱们的二到三是不是在二处做十字坐标,零度九十,这里是不是一百八?那我们的二到三是不是就是往南一百八十度八十米。好,咱们的三到一, 咱们的三到四,那我们由于我们的角三是等于四十五度的,那么零度九十二百七,那么我们的三到四是不是就是三百六来减一个四十五度,三百六减一个四十五度,对不对?那就是我们的三百一十五度八十倍根号二米,然后我们的四到一, 同样的它也是往南往南是一百八十度八十米。好,这是第一种方法,咱们先把它画在地面站软件上。好,咱们打开我们地面站的软件,新建一条航线,任意来画一点我们的 h 到一, 画完之后咱们来进行图形的绘画。咱们刚刚是有计算,我们的一到二呢是四十五度八十倍,根号二米,大家可以用计算器算一下八十倍根号二,也就是八十乘以一点四幺四,是等于我们的一百一十三点一二。 保存,咱们来插入我们的一到二,然后我们的二到三是我们往南一百八十度八十米,然后三到四是我们的三百一十五度,也是我们的八十倍根号二米幺幺三点幺二, 点击添加,然后我们来进行四到一的闭合,也是一百八十度,然后八十米,这个就是我们常规作图的一个方法。好,现在咱们来用我们第二种方法,我们的借点三法,我们来连接我们的一到三 和我们的二到四,借点三点。好,大家可以看到咱们可以怎么去画?可以先画我们的一到三, 然后去画我们的三到二,这样会得出我们的一到二。先画一到三,大家可以看到我们的一到三 是不是往东九十度八十米,三到二是不是往北零度八十米?我们画完之后把我们的三号点删掉,就得到了我们的一到二,对吧?然后咱们一到二画完了之后,我们继续来,我们画我们的一到二,画完了我们来画我们的 二到三。二到三,我们是不是往南走,是不是一百八十度八十米?用这个方法呢?咱们就不用去计算我们一到二的一个横向和距离了,也是非常方便的。我们画完二到三之后,我们是不是需要画三到四,画三到四呢?咱们也是用同样的方法,可以先画我们的三到一, 然后再画三到四,然后再画我们的四到一。画我们的三到四呢?我们可以先画三到一,再画我们的一到四,然后最后把我们的一号点给删掉,就得到了我们的三到四,大家可以看到我们的三到一。怎么画三到一? 往西走二百七十度八十米,然后我们的一到四,往北走零度八十米,然后画完了之后,咱们把我们的一号点给删掉。我们可以利用我们的三到一和我们的一到四,得到我们的三到四,然后咱们再去画我们的四到一,再去画四到一, 我们的四到一就是一百八十度八十米。好,现在咱们把这个方法画在地面站上,给大家演示一下。好,现在咱们用借点删点法,再给大家演示一遍做题的方法。先清空我们的行垫,也是一样的,先任意插入一点 h 到一, 然后咱们的一到二先画一到三,一到三是九十度八十米,点击添加,然后再画我们的二到三往北零度八十米,点击添加,然后咱们将我们的二号点删掉,把二号点删掉, 你看我们的一到二就画出来了,咱们就不用去求一到二的边长和横向了,咱们继续我们的二到三是一百八十度八十米添加,然后我们的三到四呢,也可以用同样的方法,先画三到一,二百七十度八十米,再画我们的一到四,零度 八十米添加好,咱们把我们的这个点给删掉。好,大家可以看到我们的航线就闭合了,三到四就画出来了,最后我们进行四到一的闭合,也是一样的,一百八十度八十米 添加好,咱们的航线就闭合了,这就是我们借点删点的一个画图的方法。进入我们的第三步,我们来进行我们图形的旋转,旋转呢,咱们要去找题目当中的横向条件呢,是在我们的条件五,在这里 找到我们航向两个字,它告诉我们二一边的航向是一百八十度。好,咱们现在对我们的航线进行一个整体的旋转,咱们进行航向的旋转,找到我们的来到我们的航线设置,找到我们的航线旋转 我们的二到一是一百八十度,选择二到一,选择二到一,一百八十度,确定好,咱们的图形就旋转完了。好,咱们旋转之后来完成我们的第四步,来画我们的起飞点,咱们做起飞点就要去用起飞点的条件, 大家可以看到咱们起飞点的条件,在我们的条件三和条件四,条件三告诉我们起飞点位于一点振动,那么就是一到 h 振动是不是九十度, 对吧?然后他又告诉我们一点到起飞点的距离为二十五米,距离为二十五米。好,咱们把起飞点画到地面站软件上。好,咱们来到我们相对坐标编辑器去画我们的起飞点一到 h 是 九十度二十五米,选择我们的坐标点一九十度二十五米, 然后去覆盖 h 点,点击添加好咱们的起飞点就会画完成了。好的,画完我们的起飞点之后呢,我们来做我们的第五步改条件。大家可以看到我们的条件呢是高度等于二十米, 我们的纵像素度等于两米,每秒停留的时间等于两秒,然后它是闭合循环,我们来到我们的航线设置修改我们相应的条件高为二十,然后我们的纵像素度两米,每秒 停留时间两秒,闭合循环,选择闭合,选择循环,那我们这道题就做完了。

好,我们来看一下这个圆形的题啊,包含了一个最近常说的一个假角 啊。首先我们先点个圆心啊,点个圆心,然后我们看第一个条件,角 h 一 二等于一百度啊,这个,然后横点为十二个啊,然后这个里边这个圆形它没有画横点,我们可以直接随机设一个,设一个假设,这里往下是一点,然后二点、 三点啊,四点、五点、六点啊,这个样子啊,角 h 一 二的这个夹角是一百度,那我们用直线连起来一百度,大概这个这么大一百度,我们写个 h 起飞点,然后距离二百米,标志上啊,因为出现在外侧啊,所以画的时候一定要画到外侧。 然后看第二个条件,半径是起飞点与一点距离到二分之一,这个二百米啊,就是起飞点到一的距离,那么这个圆的半径就是二百乘以二分之一,半径就是一百, 然后行点为十二个。我们做这个题啊,首先我们要知道圆的这个一圈是多少度啊?有三百六十度啊,走一圈圆就是一个三百六十度,然后我们要把这个三百六十度啊划分为十二个十二份啊,就用三百六除以十二,那他一个圆心角就是三十度三十度。 我们再看第四个条件,一点位于二点的西偏北三十五度方向啊,西二百七偏北,顺时针转用二百七加上三十五就是三百零五度。三百零五,那么这个三百零五度就是二到一的方向,二到一的方向三百零五度,那么一到二的方向就是多少,一百二十五度, 一百二十五度啊,减个一百八,一百八就可以啊,然后我们可以根据一到二的横向来算出来一到 h 的 横向啊,一到二是一百二十五度,然后假角又是一百度,我们就可以逆时针旋转啊,用一百二十五减去一百度,那就是一到 h, 一 到 h 就是 二十五度,那 h 到一呢?反过来我们就可以算出来 h 到一的横向是多少度啊? 多少度?二百零五度啊,二百零五度,好, s 到一,我们知道了,接下来我们算这个图形,图形里面的横向啊, 首先 h 到一之后,我们要飞往二点啊,飞往二点,那么这个我们应该怎么做呢?我们假设这个圆心是 p 啊,然后我们刚才把这个这一份的圆心角算出来是三十度啊,三十度,那这里的假角是多少度啊? 知道多少度,就是用一个圆,一个三角形啊,它的内角和是一百八十度啊,然后这一 p 到二和 p 到一又是圆的半径,这两个相等,所以这是一个等腰三角形。然后我们用一百八减去三十度啊,就是这两个角的和,我们再除以二,就是其中一个角啊,就是七十五度, 七十五度。然后现在我们知道一到二去加上七十五度,就是用一百二十五加上七十五,那么一到 p 的 方向就是多少? 二百米,二百度,二百度,然后一到 p 啊,出来了,好像出来了,我们就可以算出来 p 到一,因为我们要用 p 到一的方向去顺时针加上这个三十度啊,就是 p 到零, p 到一的方向就是二十度,二十度,我们用二百减一百八就二十度,好, p 到一知道了,我们再加上这个内角就是 五十,那 p 到二的方向就是五十度,然后我们再做图 h 到一,然后再到 p, 然后再从 p 点做二点,然后到这一步之后把 p 点删掉, h 一 二这一段航线就出来了,出来之后一到二的距离啊,他也就知道了啊。然后我们就可以用我们的领克的地面站中的夹角啊, 去这个输入一百五,输上这两个角的和,然后输入一到二的距离,一直生成这个圆就可以出来了啊,可以出来了。

第一站又挂了甘肃零三的蝴蝶,到底怎么画呀?针对进行甘肃零三变种蝴蝶,一到二点一百米,三到四等于一百六十米,难死了多少兄弟?以下步骤直接拿下第一步,正北图我知道一四平行,一二三对角线垂直,但是怎么画呀? 九十度方向做一到二,打上中心点,二点零度,八十度方向打上五号点,最后手动闭合删除二点三四兑换,需要更多干货的小伙伴记得一。
