北京一五五新款于零零幺幺幺三幺二电控维修，电控俗称 pu， 这是装在二零二一款以上车型的电控，该电控的结构更加紧凑，技术含量更高，功能更多。下面我们来看一下这款电控里面的结构 好，打开以后呢，我们可以发现它比老款的更加紧凑。这边是交流脉冲部分，俗称 o v c o v c 的 下面呢是 d c， d c 啊，就是这么一块 小电瓶充电的模块啊，那它的左边呢，是我们的电机控制器，俗称 m c u 啊，我们把它拿掉 啊，拿掉以后再下面呢它是 i g b t 好， 是电机驱动器好，它的总体结构呢，就是这样子，那如果呢， 你的电控呢？是因为碰撞导致啊，像这些外观损坏啊，像这些都是客户送过来的，因为碰撞这些全部撞坏掉了啊，这些全部撞坏掉， 这些全部撞坏掉啊，他的电控型号是 e 零零幺幺幺三幺二，如果遇到这种情况呢，我们就只要更换一个壳体好，这个问题就解决了，有需要的联系福建漳州勇哥。

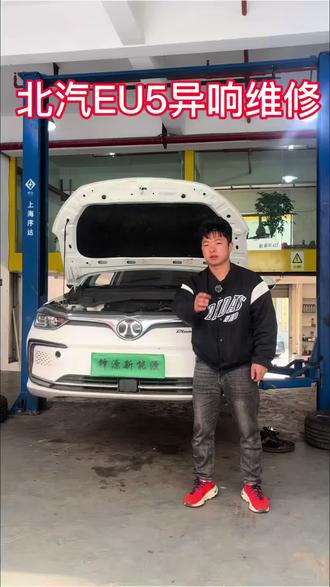

来喽，今天来了一台北汽 u 五，然后这台车是什么个情况？他之前开着开着底盘上就有异响了，然后没及时处理，来看一下他下肢臂已经裂掉了，然后他没及时处理，你看下肢臂都裂了， 两个都裂了，然后这个半轴油已经全部漏掉了，也没处理，然后现在拖的越来越严重，导致差速器、电机轴承全部损坏。然后我们看一下 电机差速器已经拆下，然后来看一下这轴承全部已经损坏。 提醒各位车主，新年遇到问题要及时处理，不能一拖再拖，避免造成更大的损失，修新年还是要找专业高效靠谱的， nice。

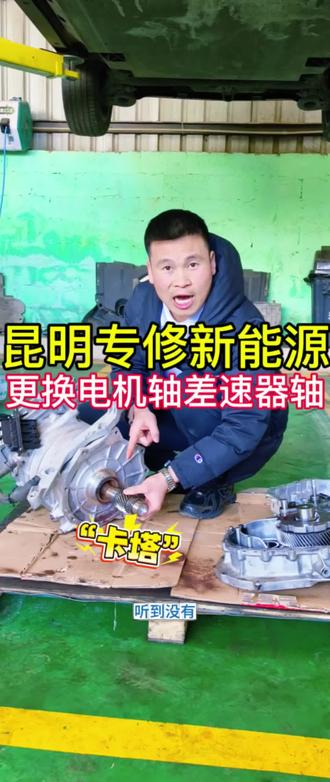

听到没有？咔嚓咔嚓的响声，北汽 e 五这个问题查找到了，咱们过来看一下是哪里问题，就是因为他这个输轴一轴，还有这个驱动电机里面的轴。来过来镜头过来看一下，看到没有？他这个轴直接全部磨平掉了，看到没有？上面磨的烂的，现在已经平掉了，肯定起步的时候都会响啊。你包括这个里面， 这里面花键里面全部都磨坏完了，你看一下这个啊，下面这磨的全部铁粉全部是从这里面倒出来的。所以咱们新能源汽车如果说是差速器有异响，电机异响都可以咨询咱们大派头，咱们大派头呢都可以帮大家精准的找出问题，精准的处理好问题，新能源汽车有问题找大派头。

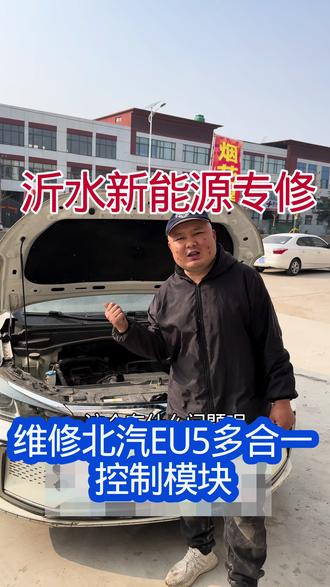

这个车麻烦了哈。这个车什么问题呢？就是不上电，不显示 red， 呃，挂挡没法挂挡，挂挡不足， 经检查就是他的电机控制器坏了哈。维修的难点呢，就是这个电机控制器跟 ocdcdc 还有 p d u 集成在了这么一个大箱子里边，叫多合一么块， 如果在四 s 店的话，这种情况可能要换这个多合一的模块，费用的话那就高多了哈。在咱这边呢，为了给客户省的事，再打开维修一下，看能搞定吧哈。这个一 u 五的多合一模块我们已经拆下来了哈，就大概这么大个东西，嗯，我已经拆过量过了哈，给大家演示一下 啊。这个是他的上盖放一边，这个是他的上层板，我们把上层板拿掉，因为不是上层板的问题，那个他报的故障是优向上桥。什么故障？我忘了，大概就是 优向上桥这么一个故障点啊，所以说我们根据故障提示直接，嗯，直接就是找到他的 功率驱动板，就是下面这个功率 igbt 的 功率功率驱动板，我们把它拿出来吧， 拿出来看一下，拿出来之后它就长这个样子。下边这些点是散热的，因为底下通防冻液的。这里还有防冻液呢这里是通防冻液散热的，它主要就是给 igbt 模块散热，我们现在根据它的提示量一下 它的驱动，呃，驱动 app 啊，它报的是优享，呃，这个就是 u v w， u v w 无论从哪边，那中间肯定是 v， 所以 我们直接从中间下手，从这里就能看到啊，看到这个这两个引脚这两个引脚和这两个引脚这两个引脚， 呃，这两个引脚，这两个引脚都是 igbt 的 引脚，我们直接测中间这个优项的 igbt 模模块的引脚啊， 哎，导通的，翻过标笔来，哎，也是导通的，看这边，哎，导通的，哎，这边也是导通的，这说明这个 igbt 模块击穿了，百分之百击穿了，我们再量一下它的 u u v 和 u 向和 w 向， 而不导通这边也是不导通的啊，所以说百分之百可以确定就是就是它的这个 igb igbt 模块击穿了， 呃，但是单独如果单独换这个这个管子的话确实不好换。呃，这好像是英菲灵的 igbt 模块不好换，我们现在给出的方案呢，就是直接换掉它的功率驱动板，就是它的 igbt， 就是 这个东西吧，直接给它换掉， 换，单换那么一个模块总比换这个多合一强吧，是吧？嗯，单独换一个模块就可以解决他这个车不上电，呃，上不了电不行驶的问题。现在我们就开始安装这个新的啊，两个是一模一样的，这个是坏的，这个是好的啊，现在就开始安装， 怎么拆的，怎么装回去就可以了。嗯，现在一点点复原就可以了啊。好，就说这些。大家好，我是城北专修新能源的大周师傅，修车养车关注我，包全了啊。

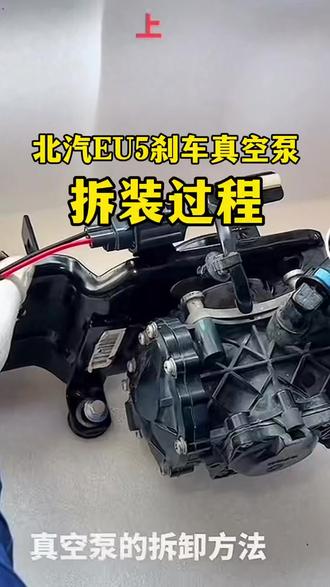

首先呢我要给车上的电门电关掉啊，电门关掉，电门关掉后，我们车升起来以后，我们要把电啊，这是给真空泵供电的，按住按住按下去以后，这个地方有按下去，然后这个拔出来啊，这个电门拔出来了，然后这个呢？充气接接气头啊，这个要按下去，然后把它拔掉 啊，这就是这个。后面我们要拆螺丝，拆螺丝还没有下来，我们一定要把旧的螺钉卸下来，新泵千万不要说把泵给螺丝直接兑换，因为这两个螺钉 新的泵你不要，尽量不要用旧的钉，因为你打到时候拧的时候拧不正，拧不正的话就会对噪音声音会有影响，你拧不到底，所以说我们要把旧的钉拆下来，正确的方式是按压的。我先给喷一下啊， 这样的话津一津啊，你可以多津一点，这样的话我们就钉，用点小工具啊，小工具这个东西卡在下面 看，这样也就可以了，可以给它拔出来，用斜力给它拔出来，或者说呢，你用开水烫啊，用烧热水壶烧点开水一烫，相当好拔，不然的话这个很硬，尤其天气冷 好，我们把它拔掉了，记住啊，四个钉一定要拔到旧钉，新泵，切记把这个钉给拆掉，很多人把这个钉拆了以后，哎呀说怎么声音大了，是因为你钉一拆以后啊，这个整体泵的下半部分和上半部分他已经产生分离了，所以他在再次装的时候，你的力肯定达不到二十牛的力的，到时候他这个噪音 装不垂直，垂直度不好，他就产生引擎噪音。新泵，所以说我们特意强调了不能拆拆钉啊，不然我们配新钉的就没有意义了。这样装的时候我们可以给这个橡胶垫呢抹点抹点润滑油，这样就比较好装一点 啊，对准好位置啊，抹点润滑油和润滑剂啊，这样我们对好位置啊，原来位置记好是这样的，还是这样搞清楚啊？这样我们对准好四个位置，四个孔位对准好以后啊，两边用一起压，你看非常轻松。

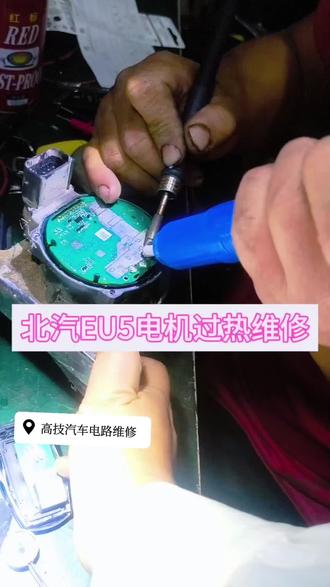

啊，今天店里来了一台北汽 u 五的一个车，那给它装上去之后报这个电机过热故障了，这个电机过热经过我们检查发现呢是这个电机电脑板的问题，也是这个车的一个 通病来的，我们基本上每个月都要修几台这种就是电机过热，修好了之后我们给他处理一下，然后这个车就这样搞定了，我们都是现场修，基本上就是过来二十分钟就能够交车回去。 大家如果有这种啊，北汽 u 五啊，新能源车电电机问题啊，都可以开过来，然后现场当场维修，二十分钟交车。

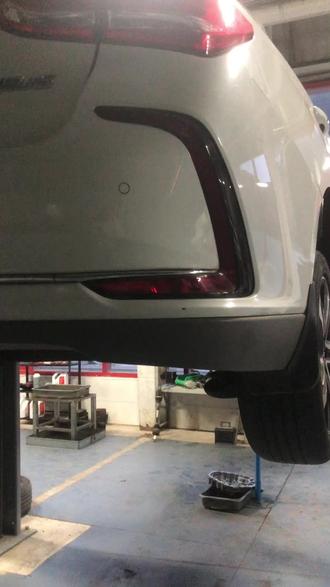

天到店一台北汽 e 五客户反馈是行驶过程中点击有咯咯的声音， 目前正在拆解维修新能源，无论是控制器、驱动电机还是续航问题，都可以来找我。

北汽 e 五绝热漏电，找了两三天的故障，终于找到了，把最容易发生漏电的位置动力电池拆下来检测了两次， 不漏电。之前呢我们是测的这个，从这过来，这是总正，五号电池最后一块电池总正，然后这是第一号电池的总负，这两个绝热组织都在二百和五百兆五左右，绝热组织是绝对达标的。今天的翻工的原因呢，就是说是不是看这件鞋子啊？ 从这出来以后，经过这个两个总动力母线，一直到这，是不是这节的线，因为这有块铁片 啊，是不是这个绝缘组织不达标？今天也测了这个，这条线也达标，有五百兆，然后看这里哈，这个黑色的胶，这是重新做的密封电机最后打开和电控的连接也不漏电，三项， u v w 三项也不漏电， 最终确定就是这这个插口没插，这个插口没插，这因为有护锁，我现在把护锁解通了，就相当于这个插上去了。这个是水暖式加热器，就是给电池加热的，电控加热的，跌冷的时候这个就工作量相当的大，这个坏了，你看车子可以正常启动了。 昨天我拆的电池电机都检测了，往上一装就爆，就有故障，看现在啊，一个故障灯都没有了。

北汽一五到店说胎压不显示的胎压喘气坏了，拆下轮胎换喘气，其实很简单，喘气装在这里，然后把旧的拆出来，不要了，给他们装上我们的新的啊，新的就这么安装好，然后再装回轮胎， 拿出我们的胎压匹配仪，进入胎压维修，点折这个 y， 选择中国车型。北汽新能源手动选择一，一五选择这个年份啊，进入之后整个传感器激活，选择左前轮，对着汽嘴按一下这个信号键，出来这个数字就代表激活成功啊，然后右前轮还是这个顺序啊，右前轮激活 出来数字就代表激活完成我们的右后轮紧跟的最后一个左后轮，这个顺序千万不能乱啊， 如果乱了之后，到时候装好这个显示的位置就不对称了。现在上车插好数据线，按这个 n 键返回，选择传感器学习，选择 obd 学习，再点 y， 再点 y 确定一下啊，数据正在交互中，大概等一分钟左右啊，正在数据交互，按一下这个 f 一 obd 学习完成，他压数字就能显示正常了。

下来了，但是这个螺钉要从那个支架上面下，还没有下来，我们一定要把旧的螺钉卸下来，新泵千万不要说把泵给螺丝直接兑换，因为这两个螺钉 新的泵你不要，尽量不要用旧的，旧的钉，因为你打到时候拧的时候拧不正，拧不正的话就会对噪音声音会有影响，因为拧不到底，所以说我们要把旧的钉拆下来，正确的方式是按压的，我先给它喷一下， 这样的话我们旧钉用点小工具啊，小工具这个东西卡在下面 看，这样也就可以了，可以给它拔出来，用斜力给它拔出来，或者说呢，你用开水烫啊，用烧热水壶烧点开水一烫，相当好拔，不然的话这个很硬，尤其天气冷。 好我给它拔掉了，记住啊，四个钉一定要拔掉心泵，切记把这个钉给拆掉。很多人把钉拆了以后装，哎呀说怎么声音大了，是因为你钉一拆以后啊，这个整体泵的下半部分和上半部分它已经产生分离了，所以它在再次装的时候，你的力肯定达不到二十米的力的，到时候它这个噪音 装不垂直，垂直度不好，他就把你进行放音新爆。所以说我们特意强调了不能拆，拆钉啊，不然我们配新钉的就没有意义了，这样装的时候我们可以给这个橡胶垫呢抹点油，稍微抹点润滑油，这样就比较好装一点啊，对准好位置啊，抹点润滑油和润滑剂啊， 这样我们对好位置啊，原来位置记好是这样的，还是这样搞清楚啊，这样我们对准好四个位置，四个孔位对准好以后啊，两边用一起的，你看非常轻松。

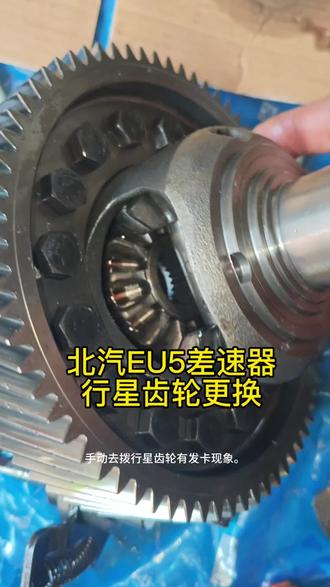

今天拖车到店，一台北汽 e u 五车主反馈，底盘下面嘭的一声，车辆就不走了。到店我们检查发现左前半轴已脱落，后悬质断裂来这种情况都是差速器行星齿轮卡死造成的， 拆下差速器分解开，手动去拨行星齿轮有发卡现象。其实这种情况都是后悬质损坏，长期不更换所导致的，后悬质烂了就会有晃动，两边半轴受力不均匀，造成差速器 行星齿轮间隙过大。如果你的爱车加速减速都有轻微的顿挫感，就需要及时更换或旋置，以免因小失大。东莞寮步相军新能源在您身边的北汽新能源专修店。

好的各位车友大家好，北汽新能源 e 五一八一九款方向助力管柱维修测试，这一条管柱是准备发往陕西省西安市，现在呢，我们已经把这个原车的扭矩传感器做了更换， 下面我们要做发货前的最后测试，好测试一下他的力气，左右非常均衡，好，往左打很轻盈，往右打也很轻盈，有需要维修置换购买的欢迎联系福建漳州勇哥。好。

今天我们简单的看一下北汽 u 五的一些常用功能，快充口的话是在车头前方解锁情况下，我们轻按面板就弹开了，这边有个卡扣，我们进行一拨，如果插不到底的话，我们检查一下是不是这个挡住了，我们看下其他别的功能，慢充口的话是在车内， 在座椅的下面轻轻一勾就打开了，那脉冲的话我们用的不是很多，我们看下内饰的一些功能，后视镜调节的话是在左边，膝盖前方 一个旋钮， l 是 左边， r 的 话是右边，我们调到位的话就像游戏拨杆一样，上下拨动就 ok 了，然后这个是高度调节。北汽 u 五后备箱没有按钮，如果乘客放行李，我们要注意要按一下这个按钮，它就打开了就 ok 了。然后喇叭 这个是大灯，这个是雨刮，然后这些按键就调声音的一些常用功能，然后这边显示屏的话，基本上面就是用来做一个倒车影像，其他也没有什么别的功能。然后这个是空调出风口，大家注意了，空调出风口的话，在开启状态下，我们可以通过手动锁止啊，有些老铁的话， 呃，打开空调没有风，可能是这里没有操作对调啊，下边的话就风量大小还有温度调节，然后应急灯在这里，然后这边有两个 usb 接口，一个点烟器，就专门拿来充电的 啊，然后下边的这个是换挡的一个区域，我们踩住刹车旋钮档，把 n 档、 r 档、 d 档，停车的话，我们按一下 p 档，下面这个 b 加 b 减，还有 s 的 话是控制这个车辆的一个动能回收， 我这边这个是行人提示，没啥鸟用啊。下面这边这个是电子手刹养成一个停车往上拉， 然后起步往下按，然后这边的话是一个杯架，杯架里面的话是有个电池的一个感应区域，如果电这个钥匙没有电了，我们可以把钥匙放在这个里面，试着打一下火，然后及时的去更换电池，电池也不贵，两三块钱。然后这个是他的一个钥匙， 很简单，锁车，解锁解锁，然后后备箱打开，这个是寻车功能，锁了车以后我们去地下车库找车，就按这个按钮，然后 当车没电了啊，我们轻轻一按这个小按钮，它的机械钥匙就弹出来了，我们就用这个机械钥匙来把车打开。北汽 u 五的功能其实很简单，如果有啥不懂的话都可以咨询，谢谢。
