挑战，每天讲透一个电工知识点！今天是交流接触器接线方法，想要成为一名专业电工，这个交流接触器接线方法你一定要知道。交流接触器用字母 km 表示，它是利用电磁吸力来控制电流电路通断的电磁开关核心作用是小电流控制大电流。电路 由主触点、辅助触点线圈组成，线圈由 a 一 和 a 二组成。主触点 l 一、 l 二 l 二三式进线端接三箱电源。 t 一 t 二 t 三式出线端接三箱电机。 辅助触点一般用于控制回路，分为两种，一种是常开 and o， 常用于自锁。另一种是常 bnc， 常用于互锁。我们给线圈接上电源，通电后， 线圈产生磁场，接触器就会吸合，吸合了主回路才接通，电机才能正常运行。你记住了吗？记不住的点赞关注，多看几遍！

你连交流接触器接线都不会，还说自己精通电工？电工交流接触器用字母 k m 表示，由主触点、辅助触点、线圈组成。主触点 l 一、 l 二、 l 三是进线端接三项电源， t 一、 t 二、 t 三是出线端接三项电机。辅助触点一般常用于控制回路，分为两种，一种是常开， n、 o 常用于自锁， 另一种是常闭， n、 c 常用于互锁。而线圈由 a 一 和 a 二组成。我们给线圈接上电源，接通后，线圈产生磁场，接触器就会吸合，吸合了主回路才接通，电机才能正常运行。你学会了吗？想学习电工的可以留言关注星星老师！

这就是交流接触器，首先我们要看一下磁力线圈电压，我这个是两百二十伏的接线柱， a 一 和 a 二就是磁力线圈的两端， 我先给 a 一 和 a 二接上两百二十伏电源， 合闸后接触器吸合，分闸后接触器断开。也就是说只要我们给接触器线圈提供一个合适的电源，接触器就会工作。 如果想控制这个电源，我们在线路上加一个开关即可。这是自复位式按钮开关，我们利用它的常开触点控制接触器的电源。先把火线剪断，得到两个线头， 把这两个线头连接到按钮开关常开触点的两段， 这样一个点动线路就完成了。按下按钮开关，接触器吸合松开后，接触器断开。 接下来说一下主线路吧，平时我很少介绍主线路，因为过于简单，分别从断路器输出三根线连接到接触器主触点输入端， l 一、 l 二、 l 三 电机的三根线连接到接触器主触点输出端， t 一、 t 二、 t 三， 现在测试一下。按下按钮开关，接触器吸合电机运转， 松开后，接触器断开，电机停止，这就是点动控制线路，但不是一个完整的线路，实际应用还需要加入保护线路。后续的视频中再给大家分享。

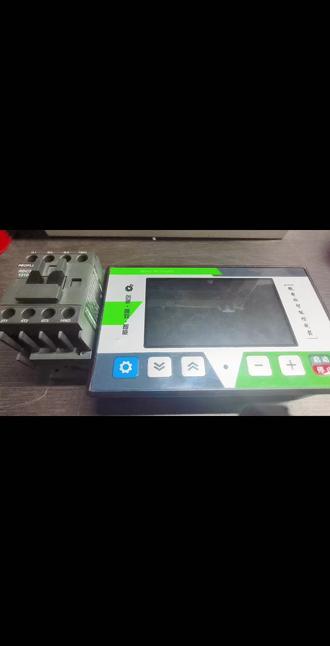

这期视频来教大家我们这个控制器如何去接这个交流接触器。 一般来说我们控制器的每路的额定载功率啊，都是在几百瓦左右，一旦超过我们控制器的这个额定功率，那我们如果要接大的风机或者说电机，就要用上我们这个交流接触器。 然后这个接线呢也是比较简单的，首先我们看一下交流接触器这边啊，他这里有最顶上有 l 一、 l 二、 l 三，然后 t 一、 t 二、 t 三这边，那这上面这个端子呢？他这里是这三个 是给这个接触器供电的，也就是给你负责电机供电的。然后下面这部分呢， t 一、 t 二、 t 三呢，那是给你接这个负载用的，那你如果是二百二十伏的单向的电机，那你就随便选两个端口来接，如果是三项电机的话，就要接三根线了。 然后这边在接触器的侧边啊，有一个 a 一 和 a 二的两个控制线圈端口，这里呢就是要接两根线接到我们控制器的接线端上，这里 a 一 a 二 这两根线延伸到我们控制器的这个送料端口啊，就假设我们现在是有一个很大的送料电机需要我们去驱动了， 好，我们现在接线已经完成了，我们来看一下 l 一 和 l 二这里，这里出来了两根线， 是这边是一个插头，待会用来给接触器还有那个下面的风机来供电用的。下面 t 一 t 二这里两根线是我们连到了这个风机上面， 现在我们通电给大家演示一下啊，我们接的是送料，然后我控制器上输出一个信号，送料现在启动了接触器吸合，风机开始运行， 然后当我们送料停止的时候，接触器弹开这个地方，可以看到它这个吸合和弹开，然后风机停止运行。

每天学一电工技能，一分钟快速学会交流。接触器，这两个接触器是同款，右边是我拆开的内部实拍。接触器通常由三个部分组成， 线圈、主触点、辅助触点。这是接触器的线圈，线圈电压是两百二十伏，为什么这个线圈有四个接线柱，上面和下面是通的， 就是方便接线工作原理就是电生死。当 a 一 a 二线圈得电之后，产生磁场，这个铁芯就会吸合上面的铁芯，从而带动这个触电动作。 这个就是接触器的主触点，上面三个和下面三个，也就是 l 一、 l 二、 l 三和 t 一、 t 二、 t 三。如果接触器输入端接个三相电源，输出端接电机，接触器线圈一通电，主触点就熄合，电机就工作了。 现在来看这个辅助触点，辅助触点一般用来接控制电路。上面这两个是常开，按 no， 下面两个是常闭按 c。 常开和常闭怎么理解呢？当接触器在没通电的情况下，常开是断开的，常闭是闭合的。 当接触器线圈一通电，常开就接通了，长臂就断开了。假如我想用常开控制一个灯，常开十三，接火线，常开十四，接到灯，接触器线圈通电，灯就会亮。

变频器和电机之间到底能不能用接触器？这个问题看来争议还是比较多的，这一次我就详细的说一下什么工况能用接触器，什么工况不能用接触器，以及怎样使用它。 首先讲一下接触器在变频器上方的这个图，这个图也是我们大家经常在说明书上看到的图，但是本图与说明书还是有区别的，说明书上没有这个短接线， 也就是说明书上允许你在变频器的上方加接触器，它的前提条件是变频器的启动端子没有短接。接触器加在变频器上方是可以用于变频器的电源的送电和断电 不能用于变频器的启停。变频器的通电断电与启停是两回事，原因就是变频器在上电之后，他需要有一定的充电时间，不可能马上就启动。 如果我们把变频器的启动端子先短接，然后通过接触器对变频器进行上电启动的话，次数多了也会损坏变频器的。如果每天有几十次的操作，变频器就会损坏 在这个电路中。我们将接触器吸合以后，使用变频器的启动端子对变频器进行启停的操作，就不会损坏变频器，每天几十次几百次都可以。 大家疑问最大的就是将接触器放在变频器和电机之间是否可以呢？大多数的说明书中都没有这样的电路，但是在实际的应用中是可以的。 如果是单台变频器带一台电机，变频器和电机之间就没有必要加一个接触器，完全可以通过操作变频器来对电机进行操作。 但是在实际的工况当中需要切换的时候，也就是本例中需要对变频和功频进行切换的时候，就不得不在变频器和电机之间加入接触器， 也只能这样做才能够实现切换的工艺。即便是这样，图二的这个图也是错误的，是被禁止的。 为什么呢？因为在公平的这个线路当中，他直接连接到了变频器的这个输出端子上，如果使用公平的时候，这个公平接触器吸合通电，电机通电， 变频器虽然不通电，不带电，但是这个公平的电会进到变频器的端子里， 这样就会烧毁变频器。这也就证明了在公频变频切换的时候，变频器和电机之间加一个接触器是必须的， 但是图二的这个接触器加的位置不对，把这个接触器应该上移加到这个位置，也就是图三的这个图，这个图就是对的，这个图就是将接触器加到了这个位置， 通过这个接触器将公频电隔离开来，在控制电路中将 km 一 和 km 二这两个接触器进行互锁，这样就使得公频运行时， km 二接触器吸合， km 一 接触器断开， 公频的电就无法进入到变频器。在变频运行时， km 一 吸合，变频器通电，正常运行，控制电机公频的接触器 km 二断开。 这里需要注意的一点是，变频器在运行，也就是它有电压输出时，对 km 一 进行吸合，会导致有电流的冲击， 容易报警，所以这里是使用了 km 一 这个接触器的一个常开的辅助触点，就是在这里用它来给变频器启动端子一个启动信号。在变频接触器的主触点吸合的同时，变频器启动 输出。如果有条件，大家可以在控制电路中设计一个延时电路，先让 km 一 吸合，然后再给变频器启动。信号在停止时，先给变频器停止信号，再让 km 一 断开。 本例中这个同时熄合同时断开是最低要求，也是可以的，需要把变频器的参数设置为自由停机，这样在停机时他就不会报警。 本例只是用主电路的电路图来说明接触器在变频器和电机之间的使用方法，并没有给出。控制电路 在实际使用时要有控制电路。控制电路是用于控制接触器的线圈，通过转换开关、按钮、继电器等等来控制接触器，这里就不再赘述。

如果你连交流接触器怎么接线？还不会赶紧跟我来认识一下吧。交流接触器主要分为主触点、辅助触点以及线圈，那么主触点 l 一， l 二， l 三主要接三项电源，下面 t 一、 t 二， t 三主要接三项电机 辅助触点 n o 接自锁， n c 接互锁，还有线圈 a 一 和 a 二，电压等级分为二百二、三百八、三十六伏，那么接线的时候呢，一定要看清楚这个电压等级 啊。那么接触器的原理呢？主要就是啊，通过线圈的这个供电来实现呢线路的这个通断。

大家好，这里是周口电工电路，看下，这是交流接触器的线圈， a 一 a 二，它是会吸合的，把 a 一 a 二接向线 空开，推上去，交流接触器得电线圈吸合，线圈一直的电会一直吸合， 加上一个按钮，变成点动，把线从中间剪开，加上按钮 剪线接线， 重复接线接线， 接完了 空开，推上去实验一下， 按下按钮吸合，松开按钮复位， 这就是点动线路。感谢大家的观看。

一秒钟学会连锁，来连锁，就是第一个接触器先吸合，第二个才能吸合。如果第一个没有吸合之前哈，第二个是不能吸合的，你怎么按都没有反应。但目前的话，您看第二个呢，是可以直接吸合的，这就不对，我们只需要把它这个火线拆出来， 在他没有熄火之前，你按第二个是没有反应的，只有第一个先熄火之后第二个的火线才能接通，才能让他熄火。您看哈，其实非常简单，只需要把他这个火线接到第一个接触器的 n o 常开点头上， 再利用他的粗线接到我们第二个接触器线圈 ar 就 可以啊，这样就可以了。 您现在按第二个按钮是不是没有反应？因为第一个接触器没有吸合，他这个常开出点是断开的，只有您先让第一个吸合，之后他这个常开闭合，这个时候你按第二开关才有反应，这就是连锁。

接触器又又又不吸合了怎么办？一分钟带你了解！先查电源，防止缺项，电源没有问题，下一步查负荷， 负荷三项也是平衡的，三相平衡证明电机没有问题，这样就说明主回路是好的。那就重点查询控制线路，一般控制线路出问题的比较多， 敞开墙壁都有电源，搞错了等会解释。这里不应该用电笔查询，因为控制回路有感应电，电笔查询容易误导。突然看到保险亮灯了，这里说明控制回路的保险丝烧了，换一个保险试试。 按着启动按钮也没反应，会不会是启动按钮坏了？用前行表打到风鸣档测下通断，平均按十下启动按钮才会接通一次，说明启动按钮处点不灵敏，可能是进灰或者坏了，这里更换一个启动按钮试试。 好了我们送电。按下启动按钮没有问题，关注肖工，我们下期见！

这是一个电机，而这就是它在原理图上的样子。如果我们从电源处接 l 一 二三三根火线到电机的 u v w 三相，它就会开始旋转。当然直接这样接肯定是不安全的，所以我们会拿一个 q f 空气断路器串联到这个电路上，这样我们就可以通过推拉闸来控制电机的运转了。 但是通过推拉闸的方式来控制还是不太方便，所以我们要用到交流接触器，将它串联到电机回路中，串联在电机回路上，这个符号是交流接触器的主触点， 只要它吸合电路就可以导通，除却用手按压的方式。怎样让它自己导通呢？答案是给它的线圈，也就是 a 一 a 二两个端子通电。在原理图上，它的线圈长这样一个小方块。交流接触器可以看作一个可以远程控制电路通断的一个开关，因为我们只要拿掉接到它线圈的一根线，在任意地方放一个开关按钮， 从空开出来，串联上这个开关的常开触点到它的线圈，就可以使用这个开关来控制接触器线圈通电，进而控制电机运转。现在我们按一下电机就动一下， 那有什么按一下就可以让电机一直动的办法吗？当然，交流接触器除了主触点和线圈之外，还有辅助触点。 我这里使用的交流接触器有一对常开触点以及一对长臂触点，辅助触点随主触点一同动作， 所以我们只需要把它的常开辅助触点并连到开关的两侧，就可以在按下按钮之后，给电流提供另外一条回路，即使松开按钮之后，电机也能持续运转，这就是接触器自锁。但是现在要关上，只有拉闸， 所以我们要拿出一个按钮，用它的长臂触点串联在启动按钮之前，这样一个简单的自锁回路就接出来了，学会了吗？

干电工这么久，电机启动还只会用一种方式，你笨蛋，难怪一启动就烧接触器总跳闸。听理工讲，第一种，全压直接启动，小功率电机专用，启动快，成本低，就是启动电流大。第二种， 金三角启动，中小型电机，轻载空载，用它启动电流只有直起的三分之一，大幅度降低电网冲击。第三种， 变压器降压启动，中载电机用它比新三角转矩大，启动完直接切全压。第四种，软启动器启动 经阀管控，电压平滑，启动不冲击电流转矩都能精准控制，就是成本偏高。第五种，变频器启动功能最全能，无级调速 启停全程可控，就是结构最复杂，成本最高。别慌，五种电机启动方式全给你讲透了！你平时用的最多的是哪一种呢？评论区扣序号哦！

大家好，最近很多同学私信我说我们的自锁控制电路还不是很熟，也不是很懂，那么接下来我来带领大家把这个线路 接一遍。首先我们拿到电路图，找对图上面所有的原件的位置，第一个两个控制电路的熔断器， fu 一， fu 二在这两个热继电器长臂触点在这个位置。 sb 一， 停止按钮，我们用红色的按钮，用它的长臂触点，用 n c 的 这一组启动按钮 s、 b 三常开，我们用黄色按钮 s b 三， n o 这一组 接触器的常开辅助触点。十三十四，我们用接触器的这一组 n o 常开出点接触器的线圈 a 一 在这里， a 二在这个位置。好，我们把所有的原件都找到定位之后，我们开始来一步步的接线，跟着我一起来。首先第一步从 fu 一 熔断器第一个接线输出进 热继电器长臂九六进热继电器的九六端子在这里。接下来从九五输出 连线至停止按钮的进线，热继电器的九五输出接线至停止按钮长 b n o 的 进线，我们上进下出这个端子进，这个端子出，然后把它接出来，上进下出，出来之后导线往下面进。 s b 三常开按钮的进线端，那么 s b 三按钮是这一个 s b 三的常开出点是这一组，那我们接上端进线端，上进下出， 把它出现接出来。 s b 三上进下出，出来之后接到接触器线圈的 a 一 交流接触器线圈的 a 一 在底部这个位置，把它连进去，竖着串联的接到 a 一 的接完了，接下来把 a 二线圈 a 二接线点接到第二个熔断器接触器的线圈 a 二在下端，在这个位置将它连到熔断器，第二个作为线圈的回路端 好，竖着这一条线路连完。接下来我们来接 s b 三常开和接触器常开的连线。我们将 s b 三的进线端与交流接触器常开的进线端十三 相连，从 s b 三的进线端连线出来。 s b 三按钮的常开进线端，上进下出，上面是进线接到接触器常开辅助触点的十三号端子。啊，十三的没连，那我们就接这一边的 接四十三和四十四，四十三为进线。这一条连好之后，我们连下端 sp 三常开的出线端与交流接触器常开的出线端进行连接， sp 三的出线端在这里将线连到接触器常开的出线端四十四， 好，这个时候并连的两条线已经接完，我们的控制电路的导向已经接完啊，接下来可以用万用表进行检测，将万用表打到电阻档，表笔放置两个熔断器， 按一下启动按钮，测到电阻值，控制电路正常。接下来继续测量，按一下接触器，测到线圈电阻，电路正常。接下来通电试验，接通电源开关，按下启动按钮，接触器熄合，自锁，停止按钮， 接触器断开电路，完成。自锁电路我们已经做完了，你学会了吗？没有关注的关注一下，后续更多精彩课程分享给大家。

今天来了解一下接触器自锁电路的相关知识。把零线接到接触器 a 一， 火线接 a 二，这里上下的两个 a 二是连通的，通上电接触器吸合断电即松开，把火线剪断，接到启动按钮的常开触点通上电，按下按钮，接触器吸合， 松开按钮就停止运行，此时不能实现持续运行。要想自锁，就从接触器的 n o 十三引出一根线，连接到按钮长开点，再将 n o 十四接到 a r， 接好线通上电，按下按钮，再松开接触器也能保持吸合。如果还想实现停止控制，就把火线剪断，再接上一个停止按钮， 接好后通电就能正常启停设备。最后加上电机断路器，黄、绿、红三根线分别接到接触器的，要一、要二要三，再接入电机通上电，就能通过自锁线路控制电机启动和停止了。这就是自锁电路，你学会了吗？

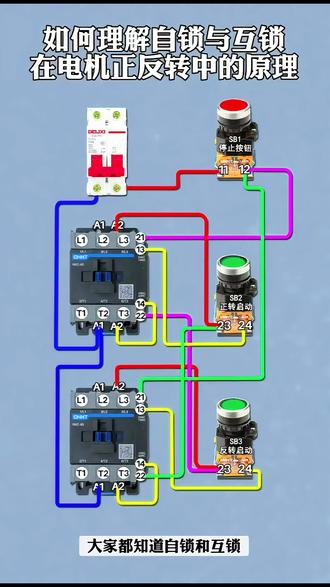

大家都知道自锁和互锁在电机中的应用原理吗？我们会用到两个交流接触器，它们都有一组用来自锁的常开辅助触点和一组用来互锁的常闭辅助触点， 其中一个控制正转，另一个控制反转。上面和下面的 a 一 和 a 二是连通的，可以看作一个点。接下来我们看看如何接线。 首先从火线出发，接停止按钮，再接启动按钮，接着从启动按钮出现，接到交流接触器的 a 二端子，再从 a e 接到零线，完成回路，此时是点动，控制正转接触器， 接着将启动按钮并连在正转接触器的常开触点。十三、十四，正转接触器自锁就接好了。打开电闸，按下启动按钮，红色线导通，松开按钮后，电流不从红色线流动，而从黄色线持续给正转交流接触器供电，实现自锁。反转。这边也是同样的接法， 还有一个大家容易忽略的点，按下正转启动后，再按反转启动，两个接触器会一起启动，如果这样操作的话，会导致三相电短路， 是十分危险的，所以这里需要互锁，让正转和反转相互制约。那么该如何接线呢？就是把各自的启动按钮与对方的长臂触点串联，当反转启动时，反转的触点会断开， 也就是正转的启动线被断开，按下按钮也无法再启动。另一边，同理你学会了吗？大家点点关注，后续更新更多电路控制知识。
