大家好,我是魏师傅,六角带灯船形开关怎样接线?这种开关相当于两个独立的开关组合在一起,通过按动按键控制用电器的接通和断开,同时按键指示灯在通电的时候点亮,断电的时候熄灭。看一下内部的结构, 六个角中其中两个黄颜色角是接电源零线的,也就是用电器的输出端,另外两个角在按动开关的时候导通和断开,控制电源火线的中间连接,用电器的输入端 和黄色角形成回路边上的连接电源火线,然后接上灯,用另一组好的开关看一下船形开关是怎样工作的。插上零线端子,插上火线端子 中间连接灯线的一端灯线,另一端接零线,固定好零线,再固定好火线,打开空开电源,按动开关灯和指示灯亮, 关闭开关灯和指示灯灭。其中一组开关带电的时候,另一组开关是不导通的。
粉丝4263获赞2.2万

现在这个电机是顺时针方向旋转,朋友们大家好,今天呢我来给大家分享一个直流电机正反转的接线, 现在呢你看我把这个线路图已经画好了,这边呢是三伏的电池电源,这中间呢是一个三位开关,这边是一个电机, 现在这个我们分析一下这个电路。这个三位开关是六角中间位的时候,他是互相不接通的,这边接通的时候这两组是同时动作的, 这一组和这一组接通正电源从这过来,然后到这从这过来, 过来以后到这回到腹肌,这呢就是电机呢是这个方向转动,然后我们把这个放在中间的时候呢,它是不通的, 当这个掰到这个位置的时候,就是这两组这一组和这一组是通的,通过以后呢他的这个走向是这样的,正电源过来通过这,然后到这 这样过来,过来以后,这样就形成一个回路,就是等于是把电机就是反向接电。刚才呢是这边接正,这边接负,现在我们这个推到这边以后 后呢就是反过来了,底下接上,上面接负,所以他这个电极就反转。现在我们来做一个实际的给大家演示一下,这是一个 三伏的直流电机,是一个减速电机,这呢就是一个六角三位开关,三个位置 啊,这样打过来是一个位,中间是一个位,这打过来又是一个位,这个是一个纽扣电池放在这里边的。现在呢我们把这个几根线按照图纸我们连接一下,就是这个六角开关, 中间呢两个是接电机的,我们首先把电机的两根线给他焊上去,焊到中间, 这个焊好了,然后我们再焊这一根, 现在电机给他焊上去了,然后我们把这个连接电源的线给他焊一下,这边这根线焊到这, 这根线焊好了来还有一根线,我们把这根线再焊一下, 这边是焊这个, 现在我们按照这个图纸把线都焊好了,再把这个电通上去,这个夹上, 这就是剪好以后,我们这个放在中间是不通电的位置, 我们把这个电池的开关打开,我们打开一,现在这个电机是顺时针方向旋转,放在中间就是停,我们再放在二的位置, 现在电机是反转的。好了今天的视频就到这,谢谢大家收看,拜拜。


小电筒带灯的三角全形开关怎么接线?其实很简单,但是如果我们把线接错了,会引起两个问题,第一个就是开关一打开,家里就跳闸了, 第二个开关一打开,这边灯亮的,但是后面的负载后面的电器不能正常工作,所以现在我来跟大家分享一下。 比如我们来看一下这种带灯的三角全新开关,像这种一般的使用在取暖器、电热锅上面, 这个里面就是有一个指示灯,这边有三个角,但是我们仔细看可以发现这三个角的颜色有点不一样,这前面这个是个黄颜色的,这两个是个白色的。 像这种接线方法,也就是说像这个黄色的接零线,也就是说直接连接到指示灯呢其中的一个角, 像中间这个角一般是接负载,等于说这边连接到发热盘、加热丝等等。像最后这个角一般的是连接活线,这边是零线。这些方法大概就是这样子的, 等于说我们把这个开关打开了过后,这两个角就倒通了,火线就从这边直接到达负载,但是这火线也会到达指示灯的其中一个角, 零线也会到达指示灯那个角,所以说我们按下去过后,这边指示灯有个二百二十伏电压,所以他就会亮了,这边亮了,这边火线电压也输出来了。大概就像这样子的, 比如我们实际操作来接下线,首先找到它的二百二两根线,一个火线,一个零线, 首先我们把这火线给它接上去, 直接插到开关的最后一个角, 就像这样。然后我们再找一个负载,比如控制这个灯,我们可以把这个灯的其中的一根线接到开关的中间这个角, 就像这样, 这把 这个零线接到这黄色的这个角,我们可以把这个负载的零线全部并在一起。 一般的负载线零线都是公用的, 插到这里大概就像这样子,这线就接好了。比如我们通电试一下, 按一下开关,你们看这灯亮了,这个开关里面的只是 灯也亮了,关掉这边灭了,这边也灭了,负载也断电了, 是吧?原理大概就像这样, 所以说像这种带灯的三角穿线开关怎么接线?方法就这样子的,那如果我们把线接错了,把这个零线跟这个负载线对掉了,那我们一开 火线跟零线就碰线了,这样家里就会跳闸。那如果火线跟零线接错了,这样我们一开这个灯有个二百二十伏电压了,但是负载就不能工作,因为这边倒通的都是零线,你们学会了吗?

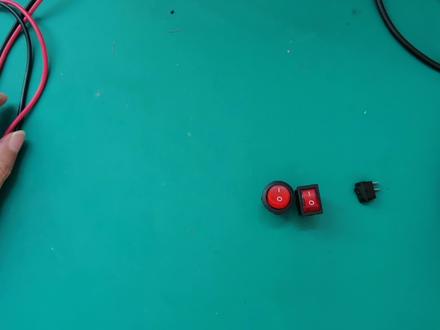

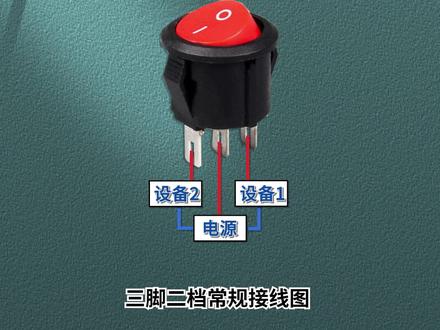

哈喽,朋友们,这期视频呢,咱们一块来研究一下这个传音开关,咱们看 这三个船形开关都不太一样啊,咱们看这个圆形的,这个圆形的呢是有三条腿,然后呢 带这个指示灯,这个呢是四条腿,也是带这个指示灯的,像这个就很普通了。呃,两条腿也没有这个指示灯,像这种带指示灯的,咱们怎么去接这个线? 咱们先看看这上面,这上面也没有这个接线的一个标识,他这上面只标了一个电压和电流,咱们如何去分辨哪个广角是接这个灯的?哪个广角是接这个这个开关的啊? 咱们先拿弯一秒给他量一下,咱把弯一秒打在这个分明档,咱们先量这个圆的,咱们先量这个两个管角吧,这两个管角是通的啊,咱们再量 这个,这个是没有反应不通啊,然后咱们把这个开关给他掰到这个位置,然后再两者两个关掉,这个这个时候呢就不通了,这边个呢也是不通的, 咱们再给他掰回来,再量下这两管脚还是通量,说明这两个管脚,这两个管脚呢就是开关,那管脚这个脚呢,咱们看一下这个, 这个角颜色都不一样,这个角呢就是接咱们这个零线的,就是接咱们这个指示灯的,单独给指示灯供了一个零线, 就是说说明什么呀?这个部位啊,咱们接一个输入,这个部位呢是输出,咱们把开关打开之后呢,这个指示灯点亮同时有输出, 怎么反过来接呢?就是指示灯常亮,这边个呢是输出。咱们再看看这个啊,这个又不太一样了,这个是四条腿的, 咱们仔细看一眼啊,看这上面有一,这个有两个小的银角,这就很明显了,这两个肯定是接这个指示灯的。呃,咱们量一下,咱们先量一下这两个角, 这两个角没有反应,咱们再量这两个,这两个也是没有反应啊,咱们量量这个, 这个是通的,再量这边个,这边也是通的。咱们把这个开关给他搬到这边个,再量一下,现在不通了,说明他这个是这两个角呢,就是开关, 他是一个双刀双头的。就是说什么意思啊?就说他这个零线给火线同时都是断开的,像这种呢就是只断开了一个火线, 这个呢就是说咱们这个部位呢接输入,这个部位呢接输出,就是这边接零下,这边接给火线,这边呢输出,然后把开关打开,这个同时输出,然后指示灯也点亮,反过来接一样就是指示灯常亮。 像这种开关啊,咱们怎么去识别他?呃,在什么位置是开,什么位置是关啊? 咱们看下它上面有两个小标识,一个是小竖杠,一个是小圆圈。其实这不是一个竖杠和圆圈啊,这是两个英文的一个缩写, 一个代表是输入,一个代表是输出,咱们不用这么去记,咱们有一个好的办法去记,咱们把它看成一个是一,一个是零。 这个一呢在数字电容中啊,就代表有的意思,这个零呢就代表没有的意思,就是一个是高,一个是高电瓶,一个是低电瓶,这个有的意思呢就代表是开的意思,就是一是开,零是关,零是没有。咱们这么去记呢,就好记, 这样啊,咱们我给大家接一个电啊,咱们看一下这个指示灯啊,咱们接这个圆的吧, 咱们把这个开关打在一的位置,就是开的位置,咱们这个部位呢给他接一个这个火线,然后呢咱们把这给他通上电,然后咱们接触一下他这个灯就会亮。 他们在 试一下这个四个特的啊,这个四个特的呢,咱们直接就咱们这么接吧,直接就接在这里 两个腿上,试着他这个指示灯啊,打开这个时候指示灯就会亮。 好了咱们这期视频呢就分享到这,喜欢的朋友关注一下,拜拜。

这种电炒锅常用的船形开关怎么接线呢?今天我用这个红色的开关和灯泡给大家演示一下船形开关,金色的接二百二的零线,旁边呢接二百二的火线, 最后一个插头接灯泡的一颗线,灯泡的另一颗线跟二边的零线相接就可以了。打开船形开关,指示灯亮,灯泡正常亮,关闭,船形开关全部熄灭,就是这么简单,你学会了吗?

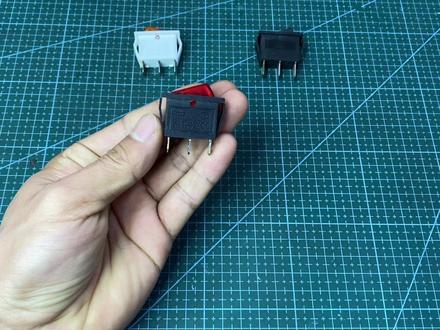

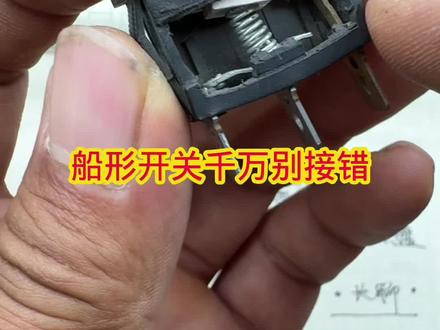

船型开关上面的三条线一定要注意,不能接错了,如果接错以后呢就会出现短路,这样是比较危险的,因为上面是有三个接线端子,他有零线也有火线,当你接错以后呢,就会零线和火线直接短路,所以说是比较危险的,他不像这种两个角的开关,可以随意接。 选中三个角的开关,我们在接的时候啊,先看一下上面的颜色是不一样的,这个黄颜色的,它是接零线的,这黄颜色呢,它也是上面的直灯上面的线,然后其他的这两条线呢,最左侧的这个是接火线的,它是火线的输入点, 然后中间的是接负载的,也就是说他是接用电设备的,在这呢我有一个拆开的让大家来看一下,就更加的直观了。你来看这个黄色的是接里边的指示灯,这一条线中间的角呢是接负载的,他也是接指示灯上面的线,而这个 呢是输入电,我们把开关打开后,你来看上面的触点,打开以后触点就闭合了,中间的负载他就有电了,同时呢指灯也有电,他也就亮了。如果我们在前面这两个角在接线的时候,接了一个零一个火,那么我们把开关打开后,是不是就灵活断路了,这样呢是比较危险的。
