氩弧焊折把练习方法

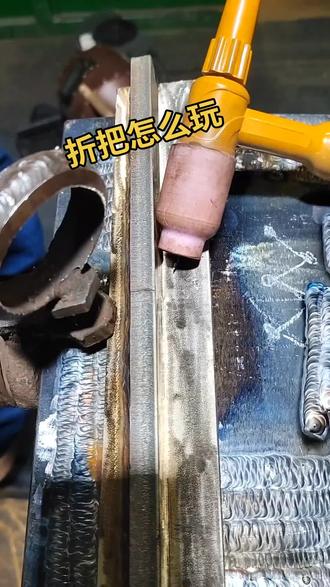

学完漂把之后，我们来学一下亚无焊的折把。首先焊枪的瓷嘴轻轻的搭接在木材上边，跟角焊缝的话，瓷嘴跟木材形成两个交接点。我们在焊接的时候，钨针上下摆动的时候，钨针向上摆动，上支点不动，下支点 贴着这个木材向前去滑行，摆动到最上边的时候钨针略做停顿，向下摆动的时候下指点不动，上指点向前去滑行，那连贯起来就是瓷嘴在上边通过两个支点交替的向前去滑行。焊接时保证电弧的长度一到两毫米， 焊墙角度后倾角保持在大约七十度左右，焊丝放置的位置，焊丝跟两个木材啊形成的对称的角度跟焊接方向形成的角度， 我们说大约在十五度到二十度左右。在焊接时啊不需要去送丝，通过焊枪向前焊接去自容焊丝， 在焊接时焊丝离钨针的距离大约三四毫米，要保证焊丝始终跟熔池的前沿连在一起，不要离开熔池。我们在起壶之后，先把熔池烧热，熔池烧热之后，把焊丝慢慢的去靠近电壶， 当电壶去融化焊丝之后，把融化的铁水带到溶池两侧，两侧略做停顿，中间速度略快。下面我们来看一下高清溶池。

大家好，今天给大家分享一期啊我们亚洲汉的平角汉的折把挤压的操作手法，那么什么是叫做折把挤压呢？折把挤压与我与我们的啊摇把有点类似啊，摇把是在 是在焊道啊两侧进行滚动向前进行焊接，那么我们的隔板要利用一个怎么样利用我们这个焊枪的圆弧啊，正好卡在这个呃脚焊缝的两侧进行 交替向前进行挤压啊，上下上啊，钨针打到上板数的时候啊， 就以下板处为基准点向下压，如果扔到下板处的时候，就以上板处为基准点向上压， 如此反复啊进行向前挤压操作。我们的钨针也是一样，与板材要有一个一至两毫米的高度啊，在你不打雾针的情况下，当然是越低越好，尽量控制在一毫米左右。我们乌吉的伸出来的长度也与我们的夹角有关 啊，也与我们的夹夹有关，如果你的乌镇的伸出的长度比较短，那么我们的焊枪的倾角就比较大，那么在挤压的时候啊，行走的速度就会很慢，那么你挤压的 频率就会要加快，那么如果说你的雾针伸出来的长度比较长，那么你的倾角会比较小，那么挤压的速度会非常的快啊，这个主要是根据个人选择，只要在合理的范围内啊，能够我们的压器能够很好的保 护我们的溶石不产生气孔就可以啊，我们的喷嘴是八号嘴，我们乌针的乌针伸出来长度尽量不要超过喷水的直径啊，如果超过喷嘴的直径，那么就会容易产生气孔。我们现在看一下高清溶石 烧的时候啊，我们的焊丝一定要在熔石的前端，不要将焊丝送到雾灯的下方，那样容易打雾灯。 这是我们利用折把挤压焊接后的成型效果啊，我们在折把挤压向两侧进行摆幅的时候，我们两侧要略微稍微停顿一下啊。好，有喜欢的朋友点赞关注一下。

想要学会法兰焊，一定要学会折把焊，那这期视频啊，再给大家分享一下这个法兰盘折把焊接的一个焊接技巧，咱们新手朋友啊，点赞收藏！首先第一步，想要学会折把，你一定要先学会使用大电流摇把焊， 你首先要学会使用大电流，如果你焊接折把的过程中，你采用的是小电流，你会发现你的这个铁水啊，母材两侧边线 不整齐，为什么？因为他铁水化不开，你的融合线就不容易卡齐，这是第一步，那么咱们的电流调到多大是最好的？记住我说的一句话，折把的电流啊，比这摇把和漂把都要大， 比如说我这个法兰大约十个毫米的，我这个管材大约八个毫米的，那我焊接的这个电流啊，选择在个两百左右为最佳， 如果说你是老手，咱们可以选一个多少两百二左右，因为电流越大，化的越流畅，这是第一步。第二步，我们焊接这个折把的时候啊，大家记住了啊，我们拿枪的这个姿势很重要啊， 千万注意啊，不要跟摇把一样，我用这个小拇指顶着这个焊枪去做这个摇把这个动作，你要是这样的话，你焊这个折把时候，你会发现你这个位置会特别的别扭，哎，这个手往上抬，枪抬不上去，所以咱们就要采用什么手法，采用 大刀式握枪，大刀式握枪手法就跟咱们摇把汉禁止使用这个手法似的啊，但是折把的话一定要用这个手法，但是要放松的去啊，不能这么使劲去握，使劲握的话这个胳膊会比较僵硬。再一个就是在咱们折的过程中啊，我这个枪是怎么往上抬的？ 我上侧停留时间长，下侧停留时间短，一二一，一二一，这样的话呢，你的铁水啊不容易往下坠，上侧这个母材的边线也不容易产生咬边，这是第二个， 这是一个两边停留的时间。还有一个是什么？就是咱们最关键的一个点，咱们的无针尖的长度，这个无针尖的长度啊，你在焊接时候一定要注意是什么？一定要采用长无针， 长一点比这短了好用，我不管用多长的乌针，我肯定要让我的乌针尖能压低电弧，是不是我用短乌针把电弧给他压低， 压低之后你看我这个角度是什么角度了？基本上是九十度，往后弯个二十度左右，你看我往前折，你会发现干折不走道，看到没有？干折不走道，怎么也不往前走，就是折在原地晃，越晃越高温，越高温，铁水越往下坠也容易打乌针。 所以说咱们这个无针的长度啊，很关键，咱们把他故意的给他拉长，拉的多长啊？拉成咱们这个焊枪角度为四十五度的一个角度要大于四十五度啊，不能采用四十五度，要大于四十五度一丁点，其实是最好用的一个角度 大于四十五度之后，你再去看你无针尖的高度，正好角度为四十五度，往后歪一点，咱们的无针尖的高度正好高于这个母材两万毫米，这就是最佳的一个。什么无针尖的长度？ 我焊接折把的过程中，我的焊丝应该是放在焊道的中间，还是放在上侧还是放在下侧， 很多时候都会选择放在中间，是不是人放在中间是不对的，咱们最好是放在中间，给他稍微偏上一点，就跟类似于红焊焊机一样，这样的话呢，你铁水往上带的时候啊，他容易铁水往上走，不容易出现这个铁水下绿的情况，一定要放在中间偏上， 放在中间的话容易出现这个铁锤下坠，是不是？你比如说你现在看我转角度啊，我不能说是枪跟着往前转，这个丝不动，你看丝不动，慢慢慢慢丝就成了一个垂直的角度了，是不是？这个角度是垂直的，那你会发现你加丝压根你就加不进去， 一定要注意，加丝的时候，咱们这个枪转的过程中，我的这个身子和这个丝也要跟着一直往后压，始终让我的焊丝头给他贴在母材上， 这个角度大约这个二十度左右是最好的。那接下来咱们把电流啊给它调到两百，咱们看一下我这个折法的高清容尺，看到这里的朋友，咱们点赞加关注。

身后。

大家好，我是老张，咱们很多朋友呢在练习中或者是工作中呢，都是喜欢用飘板， 但是如果你想焊接的速度快一点，成型均匀的话，就是采用折把去焊接，今天咱把折把的焊接技巧给大家分享一下，大家来一起看。 首先咱们在折把的时候，焊枪呢后方保持四十五度的夹角，然后再保持四十五度的情况下去调整无针的长度，无针 距离根部四个毫米就是合适的长度，为什么要调到四个毫米呢？正常咱们无论在摆动的时候稍根部的两个毫米，所以 咱们的焊缝呢会起来两个毫米的高度，无针尖还有距离咱们焊完的铁缝两个毫米，所以呢无针尖距离根部四个毫米就是合适的长度。 无针在摆动的时候摆到一侧，这边是一个支撑点摆到另一侧，另一个支撑点两侧呢交替的以锯齿形的向前摆动， 咱们摆动的时候摆动幅度不要过大，正常咱们每迈这一步的间距在一到两个毫米，如果你迈的步伐过大了，就容易出现铁水与母材之间融合不好。 咱们的手腕是采用里外的 去摆动，咱们焊工的力量主要就是集中在手腕上，然后这时候呢，咱们可以同时增加一个两个手的配合练习，每摆动一下 送一下丝，每摆动一下送一下丝，一个来回送一下丝，每次的送丝量就是两毫米到三个毫米，这样一边摆动一边送丝，练习下两个手的配合， 这就是咱们雅湖折把的练习要领，如果想学习焊接的朋友，给老张点点关注，咱们每天会给大家分享焊接技巧。

无汗的打底最容易出现的毛病呢就是折把折不动，或者呢是氧焊部位没有高度，首先呢组对缝隙要在三毫米到四毫米之间，要让焊丝很轻松的放下去。 氧焊部位六点至四点位置，咱们要让焊丝挑高泊口内壁两毫米左右，由于地球有引力作用，他就算铁锤下坠，他也可以保持一毫米的高度。四点至三点位置呢，焊丝挑高泊口一毫米左右， 同样的原理，两点至十二点位置，让焊丝有一半在坡口的上面，有一半在坡口的下面，这样呢也可以防止出现坠流。 压低乌脊，乌脊与熔池之间的距离控制在零点五毫米到一毫米左右，也就是说在不粘的情况下，压的越低越好，因为所有的铁水都是靠乌脊来带动，把瓷嘴靠到坡口的中间， 左右挤压，匀速的往前走，乌棘露出刺的长度不要太长，也不要太短，太长的话容易打乌棘，太短的话呢，乌棘带动不了铁水， 因为呢，所有的铁水都是靠乌棘来带动的，他不是哑气吹动的，所以说乌棘一定要带尖，同时呢要压低。视频，咱们采用的幺零八的管道，壁厚六毫米，焊接参考电流一百一，望对新手朋友能有所帮助。更多焊接知识欢迎关注主页视频，咱们下期再见！
