这是惠川 sv 六三零总限行四伏驱动器三百八十伏接线图,这张图其实是五千瓦到七点五千瓦四伏驱动器的,大家还记得上个视频最后一张图吗?那上个视频最后的这个图有没有发现什么问题吗? 我们来放大看一下,从这里我们可以看到这里标了个 ac 四百伏,还有下面这个一点五千瓦,我们可以知道这是一个三百八十伏一点五千瓦的驱动器,那为啥客户的接线却是单向两百二十伏的接线方式呢?有知道客户为啥这么接的吗? 大部分客户的接线方式都是这么接这么接这么接的。 rst 直接接三项三百八十伏供电, l e c 和 l 二 c 再接其中的两项三百八,为了接线方便,我们都是直接从 rst 里面的任意两项并过来, 它是用来给控制回路供电的,你学会了吗?下一期我们来讲脉冲接线到底怎么接?
粉丝4007获赞7568

一分钟教会你脉冲四伏如何接线。脉冲接线需要焊接 c n e 插头,这个是焊接好的插头,不管是 n p n 型还是 p n p 型脉冲接线都需要二十四伏供电。今天我们讲的是 n p n 型的四伏外部供电的接线方式, 找到针角三五四三三九,三十五焊接线接外部二十四伏,四十三焊接线接 plc 的 脉冲口, 三十九焊接线接 plc 的 方向口。那我们 plc 端如何接线呢?都需要注意什么呢? 供电肯定是要给的,二十四伏的供电上二十四伏,下零伏,然后就是脉冲和方向,一般外零接,脉冲外一接方向也就是四十三的焊接线接外零,三十九的焊接线接外一。 除了这些,还需要注意的是,公共端还需要接一个零伏,你学会了吗?记得收藏哦!

这是一张四伏驱动器的接线图,接下来我将一步一步教你如何接线。首先我们可以看到这是单向两百二十伏的,那我们需要的电源就是两根线,一火一零,下面这个电源滤波器,电磁接触器要不要接呢?一般项目都不用接, 这个就是接线端子,我们只需要给 l 一 和 l 二供一个交流,两百二十伏的供电就可以了。详细的接线操作上一个视频有介绍哦,这个 u v w 是 接电机线的顺序,一定要对,不然会报错的,接好线就是这个样子。 这个就是一个客户现场的接线,图中这个灰色的插头是编码器线,这个接口是一个异形口,我们一般接不错。这是另外一个客户的接线,看看有啥不同,我们下期接着讲。

这是会川 s v 六三零私服。哈喽,大家好,我是小象啊, s v 六三零那作为会川性价比之王的产品呢,一直是大家选用比较多的一款私服啊,同时也是我们代理商中出货量最大的热门款 啊。今天呢,小象就带大家全面拆解这款国产经济型私服的真实表现,为你的选型呢 提供一个最客观的一个参考。 s v 六三零呢,它的编码器精度啊,标配的是十八比特多圈绝对值编码器一圈的话呢,是二十六万两千一百四十四个脉冲 重复定位精度啊,达到正负零点零二,可记忆六万五千五百三十六个绝对位置啊,断电重启也无需回零。响应速度呢,是两千赫兹的速度环太宽啊,一毫秒内可以同步一百个轴。 同时呢,电机功率从零点零五千瓦到七点五千瓦全覆盖啊,载能力啊, 三倍的额定转矩啊,可维持三秒,两倍转矩可维持十秒啊,应对冲击负荷的游刃有余。 那说完优点呢,呃,缺点其实也有啊,呃,我总结的话是有两个点的,第一点就是最大的话呢,它只支持七点五千瓦的电机啊,就更加适合中小功率的场景。 第二点呢,是不支持西门子的 p n 通讯啊,需要 p n 通讯的话呢,就要换成我们会川的 sv 六六零 f 系列的师傅,这就是会川 sv 六三零师傅啊,他不是对参数的高端款啊,却是中小企业呀,通用设备的最优解, 务实抗噪啊,性价比拉满啊,追求稳定性啊,控制成本的朋友啊,这款就非常合适。

当尚未装置是继电器输入时,如图所示进行接线。这里以 doe 端子为例,尚未装置这一侧的继电器输入,务必接入蓄流二极管,否则可能损坏 do 端口。 当尚未装置为光藕输入时,如图所示进行接线。仍以 doe 端子为例,尚未装置这一侧的光藕输入,务必串联限流电阻, 否则可能损坏度端口。但尚未装置的光藕输入通常有限流电阻,例如某些型号的 plc 运动控制卡等。

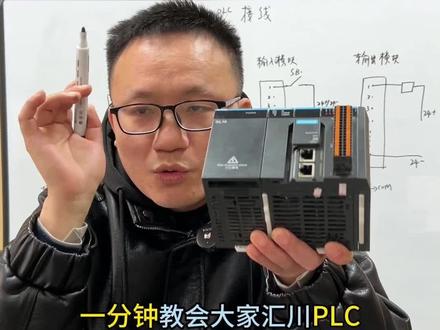

一分钟教会大家会穿 plc 怎么接线,首先我们来看一下这个就是我们会穿的三二零的这个 plc 啊。首先这个是我们的 cpu, 这个是输入模块,这个是输出模块,好, cpu 这一侧有三个端子,这一侧有三个端子,分别这一侧是四八五 a、 四八五 b, 然后这一侧的话是模二十四伏电源正极和二十四伏电源负极,这个就是给 plc 供电,好,然后我们来看一下这个输入模块的一个接线, 然后我们来看一下这次我们的一个按钮的一端接到我们的这个输入模块上面,另外一端接到我们的二十四伏的正极的时候,那么我们的九号端子就接到我们的二十四伏负极。那如果说我们的一个端子,这一侧接的二十负极 接到开关这样进去的时候,那么我们这一侧的九号端子就要接到二十伏的正极上面。好,这个就是我们的输入端子。然后我们来看一下我们输出端子,好,我们输出端子接到我们继电器的线圈,好,一侧接到我们继电器线圈的十三角, 十四角接到我们电源的这个二十四伏正极,好,我们九号端子是公共端子,接到我们二十四伏负极,好,大家学会了吗?
