电动机k21接线流程动画教程

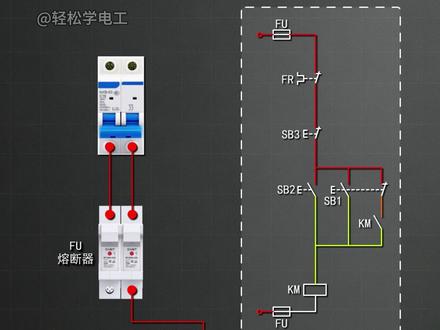

电源接入熔断器，熔断器输出到热继长臂触点热继长臂输出到停止按钮 s b 三长臂停止按钮输出，分别连接 s b 二长开， s b 一 长开和长臂，再从 s b 二长开输出连接 s b 一 长开接触器长开和线圈， s b 一 长开还连接到了 k m 一 长开输入，最后将电源接入线圈 a 一 完成接线。

大家好，今天我们来接一个点动带自锁的一个控制点，读考试必备。我们先看一下原理图，原理图它是电源下来经过热继，然后停止按钮，然后启动按钮两个，一个自锁，一个点动，然后经过线圈回到零伏，我们来实操， 嗯，我们先按零线，给接的零线，它是 a e， a e 的 话，我们先接到这个上面，然后火线出来，是经过热气电器，热气电器要接 n c m c 出来啊，好的，就这样子接上，然后热气出来接停止按钮，那我们直接接的是下一个， 直接解散啊，停止按钮处呢？他要接点动跟启动的一个按钮。好，我们直接接自锁，然后再接一个 点动，然后点动，我们连主触点都要接，然后点动跟自锁的按钮要一起接到线圈 a 二上面来，所以说我们两个并结啊， a 二， a 二要接到同一组上面来啊，然后我们点动的按钮，它是要接住错点， 刚好是接到这个 n o 上，然后 n o 是 出错的，我们接一个短接线点的 a 二， 好完成。就这样我们来测试一下， 打开电源，打开开关点动，那么一转手停止，它就停了，点动这锁连续运转，然后再按着停止按键 点，它自锁了，你再按它也没用，所以你要按着停止，第一个按钮是点动，点一下它就动作，第二个按钮是自锁连续运转，按停止。好，今天就就到这里，下期实物接线。

给大家讲一下低压电工 k 二一接线。首先我们考前准备工作有万用表、拨线钳、尖嘴钳、螺丝刀、验电笔。再次工作标识牌，禁止合闸，有人工作标识牌和有电危险标识牌。到做操作台第一步，首先要验电，保证操作台无电，然后我们开始可以正常工作。 首先拿到电路图，我们先看一下，这边为主线路，这边为控制线路，实际情况是主线路已经接好的，那咱只接控制线路， 根据电路图从控制线路轮断器出接交流，接热气电器，热气电器九五进，九六出， 九五进，九六出 热气电器出来的就我们就要进开关，开关这边是 s 一、 s 二、 s 三， s 一 里面有长闭和长开，首先我们要接长闭， s 的 长闭，长闭进 s 一 进， s 二出， s 二出来接 s、 b 二的长开， s、 b 二的长开镜，然后长开出 接交流出去，接出 a 一， a 一 进， a 二出， a 二出来接熔断起的另一端， 我们再从 s、 b 二的长开接线 到 s、 b 三的长开， 再从 s、 b 三的长开到 a 一、 s、 b 三的长闭处接交流接触器的长开触点十三、十四 转进十四处，十四处来接 a 一。 好，这样的话咱们控制线路接好了，那现在接主线路 幺一、幺二幺三 分别接幺三幺二幺一。 好，现在就是见证奇迹的时刻。 好，咱先首先是点动， 见证奇迹的时刻到了，联动， 联动。
