怎么关水塔浮球开关接线

你知道如何用浮球开关控制水泵实现自动启停吗？一起来看看。先将电源火线接到接触器主触点 l 一， 零线接 l 二，接触器的 t 一 和 t 二分别接水泵的火线与零线。浮球开关的黑色线接火线，蓝色线接到接触器线圈 a 二， 最后将线圈 a 一 直接接零线就完成了。通上电接触器吸合，水泵开始供水，浮球开关随水位升高到达一定高度后自动断开。接触器断开，水泵停止供水。你学会了吗？

大家好啊，今天呢我们来讲一下这个线缆式的浮球开关是如何去安装的，然后我们首先从这个盒子里面拿出这个配件，配件有一个重锤，包括我们这个整套的线缆浮球， 然后我们可以看一下哈，这个线缆浮球啊，总共有三条线，有蓝线、黑线以及棕线，这个黑线啊，它是中间线，然后无论怎么接它都是必须要接的。 然后我们看一下他的东线，东线呢是接原水，一般我们设备的原水是低液位保护水箱没水了之后啊，他是控制设备停机的，然后我们那个蓝线呢，是接这个纯水高位的，然后比如我们水箱满了之后啊，是防溢出的一个接法， 然后这个怎么接呢？我们把这个线直接从这个重锤穿过去就行。这个重锤这重锤的位置啊，就是控制我们浮球的一个水位， 然后这个浮球里面是有一个球，然后球落到内部呢，落到内部是一个控制方法，然后球朝下落到这个球的外侧，是一个控制方法。当我们这个水满了之后啊，这个他会慢慢的往上飘，飘飘，飘飘飘 会飘成这个样子，因为这个水锤在这坠着，拽着，他会飘成这个样子，当里面这个球一旦触底，他就会给一个信号，然后如果没水了，他这个会掉下去，水 垂下来之后会给另一个信号，是这么一个操控的一个过程，如果还有什么不懂的可以在主页联系我。

浮球液位开关作为最常用的工业仪表，在现场还是有很多工作人员对于接线的问题感觉到头大。这个是我们液位开关的接线端子，我们是三线制， 公共线为蓝线，绿线呢为高点，黑线为低点，如果想同时高低液位报警，把三根线接上即可，而且我们也会在接线盒的盖子上特别标明点关注，不迷路。

想让水泵实现自动启停供水，其实用一个浮球开关就能搞定，今天一步步教大家 先把电源火线接入接触器主触点 l 一， 零线接 l 二，再从接触器出现端 t 一 t 二引出一根线对应接好水泵的火线与零线，然后将浮球开关 黑色线接火线，蓝色线接到接触器线圈 a 二，最后把 a 一 直接接零线接线就完成了。送上电接触器线圈得电熄合，水泵开始供水。 浮球开关随水位升高到达一定高度后自动断开，接触器失电，水泵停止供水。你学会了吗？

怎么区分浮球开关的三根线？我砸开了一个浮球开关，我们来看一下上面的标注。这个黑色线呢，标注的是 com 啊，它是一个公共线。 这个棕色线呢，标注的是 a、 n、 o， 是 一个常开点。蓝色线呢，标注的是 a、 n、 c 是 一个长闭点。我们接供水电路呢，就是一个公共线，一个蓝色线。如果接排水电路呢，就是一个公共线，一个棕色线。

接下来为大家演示一下安装方法。黑线的是公共线，红线的是排水线，蓝线的是供水线。把线穿进重垂，放在需要的位置，重力球好固定好调节。 将水泵的火线与浮球的公共线，也就是黑色线相接，将电源的零线与水泵的零线相接， 用电工胶带缠绕浮球排水线、红色线的多余电线。注意务必使用电工胶带，确保用电安全。接线完成使用时，不可以让接头部分接触到水，以防触电。浮球供水演示。

昨天有个网友问我，浮球开关能控制变频器吗？当然能了，而且比按钮开关控制变频器还简单。因为浮球开关的设计很巧妙，浮球开关里有两组触点，一组常开，一组常闭。 浮球开关随水位飘起来后，铁球压住微动开关，使常闭触点断开。常开触点导通。 我们再看一下变频器外部端子，就是这一排，第一个是 m 零控制正转，第二个是 m 一 控制反转， 这两个端子与公共端 g n d 导通，就能启动变频器控制电机正转或反转。水泵电机是单方向运转的，不需要反转，所以我们只接 m 零即可。 浮球开关输出三根线，黑色线是公共端，棕色线是常开端，用于排水线路，蓝色线是长臂端，用于供水线路。我们先把黑色线接到外部段子 m 零， 蓝色线接到公共端 g n d。 先给大家演示供水线路， 启动变频器。首先恢复一下变频器出厂设置，按一下 mod 键显示 p 零，零，按向上键调到 p 七六， 按 enter 键进入，将参数调到九，按 enter 键保存并退出，这样我们就把变频器恢复到五十赫兹的出厂默认值。 我们还要设置一下 p 零一运转信号来源设定，调到 p 零一按按 alt 键进入，将参数调到，一 按 alt 键保存并退出。电机运转了。因为浮球开关默认状态下，长臂触点是导通的，随着水位上升，浮球开关断开，长臂触点电机逐步停止， 按按 mod 键返回主频率界面，现在显示的是五十赫兹水泵电机需要全频率运行，所以我没有接调整频率的电位器，默认设置下旋钮也调整不了，只能用上下键调整频率。 浮球开关落下后，变频器运行指示灯点亮，电机运转， 浮球开关飘起来后，电机停止，这就是供水运行的全过程。我们再看看排水线路的接线，方法很简单，浮球开关的蓝色线拆下来， 把棕色线接到公共端， g、 n、 d 端子我们再试一下。 浮球开关现在处于默认位置，随着水位上升，浮球开关飘起来后，常开触点导通变频器运行指示灯点亮，电机运转， 浮球开关落下来后，电机停止，排水过程和供水过程完全相反，这就是浮球开关控制变频器的方法。感谢大家的支持！

你知道如何用浮球开关控制水泵实现自动启停吗？一起来看看。先将电源火线接到接触器，主触点 l 一， 零线接 l 二，接触器的 t 一 和 t i 分 别接水泵的火线与零线。 浮球开关的黑色线接火线，蓝色线接到接触器线圈 a 暗，最后将线圈 a 一 直接接零线就完成了。通上电，接触器吸合，水泵开始供水，浮球开关随水位升高到达一定高度后自动断开。接触器断开，水泵停止供水，你学会了吗？

干电工要是连浮球开关控制单向水泵供水都不会，先别急，俺老孙三十秒教会你！ 首先把电源火线接近接触器上的 l 一 触点，零线接旁边的 l 二触点，从接触器的输出主触点端子引出两根线，一根接水泵的火线，另一根接水泵的零线，最后接浮球开关， 浮球的黑色线接火线，蓝色线接接触器的线圈 a 二，再把线圈 a 一 一直接连到零线上， 通上电试试。接触器吸合，水泵开始供水，浮球开关随着水位升高，到达一定高度之后，接触器就断开了，水泵停止供水。超省心！ 就这么几步，你学会了吗？学会了，点个赞！要是以后有考证或复审的疑问，随时来问，俺老孙给你一一解答！

说如何用浮球开关控制水泵实现自动启停，这你都不知道，你猪八戒戴眼镜装什么大学生呀，谁有你的呀？别打了，我说还不行吗？先将电源火线接到接触器主触点 le， 零线接 lr 接触器的 t 二端子分别接水泵的火线与零线。 再来看浮球开关，黑色线接火线，蓝色线接到接触器线圈 a 二，最后白一直接接零线，这样就接好线了。 通电后，接触器线圈得电吸和水泵启动供水，浮球开关随水位升高到达一定高度后自动断开。接触器断开，水泵停止供水，你学会了吗？

干电工连浮球开关控制水泵都不会，还好意思说自己是十年老电工？今天漫波就来告诉你， 先来接线，电源火线接到接触器主触点 l 一， 零线接 l 二，从接触器主触点引出两根线，分别接水泵的火线和零线，然后浮球开关黑色线接火线，蓝色线接接触器线圈 a 二，最后线圈 a 一 与零线相连，接线完成接通电源 接触器吸合，水泵开始供水，水位上升，浮球抬高到位置自动断开，接触器失电，水泵停止。你学会了吗？要是以后有电工考证或是复审的疑问，尽管来问我吧！

老铁们大家好，这个视频给大家介绍一下这个浮球开关，浮球开关呢用于控制水位，比方说我们做供水或者说排水， 首先呢先认识一下这个地方呢就是浮球，然后这里呢还有一个球，这个球的话我们叫重锤， 重垂呢，它主要起到一个固定线的作用啊，你可以看一下我画的这个草图哈，这个地方线从这里垂下来，这个地方就重垂，他这个比较重哈，把这个线呢坠在这个地方，或者说固定在这个地方，这样的话，当水位上升的时候啊，这个球才能竖起来， 对不对？比如说水位上升的时候啊，他这样子，这样子才能竖起来，要不然的话没有他的话，他很有可能。嗯，平躺在这个水面上面，顺着这个水面上升下降，那这样的话这里面他就动作不了啊，就这个意思。 当然了，你说我不要这个重锤，呃，我们用一个石头拴在这个地方给它坠着，可不可以啊？你用石头坠着也可以，或者说用铁丝什么东西把它固定在这个位置也是可以的。 那重垂的好处就是因为他可以调整啊，你看他可以上下的在这个线上面进行滑动，可以调整什么？调整线的距离，调整我们的控制范围， 因为这个线的长度就决定了上升下降，这是我们的一个控制的范围是不是？别说，你看哈他垂下来的时候一定要能垂下去，有的垂在这个地方是平躺着的，呃，碰着地了，平躺着肯定不行， 竖上去的时候也要立起来，垂下去的时候也要立起来才可以哈，要不然他不动做，他这里面是什么样一个结构呢？我们这里啊可以砸开一个来看一下他内部的一个结构， 你看这内部它这里面是啥？就是一个这个钢球，是不是？哎，那么钢球的话呢？它通过钢球上下滚动来推动这个杠杆，通过杠杆呢来推动这个微动开关，对吧？微动开关引出了三根线啊，这三根线实际上是一个是公共端，一个长开，一个长闭 啊，或者说一个公共端一个是供水，一个是排水啊，就这三根线，那么这三根线的话呢，我们来看一下啊。 呃，线的颜色的话有棕色啊，这个上面说明书上写的棕色，但我看着怎么像是红色呢？我们就说他棕哈，棕色，蓝色啊，还有黑色这三根线， 那么这三根线大概是什么样一个结构呢？简单画一下哈，大概是这样一个结构啊，这个可能是长臂，就这样子的，对吧？一个公共端有共用的一根线，然后呢一个长开一个长臂 啊？啊？我们做供水的话接两根线，做排水的话接两根线，好吧，有一根线是不接的，那具体怎么接呢？我们来看一下，你这样去想哈。呃，先讲这个供水， 供水的话呢，它是水没有了，对不对？供水的话是水没有了，球成这样一个状态的时候，那么他要启动水泵往里面打水， 别说球是垂直下去的，这样的情况下要启动水泵，那这样情况的话，你就用万用表测量这三根线，看哪两根线是通的，那么供水就接这两根线。 好，我们垂下去哈，这样轻轻地躺在这个位置，我们找一个万用表打在这个，呃，风鸣档通断档，对吧？我们来测一下三根线哪两个是通的？ 这两个侧啊，不通，这两个侧通，这两个侧不通，那只有这两个通，对吧？说明我们供水就接黑色和蓝色，看到没有 啊？黑色和蓝色的线啊，是供水线，那这根线就不接哈。好，那么如果是排水呢？那你想啊，排水的话他是水满了，对不对？往外面排，那什么时候启动水泵呢？就是当水水满了到这个位置的时候，对不对？这个球他竖起来了， 哎，那么通，然后呢？启动水泵，所以说我们把这个球给它竖起来，竖起来以后啊，哎，球掉下去了，这个时候啊，我们轻轻的放平，我们来测一下哪两根线通，那两根线就是排水线，好慢，用表风鸣档再测 对吧？哎，不通，哎，这两个通，对吧？你再测这两个也不通，所以说黑色和棕色线，黑色和棕色，那么它就是排水的线，那这根线不接，用胶带粘上啊，会不会找这个线呢？老铁。 好吧。呃，我们这里呢，我们来找一个接触器来控制一下啊，这个的话就简单一点哈，就是画一下吧，好吧，就是我们，哎， 利用这个浮球开关，这火线，这零线对吧？利用浮球开关， 这个叫什么？浮球就 f q 吧。好吧，浮球 f q 一 来控制一个交流接触器 km 一 的线圈啊，这样的话通过接触器来控制这个水泵电机，好吧，来我们来接电来看一下。这边呢，找一个二百二十伏的电源。 呃，把这个线拿过来啊，哎，我们刚刚我们就做一个排水吧，排水的话刚刚讲的是啊，黑色和棕色线对吧？嗯，那我们就是黑色 接电源，然后呢？棕色出来以后呢？我们接到这个交流接触器的这个线圈是吧？好，接触器的线圈的另一端我们再接个零线啊， 好，你看这样子，然后就接好了，那么这根线呢？就啥也不接啊？啥也不接的话，但是这根线可能会有电哈，所以说你这里呢，你要不要碰到啊？因为是这样一个结构吗？对不对？哎呀，就是这样一个结构吗？对不对？你说他没有电的时候他肯定有电， 对吧？那他有电的时候他肯定没电，因为他两个是交换的好吧，好，我们就先喝茶，好，喝茶稀了，对吧？不管他，我们做的排水，排水呢？球竖起来对吧？他启动水泵啊，开始排水，排排，排水排完了以后呢？垂下去， 哎，他停直了对吧？这时候水越聚越多，越聚越多，哎，又启动了是不是？然后再排水排完了又下去了？有这样的意思， 能不能看懂？老铁啊，这个就是浮球开关，但我这个做的就比较简单哈，因为直接控制的接触器对吧？啊，有的，为了保护这个这个浮球开关内部的触点，我们可能用浮球开关来控制中间继电器，利用中间继电器来控制接触器，这样过渡一下， 或者说老铁说这个浮球在水里面，对吧？安全第一，我们可能会用安全电压啊，那么下一个视频我们讲一下利用安全电压怎么来做这个公排水，好吧。嗯，这个视频就这么多。

还有人连浮球开关控制水泵供水都不会，一起来看看吧！首先，电源火线接接触器主触点 l 一， 零线接 l 二，从接触器的输出主触点端子引出两根线，分别接水泵的火线和零线。接着把浮球开关黑色线接火线，蓝色线接线圈 a， 二 线圈 a e 接零线。打开电源接触器，吸合水泵，开始供水。浮球开关随着水位升高，到达一定高度之后，接触器就断开了，水泵停止供水，你学会了吗？

当浮球开关在玩你的时候，你一不小心拿出了一个灯泡，还给它接上了一根零线，那你就是学电工的天才。因为你只要给浮球开关的公共端接上一根火线，再从常开处点接一根线到灯泡， 你就会发现，只要浮球开关立起来，灯泡就会亮到这里。可能有的同学分不清楚哪里是公共端， 哪里是常开，哪里是常闭。有一点天赋的同学可能会用万用表的通断道来区分他们，但你不一样，你这种天赋异禀的电工会使用说明书。这个浮球开关的说明书上写了，棕色线是公共端，黑色是常开，蓝色是常闭。 当然，聪明绝顶的你肯定知道，拿这玩意接灯泡没什么用，所以你把灯泡换成了交流接触器。交流接触器的 a 一 线圈接上零线，火线接到公共端， 依旧是常开，触点出来，接到接触器 a 二线圈。这样只要浮球开关，浮球朝上的时候，接触器就会吸合，都已经到这里了，即使反应再慢的同学也应该知道，只要拿出一个电机，三向火线接到接触器，进线端，出线端接到电机， 只要水面上涨，让浮球浮起来，电机就运转，开始抽水，水面下降，浮球回复正常时，电机停止。 当然，你这种天赋异禀的人肯定知道，用常开触点控制接触器时自动排水，用长臂触点来控制接触器线圈，就是水面低时自动抽水。浮球浮起来之后，电机停止。

这是什么东西啊？里边呢还有一个铁球，这呢是一个浮球开关。我们来看一下浮球开关的三根线，它可以接供水电路，也可以接排水电路。 一个蓝色线，一个黑色线，一个棕色线。看一下上面的标注，黑色线呢标注的是 com， 是 公共线。蓝色线呢标注的是 a、 n， c 是 长臂。 棕色线呢标注的是 n、 o， 是 常开。接供水电路呢，我们用的是黑色线和蓝色线。接排水电路呢，我们用的是黑色线和棕色线。

大家好，今天来给大家分享一个双浮球开关的自动供水控制线路。首先我们从电气原理图开始一个控制线路，那我们首先就要有电源， 电源就必须有黄绿红三条火线，三条火线 l， 那三条就是 l 一 l 二 l 三，火线是 l， 零线是 n。 上一期我们也说了，零线我们画到控制线路的最下方，这也不一定说每一个线路都必须这样画，这是我们的习惯好从三条火线分出三条线 连接我们的电机， 电机是 m， 这是一个三相电机交流的，在三相电源的前面我们必须要加上一个断路器， 断路器是联动的，三合上去的时候三个触点同时动作，所以说我们用虚线连接起来，用字母扣 f 表示，这个时候我们合上电源，电机就直接断了，所以说我们中间加一个交流接触器， 交流接触器它是有一个磁力线圈的，所以我们标记出来启动的时候，三个触点也是同时动作，是一个联动的动作，用虚线连接起来。交流接触器用字母 k m 表示，这里还有个热继电器来对电机进行过载保护， 热继电器放在这个地方， 热继电器我们用字母 f r 表示，到这里主回路就已经完成了。接下来是控制回路，首先从电源的火线输出一根线连接到交流接触器的磁力线圈， 火线进零线出，磁力线圈的 a 二进 a 一 出 现在线圈已经接上电了，合上电源，那个交流接触器磁力线圈就得电，交流接触器吸合我们水泵就直接出水了，这样是不行的，因为我们要做一个是自动供水的一个线路，所以我们就要把这个浮球开关的这个浮球连接到这条火线上面去，那我们的浮球开关是 供水，我们就要连接到他的一个长臂触点，那我们合上电源，他就水泵才会出水，所以我们把这个浮球放到这个位置，浮球开关我们连接的是他的一个长臂触点， 这里用个虚线来表示是一个有个球的，我们用字母 s q， s q 一 好，这个时候我们合上电源，电源就通过这个浮球就启动了水泵，那这样我们没办法让它停止，所以我们就在前面加上一个旋钮开关来控制它，这个旋钮开关就加到这个地方， 旋钮开关我们连接到它的一个常开触点，旋钮开关我们用字母 s a 表示 好，这个时候我们就可以拧拧动这个旋钮开关，让这个水泵停止了， 但是这样还达不到一个自动供水的目的，我们还要让这个交流接触器自锁，我们需要用这个浮球来控制水泵的停止，现在我们就需要在这个位置就是交流接触器的常开触点这个地方给他做一个自锁， 这个自锁怎么做呢？就是在这个交流接触器辅助常开这里，我们把这一个上浮球的这个长臂处点给他做一个串联， 这个就是这个上浮球，当我们水位到这里的时候，我们的水泵是没有停止的， 必须我们用这个旋钮开关来控制他，所以我们现在默认又把这个旋钮开关打回来，打到开的位置，让这里一直抽水，所以说这个浮球是 水满到这里的时候，他是断开的一个状态了，所以现在我们这个浮球，因为他我们的浮球安装的时候是垂直安装的，这个浮球是向下的位置，他是导通的状态，所以我们现在就通过这里给他一个导通 s q 二 那导通刚才我们说了，我们用手动给他启动起来了，这个磁力线圈是得电的，那得电的状态，这个长 b 处长开出点，线圈得电长开变长 b， 所以 这个长开出点现在就是一个吸合的状态， 他是一个吸合的状态，所以他通过这条线又流到了这个线圈的 a 二触点，所以水泵还是一直在抽水，这里是 k m 的 一个长开出点， 这就是上下两个浮球的一个控制原理，所以当我们连接好这个常开触点之后，我们的控制回路就完全就接好了。我们来看一下，那水要是满到这个位置的时候，这个是上浮球，那 浮球通过水的浮力，那他就要往上面移动，那往上面移动的时候，这个长 b 处点就变成长开，那这个时候就断开了我们磁力线圈的这个回路。水泵将铝接触器断开，水泵就停止抽水了。感谢大家的观看下个视频把线接起来。

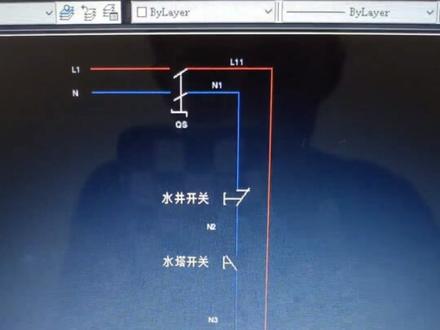

浮球开关虽然有不少缺点，比如说触点不能过太大的电流，频繁启动容易坏掉，但是在它那个优惠的价格面前，考虑到成本问题，只能说这些都是小问题。狭隘迌吧。 浮球开关其实就是一组常开触点和一组常闭触点的混合开关， 现在我们这边冬天很多水井都比较缺水，有时候抽两分钟就没有水了。然后利用浮球开关的另外一个特性可以实现，当水井没水的时候，水泵就停止，水井有水的时候水泵就启动。 跟水塔上面的浮球开关相反来用水塔上面的浮球开关，水满就停止，没有水就启动。这是电器原理图，电源进来到空开 过来，第一个是扶手开关，接到墙壁放到水井里面去。第二个扶手开关按照正常的用法放到水塔上面，然后过电机， 这样的接法可以保护电机，当没没有人值守的时候，电机在抽水，水井水位低，电路就会自动断开， 当水井有水，电镀就会重新闭合，重新抽水，这样子就可以防止电机一直干抽损坏。好，谢谢观看，请多多指点。

家里的水塔、水缸用水泵抽水手动控制非常的麻烦，我们可以安装一个全自动水位控制阀，安装非常简单，上边接电源线，下边接水泵线，设置好探头线的高度， 当水位低于蓝色探头，水泵自动上水。当水位达到红色探头，水泵自动停止上水，这样抽水就非常的方便。
