二分频音箱如何接线呢?好多小伙伴私信问我这个问题,我简单做一对工业风二分频音箱,介绍它的接线方法,准备的配件有 中低音喇叭、高音喇叭、二分频分频器、音箱接线盒。为什么要用分频器?如何选择分频器截图保存接下来就是接线环节了, 功放板上的 r 加就是右边音箱正极红色, r 减就是负极黑色。功放板接线到音箱接线盒,接线盒接线到分频器,分频器接线给喇叭, 分频器上的 e 呢就是音频输入对应接线盒字母 t 就是 接高音喇叭, w 接中低音喇叭,喇叭上接线头粗的是正极红色,小的是负极黑色。从箱体可以看出,高音和中低音是隔开的,上面高音加的到箱口, 下面加低音振膜。同样都是二分频音箱,透明款的就没有隔板,是因为透明款的用的高音喇叭是密闭式的,密闭高音喇叭不用隔离,而木板的卡包高音喇叭需要做独立空间。关注我以后分享更多音箱知识。
粉丝5049获赞2.5万

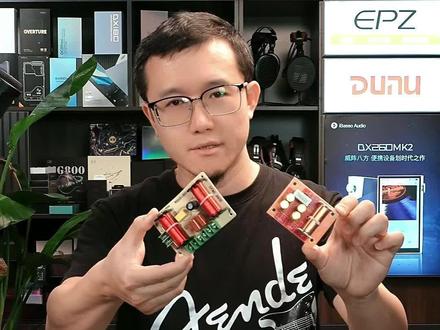

朋友们,还记不记得前几天咱们发布了一个视频,就是如何用电容实现音箱的分频,回顾一下几个关键知识点啊,第一,频段越多,分频方案越复杂。第二, 分频点呢,应该按照你所购买的扬声器,它的最佳频响范围来设定。第三,电容的容量需要单独进行计算。今天的话给大家介绍一个非常简单的非常偷懒的办法,就是购买现成的分频版。老规矩,大家别忘了点赞、转发、分享,您对我的支持是我最大的动力。 先给大家看一下我买的这两个分频版,一个是两分频,一个是三分频的,小的这个是两分频,大的这个是三分频。 其实也不贵啊,五到十块钱一个,如果您是两个音箱,咱们就买两个就可以了,二十块钱解决战斗,当然这是入门级的,要买贵的那有的是,那这种小东西有什么用?用了这种分频器之后, 替换咱们原来用小电容做的那种分频音箱,明显会感觉高频刺激的情况得到极大的缓解,中频甚至都变得好听起来,仿佛这个小音箱也听出了 hifi 的 感觉哈。来,接下来我告诉大家咱们怎么安装。 咱们先看第一个两分频的这个分频器,它分成输入和输出,如果一边写着正负,这就是输入,你要把它跟咱们的接线盒连接起来,另外一边写着 bass 和 trimble, 这个一个是低频,一个是高频,跟我们对应的单元喇叭焊起来就可以了。然后下面的话再看 这个比较贵一些的啊,看起来原件比较多的三分频的分频器,这个呢是免焊接的,拧螺丝就可以,您看到有个正负,这就是输入端,另外有六个端子,它是输出端, 把这几个焊点跟我们对应的喇叭通过连线拧在一起就可以了。这次的话呢,我们是先做个两分频的音箱,所以咱们用这个小板子就可以了。 那从两分频到三分频会有提升吗?答案是肯定的,会非常明显。我们举个例子来说吧,就好像过年了啊,家里来了很多朋友,咱们做饭,一个人做饭他可能要做三个小时,但如果是四五个人一起做,那可能三十分钟,五十分钟咱们就做完了, 大家就欢欢乐乐的吃饭。朋友,假如你也喜欢自己 diy, 那 不妨按照刚才咱们介绍的这几个,选择您自己的分频器,买音箱,买喇叭,咱们 就焊接起来啊,它成本其实并不高,但是成就感非常高。但我知道啊,肯定会有一些挑剔的朋友还抬杠的人说,哎呀,这个音箱这个东西不得讲调音吗? 呃,我们介绍清楚啊,这里在做的是 diy, 低成本 diy, 咱们玩的就是个乐趣,玩的是成就感,您愿意买贵的,不妨出门左转。好,这里是静哥嗨嗨,如果您喜欢我的节目,欢迎您点赞转发你的朋友,咱们下期节目再见!

改汽车音响还不会接分频器?四十秒教会你一看就会先认这三个口。 i n 输入信号, w f 是 接中低音, t w 是 接高音。记住红正黑负正对正,负对负。 第一步,主机功放线是接 i n 输入中低音线是接 w f, 高音线是接 t w 拧好包好绝缘别虚接,接反会闷会胡,没低音接对高音量低音猛,学会点赞收藏感音响不踩坑。

两分频套装喇叭该如何接线安排?大家好,今天咱们来讲解一下这种两分频套装喇叭,他该着去接线,因为一直有大哥在直播间咨询,那么咱们今天做一个视频,大家可以来参考一下。 咱们这个分屏器上面呢,有一个 im 开头的,它这一个是一个原始喇叭的输入线,然后 tw 的是一个高音喇叭线, wo 开头的是一个中音喇叭线,我们来接一下。 像我们这一款喇叭的话,他是配有这种对插式的,避免大家正负极会接触,直接对插式比较简单一点, 然后接完之后就把这个线接在这个呃 w o 开头的这个端口里 面, 然后剩下的这个高音的话就刚说了,接在这个 t w 的这个端口的也是一样,红色是正极,浅色的话是负极,这里有个加减,大家要看清楚。 然后剩下这个 i n 开头的就是接我们原来那个喇叭的一个原线,一个输入线,那至于音质怎么, 大哥们可以点击咱们头像来直播间了解探讨一下,看一下我们的车型能不能安装这样一套两分频的一个套装喇叭。

这个线到了之后呢,又出现了一个新的问题,我发现这块功放板,然后呢这个这个声道这边 它是没有声音,这块功放板呢这个右声道这边没有声音,然后呢我看了一下才发现原来是这根线少焊了,然后我们现在就得把这根三点五接口的这个线,然后它后面这里右声道才有声音。 同样的功放板这边也要焊接上去,如果说要把这个高音喇叭焊接上去的话,那么就必须得加到一个叫做分频器的东西,但是呢我先测试一下它这个喇叭是不是好的,我们把这两根线靠近来看能不能响, ok, 可以 说明这个功放板也是好的,那我们现在把这个分频器给它连接上去,这边是输入,然后呢这边是输出的, 因为只买了一个分频器,所以说呢我打算把两个低音都接到这里来,然后呢高音的话让它自己单独左右声道,另外再重新焊接两条线作为它的输入端连接就是这样子经过这里红色对应正极,黑色对应负极, 这样子呢我们这个输入端就做好了,然后现在把它连接上我们那两个全频喇叭的低音,让它作为低音, 然后呢这一边的右声道呢就单独给它做成高音的输出通道就行了。这里同样的两根红色的直接放入这个正极,然后这里两根黑色的话就放入负极,然后我们把这个配调线帽给它插到这两边,右边这两个增强它的低音,这样子就可以了。 下一集看我如何利用这个防水盒给它制作一个音箱箱体。首先我想到的布局就是这个,其次我把这两个两寸的正膜,然后安装在旁边。

最近直播的时候,一直有咱们粉丝在问正品琉璃的一代到四代到底能不能升级三分频,只要你的方法用对了,它就是可以做成三分频的。这个叫做被动分频的一个改法,是很多很多年前一些发烧友和咱们专专业调音的大厂,他们去 研发出来的这套改法还是通过喇叭的动态模拟,新曼克 h 四的一百三十瓦和一百七十瓦都可以用,所以说正品琉璃的无论是一代、二代、三代、四代一百三十瓦功率的都是可以用的。然后现在刚好咱们粉丝朋友的二代 刚给他做好三分频的改法,我们来听一下他的声音状态,来吧,展示老样子音箱,什么音效都不开,就用音箱的原声去录百分之五十的音量,然后给大家听一下渡口这首歌, 再给大家听一首高音的。 如果有好事的朋友,把这个底壳拆掉,三个手指放在三个喇叭上,你们去感受一下,每一个喇叭震动的幅度都是不一样的,所以说这个就是三分频的一个被动分频,然后动态模拟的一个效果。

主动两分频调音方法第一集主动两分可以说是车上主动系统中最入门的玩法,也是主动调音的基本功, 必须先懂得调好两分频,才有扎实的基础去调好三分。其实每个人的调音方法都有点不一样,现在分享我自己的一个调音方法。 首先呢,就是平点的选择,一些大高音,例如莫雷至尊,一手塔,幺幺零这些,他们的平点呢,可以下到两 k 多二阶都不会失真的, 但是呢,不建议。那么做考虑的是中低音与高音衔接处的频率波长问题,频率越低波长越大, 调整延时时,解决向位差的时候,就有可能出现与实际距离不相符的向位差时差,但这个是个别车。 所以呢,我的建议是不管是不是大高音,都不要低于三 k 二阶的切屏两分频的中低低空一般都需要与高音重叠多一点,有些原装的分频器 中低甚至会用到一接的旋律,这里与高音的重叠部分是非常多的,但是我们主动延时功能是不需要重叠那么多的,为什么呢? 因为我们用岩石去较准,这个时差与向位差重叠频率越多就越难较准,所以我比较建议高音与中低点对点的切 斜律的,一般是二阶或者三阶是不建议用一阶的斜率的。调音的过程中呢,调整他的斜率与平点,他的向位差也会改变, 所以延时是要根据平点和斜率改变后来进行微调。下一集继续讲延时的调整。关注我,逼哥陪你玩音响。

那我们教大家呢 diy 如何调整自己家中的两声道,那大部分两声道音响有可能是在你的书房或是你专门的视听空间,或者是在你的客厅。 那今天要跟大家介绍的是有关于这个三 stage, 所有的三 stage 的 解释就是我们所有的把两声道还原成这种有音场模式的,这种啊两声道的听法,所有的音场就是声音的场域哦, 也就是还原这个音响器材或者是人声,或是这些乐器的配置的位置,我们都来统称叫做 sound stage 的 方式,那当然也有一派理论上是比较支持这种 sound feel, 就是 这种音域的方式哦,他就比较不注重,就是一定要 喇叭要怎么摆位好,反而他你可以看到他是比较靠墙的,或是甚至贴紧后墙的这种听法。那当然今天我们要跟大家介绍是 sound stage, 那 为什么呢?因为其实 所有全世界这个高级嗨的喇叭系统哦,几乎聆听的方式都是用这种方式再去制造他们的音响系统,那这样的好处是能够得到一个哦非常清晰的音场之外,还有包括这个三 d 感, 那也是透过两个声道的方式去发声到我们人的耳朵,在你的眼前会产生就是每一个乐器的定位好,那当然这样的方式需要有一些 两声道在喇叭摆放的这个位置的部分要做一个比较精确调整的位置。那我们今天最主要就是要教大家就是为什么要做这件事情,就是我们要还原这个两声道原始它录音的状态是怎么样来呈现一个最佳的一个听感感受到这样的, 无论是录音的现场也好,或是录音它原本的这个音质的还原也好。好,那我们今天影片就跟大家开始, 那今天呢,其实也不是说要去改变我们的设备的任何接线的方式也好,或者是喇叭线啊,或是这些电源的东西,完完全全就是靠这个喇叭机械式的方式去调整 我们喇叭的位置。那我今天很简单的分享,总共会有三个技巧哦,来分享给大家,就是一个算是比较基础的,让大家能够在家中能够自己 diy 练习判别,通过这些违条,然后 去得到一个不一样的变化。那首先呢,我跟大家第一个分享的就是你喇叭的位置哦,要离后墙多少?那 倘若这是一个摆稳,这是一个你的聆听空间,四零空间,那我们先不管门开在哪边哦,这是一个长方形跟扁平线的空间。好,那一般医生会建议是你的喇叭尽量还是摆在这个长方形的空间会比较好,这两个是你喇叭的 一个位置,然后我中间画了一个沙发哦,比如说这是你的沙发的位置。第一点,你这个后面到底要离多少?我先解释 这个离多少,如果后面是水泥墙硬的墙的话,喇叭往前移跟往后移会影响你的低频的能量,觉得你的低音不够的话,你可以往后墙靠,那如果你觉得你的低音量太多,你可以往前,这样就可以得到比较少的低音, 是一个用来去衡量你现在目前的音响系统在低音的量感的部分,你觉得太多或是太少,你可以通过这样的方式来去做一个调整。那第二点呢是什么?就是中间这个距离的部分到底要离多少? 假设是以这个空间来讲的话,假设这个空间它是五米的距离,五米的宽度,那两个喇叭之间呢,建议呢尽量不要超过三米以上,那当然这是一个 概率的数字,不是一个绝对的数字,那相对来讲的话,如果说这个间距的话是三米这个的距离,这两个跟聆听者之间也最好是三米的话,那就是形成一个怎么一个等腰三角形,那当然 这个点我们可以用高音的点去做一个定位,也就是高音的距离跟你这个左右两个喇叭之间的距离不要超过三米,这两个之间的距离 如果缩短的话,越靠近的话会产生什么结果?你这边的声音的密度的话,中间的密度的话就会增加,因为越靠近嘛,喇叭是这样扩散出去哈,它是扩散出去,这个时候你两个越靠近的时候, 两个聚焦在中心的点的能量就越强,越往这边拉开的时候他能量就越小。那这个跟你的高音跟你的喇叭的设计的材质有关系,那当然一方面你还是会受到这两个左右墙面材质的问题,然后他会透过反射会再 怎么样再弹回来,他会在不是在第一次时间,他会通过反射音还是会回到我们的耳朵。 那因此呢,我们也不能太靠近这个左右两枪,尽量稍微离开一点,让这个反射的能量减少,减少之后让我们的听觉尽量少去受到这些啊反射波的干扰,我们就可以听到更多的直接音。好, 那这是根据这样一个对称的空间来解释,就是你的左右的要放多宽,你可以去决 这个声音的密度。那当然我还没有谈到其他的条件,我只讲基础的原理,因为这个中间还有太多材质,有人会放电视,然后放其他材质,那个也会有影响。我讲的第二个原理就是你左右肩的距离,就是说在三米的宽度,或是说你要更宽一点,因为你喇叭的扩展性更好,特性的问题。 然后如果你的喇叭的扩音没有好,你就往内再说一点啊,你可以得到比较好的这个中高音的密度啊,这是一个比较简单的基础原理。那第三个呢, 也是大家很很在意的点,就是我的喇叭到底要不要投影,有人觉得是说要投影,那到底要不要投影呢?好,我在这边呢跟大家做一个说明哈,就很简单的道理,如果你的喇叭维持在一个平面的一个 角度,跟有一点头音的角度,那相对你的喇叭那扩散的角度就会改变,那改变的话就会得到更多的中高音的量,这是一个相对的问题, 比如说以这个轴线来讲的话,那修正的五度、十度一点点的投影,那你可以观察这样五度跟十度的这样的变化, 那你就可以感觉到那个中高音的能量,它的分布,自己托运要多少的量,这是每个人自己去决定,有人说不要托运,有些人要托运,那我觉得这个本来就是没有什么对跟不对,跟你的空间有关系。所以因此呢, 我给大家三个简单的基础方法,复习一下喇叭的这个前后的距离,如果你靠墙跟离墙的时候,往靠墙的话,低音会增加,往墙外面拉低音会减少,不论你是 书架型喇叭或落地型喇叭都是如此。再来就是两个喇叭的间距啊,如果可以的话就是在三米以内,那当然你的空间的问题,如果要往外拉也是可以,两个喇叭越靠近的时候,它的密度越高,当然会有一个问题,太靠近会产生什么?你的音长 会比较拉不开,也就是左右的宽度哦,你碰到比较大编织的时候,你会觉得中间 虽然变得比较厚,密度很高,可是他左右的宽度会比较拉不开,所以还是要注意的。当然你的距离你两米之后,你的坐沙发距你往前的话,那当然一样是维持 等同的比例哦。那第三点就是我们刚刚讲的这个投影的问题哦,就是你要增加这个高音的密度的话,或者定位感要比较好一点, 所以的定位感就是那个乐器的位置要感觉到呢更好,高音的能让人听得更多一点哦,有时候比较敏感的喇叭,它大概一度、两度、三 度它就会有很明显的变化哦,那这个也是自己可以在家中左右对称的方式,再试试看,那这是三个点,很简单的,教大家能够自己在 diy 就 能够来调整。


我花费一百五十块左右做了两个前置音响,一起来看看制作过程吧!准备两个四寸中低音喇叭,两个高音喇叭,两个电容,这次不用分频器了,电容价格更香。将电容串联在高音喇叭的正极上,过滤掉中低频信号。在网上定制箱体的材料 上下左右。我用的是一点五 cm 的 松木板,前后面板是定制的亚克力板前面板,请商家提前开好喇叭孔,使用砂纸打磨木板,给木板开槽,用于固定亚克力板,开出木板的连接槽, 给板材上木蜡油。 在亚克力板上固定喇叭, 木蜡油干了,刷上黄胶组装箱体, 勾兑八二年的 ab 胶,用来填充亚克力板与木板槽的缝隙, 接线 顶盖就不固定死了,方便检修。终于完成了,一起来听听看吧!这是音响声音, 这是电视的原声, 效果还是非常满意的,谢谢大家的耐心观看,在这里提前祝大家新年快乐,溜了溜了!

今天我们教大家怎么去安装这个音箱的分频器,因为很多新手很多小白想组装音箱,但是他又不懂怎么去安装接线这个分频器。首先我们说下这个分频器,它是啊怎么构造的来,这是一个正面啊,这是一个背面,正面的话是很多原件的,譬如说电感啊、电容啊, 然后呢还有一个接线的端子,像这个分频器它接线的端子它是拧螺丝的,它是不需要焊接的,这个就方便一点,如果说焊接的话呢,就麻烦一点,需要一个烙铁, 那这个这个是一个拧螺丝的,这是一个二分频的分频器,二分频就是呃,一路进去啊,两路出来出来,分别就是高音和中低音 那,呃怎么去区分是哪一步进去哪一步出来呢?大家可以看一下,每一个分频器它都有一些对应的标识来,像这个分频器啊,我们把它翻过来,看到了吗?来这个是印印,就是这两个啊,这两个就是接到啊,这两个端子啊,一个正一个负, 一个正一个负啊,正就是接正正极嘛啊。然后呢来这个是 t, t 就是 代表高音的, 来 w w 就是 代表中低音的,所以大家在接线的时候就可以根据这个标识去接线。来,我们就把这个接好了啊,有一个已经接好了, 对吧?来这个就是输入嘛,输入就是从这个接线盒,接线盒然后一直出来,是吧?来接到这个输入端的,然后呢进来之后呢就分别出来,这个是高音的, 高音就是上面这个啊,上面这个喇叭就是高音喇叭嘛,然后这个是低音嘛,低音喇叭嘛,是不是然后接好之后呢啊,把它就固定在这个音箱里面啊?啊,固定这个分频器也有几种方式的 啊,我们就说两三种吧,比较多人用的方式啊,最多用的方式就是把它这个安装在这个接线盒啊接线盒的背面来,这个就是接线盒的背面啊,正面就是啊,露出来的这个就是一整台那个接线盒的背面,很多人就是把它分屏器啊,把它安装在这个接线盒的背面,把它拧螺丝, 但是这个是需要你这个分频器跟这个接线盒啊几个螺丝孔位对应的上,那他才可以这样安装。如果像很多分频器他是比较大的啊,像这个比较大的, 或者说有些分频器他的这个孔位啊不是对应的或者其他形状的,他就安装不了在这个接线盒里面的,那像这种安装不了在这个接线盒里面的分频器怎么去安装呢?一般我们就是把它放在这个音箱里面啊, 音箱里面有的人就啊喜欢把它打结螺丝,把它打在这个音箱固定,但是呢打螺丝有一个风险,他就容易导致音箱开裂或者啊穿孔漏气这个情况,所以我们这边的操作啊是不打螺丝就是用这个玉龙胶去把它固定在里面,固定好之后呢, 我们这个也给大家看一下这个效果啊,这个音箱是固定已经固定好这个分频器的来这个已经是打了打了胶水把它固定在里面了,你看很紧的,比螺丝还要紧,所以这个方法大家懂了吗?


上一集我们说了分频电感的计算方法,这一集我们接着说分频电容的计算方法。接下来我们再来看高音喇叭的主抗曲线。依旧是上一级的高音喇叭 在四 k 频率时,他的动态主抗大概为五欧多一点,可能在六欧左右。根据分频电容计算公式, c 等于一,除以二派 f z, c 为电容值单位法拉, f 为分频点, z 为喇叭主抗。代入数字后结果为, c 等于一除以二乘以三点一四一六乘以四千乘以六计算电容值为零点 零零零零零六六三幺法拉换算成微法,就是乘以一百万等于六点六三微法。一般来说,分频电容很少有用这么大容量的, 各理大概率是主抗原,实际不符,建议多准备几个容量稍微低一点的电容分别测试,然后再调整电容计算公式。两个电容并连时, c 等于 c 一 加 c 二。两个电容串联时, c 等于 c 一 乘以 c 二除以 c 一 加 c 二。现在如果你把这两个简易分频器装上去后,大概率理论数值和现实是有误差的,你后期 可能还要进行大量的试听和调试。因为我们现在看的是喇叭不装箱的曲线,当喇叭装箱后,平箱曲线和主抗曲线都会发生变化,这也是为什么一般人感觉 diy 很 难的原因, 因为没有喇叭测试工具,我们就无法测试喇叭装箱后的准确参数。我了解到的测试工具差不多九百块一套,也不便宜。当你自己做的音箱总成本低于一千时,买这个工具肯定是不划算的, 因为你做的音箱成本再加上工具的钱和买的品牌音箱价格接近,同时由于成本限制,你的硬件素质还一半, 再加上调试技术不如大厂,有可能最终听感还比不过你买的同价格的音箱。五、接下来你可能需要多次的改动电容和电感值,所以 我们不能把电容和电感放在箱的里面,方便后续改动。高音喇叭和低音喇叭现在 分别接上线,装箱上螺丝固定好,想办法把线头引到箱体外面,同时要注意做好箱体该做的密封,不该漏气的地方一定不能漏气。装喇叭的时候要确保高音喇叭背面的密闭性良好, 要不然高音喇叭会被低音所影响,导致发生异常。然后箱子里面放合适的吸音棉,差不多把低音喇叭背面声波挡住就行。如果是导向箱,记住一定不要堵住导向孔。 如果是密闭箱里面,适当多用点吸音棉,可以让声音更加干净,但是记住不要太多。现在先单独分别对高音和低音喇叭进行测试,公放接低音喇叭不接电感,听各种类型的歌曲, 这一步主要是确认喇叭和箱体是否匹配,如果发现异常进行适当的调整,如果没有异常进行下一步。更多内容我下一集继续讲解。

这是某场给的参考数据啊,大家可以参考一下。根据音响工程师的经验,在完美的安装和意见下,两分明的分明点应该在两千五百到三千分之之间,人的听感最好,主动两分明的参考数据, 那么两分比的高音呢?一般高通呢,是设置在三千二之左右,往左呢到两千五,往右呢到四千,反正在这个范围。斜率呢,一般为负十二厘米,低通呢,必须选择,他的斜率是关闭的,也就是直通 中低音喇叭六点五寸的一般高通并在五十五赫兹比较合适啊,负六低一,那也可以尝试一下直通有低音炮的,或者中低音喇叭差一点的, 也可以适当的把这个高通呢设置高一点。你只要说刚刚说五十五二只,你可以试一下八十二只来减少门板压力。第一通呢,一般在两千二只到三千二只之间,哪一个更适合耳听为实, 斜域呢,一般为负十二。第一,这是某场给的参考数据啊,大家可以参考一下。 根据音响工程师的经验,在完美的安装和意见下,两分离的分明点应该在两千五百到三千分之之间,人的听感最好。这部分的内容比较简单,你学会了吗?

音箱左右声音不一样大,不用修,几分钟调好。不少人发现音箱左边响右边小,听歌人声偏位,看电影声场奇怪,以为是喇叭坏了,其实大多数是设置问题。 首先检查播放器的平衡调节,不小心碰到就会左右的偏移。然后看摆放的位置,左右音箱距离人耳的位置不对称,墙面反射不同,也会导致听感的音量不一。 还有接线问题,某一侧的音频线接触不良,接口氧化,传输信号变弱。 快速修复步骤,第一步,打开手机或功放的平衡设置,调至居中。第二步,保证左右音箱对称摆放, 距离墙面差不多。第三步,拔插音频线,擦拭接口的灰尘,更换松动的线材。如果都调整后还是一边大,再考虑单元的故障。 家用音箱正常使用下,单元很少的单边损坏百分之九十都是设置和接线的小问题。学会这招,不用找维修,自己几分钟就能恢复正常的立体声场。
