信号隔离器的作用原理

哈喽，大家好，我是建筑蔡老师好，咱们今天来看一个产品啊，叫做信号隔离器啊，那么我们现在手里拿到这个信号隔离器呢，是两入两出的，他两个入呢是电压的，两个出的呢是电流的，在这里可以看见啊，一个零到十伏和输出零到二十毫安， 然后像这一侧呢就是他的一个接线图了啊，那么我们这个信号隔离器的作用是什么呢？首先第一个功能啊，就是我们的信号转换 啊，可以将电流信号变成电压信号，也可以将电压信号变成电流信号。然后第二个功能呢，就是他的一个电气隔离，还有他这个抗干扰能力，就比如说我们将这个呃电流或者电压信号接到我们这个模块以后啊，他出类的信号呢，会更稳定一些。好，那么咱们接下来呢来看一下他的接线图。 好，咱们接着来看一下这个界面图啊。嗯，打开这个界面图，咱们来看一下这个位置啊。嗯，有一个十六正有十五负啊，说明这个呢是我们这个信号隔离器的一个供电啊， 我们在正接二十四伏，然后负呢接一个 n 二十四啊，进行供电，然后左侧的话他在这里画了三种，一种叫电流源，一种是两线制，一种是三线制的。但是咱们这个消防隔离要注意一下啊，咱们进的是电流的，他出的呢也是电流的，和刚才咱们看的那个类型他不太一样啊， 然后呢，那么像这种怎么去接啊？说白了这个有电流源，这种他可以咱们理解为是有缘的，然后后边这种呢是无缘的，那么有缘的话，就比如说啊，咱们用信号发声器来去接他的话，那么我们就需要接九十号针脚，将九号针脚接正，十号针脚接负。 那么如果说我们现在啊就是一个普通的变通器，比如我们变通器呢？哎，有一个，有一个，这个两根线啊，两根，比如说这是一，这是二啊，那么如果一是正，二是负的话，那么我们就可以将这个 正直接接到我们的十三号针脚上面，然后将这个负呢？哎，直接接到我们的九号针脚上就可以了啊，咱们可以看一下两线制的这个变通器接线就这样去接， 这是我们的一个变速器。然后出来的话就比较简单啊，将一正二负直接接到 plc 上，那比如说我们这边有一个，呃， plc 模拟量输入的啊，接在他的输入通道上面，那咱就可以选择在 零一正后边接上一个 plc 的 零正，然后在二负上面接到 plc 的 零负上面，这指的是咱模拟量的一个接线。好，双击关注，感谢支持。

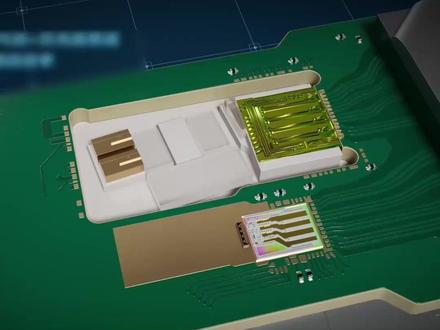

光隔离器是一种具有非互易特性的无源光器件，能够只允许光信号单向传输，同时有效抑制反射光返回光源。它常被称为光系统中的单向阀门，广泛应用于光模块、光纤放大器以及高功率激光系统中。 在高速光模块中，无论是传统 eml 方案还是归光方案，都需要光隔离器来保护激光器或连续拨光源，避免反射光引发性能波动甚至气件损伤。 随着光膜快速率不断提升，系统逐渐向多通道架构引进，光隔离器的用量也随之增加。在八百 g 或一点六 t 光模块中，每一个发射通道通常都需要配置一颗光隔离器，通道数越多，需求量也越大。 在压算力快速增长的推动下，高速光模块需求持续攀升，带动光隔离器市场从不放量。 仅八百 g 与一点六剃光模块对光隔离器的需求规模就已达到数亿颗级别，叠加其他速率，产品整体市场需求持续扩大。而当前的能耗瓶颈主要受限于核心材料法拉帝旋光片的供应能力。 从结构上看，光隔离器阵列通常为两通道或四通道，由瓷块、隔离器芯及盖板等组成，在有限空间内完成多器件高精度装配，并同时保证通道一致性与长期可能性，对制造工艺提出了极高要求。 普莱信 i b 幺五零光隔离器贴装机支持光阻隔器阵列的全自动贴装，拥有等离子清洗、精密点胶 u v 固化等功能，助力光隔离器贴装的全自动化。

隔离器适用于给现场的变速器提供隔离的直流电源，并接受来自该变速器的电流信号输入。也可以用于接受电流源信号输入， 经过隔离、干扰意志等处理后，输出所需的直流信号至控制系统或其他仪表。

大家好，今天我给大家讲一下信号隔离器的应用，那么什么是信号隔离器呢？信号隔离器就是嗯， 屏蔽我们现场一些电池和斜波干扰的这么一个原器件，这个在我们 dcs 或者 plc 项目施工的过程中是非常常见的一个东西，那么信号隔离机呢？最基本的作用就是进行信号的隔离。 假如说我们的弱电线路跟我们的大功率电机或者是大功率的变频器这个线路走在一起的话，那么很容易我们的弱电信号就会被他们进行干扰， 进而在我们的嗯 dcs 上面显示就是失职，波动非常剧烈， 或者干脆就一点都不准确。那么遇到这种现象呢？大家首先考虑的就是呃装一个信号隔离器来屏蔽他的干扰， 那么第二个作用其实就是他衍生出来的一个作用是什么呢？就是信号的一分多。 什么叫一分多？我给大家举个例子，比如说现场有个呃压力点很重要，不仅需要在 dcs 上进行显示， 还要在现场给操作人员进行实时的观察，那么这种情况下我们也考虑用我们的信号隔离器， 我给大家看一下他的端子，那么一号三号端子是他的供电电源，直流二十四伏的 百分之九十九，一般都是这种供电电源方式，他的输入呢也是万能输入的，对吧？十十一十二接我们的拨电组，十十一接着电脑信号， 十十二也可以接什么四到二十毫安信号，这个是四限制的四到二十毫安信号，也就是有缘的四到二十毫安信号。那么 如果我现场要接嗯，压力变速器，温度变速器是二线制的信号，那么可以接到七跟十二这两个段子， 那么四五跟六九呢？是他的两组隔离出来的四到二十万输出 也是物理上实现了隔离， 这样我们第一路信号也说 导航箱接到我们 d 四 s， 第二路接到我们现场仪表人，就确保了大家都能同时观测这个信号的变化情况。 好了，这个是这这款信号隔离器的基本的作用，你看大家看他输入是吧？这款类型是四到二十万输入的，输出信号也是四到二十万， 那么大家需要注意一个什么情况呢？就是说他的收入你要在选型的时候就要定好的， 如果说你定的是不电阻数，对吧？转成两路信号输出，但现场我想用把它更换成热电袄，这种情况下大多数情况是不能实现的，因为什么？他有的嗯，信号隔离器厂家，他出厂的时候就给你做，按照你的 需求已经做好，现在有一部分嗯，信号隔离器可以实现编程这么一功能，就是定义他的输入型号是吧？ 他也支持这么多多种输入，也可以进行定义的，但是现在还是比较少，希望大家就是选型的时候就把它固定掉，避免以后的麻烦。那么我手头上还有另外一款就是这款信号隔离器， 这个是信号隔离器这个领域的扛把子了，也是贝加福，他如果屏蔽不了的信号，基本上别的信号隔离器也是无能为力的。 大家看他这个就是一个基本的信号隔离的作用啊。这是 d cs 的测量端，提供一个 二师傅工作电源，他开始工作，同时呢给我们的现场变速器进行供电，他输出的信号就是隔离后的干净的，纯净的四到二长安信号， 如果说他屏蔽不了的干扰信号，那么大家就要想办法从源头上进行，嗯，改造了，比如说变频器增加电抗器对吧？或者是进入变频器的线路增加铝箔， 对吧？这一种也是一种改造方式，然后强弱电电缆分离，是吧？各种措施吧。好的，先给大家介绍到这里，感谢大家的观看。

今天给大家讲讲信号隔离器如何与我们外部的温度变速模块以及 plc 来建立连接。这是一款一入一出的信号隔离器，输入信号四到二十毫安，输出信号四到二十毫安。在另外一面可以看到它的一个接线图， 一号角和二号角接有缘信号输入设备，比如变频器的模拟量输出，就可以直接接到一号角和二号角上面。三和二号角接无缘信号设备，它是自带配电电源的，接我们的无缘信号传感器，比如温度变速器和压力变动器 输出九和十是他的一个模拟量输出，接到 plc 的模拟量输入通道，十五和十六为二十四伏电源供电，这是一个温度变速模块，他的正合负街道这边的三和二上面不需要外加电源。九和十接到一二零零， plc 扩展的模拟量输入 模块通到上面，九接到零，正是接到零负，这样的话就可以把现场的信号通过信号隔离器采集到我们的 plc 了，然后调用标准化和缩放指令来对模拟量输入信号进行转化，零到二七六四八对应零到一百五十度。 由于模拟量模块通道配置的是四到二十毫安，所以说在编程的时候一定要写零到二七六四八，这是一个规定值，你学会了吗？

这一期给大家开始介绍这款 tsip 二一一的信号隔离器，先看一下它的外形标准，三十五毫米导轨安装，安装厚度是十二点五毫米。现在给信号隔离器接一个直流二十四伏的供电， 隔离器的绿色电源指示灯亮起，现在拿来一个二线至四到二十毫安信号输出的压力变送器， 现在把压力变送器输出的四到二十毫安，等二线至信号直接接线到信号隔离器，再输入七角和八角，用一个信号发生器测量，隔离器输出端口可以亮出四毫安信号隔离器直接给二线至仪表配电，并输 出有缘的信号。用一只信号发声器给隔离器九角和十角输入有缘的二十毫安信号，可以亮到隔离器输出二十毫安信号。这时将电阻箱串联到信号隔离器 输出端口，加大组织测量输出信号，当组织增大到七百五十欧姆时，信号依然保持稳定。
