脚踏开关两根线怎么接

大家好，今天介绍一款六十瓦的调速电机，配合调速器，再配合脚踏开关的使用和接线。首先测试一下这个电机， 脚踏开关踩下去他就运作，松开就停止，这是一个一比二十的减速电子啊，一分钟七十转。来看一下接线， 接线的话是比较简单的，脚踏开关两根线一根接在 c o m 公共端上，另外一根接在那个 ccw， 一个正转先到，这样电机转出来是一个正转，如果你要反方向的话，可以 com 跟 cw 两个接通就是反方向。

如果大家点焊机用的是这种分体笔的话，我还是建议大家用这种脚踏开关，因为我们两只手按压的时候，如果说你开关在这里的话，你这只手要分心的，如果说这里稍微接触不好的话，就容易把这个电池给 点穿了啊，就是扎人扎的非常厉害啊，还是这种的，我们两只手按紧了以后脚脚一踩他出发，这样是最安全的啊。但是我们这种脚踏开关买回来以后 在这里直接接线是不是看起来就不好看？这里有个接头啊，我们把这个拆开，拆开给他重新焊两根线，这个怎么拆呢？我要在这里拿螺丝刀给这里撬一下， 看他这里是有个卡扣的啊，两面是一样的， 这样就打开了，这中间这是个弹簧，弹簧在这里按压的，把这个开关给它翘起来， 把这个开关给它拆出来，然后看一下这两根线哪根线是长臂，哪根线是长开端啊？ 这个是长臂，这个红色和白色的是长开短的 哎，就是这个红色的和这什么白色的，把这个焊掉， 这根线我已经接好了啊，这头是一个航空插头，把这边给它焊上，先在这个线上面镀点锡 焊这里， 这个焊这里。 好的，已经焊接完毕了，嗯，忘记了线忘记穿进去了，这样放进去不行啊， 在这里给它压一下，看拉不出来的啊， 装之前再测试一下。 好，完全没问题啊，装的时候把这个弹簧放在中间， 然后先装这一面，再装这一面。好的，这样就完成了啊。

脚踏开关如何接线？零线接交流接触器 a 一 端子。脚踏开关，红色线接电源火线。脚踏开关，蓝色线接交流接触器 a 二端子就可以了，你学会了吗？

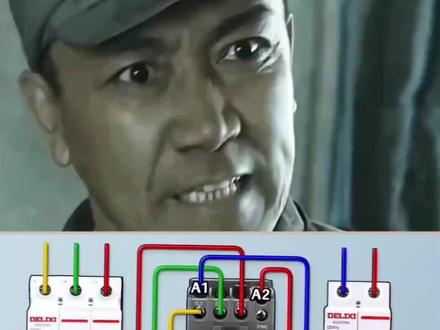

用脚踏开关短时间控制电机运转线路是怎样接线呢？我们一起来学习一下。 电线、零线、火线接至交流接手器的一、三两个触电。二是接至电机控制线，零线接至交流接手器的 a。 一、 控制线、火线接至脚踏开关的红色线，红色线和绿色线是常开线， 然后绿色线接至交流接手器的 a。 二线是这样接的，当我们踩下脚踏开关或按下脚踏开关时，电机运转，松开时，电机停止。

很多时候我们在使用激光打标机的时候都会使用到脚踏开关，很多人不知道怎么设置，下面我们就来教大家设置激光打标机的脚踏开关。 当接上了脚踏开关线后，就需要在激光打标软件里面设置打开软件的参数设置，或者键盘上按 f 三，然后选择端口，再看窗口的下方选择开始雕刻端口， 里面有零到十五的输入端口，这个时候就看我们的打标机脚踏开关接线在什么端口上，如果是十三号端口，我们可以在这个端口设置为十三号，然后点击保存 就可以控制我们的脚踏开关了。在端口里面的开始打标端口设置好 i n 零端口开始信号单脉冲模式，就是指每一次踩住脚踏开关打标一次， 如果不释放开关不会持续打标，需要勾选电瓶设置还高电瓶，因为我们都是接的五伏电源，五伏电源能通才激光打标，如果选择低电瓶会造成没有踩住脚踏开关，也会一直打标。 打标卡上的接线要选择我们的电源接口上面 c o n 四 d b 幺五电源扩展轴 i o 插座。以上就是打标机脚踏开关的接线方法，希望可以帮助到您，如有不懂的可以咨询我。

凡是 a 三系列手持激光焊接这个脚踏开关应该怎么接呢？因为有时候我们需要用脚踏开关来控制出光。 呃，我们看一下，准备三样东西来，镜头开过来。首先第一个，我们准备一个二十四伏的电源适配器，准备一个质量好一点的，大概是六十瓦。 第二个呢就是一个外控线，这个是需要在厂家那购买，但我们这里也可以配啊。 呃，第三个呢，就准备一个脚踏开关，就是一个常开的用常开触点，那么接线方法呢？它的原理呢？就是二十四伏这边是正极，我们找到 这个外控线的外部出光和使能输入两条正，直接给它接起来，然后电源的负呢，先经过这个脚踏开关，然后再接这个 外部出光跟使能输入的负，这样接好之后我们就可以用， 也就是说当这个外控线只能输入和外部出光，得到了二十四伏之后，他就可以促发出光了，这脚踏踩下去，那么他就有二十四伏，如果不踩呢，他就没有二十伏， 所以是通过这个脚踏开关来控制它的出光和停光。好，我们把线包好之后呢，首先就是把这个电源插好， 把这个外控线的 d b 二十五插头直接插在机器的这个外控线上面，把这两个螺丝拧紧， 那在机器这端我们也要输入一个外控码才能够。呃，实现外控，这个码是由环日激光提供的啊，在授权码这栏输入 输入这个外控码，按一下确认操作成功，那这个激光器版本这里显示 e o p k d， 这已经是外控成功了啊，已经搞好了，我们试一下。啊 啊，现在已经实现了，脚踏出光了。

普通弯钩机上三个行程开关和两个脚踏板的线怎么接？我们一起来看一下。首先我们先来接一百三十五度的行程开关，是红黄蓝三根线，黄色线接在第一个点上， 红色的这根线接在第二个点上，蓝线是接在第三个点上。再来看一下这个九十度的行程开关，也是红黄蓝三根线，黄色的线接在第一个点上，红色的线接在第二个点上，蓝线接在 一二三四五六七第七个点上。再来看一下停机线，停机线是两根，一根红色一个蓝色，红色接在一二第二个点上，蓝线接在一二三四五六第六个点上。 再来看一下脚踏开关的线，先接这个一百三十五度的是两根红线和蓝线，红线接在一二三第三个点。 再来看一下蓝线，蓝色的线是接在第四个点上。再来看一下九十度的脚踏开关，九十度的踏板也是两根线，红线和蓝线， 蓝线接在一二三四五第五个位置，然后这个红线接在五六七第七个点上，这样就接好了，有需要的可以点赞收藏。

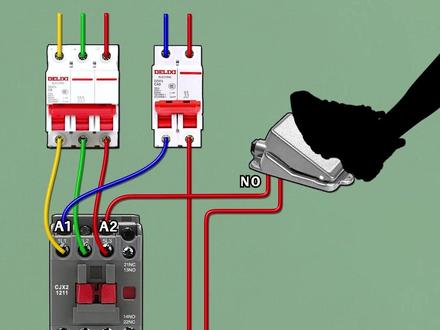

电工证你是怎么考的呀？这个脚踏开关你都不会接线吗？赶紧给你出个教程。首先先接好主回路，通过交流接触器，热继电器到达电动车 控制回路零线，接到接触器的 a 一 火线，通过热继电器的长臂触点到达脚踏开关的 n o 常开点，再接到接触器的 a 二线圈，接线就完成了。松电以后我们按下这个脚踏开关，电机启动松开就会停止。那你认为这样的线路安全吗？

关于如何自己动手加装按钮和脚踏，今天拍一个面板和脚踏的扩展，怎么装？准备的这些东西，这是排线一点零的，排线一点零乘十的，这是他的扩展板，就是把引脚引出来，单独在这上面焊的话， 这个引脚太细了，不好看，所以说用一个扩展板把它引出来，这边抬起来之后把线插上去，然后装上，这边是压的，这边是翻盖，翻盖然后压上去，两边的方式不一样，这边是抽屉的，这边是压的，然后把它装到板子上， 把螺丝打上， 你把排线折了一下，这排线是可以折的，折一下之后它就不会翘起来，把这个螺丝装上。 还有一个这个小的光隔离的模块，光雾隔离的，它这里有个灯，灯的这里对应这个孔，就可以让光透过去。然后装的时候咱们要辅助拿点东西垫一下，双面胶 有一定的弹性，装的时候位置偏一点，也可以 看一下，这边灯对上，灯对上就可以了。然后现在来接线， 这个插头可以选择直接插，也可以选择像我这样焊，焊的话要结实一点，先焊线，先焊线之后我们把线转个弯，再来装开关，它那个会有根挡着挡着的， 稍微焊一下就好了。 先把线折过来，因为这个它导热，导热之后这个线就软了，就不要去拔，拔的话很容易把线拔出来，等它冷了之后才会引客。然后这里再把开关装上，这里会有点挡着，不好装开关， 然后把剩下的三个角信号也装上，同样的还是选择焊接， 剩下的三个角是一个是起点的，一个是结束的，一个是那个脚踏的， 一起插上，然后注意一下，不要让他们互相碰到了。 焊接的时候小心点，不要连吸， 然后把引脚弯过来一点，方便一会绕线，一个线转弯上面这里上面，这里弯曲的时候留了一根，这一根是正极，就标记一下这根是正极，一会用的到， 然后把另外一个开关装上， 然后开始走线， 这里一个两个，三个四个，总共要穿四个点，线大概就需要这么长，然后把多余的线剪了， 我买的这个是螺丝压压的，也可以买那个焊接的穿过来， 然后这两个点 把金属线拨出来，焊在上面， 先给焊盘上面把锡镀上， 让我们测一下腹肌有没有问题，都是通的，这边排线从这里到这里直接到这末端都是通的，没有问题。那我们接第一个信号就好， 可以把线再扭一下，也可以给它注一点锡在上面，它就成一股线，压起来方便一点。 这个线压上的时候不要使劲压，不要用力使，给它扭到底了，可能会把线压断的，就刚好压上劲就行了，因为它这个铜线很细，只是信号线， 然后这个线天气比较冷，他比较硬，不怎么好卷，不怎么好卷的话就把它烤一下，定一下型。剩下这根是那个脚踏的信号线，接在这边，这个凹槽里 应该镀点锡，线头上面镀点锡比较好焊接， 然后去拧一下线，这个是正极，拿一根刚刚剪掉的线， 这边是两边都需要焊接或者是插都可以，像这边可以直接这样插上，把它焊在这里，焊在这个 vcc 这个这个引脚上面， 它这个焊盘比较离得比较近，要注意一下不要联系啊，这边联系就会直接烧掉了。 你检查一下，这个是公共负极，这个是正极，这个正极是给这块隔离板控制隔离板供电的， 然后可以看到公共充电中间这个信号接到这边的一二三四，第四个角，这两个印证和 vcc 上面就接一个开关，接脚踏，接脚踏的效果跟这个线开关的效果是一样的，他们两个都是一样的，都是一个按键开关，只是外观不一样而已。 让我们测试一下，这里搭了一个测试的电源，没有接主机，没有接主板，所以说屏幕是没有信号的，只有电 屏幕没刷固件，先暂停一下，我去找一下屏幕固件的内存卡回来了啊，先要断电插，从这边断电卡插上上电开始刷 好，刷完断电打卡充电，开始来测试一下按键，这个是结束，这个是洗脸，然后这个脚踏灯也是正常亮的。如果你这两个脚想换一下位置， 就把他们两根线换一下位置啊，这个绿色和蓝色的就是信号线，给他们两个换一下位置，就可以换一下这两个按键的功能，可以把这个改成起点，这个改成结束，其他的没什么，然后就安装在机器上面，这里如果你的机子这里是没有没有这个插头的，是焊线的，是焊接的，找一下 这种这种屏幕的，嗯，这个这个是这样，焊在这里的话，就从这里直接把这个屏幕剪开，然后把线拔出来，线拔出来把屏幕按在上面就可以了，就不用这个插头，懂我意思吧？就是把这里，直接把这里边框剪开之后把线就取出来，只要保证它这个连接线连接在上面就可以 了。好的，就这样。

好，这是一套脚踏开关，今天跟朋友们说分享一下这个脚踏开关的跟自动门的连接接线方法。首先呢，这是 这个接线端子哈，接线端子这个一定要分清楚，那么这个对应的话是上面是二百二 二手，中间是二十四伏输出，下面是检测，就是信号，对应的就是这六个端口，一二三四五六六个端口啊。这边的话呢，是脚踏开关的控制盒，这是脚踏 化开关，这是脚踏开关，那脚踏开关里面的我们这个这个都装好了，这个头子都把它卡上去了，都把它卡上去了啊，这都卡上去了。 这个是我们装好的样子，装好的话呢，那像模模拟一下这个脚放进去的话呢，这个控制脚踏开关的控制盒的灯 会长闪闪烁，说明在工作，给信号给到自动门了啊，门能够开门。那具体的接线方法呢，相对也比较简单，像这个控制盒左边的这个一二三四， 三四是电源，一二是信号，那三和四呢，接到接线端子的中间二十四伏输出。 那下面的话呢，我是分了四个颜色的线，下面是黄白，就是一和二是信号，对应的是检测，这个检测啊，再看一下啊， 要记住这个线，记住这个线啊。然后这头这头的话呢，你就直接插就好，就直接插就行了。但是你要注意分组，他是分 a d 两组， a 组呢是一个黑线，一个蓝线，再加上这么一个盒子，这是一个 a 组。那么 b 组的话呢，也是这样的，一个蓝线，一个黑线，对应的一个盒子啊，里面是两个头，两个头，一个黑线头，一个蓝线头，也就是说一个是发射头，一个是接收头啊，这个呢，这一套接完就可以了。呃，还有呢，如果说， 如果说，就是有的朋友他接了以后呢，可能这个绿灯在闪烁，或者是控制器的这个绿灯呢，老是在不断的闪烁的时候呢，你注意要 把这个控制盒的这个档位打到 no 档啊。这个档位打到 no 档，如果他在 nc 档的话呢，给你门造成的常开，一定要注意把它拨拨过去，打到 no 档啊。这一点要注意啊。今天就分享到这里。

你知道脚踏开关控制电机如何接线吗？一起来看看。首先接好主回路，然后将零线接到接触器线圈 a 一， 火线接到热继电器九六端子，再从九五端子出现连接脚踏开关接到接触器线圈 a 二，接线完成， 打开电源来看效果，踩下脚踏电机启动，放开脚踏电机停止，你学会了吗？

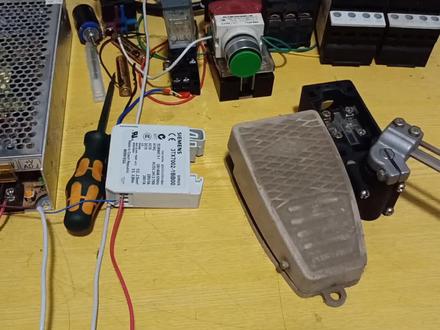

朋友们大家晚上好，今天给大家看一个脚踏开关啊。 呃，之前有个朋友就是说问我这个脚带开关怎么系啊，脚带开关的话我就不打开了啊， 打开的话跟这个看跟这个大家看一下啊，跟这个原理差不多的，它里面是应该是一种长臂长开长臂点啊，根据这个情况来接线的啊，看看能不能打开啊， 估计不是太好打开， 看看能不能。里面其实是一个常开常住店， 这边好像没东西，看一下 螺丝棉看看能打开吧。 我可不冇得 那可以这样打开， 这样把它甩开就可以了， 把它旋下去，里面其实一个那个就是开关啊，不怎么好拿下来看看 还没有这个这个倒是，里面倒是跟他差不多的，就是这个倒是珍珠糖啊，接下来我其实很简单一种常规常治，我也不知道大家有什么不明白。 根据你的情况使用吧，你需要长开你就长开，呃，就长开就长比你到时自己用这个表打一下啊，看看哪种长开。长比千万长开。注意就是说长开一点一组长开不是一点一组 啊，看一下这个一般这个三三三四应该是一组，二十一二十二是一组啊，有万元表的话大家用万元表打一下啊就可以知道了。哎，根据你的要求来 几千吧啊，其实很简单的。好，今天的视频呢就分享到这里，这个拆的话估计还是有点那个的，把它按下去，把这个箱子把它顶过去就可以了。 顶过去顶过去就可以更换的话也是不是太方便了。反正这个就是脚大开关啊，大家看一下脚踩的啊。好，今天的视频呢，就分享到这里，谢谢大家观看。

干电工，你连脚踏开关控制电机如何接线都不会，你脚踏开关接零线纯属胡闹，一起来学学！首先接好主回路，然后将零线接到接触器线圈 a 一， 火线接到热继电器九六端子， 再从九五端子出现连接脚踏开关进线出现接到接触器线圈 a 二、接线完成，打开电源来看效果，踩下脚踏电机启动，放开脚踏电机停止，你学会了吗？

嗨，大家好，今天讲一下定速电机接脚踏开关的方法。定速电机接电容，黄色白色线接电容， 接好电容以后，然后就接这个电源线，一根接在白色线上是正转的，这个电源线接在白色上是正转，电源线接到接到黄色上是反转啊， 我先包起一根，然后这个黄色线就有，呃，不接电源线直接包起来，剩下就是一个公共端，公共端黑色线接一个，脚踏开关线，脚踏开关线接一个到公共端， 然后打开开关，还剩一根线，还有电源线还剩一根，直接对接 好，这样就算接线完成了。现在来测试一下这个开关啊啊，按下去他就转，松手他就停止，好，测试完成。主要就是这个电机的正反转的话，就是这个电源线，现在接在白色是正转，挪到黄色是反转，然后公共端这一根线是不用动的。
