王静图纸扇形齿轮怎么画

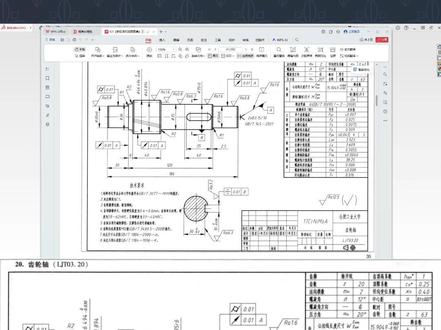

sorry works 进阶图纸练习，每日一练今天学习王靖图纸齿轮轴，我已经把课堂上的图纸全部打包好了，领一份，边练边学。大家好，我们这节课来带大家会制一下咱们王靖图集第三十五页的齿轮轴， 依旧是 ctrl 加 n 新建一个零件，只不过这一回这零件我们不画东西，我们怎么样呢？通过这个 two box 里面的国标动力传动齿轮，螺旋齿轮，我们去给它生成一个零件啊， 齿轮我们肯定不会自己画，他会让你去选择，我们就如实填写就可以了。我们对着那个表，魔术维亚尺数二十螺旋方向，右手螺旋角度十二度，压力角不动，我们看一下这个压力角，对，没错，是二十面宽的，选择四十，然后这个股样式，这一些呢，我们通通不去管他，然后点击打勾， 然后在零件八里面呢，我们给他插入进来，把这个实体呢给他插入进来。 这个零件它的位置，它可能会有一些许偏差啊，你可以看到有一个基础面，它没过，对吧？问题不大，我们就以这个前式基础面去画就可以了。这个位置啊，我们要找到它的终点，这还是有点比较困难的，那我们换个基础面，换上式基础面， 对吧？这一把应该是没有多大的问题了，我们稍微标一下尺寸，验证一下，标到这个点，他不让我们标吗？对吧？二十二点四一， 然后下面这个点呢，也给他标一下二十二点四一，说明他确实是个中性点。然后我们要画的是余下的几个特征， 把它拉长一点点。啊，这里呢有两个矩形，另外一边呢，他也有两个矩形，我们通过这种取巧的方式画完了之后呢，再给他拉过去，这样子可以省去一部分这个定义的时间啊，然后画一条中心线给他补上吧， 那还不如直接先画这个中心线呢。三十六，这里我们生成的这个齿轮，同学们他不是正确的，这里老师可以负责任的告诉大家，他为什么不正确呢？因为咱们这个齿轮他有一个变位系数。好，可以看到这里添加了一个中点。 变位系数是什么意思呢？他是为了方便两个齿轮在裂合的时候，就为了动力的传递平稳呀，什么减少噪音啊等等等等，那各式各样的理由，他还不让我们添加几何关系，那我这样子添加就可以了吧，没毛病啊。有一个三十， 他为了让我们的齿轮运转的时候更加丝滑或者噪音更少，那个力矩的传递呢？更加平稳等等理由。他实际上那个齿轮他会有一个变位系数， 这变位系数说白了就是让他的齿轮呢和他的标准他不一致，让他稍微大那么一丢丢，小那么一丢丢，大概如此。完事之后呢， 得到的一个效果他就和以前不一样了嘛。然后这个效果呢，我们用变位系数来表示，这里我们把这一根轴呢就画的差不多了，选择选择一下这个旋转轴，然后选择一下这个旋转轮廓， 那么在这种添加了变位系数的条件之下，这个东西它会变成什么样子的呢？这里我们移动复制一下实体，选择它添加一下配合，选择这个表面和这根轴呢，它同轴点击打勾好这个齿轮轴主体画好了，是吧？我们接着来讲刚刚的那个事情， 就是我们刚刚讲到它经过了一系列的变位，对吧？变位完了之后呢，这个东西它和原本的样子长相不一样，这个时候呢，我们再用标准的这个 two box 里面的齿轮模组去画的话呢，它就会有一些许问题， 但是我们就不去管他了啊，因为这部分你如果要管的话呢，那你就画不完了。同学们，我们稍微给大家看一下这个中心孔的尺寸，大家可以暂停或者截图保存一下，这里呢是三点一五，我们刚刚讲到的他会有一些许问题，是吧？那这个问题是什么呢？待会老师倒脚的时候，大家就应该能够理解了啊。这里我们先往下面标， 这里呢是六十度，这里呢是三十度，然后这个 t 他 是有一个尺寸的， t 是 从哪到哪呢？从这里到这里，这个 t 的 尺寸我们来看一下，对的， 你把这个尺寸呢给它改成从动二点七三，确定这个地方我们也给他标注一个尺寸啊，也给他搞个六十度中的孔稍微搞大一点，然后下面这里是 l 一 的尺寸，从它到它这个 l 一 的尺寸呢？老师找一下 标准里面呢并没有标注出他的一个长度啊，这里我们就随便给一个值，他是一个什么样的长度呢？就是说如果你经过磨损了，他的这个长度要比这个二点七三要长，反正他比这个二点七三要长就可以了。这是个第一和第二，第二的大小是十毫米， 第一的大小呢是六点七毫米，六点七回车 把它呢往这一放，完全定义了，我们再随便画一条这种竖线给它呢，镜像一下， 把它的位置呢往这里一甩，因为它两侧都要有这个中心孔，不然的话咱没没法去画啊，没法去加工，不是没法去画，点击打勾， 咱们这个中心孔就绘制完毕了。然后呢我们来倒角，这倒角的时候呢，我们就得讲到刚刚一路过的那个问题，哎，这个两毫米忘记输入了是吧？这里居然是多个实体啊，同学们可以看到这个也很扯淡，我们选择这多个实体呢，给它组合起来， 点击拉勾， ok， 然后呢再去点击倒角，好倒圆角的时候呢，同学们就会发现这个问题所在了， 这问题在哪呢？问题就在于这两个圆角我们只能导其中一个，不然的话呢他就会出一些问题， 这个导角，结果把导角给给改成这个样子了呀，四十五度啊，我说怎么哪里哪里不对劲呢？同学们， 这里有一个两毫米的圆角，大家可以看到我们压根没法在这条边线上面导出来这个圆角，是吧？ 因为这个面呢，他要低于这个面，右边要比左边低，这一边呢，我是可以导出来的， 为什么会出现这种情况呢？就是我们刚刚所讲的那个变位系数，这个变位系数一添加呢，这个面他会略高于这个三十六的这个直径的圆，所以我们可以添加倒角，但是由于我们这个齿轮呢是一个标准的齿轮，他没有添加变位系数， 所以画出来的结果呢就会出现这种问题，但是这个是无伤大雅的，同学们，我们画这个齿轮最重要的是学会这个方式方法，像这种小细节呢，我们可以稍微给他忽略忽略， 然后这个变位系数，老师刚刚其实和大家讲过了，但是没有讲完啊，就是为了裂合的时候，他的动力传输更加平稳，我们不能百分之百按照他这个原始的状态去给他添加。然后这个地方有一个小倒角，老师好像忘记倒了，对，没错， 这里有一个位置，导角为 c， 一 点击打勾，然后呢，这个齿轮上面应该也要有一个导角，老师也忘记导了啊，不过关系不大，我们可以后续去添加， 直接就画一个三角形放在这里，注意啊，别抓到这个点，抓到点的话就完蛋了，两个相等。然后呢，这里是 c 一， 这里应该也是位助倒角吧，他有有助吗？没助没助，就是位助嘛，对吧？ 改成构造线，然后给他改成数值，然后呢，把他镜像一下，直接在这一端呢，给他拖过来， ok， 他 又过定义了，对吧？大家可以看到啊， 我们这边他的尺寸呢是有问题的，我们应该使其水平，然后呢，这个点我们应该去给他标注一个尺寸， 或者让他直接与这个线给他重合，那重合的话，这边好像又有点不对了，是吧？ 因为咱们这个齿轮从这个视角看过去，他不一定是一个正的啊。那我们先不管，先旋转切除旋转轴呢，选择它点击打勾，看能不能切干净，可以看到我们压根就没有切干净，没有切干净的问题在哪呢？他问题就在于咱们这个位置他拉的太高了点， 把这个重合，把这数字添加上啊，这个位置刚刚我们讲他拉的太高了，这里呢我们再给他来增加一部分， 找到剪裁实体啊，把它切掉，这边呢也是一样的，保持它的基本形状，我们不去改变。 ok， 剪裁这个导角我们应该在齿轮槽划出来之前呢，应该给他导好，不然的话后续再去添加的话，只能通过旋转，而且旋转的时候大家也能看到啊，和老师一样，他可能会出现磕磕绊绊的一个问题，接着把这个草图呢，我们从中间给他一个等距，等距距离是十二点五啊，就三十五除以二， 然后呢方向往这边给定一深度，这十二点五吗？方向反了啊，三十五除以二等于十七点五，再减去五等于十二点五，就是咱们这个键槽的尺寸，那么这个齿轮轴呢，画到这里也就会制完毕了， 如果大家要追求完全准确的带有变位系数的齿轮的话呢，我们一般情况下是借助差距等插件等工具去会制的，不然的话这个画出来他多多少少有一点点毛病啊。点击打勾，这个地方应该是位住倒角为 c 一， 这个倒角尺寸它怎么老是给我搞成两度呀？ ok 啊，点击打勾，那么我们这个尺寸轴绘至到这里呢，也就完全完成了，大家下节课再见。

solidworks 进阶图纸练习，每日必练！今天练习王靖图集追齿轮轴，另外我已经把课堂上用到的图纸全部打包好了，领一份，边学边练。大家好，今天来教大家复制一下王靖图集的第三十六页追齿轮。 首先我们砍出将新建一个零件模板，这个追齿轮和上一节课画的那一个齿轮轴是一样的道理啊，我们肯定不可能自己去画齿轮，对吧？这里呢，老师先把他的这个轴给他弄出来， ok， 里有一个小落差，再往上面走到这一步呢，我们停下，再拉回来一部分一部分的去标注啊， 首先他的总长度是二百六十五，减去这里，这里的尺寸是多少呢？三十二点九九二，减去幺幺点六八回车二百二十点三三。这个尺寸说实话有一点奇奇怪怪的，但是我们不管，他来标我们的就是了。 这里呢是三十五回车，这里呢是四十二，这里呢是四十五。好，四十二。最后呢是一个八十， 这不是快八十啊，我们再仔细看一下，这里还是个四十五吧，四十五回车啊。再把每一段的这个长度呢给它标注一下，这里是六十，这里是五十，这里是二十五。 ok， 这个地方有一个四十，从这个面开始的啊，从这一根线，然后往右边走，有一个四十，减去一百一十六幺幺点六八吧， 我看一下，对的，没错，这里是四十减幺幺点六八回车。好，那么他就完全定义了。然后我们去旋转凸台机器，点击打勾倒角， 这里他有助导角尺寸吗？他没助导角尺寸，那就是二未助导角为 c i 吗？点击打勾，接下来呢我们来导一下圆角未助，圆角也是二，这一个面有一个圆角，然后呢这两面都是圆角啊， 还有这个地方点击打勾， ok， 然后我们把箭槽画一下，找到槽口命令，然后呢标注一下尺寸，这里是三毫米， 总长度呢是六十五十五十回车，它的宽度是十毫米，半径标个五就可以了，然后切除啊，这个三十五还是等距十二点五，十二点五回车，然后深度呢给个五毫米， 方向反了点地打勾，这部分我们会制完毕了，他屁股后面呢没有中心孔，接下来我们只需要插入一个齿齿散齿轮，右键生成零件， 然后呢我们依照这个锥齿轮轴里面的表格数据啊，三点五的魔术，十九的尺数，大齿轮的尺数五十九，就是与之匹配的尺数。压力角二十，面宽三十四，骨直径，骨直径指的是这一部分 骨直径啊，指的是这一部分，我们看一下尺寸是五十五，对吧？然后呢安放距离，指的是从这个骨到这个尖端，它的间距是一百二十点一七九， 这个标称轴直径就里面这个轴孔，这个直径的话我们随便给多少都可以啊，反正我们最后还是需要给它填满，对吧？箭槽五，点击打勾， 然后呢我们再把这个部分呢，我们给他插进来，插入一个零件，点击打勾，然后呢通过直接编辑移动复制实体，把这个实体我们给他通过配合的方式给他约束一下，添加选择，这两个面同心点击打勾， 没什么太大的毛病啊，这个椎齿轮我们就会说的差不多了，然后他是两个实体，我们组合在一起删除面，把这个面和他呢我们给他删除并修补。椎齿轮划到现在就基本上已经完结，我们只差倒一个角，这里有个五毫米的 r 角， 点击打勾啊。这里呢有一个两毫米的位注啊，叫设位注吧，设位注，点击打勾。 ok， 咱们这个椎齿轮画到目前为止呢，也就已经完全结束了。好的，我们这节课的会制到这里就完全结束，我们下节课再见。

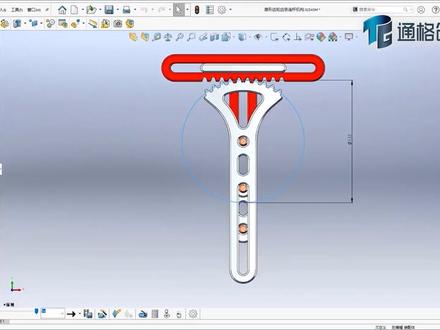

本期我们来使用 saladorox 制作扇形齿轮齿条连杆动画，正在播放的是 viros 渲染完成的动画， 我这里已经是用 slide dorks 打开了扇形齿轮齿条连杆机构的模型。通过这个爆炸动画大家可以了解各个零件在机构中的位置， 通过设计数可以看出这个机构由固定价尺条、连杆和扇形齿轮组成。 我们再来看一下各个零件之间的配合，请大家按照下列配合，自己亲自动手装配一下哦。 需要注意的是，在装配最后一步齿条与扇形齿轮前，需要在扇形齿轮零件内的前视基准面上，请按照我画的位置用草图绘制出一个直径为一百三十五毫米的圆形。 这个配合使用的是机械选项卡内的齿条。小齿轮配合 齿条，这里请选择齿条上蓝色线条位置处。小齿轮齿轮，这里请选择扇形齿轮上直径为一百三十五毫米的粉色圆形。草图 设置完成后，请点击确定按钮。将模型装配完成后，再界面左下方单击运动算了一， 在这里需要给连杆添加一个旋转马达， 让连杆以顺时针方向旋转。 将运动等速这里设置为十二，也就是连杆旋转一圈的时长为五秒。旋转马达设置完成后，请单击计算按钮进行计算。 到这里上行齿轮齿条连感动话就都设置完了，朋友们，那咱们下期再见啊！
