比例阀零位调试

兄弟们大家好，我们来看一看这个阀，这个阀它是为什么这个又有插头，然后线圈外观又不一样嘞？这是什么阀嘞？ 这个是比例阀，比例换向阀，比例伺服阀都是这种典型的结构，还有这种比例流量和比例压力的，这种双比例 可以调节我们的压力，可以流量，这个呢就是换向阀，可以想象成它可以通过泄气的大小控制阀芯的一个位置 多少，然后更精度高一点的是有阀芯位置检测，然后通过放大器，然后进行一个计算，给到一个更高的精度，更高的响应。大家知道这个放大器它是怎么去使用和接线的吗？我们来看一看， 它有一二三四五六七，我们叫七星插头，然后嘞 a 微正 d 微零，然后 d 就是 信号正 d， 信号负 abd 就 接上线了，之后就可以给这个阀进行控制了， ab 是 电源，然后 d 是 给信号。大家还知道比例阀有其他哪一些的放大器，它的接线是否通用的嘞？

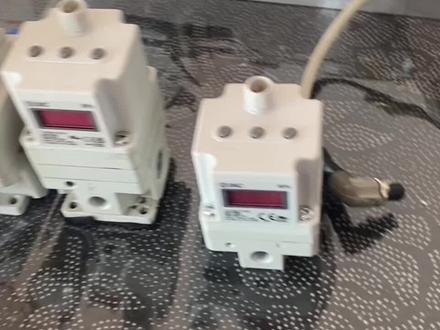

我跟大家说一下这个 smc 电器比例法，他如何去设置，等所有设置一条视频给你们讲清楚。我刚抖音看了一下，怎么讲的比较闪，这样看起来比较麻烦。呃，他这上面有三个按键，然后呢他我跟你讲 讲的话，这个一千、两千、三千全部都通用的，全部不管是三零还是一零还是五零，全部一样。然后我们接电以后都会显示三个零，我们左键长按 大概三秒钟，然后按一下中间，按了以后呢，他这个就解锁了，因为他正常是刚刚是上锁的状态，只有解锁你才能设置里面的参数，然后你短按一下，短按一下现在会显示一些 fe 三个零，他这个是最小压力值，比如说我现在设置一个十， 那么他就是不会归零了，他就是一直会有一个十的最小的一个这个输出出去。有些人说我这这个盘，为什么，呃，为， 为什么我没给他信号，他又触气，他不是坏了？可能说你 f 一 设置了，你可以检查一下，如果说你检查出来，呃已经是桂林了，但是还是有辅助，呃，那就可能是有些问题。然后呢？ f 一 是最小亚迪，我们点一下 短按中间按中间，然后是 f 二， f 二会显示五百，因为我拿的是幺零三零。呃，虽然说他这个官方定义的是五公斤的压力，但是他最最高的话可以到六公斤也是一样的，我按左键是加按右键是减，他可以一直调到六，但是不建议满那个满两层去用，会 会比较影响他的寿命，虽然他有这个荣誉，然后也是一样。你设置好以后呢，我再给大家看一下，比如说我设置个三，我设置好以后按一下中间，他会，如果说你没通气状态下他会异响，异响的话你最好通气设置，要不然的话对电池不太好。 然后我们这时候呢，接下来就是说怎么去设置他的灵敏度和正义，还有如何去清零。我们先长按 也是大概三秒钟左右，他还会跳一个 f 零， f 零 e， 然后他会显示一个 gl 九。 gl 九是什么意思？意思是说现在是上气的速度是最快的，如果我们调到八，他会上气速度慢一点，七也会慢，六也会慢。 然后比如说我设置好以后按下中间，他也是设置完了，如果说我没设置好，我再按一下中间他正常，正常他是出场默认是九是最快的。 然后我设置完按中间，他不是跳到 f 零一了吗？我再按一下左键，我再按一下这个右键，按下右箭头是 sl 零，他这个就是灵敏度，就是信号对信号的那个灵敏度也是 也是一样的，他现在 f 零是最快的，我们按一下中间，按一下一，他会会慢一点，这信号的这个灵敏度会慢一点，按一下二头更慢，按一下三更慢，然后正常的话他出档设置也是 f 零，也是基本上也会够用，然后我们第三 现在是 f 零啊，然后我们再按一下这个，呃，左键就是这个地方 look， look 是 上，然后它会显示一个这个 f 零，闪和和这个头会一直闪也是一样的，我们按一下这个中间键，它会跳这个两面一起按， 他这个是什么？这个是清零，比如说我们设备用完以后他会有残留值，比如说是一三，有时候是十十几，你这样清零的话他会会好一点，要不然的话你数数的话他会多，他会有偏，有那个偏移吗？比如说我给的呃 一公斤的气都会有多少残留值，会多多多少的这个残留值。然后我们现在已经全部已经设置完了，那我设置完了，我现在是上锁的状态，那我告诉你们怎么把它， 比如说我刚刚这样，我设置完了，我怎么给他上锁呢？因为我现在按的话如果误错的话我就白设置了，我就按一下这个路口，长按三秒钟， 长按三秒钟跳到这个，然后松手按一下中间，然后现在就上锁状态。我现在想设置我必须重新按一下左边这个三秒钟给他解锁解锁才可以， 然后基本上就是呃，就是这样设置，然后有一些常常见的问题，就是说呃，我没给他信号，然后我也没没有，没有给他这个 输入吗？他就会有输出，这样的话可能会有问题，但是情况比较多，可以发给我，我帮你看一下。然后呢一样的，这边是 呃两千的，这个是三千的，他都是都是一样设置，这个没有关系。然后我下期视频跟大家说怎么选型，他这个不是说我这个阀买的大一点气压就会大，可是这个都是最大是九公斤压力，但是他实际能调到十公斤， 呃，但是呢他这个，嗯，他这个呢不是说呃，是跟这个大小有关系，我下期跟大家说是下一个视频跟大家说怎么去选型，然后还有刚刚漏了一点东西，他这个如何恢复出厂设置呢？他这个要左键长按， 然后一样中间按一下，然后左右两个键，上下这两个键咱们一起按 啊？一键按，然后呢都会跳个数值，跳个数值，然后就会恢复，他这个就是说是桂林的最大压力和最小压力值的设定。比如说我设定个六百，或者说设定个三百，我要调过去，我可能要按两百下， 但是我这样恢复的话，他会他就会自动恢复到这个出厂设置，他最小的话会是零，然后最大会是五百，然后，呃，但是呢他这个他这样设置他是不会 不会恢复他的正义和灵敏度，比如说他现在正义是，我给大家看一下，比如他正义是八，然后呢？ 然后我这样左右两按重复出厂设置，他不会恢复，他还会是八，我必须要自己长按进来把它设置回来才行，要不然话，要不然的话他就不是就呃，他不会是恢复出厂设置的。 对。

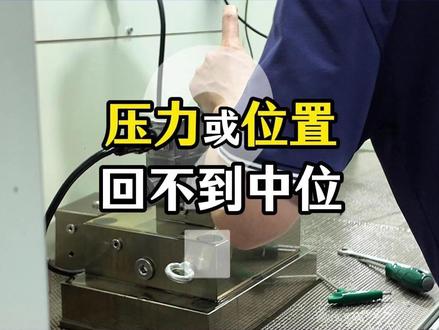

比例阀用久了，控制不准，压力或位置回不到中位。别急着换阀，很可能只是零点跑偏了，零点偏了，整个控制就歪了，怎么叫准？三步，第一步，把比例放大器的使能信号断开，或者直接切断放大器的电源，确保没有驱动信号输出到比例电磁铁。 第二步，输入零伏或者零毫安的控制信号，这时候阀芯理论上应该回到机械中位。第三步，用万用表测量放大器上的阀芯反馈信号，如果反馈不为零，就调整放大器上的零点定位器， 顺时针或逆时针慢慢拧，直到反馈信号显示为零。调好之后重新上电试一下，控制就精准了。记住，换新阀、修旧阀，或者感觉控制跑偏了，都先做一次零点校准。

新换的比例阀不能用，应该怎么调试？第一步，检查比例放大器和阀是否匹配。不同品牌、不同型号的比例阀，需要的放大器参数不一样，放大器不匹配阀没法正常工作，确认放大器型号和阀匹配。 第二步，零点校准，心阀装上去，机械零位可能有偏差，输入零信号，调整放大器上的零点定位器，让阀芯回到中位。第三步，设置斜坡时间，比例阀需要设置上升和下降斜坡时间，防止动作冲击，一般设到三十到五十毫秒。 第四步，接越响应测试，给一个跳变信号，用示波器观察阀芯反馈，看响应速度是否达到要求。如果响应太慢或震荡，调整放大器的增益参数。记住，新阀不调试等于白换。四步，调好再上机。

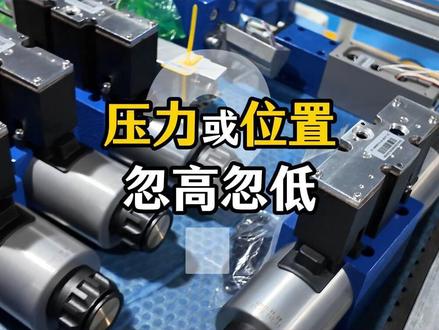

比例阀控制不准，压力或位置忽高忽低，是什么原因导致的？第一个原因，没有做零点校准。 比例阀在出厂后、安装后都需要重新校准零点，输入零信号时，用万用表测放大器的反馈信号，调整零点定位器，让反馈归零。 第二个原因，死区没有补偿。比例阀在信号很小时阀芯不动，这叫死区，需要在放大器上设置死区补偿一般给百分之零点一到零点五，让阀芯在小信号时也能响应。第三个原因，比例电磁铁老化。 比例电磁铁的推力会随着使用时间下降，导致同样的信号对应的阀芯开度变小，需要重新标定放大器的增益或者更换电磁铁。记住控制不准，先调零点，再补死区，最后查电磁铁。

今天我们讲一下欧瑞普通炉比例阀调整，在调整比例阀前先测一下燃气压力，在燃气阀门关闭状态打开 a 点螺丝，插上燃气检测仪， 打开燃气阀门，燃气压力不低于二十毫帕，现在是二十六点七八，呃，就表示正常。关闭燃气阀门， 把一点螺丝拧紧啊，我们调整比例阀火焰大小，然后地暖模式打开以后按住复位键跟地暖模式上键。 呃，是大火火焰调整，然后调整 b， 把中间那个螺丝点不要动，钳子夹住铜螺帽调整左是小，右是大，调整火焰， 这是大火火焰，然后小火的话切换到小火火焰， 小火火焰调中间的点，外面加注，外面铜锣帽加注中间这个你往右是大，往左是小 啊，然后退出复位键。

大家好，今天咱们来聊聊比例阀阀芯怎么维修？很多朋友可能对比例阀不太熟悉，但它其实就像咱们家里水龙头的升级版开关，能精确控制液体或气体的流量。而阀芯呢，就是这个开关里最核心的部件， 一旦它出问题，整个比例阀就可能罢工或者控制不准了。首先咱们得知道阀芯常见的问题有哪些？最常见的就是卡制，就像水龙头用久了转动不顺畅一样，阀芯里如果进了杂质或者油污太多，就会导致动作迟缓甚至不动。还有就是磨损阀芯和阀座长期摩擦， 就像鞋子抹久了会变薄，密封性能就会下降，可能出现泄露。那维修的时候该怎么做呢？第一步肯定是断电、断气或断液，安全第一嘛，可不能带电操作。 然后把比例阀拆开，取出阀芯，这时候要仔细检查，看看表面有没有划痕、磨损，或者有没有异物卡住。如果是有杂质，用干净的软布或者专用的清洁剂轻轻擦拭，记住不能用硬东西刮，不然会损伤阀芯表面。 如果发现阀芯已经磨损的比较严重，比如密封面有明显的凹槽，那可能就需要更换新的阀芯了，这就像牙齿坏了补不了，只能换假牙一样。装回去的时候也要注意，零件要按原来的顺序装，不能漏装或者装错，不然可能会影响性能。 装好后，先别急着通接线，最好先手动测试一下阀芯的动作是否顺畅，确认没问题了，再进行通电调试。最后提醒大家，平时定期对比例阀进行清洁和维护，能大大减少阀芯出问题的概率， 比如保持接线的清洁，避免杂质进入，定期检查密封件的状况等等。你们在维修比例阀阀芯的时候遇到过什么问题吗？或者有什么小技巧？欢迎在评论区一起交流呀！

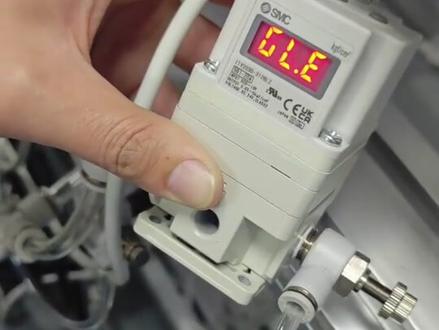

要用电器比例法的老铁们，今天教你们怎么设置电器比例法的争议和灵敏度安排。首先长按 set 设置键，屏幕显示 gl， gl 代表的是正义的设定，再按一下设置键，进入 gl 设置。 gl 代表的是正义的设定，最大是 gl 九，最小是 gl 零。数值越大，电器比例法响应的速度越快，先缓则是缓慢。通过左右键，我们可以调节 gl 的 数值大小，确认对应的数值。之后按下设置键，回到 gl 闪烁界面，通过线上箭头我们可以找到 sl， sl 呢是代表灵敏度的设置，我们再按一下设置，进入 sl 的设置界面， sl 代表的是灵敏度的设置，数值越小，灵敏度越高，然后 确认需要的灵敏度，按下确认键，然后长按设置键，可以返回当前压力显示。以上就是灵敏度的设置，是不是很简单，赶紧操作起来吧！
