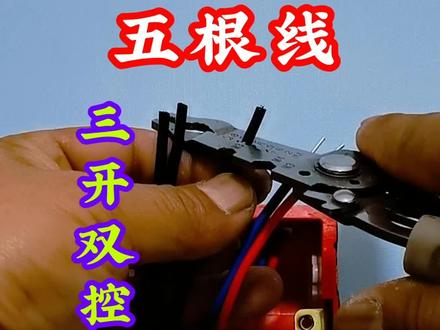

三开双控五根线背面九个接线孔，红色、火线、蓝色、零线、黑色是三个灯的控制线。如何接线？ 将火线接近 l 三一，零线接近 l 三二，三个灯的控制线分别接近 l 一、 l 二和 l 三，用跳线连接 l 一 一、 l 二一和 l 三一、 l 一 二、 l 二二和 l 三二， 这就是五根线接三开双控开关的接法。关注我，每天分享用电知识！

按盒里面一共五根线，插座三根线，灯两根线，为什么有人接一 k 双孔开关五孔插座会跳闸呢？大家来看一下子，现在我手上拿的就是一 k 双孔开关，五孔插座反面有六个接线口，这边三个接线口是开关的， 这边三个接口是五孔插座的，下面我们来看一下子五根线怎么来正确的接一 k 双孔开关，五孔插座反面哪个是中空线接口？大家来看一下子 a l 一 零是开关的中空线接口，现在我们知道这两个是中空线接口，我们开始接线， 这根黄线是灯的控制线，我们接在开关 l 一 上面，这根红线是灯的总火线，我们接在开关 l 一 零上面， 好了灯的总火线，灯的控制线就接好了，我们再来接插座上面三根线，这根双色线插座第一线从电源过来的，我们接在五孔插座第一线电源口上面，从电源过来的插座总火线，我们接在五孔插座 l 电源口上面， 从电瓶上过来的这根南线插座总零线，我们接在五孔插座给你进行一个上面 好了一 k 双孔开关，五孔插座上面五根线全部切好，大家来看下子，这根黄线是灯的控制线，这根黄线从电瓶上单独过来的是灯的总黄线，这三根线从电瓶上单独过来的是五孔插座上面的三根线，一线火线、零线。 为什么有人接了一 k 双控开关无孔插座会跳闸呢？因为灯的总火线和插座上面的总火线在总开关那边是接了两个空气开关上面的这两个总火线不是一路线， 所以呢，我们在接线的时候，灯的总火线和插座的总火线不能并在一起接，并在一起接就会跳闸，这样才是一 k 双控开关无孔插座正确接法， 灯单独控制，无孔插座一直有电，大家看一下子不知道明白了没有？今天视频就分享到这里，大家觉得小张讲的对您有帮助的话，可以动动您的发财小手，帮小张点赞，小张转发加关注，大家还有什么不懂的问题可以在视频下方评论区留言，只要小张看到的会的，我都会回一次视频给大家看，我们下一期见，朋友们拜拜！

四十秒教大家如何安装五合一风暖浴霸，灯上的零线、火线都有吧，六根线都预埋了吧，找到最粗的线，接到照明的火线，先用测电笔轻触亮灯就是火线， 大家一定要断电操作，这样火线就顺到了开关里。接上 l e， 把灯的零线接上浴霸蓝色的线，这样通电回路就完成了，其他控制线随便接。这两根线是面板照明和温度显示， 浴霸这里接线完成，下面接插座，通电后测试每条线的功能，对应文字接入开关， 这是全部功能。注意，开暖风时不要同时开排风， 避免吸走热量引发故障。当关闭暖风时，等上十几秒再关吹风，有效延长浴霸使用寿命。知道原因的评论区聊一聊，这是客卫的普通浴霸，主卫的智能浴霸，下期给大家安装。

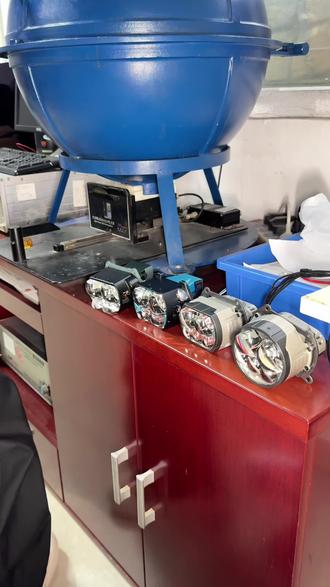

接下来是全新的一个链接，五龙珠跟四龙珠的高配版跟低配版接线视频讲解， ok， 然后先介绍一下五龙珠，分别做了个圆的跟方的，四龙珠高配版跟四龙珠低配版，它有加一个模块就会变成圆的啊，它方的圆的都可以，它是同样一款产品，它会加了一个模块在售卖。 ok， 然后现在转过来接线视频来，先看 五龙珠四龙珠高配版以及四龙珠低配版啊，五龙珠是五根线的四龙珠高配版是四根线的四龙珠低配版是五根线的啊，跟五龙珠是一样的， ok， 五龙珠圆的跟方的都是同样的。接线教程，来，现在先看下五龙珠啊，五根线， 红色跟黑色是近光的正极跟负极。 ok， 来，现在简单来看一下效果，先看一下近光接上去啊，白色线跟褐色的，这根线是 led 紫色激光跟远光的正极。 ok， 来，现在是近光 来，看效果，看到没有？好转过来，然后下接眼光啊，蓝色线跟褐色线是眼光的正极并连在一起， ok， 看到没有？带 led 直视激光，椭圆形的。 ok， 这个是五龙珠的 四龙珠的低配版的教程是一样的啊，所以说我就不做展示了。 ok， 然后呢，现在呢，讲一下这个四龙珠高配版，四根线的啊， ok， 它这里有两根黑色线啊，一根细一点，一根粗一点，能看得到啊，看到没有？很明显的啊，这边要细一点，这边要粗一点，然后黑色线跟红色线是近光的正负极，黑色线接上， ok， 红色线接上近光，看到没有？ ok， 然后呢，这个呢，剩下的一根细一点的黑色呢是眼光的负极，黄色线呢？是 led 直射激光跟眼光的正极，现在给他接上， ok， 看到没有？中间有一个 led 直射激光的椭圆形， ok， 啊，然后呢？现在呢？最后一个区别是什么？就是这个四龙珠高配版的 可以单独点亮 led 直射激光，近光不亮的情况下它是可以单独眼光接线， led 直射激光是亮的，看一下， ok， 好。 然后呢，五龙珠跟低配版的四龙珠， 他五根线的都没办法近光不亮，不通电的情况下，眼光 led 直射激光能单独点亮，没办法做到。只有高配版的四龙珠高配版才能做到近光不亮。 led 直射激光可以单独点亮，接线的时候就可以点亮。 ok， 讲解完毕。

r g b 七彩灯带的接线方式操作简单，一看就会。首先我们要准备一盘灯带，一个二十四伏的变压器，一个控制器加一个遥控器。后续接线建议在断电的情况下操作， 首先变压器的 l n 接零火线，然后正极负极接我们的控制器加减，然后灯带的顺序就按照黑线接加 rgb， 按照颜色接上去就行了。长时间点亮灯带必须要闪开。我们现在接电开灯看一下效果， 这样子就接好了，这个还可以调速度。 有了这么详细的接线方式，以后再也不用担心不会接线了。想要了解更多灯带接线方式，欢迎留言。

各位各位，深情不及久伴视频，这是开始，内容才是经典，今天给大家介绍一下我们全彩灯带的控制器怎么接线，看这里，这个是我们的全彩灯带，这个是我们的控制器，首先打开控制器，这样把它 弄出来啊，会收到这样三样东西，一个是内存卡，一个是控制器，一个是螺丝刀，螺丝刀就是您他的这个螺丝刀，这个内存卡给大家解释一下，就是我们这个控制器里面蓝牙扫码自带了一百种程序， 当一百种程序满足不到客户的需求的时候啊，就用这个卡编一个内容，放在这个机器上，他就显示卡里的程序大，大概是这样，首先给大家看一下接线，接线的话首先我们要把这个控制器这里有个五伏到二十四伏，这里供一个二十四伏的电源啊，我们把线给他接起来， 这样电线电源线就接好了，这个电源线我们给他先供一个二十四伏的电上去 啊，供了电之后，这里的灯就会闪烁，说明控制器都是正常的，那么我们再拿来给灯供电， 灯和控制器怎么接线就比较简单啊，我们会配一个这样的接头啊，如果说没配的情况下啊，就是灯带用的最后的一圈，这个头是没用的，把它剪下来就接的插在这里啊，插上去之后我们一定要记住啊，中间的两根线，中间这两根线是信号线，那么中间这两根线我们把它拨出来， 那么中间的两个信号线接哪里？首先看一下信号，就是这个 a t 中间这个端子，那么我们中间这个端子就接信号线，那我们把这两根线接在这个信号线上面去， 好，然后再接一个 g n d， 黑色的这个端子，黑色端子就对应的这个端子，那么这个端子我们就接负极灯带上的 g n d， 它和灯带上的这个 g n d 是 一模一样的，这个 g n d， 那 g n d 对 应的是白色的这个端子，我们就接到这个 g n d 上去 啊。接好了之后，我们给灯带需要供一个电，这里有两个灯带供电的线，那我们就给灯带把这样的电供起来啊，灯带的电这样就供起来了， 那么这个线我们就接完了，接完了之后，我们现在就是需要检测一下这个灯带，看它的工作是不是正常的，那我们怎么办呢？就拿到这里控制器，这里有个黑色的点，我们按一下， 你看他就关掉了，再按一下他就开了白色，好，再按一下他就呼吸，再按一下蓝色，好，这的话就是我们接线就是 ok 的， 接线 ok 了，我们怎么办？就先拿手机拿拿开微信，好，这里扫一下这个二维码， 扫了这个二维码他就会出现一个这样的界面，那我们点击他一下，输入密码是六个零一二三四五六，确定 啊，就进去了，进去了以后这里有个界面，那么我们首先就是控制他这个开关，你看这个就是关掉了啊，这个就是打开好，那么这里就有一个效果啊，这里有效果啊，比如说我们有全红色啊，那么他点红色变成蓝色了，说明他的通道不对，那么我们怎么办？你在这里调一下这个通道， 确定啊，对，对了，他的这个灯的顺序不对，我们调一下他就变对了。好，那么我们这里有同样的这点是这个，呃，效果好，那么我们有全绿色，他还是不对，那么他红色。对了，那我们再调一下这个灯的顺序 啊，这是绿色，这样就对了点一下啊，比如说全紫色、全白色、 全红、全绿色、全红色啊，这样就对了，下面它还有很多种程序，就有一百种啊，比如说这个彩色波浪啊，那么，呃，七彩渐变反转啊，比如说七彩的组合拖尾 都是有的。这里面的话有很多种程序，就根据你的需求啊，你自己选择，如果说这里面的程序满足不到你的时候， 就可以用那个内置卡，那么如果说你看一下里面的两种程序播放，那么你就选择这个多播。哎，比如说我选择这两个程序啊，点设置它就同时这两个程序就会变换啊。需要这款控制器和灯带的老板记得关注我们德美，德美值得信赖，记得点赞关注哦。

今天给大家带来的是佛山照明的七彩吸顶灯安装教程，首先我们进行拆箱，然后把灯具和底座进行一个组装，接着开始打孔， 用膨胀螺丝固定好底盒。接下来就是接线了，注意区分灵活的三根线哦。 最后一步，将灯体挂上去，我们的安装就完成了，来看看效果吧！

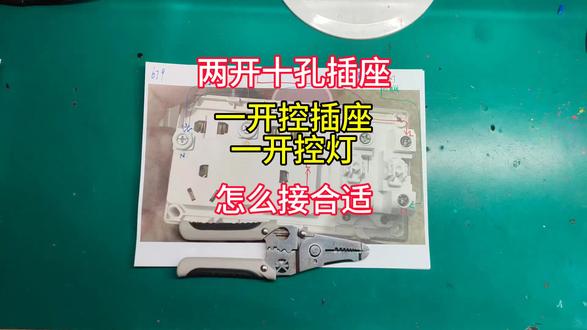

下面我们来看着广东粉丝发来的问题，我们来看看放大照片头，大家来看一下子，这种失控插座带两个两 k 单控开关，一个开关控制灯，一个开关控制这个失控插座，看一下线怎么来接的。在接线之前，我们先看一下这两个单控开关上面哪个是中控件啊？大家来看一下子，上面标的 a l， 下面标的 a l e a r 是 综合电源卡，现在我们知道这个开关上面 a r 是 综合电源卡，我们还是接线从电源过来的这根总零线，我们进适控插座并进电源卡上面灯灯零线我们还是一样进适控插座并进电源卡上面从电源过来的总地线， 我们进插座接线接口上面从电瓶车过来的这个总火线，我们进这个开关也要接线口上面我们再用小短线把四孔插座也要总线接口 把这边开关也要一把它串起来，我们再用小短线把这边开关也要给它串起来。灯的控制线我们接在哪边呢？大家来看一下呢？ 我们现在这个开关要一接信号上面好了，线路全部接好了，大家来看一下子，这样接线这个开关就可以单独控制这个手控插座开关， 这个开关可以单独控制这个灯开关，大家来看接线，不知道明白了没有？今天视频就分享到这里，大家觉得小张讲的抖音有帮助的话，动动你的发财小手，帮小张点个赞，转发收藏加关注。大家还有什么不懂的问题可以在视频下方评论区留言，只要小张看到的会的会意，做视频给大家看，我们下期见，朋友们拜拜！

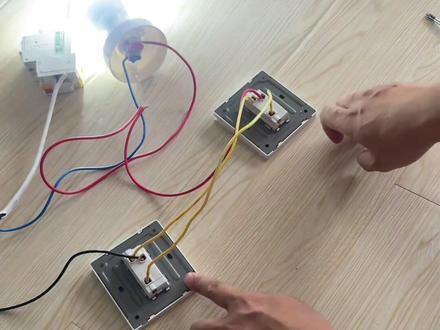

火线零线两根线如何接？一开五孔开关控制插座，我们先将火线接入开关的 l， 零线接入插座的 n， 再找一根跳线，将开关的 l、 e 和插座的 l 连起来， 这就是两根线接一开五孔开关控制插座的接线方法。两个开关控制一盏灯加五孔插座。接线方式，将蓝色零线接入 n 接线柱，将插座 l 与开关 l 用红色火线串联， 将两个开关的 l 一 用导线串联两个开关的 l 二用导线串联， 将另一开关的 l 接入灯泡的控制线。灯泡零线与插座零线并入电源零线， 插座火线接入电源火线， 两个开关都能控制灯泡点亮插座长期带电。火线零线地线灯的两根双控线五根线如何接？一开五孔开关控制灯，我们先将火线接入插座的 l， 地线接入插座的 d， 零线接入插座的 n， 一 根双控线接入开关的 l 一， 另一根双控线接入开关的 l 二、再找一根跳线，将插座的 l 和开关的 l 连起来， 这就是五根线接一开五孔开关控制灯的接线方法。

火线、零线、地线、控制线四根线如何接？一开五孔开关控制灯插座一直有电，我们先将火线接入插座的 l， 零线接入插座的 n， 地线接入插座的 d 端，控制线接入开关的 l、 e。 二、 再找一根跳线，将开关的 l、 e 和插座的 l 连起来，这就是四根线接一开五孔开关，控制灯插座一直有电的接线方法。

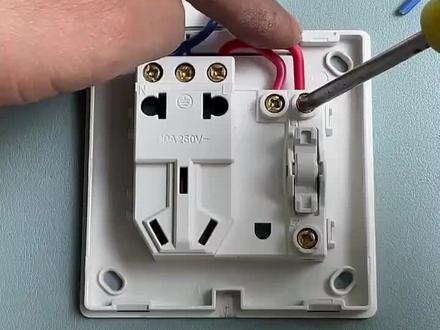

我们现在装装这个无孔带开关，然后这个开关是要控制灯，这边有一个 有个缺口，用个东西撬一下就可以把这个下板打开，然后把这个螺丝先松，这三个孔还是接插座的 l、 o 还有地线， n 就是 接零火线，还有地线吗？ 然后这边呢是接开关的 l 火线，然后再 l 一 就是接灯的控制线，这个下面还有个孔， l 二是双控的，我们现在只要单控就可以，所以这个孔可以不用。然后我们现在看这个线线头，先把这边线头剪短一点， 然后线先给它拨掉，这个地线地线火线、地线零线，然后正常这个白的是做控制线，白的控制线拨掉 控制线就是接在这个二楼医生，这个二楼医生，然后这个火线 相当于火线要接在耳螺跟开关的耳螺上，两个都要接火线， 这样看得明白吗？这火线就接到这个 耳螺上，插座跟这个有一个跨线，这样接起有个跳线， 嗯。
