今天为大家介绍一下如何在 imf 中创建 dzm dtm 的提取区域和排除区域。打开 det master 模块, 先为大家演示创建提取 dzm dtm 的边界范围, 点击新地形文件,创建新地形文件自定义文件名称, 在新创建的层文件下添加单一层自定义文件名称范围线颜色类型选择包得 lines, 点击层文件切换至刚刚所创建的层文件下, 点击创建点线,画出提取范围就完成了创建。接下来为大家演示创建排除区域。在地形层文件下添加单一层同样自定义文件名称,边界线颜色类型选择 exclusion areas, 切换至排除区域层文件下, 划出区域范围,就完成了创建。 接下来导出创建的区域文件,导出类型选择史料数据 选择需要导出的层文件, 点击编辑修改导出的类型和路径。 dtm dtm 的提取区域和排除区域就创建好了。
粉丝473获赞546


ready go! 如何按指定的范围对图斑进行裁剪?提取三个方法告诉你我们用到了几个工具,第一个裁剪,第二个分割,第三个相交。 我们依次来介绍一下第一种方法,裁剪,那我们可以将咱的地理图斑和我们的所对应的就是需要裁剪的一个范围拖到我们的这个功能区里面, 然后呢设置我们输出要素的位置,就可以点击确定进行裁剪,但这样裁剪的一个内容的话,它是按照我们的一个范围的总和来进行裁剪, 是不进行相关的一个区分的。如果我们在裁剪的时候,需要比如说把我们的新建小区二进行裁剪出来,那就用咱们的一个识别功能识别出我们的小区二,然后呢右击选中这个选区,选中之后呢再来用裁剪功能 点确定之后呢,那我们就发现就可以对我们选中的范围进行单独的裁剪, 这是一种方法。第二个介绍的是分割,分割的功能呢是将我们的地列图案按照呢咱的一个 这个裁切范围,裁切范围有对应的一个标识,比如说小区二,小区一,那我们在进行分割的时候,他就可以同步的输出咱们小区一的所占的图案和小区二所占的图案,形成分别的系统或者是分别的要素类。 那我们来看一下啊,输入地雷图斑的零十面,那在这里面的话,他的分割字段是选择咱的一个叫备注啊, 在这里面是有一个备注的他的一个小区名称,那选中之后呢,我们再来那个就是选择对应的目标空间,那这个地方我们去选择一个导出数据点添加,再点确定, 那这样子呢,在我们的目录里面,他这个导出数据就把我们的两个小区分别形成两些给导出来了啊,这是可以看到效果的。 第三种方式呢是前面咱说的香蕉,咱可以把我们的地理图案和零食面层同时拖进来, 拖进来之后呢,然后点确定,那我们来看一下这个数据,其实也就说把两个图层取交集,取交集之后呢,把两边两个面的一个字段都进行了一个选线,这样的一个方式呢,可以把我们的小区一和小区二的数据提取到一个图层里面,但是呢 又可以进行一个显著的区分。以上呢就是我们本次讲解的内容,你学会了吗?

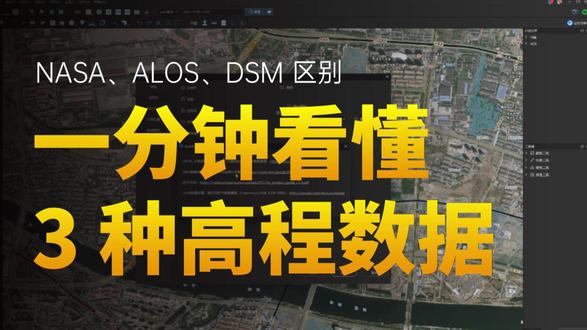

软件系统高层介绍软件中内置的三种高层系统及使用方法,可根据场景快速切换并对比精度,满足不同区域地形分析需求。第一种高层数据来源于 nasa, 包含海洋高层数据, 原始数据精度为三十米,采用网格间距采样方式获取数据,覆盖全面,基础适用性强。第二种为 l、 s、 d、 e、 m 全球公开高层数据,经后期优化处理后,精度可达十五米, 其原始采集精度同样为三十米,数据平滑度与细节表现更优。第三种为 d、 s、 m 数据,即戈白尼数字地表高程模型,包含地表、建筑物、植被等地物高度信息,地形还原度更高,更适合山区等复杂地形使用。前两种高程数据则更推荐在城区等平坦区域使用。 如需判断不同高程数据源在软件中生成,等高线进行直观对比,选择最贴合需求的高程模式。 高层系统切换操作十分简变,首先打开软件,在界面左上角点击设置状态栏,找到系统高层选项,点击下拉菜单,即可直接选择所需高层类型。例如切换为 d、 s、 m 数据,选择完成后,点击确定即可完成设置,查看是否切换成功,也十分便捷。 在软件界面下方的高层系统名称,实时确认当前高层数据源状态。


在软件中,可依照面文件批量生成各类点位,支持按多种规则生成高层拾取点,同时可快速生成面要素中心点至心点内部点。还能由面文件生成网格并批量部署点位,满足地形高层采集、点位部署、地块分析等常用制图作业需求。 一、按多种规则生成高层拾取点位。通过左上角框选工具划定作业范围,选中范围后右键选择生成点位。软件提供四种生成方式,均可后续批量拾取高层数据。 按边间隔生成点位选择按边间隔生成模式,自定义输入间隔距离。例如设置五十米间距,确认参数后,生成沿线均匀点位。全选生成点位,右键拾取高层, 选择点要素类型,即可完成批量高层拾取。按网格间距生成点位选择按网格间距生成方式,可自定义横向、纵向网格间距参数,也可保持软件默认横纵规格。 生成网格点位后,选中全部点位,右键拾取高层,快速获取各点位高层信息。按网格树木生成点位选择。按网格树木生成自定义行列数量参数。 例如设置二十行,实列确定后,自动按设定行列排布,生成规整点位。生成完成后,同样可右键批量拾取高层数据。拾取边框拐点点位,选择边框拐点拾取模式,系统自动识别面范围外轮廓拐点,生成对应拐角点位, 选中拐点后右键拾取高程,完成轮廓关键点高程采集。二、生成面中心点至心点与内部点。在面文件基础上,可分别生成中心点至心点、内部点,三者定义与点位位置存在明显区别,适配不同。分析场景 规则矩形面生成点位。选中规则矩形面,依次右键分别生成中心点至心点、内部点。规则规则面行下三者点位通常重合, 中心点依据面外接举行。中心定位至心点按面积、重心均衡分布,内部点强制落在面图形范围之内。不规则多边形面生成点位。 对异形、不规则面分别生成三类点位,中心点依旧依靠外接外框举行。确定中心位置至心点按地块面积权重计算,重心偏向面积占比更大的一侧,内部点始终锁定在面轮廓内部,不会出现外偏情况。 特殊异形面点位差异,部分狭长凹陷类特殊面型中心点可能落在面轮廓外部至心点也有可能偏移至外侧并偏向大面积区域。唯有内部点不受外框与面积影响,固定生成在面图形内部,保证点位有效。可用 三、面文件生成网格,即批量部署点位,支持由面范围快速生成网格面,并为每个网格单元批量自动生成点位。选中目标面文件,右键选择生成网格,自定义输入网格间距与旋转角度, 也可保持默认参数生成规整网格面生成网格后,使用框选工具全选网格范围,右键生成点位并选择中心点模式,确认后系统会为每一个网格面自动生成中心点位,实现批量点位快速部署。

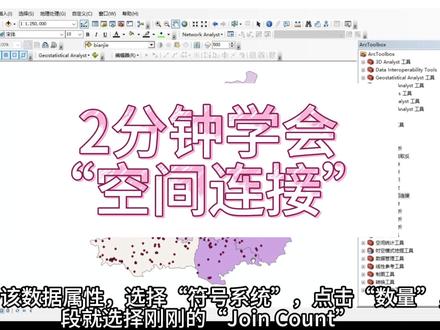

今天用两分钟的时间来学会空间连接功能。空间连接基于要素空间位置关系合并两个图层属性的核心分析工具,适用于无共享属性自断但存在空间关联的图层数据整合场景。下面开展视例, 这里导入了两个矢量要素数据,一个是城市的 s h p 面要素,另一个是该城市景点分布的点要素。 我们分别查看这两个要素的属性表,发现城市面要素数据当中有具体的线区自断, 而景点要素只有市这一分区个自断。那么我们如果想要统计该城市不同区县的各个景点数量的话,就需要用到空间连接工具, 打开 alt two box 工具箱,找到分析工具,叠加分析空间连接。弹出窗口后,目标要素输入该城市 s h p 边界面要素, 连接要素,选择景点数据,然后输出要素类,我们可以自定义一个输出的路径以及命名,重命名记得在末尾加上 s h p 的 后缀。由于我们需要统计各曲线的景点数量,这里我们新增连接要素的字段映设,点击右侧的加号, 输入名称类型,选择长整型,然后合并规则,我们选择计数之后其他选项根据自己要求进行设置或者保持默认即可运行。成功之后,我们发现左侧内容列表出现新增的矢量数据, 打开其属性表进行查看,我们发现转 count 字段下面就是各个区线对应的景点数量,最后对该数据进行分级渲染,可适化。右击打开该数据属性,选择符号系统,点击数量 值字段就选择刚刚的转 count, 这样每个区线的大致分布情况就可以清晰地看出来了。本期视频就到这里,感谢观看!

哈喽,大家好,我是技师小熊,本期视频呢,我们就来解决这位同学的问题,他说这么长的标注导出来图片怎么办?放不下, 那他的这个问题呢,就像是我的这个文件里面的一样,就说这个图例呢是超出了我们的打印范围的,那我们解决这个问题呢,就有两个办法, 一个办法呢就是我们直接把咱们的数据框以及打印范围,就是把它设置到包围住这个图例,然后我们打印出来呢,就是把咱们的这个图例全部包裹住了,我们打印出来呢这个图例就是完整的在我们的图里面, 但是呢他就是说可能这样空白就会比较多,那我们就可以把它用另一个方法,我们就是把这个图例呢,我们选中了它,点击属性把它变成两列, 就比如说这里我们选中项目,你要如果你的图里很多的话,你就选中那个,你想把它变成几列的一个数据,我们选中它之后,我们点击两列,点击应用, 那它就变成两列了,那这样呢,我们再来调整这个布局,然后呢我们把它设置到放到右边,然后再来调整这个啊印的范围,我们调整咱们的这个画面大小的时候,我们也可以看到这个缩略图,这里呢也你也可以根据这个来调整咱们的这个宽度啊,点击确定 好,这样呢,我们打出来呢就是周围的空白就会相对少一些,但这个图例呢,我就是随便就是演示一下,就放在哪里,放左边放右边也可以,那本期视频呢就分享到这里。

在软件中完成地图图样制作后,可通过布局功能实现图样导出、布局模板保存附用布局工程文件分享与二次编辑,以图样快速导出与打印设置。完成地图图样版式制作后,点击软件左上角布局功能区,可进行多格式文件导出,按需选择所需导出文件格式, 自定义调整输出分辨率,选定保存路径,即可完成图样保存。若需纸质打印,点击布局功能区打印选项,进入打印设置界面,匹配已连接打印机设备,自定义纸张规格、版式格式等参数,确认后即可直接打印出图。 二、布局模板保存与模板管理附用一、保存当前布局为模板完成当前图像的图例、标题、直北帧、文字排版等版式设计后,打开模板管理功能,选择将当前布局样式保存至模板,自定义命名模板名称,如自制线、地图、 交通公路图等,确认添加即可完成模板存档。二、新建布局套用已有模板创建新空白布局界面时,进入模板管理列表,选中已保存的自定义布局模板,点击确定加载新布局。将自动匹配模板的版式框架、独立位置、标题样式、直北帧布局等全套格式。 三、模板样式适配与二次微调,套用模板后,可自由切换不同布局场景,右键刷新布局界面模板自带的图列表体,直北帧位置会完整保留。 按需插入新图例,调整文字标签,修改标题符号、样式、拖拽元素至合适位置,快速适配新地图内容,实现版式一键附用,细节灵活修改。三、布局工程另存为与文件分享,完成布局设计后,选择布局工程另存为功能,将当前整套布局版式图层配置图文元素保存为专属布局工程文件, 保存后的文件可直接发送给同事或领导,实现图纸版式与数据完整流转,方便跨人员协调办公。四、接收布局文件导入与二次编辑 一、导入布局工程文件,接受他人分享的布局工程文件后,打开软件布局模块,选择导入新建布局,选中接收的工程文件并确认打 开,即可完整加载全套布局数据与版式样式。二、图层解锁编辑修改导入布局后,打开右侧画幅图层栏,点开图层下拉选项,按住键盘 shift 键全选所有图层, 右键选择解锁图层并确认解锁后可自由编辑所有内容、修改文字内容、调整字体样式、更改行列配色、挪动图纹元素位置等。三、新增适量元素叠加适配。如需添加水系、行政面等新适量数据,直接将适量文件拖拽导入软件,切换至布局界面,右键刷新新增适量元素会自动叠加到布 局图纸中,还可按需隐藏或取消背景图层,适配图纸展示需求。四、插入多元元素,完善图纸布局编辑模式下,可通过左上角插入功能, 新增局部地图、图片素材、蒙版图层文本、备注牵引符号、数据表格等元素,支持放大地图、查看局部细节,自由排版各类附加内容,完善图纸整体效果。五、编辑成果最终导出保存 布局二次编辑内容完善完成后,点击软件左上角导出功能,再次选择目标文件格式,调整输出分辨率,选定保存路径,即可导出成品图纸,完成整套布局模板管理、文件分享与编辑出图全流程。

在软件中如何加载航测 d s、 m 数据?手里有航测 d s、 m 数据,可导入软件进行高层分析等高线生成等操作。根据使用需求分为两种操作方式,可快速实现数据加载与成果生成。第一种方式直接可示化加载与处理。 最简单的操作是直接将 d、 s、 m。 数据拖入软件界面,软件可自动读取并加载高层信息。导入成功后,可在左侧图层列表中查看该 d、 s、 m 数据,同时能查看数据对应的海拔信息。 选中该 d、 s、 m 数据图层,右键选择生成等直线,即可进行等高线参数设置。如需查看高层,点击属性选择渲染,查看山体阴影效果。 通过山体阴影能直观判断高程精度,清晰看到房屋轮廓与地形细节。基于高精度航测数据 等高距可设置的更为精细,例如设置为零点五米、手取线、寄取线等参数,按常规需求配置,设置完成后点击确定。为方便查看效果,可暂时隐藏多余图层,关闭底图,单独查看生成的等高线线型。 需要保存成果时,右键该图层选择导出矢量支持 c、 a、 d、 d、 x、 f 等常用格式,导出时可选择所需坐标系,如国家两千坐标系指定代号、三度代或中央子午线参数,选定保存路径即可完成导出。第二种方式, 通过工具箱快速生成等高线,此方式无需先完整加载格式化 d s、 m, 直接通过工具批量处理。 在软件中打开工具箱,选择高层工具里的等高线生成功能。在弹出窗口中选择 d、 s、 m 数据所在文件路径定位并选中目标数据, 软件将直接依据高层信息快速生成。等高线,生成完成后可直接查看等高线效果。每条等高线均带有对应标高数值,可直接用于后续查看、编辑或导出。

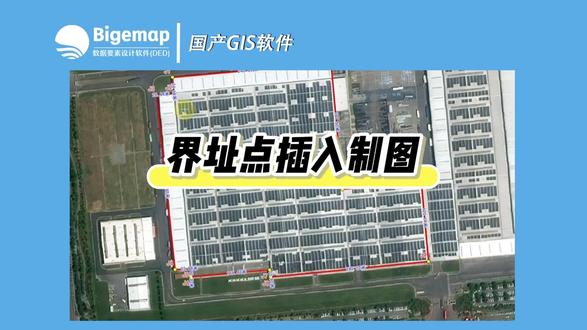

在软件中开展借节点生成、坐标提取及边线长度测算制图,支持外部导入项目面图班。软件标会自制地界范围两种数据员 可快速生成标准。借节点坐标边线边长搭配样式,美化自断自定义与布局出图,一键输出带坐标表格比例尺直北帧的规范地界成果图纸。一、生成借节点并配置投影坐标系, 导入项目地界数据或使用标绘工具绘制地界范围后,选中目标面图斑,右键选择生成点位和网格选生成戒指点。一、常规投影设置 生成投影方式,选用国家两千坐标系匹配三度带中央子午线,系统自动匹配区域对应中央金线。二、自定义投影设置,如需手动调整,选择地方投影坐标系,自由输入一百零九、一百零八点五等自定义中央金线 高斯铝格模式,自动适配三度带。参数确认后,软件自动批量生成所有戒指点坐标与边线长度数据。二、 戒指点样式与标注精细化编辑,生成戒指点后,可自定义点位、图标颜色、字号及标注方位,实现规整美观展示。一、点位图标样式设置,选中戒指点数据,右键进入样式面板,自定义点位符号、图形、图标颜色与图标大小 按需缩放,适配地图式图。二、文字标注基础设置,切换至标注面板,自由选择字体样式、字号大小、字体颜色搭配、白色描边等特效,应用后实时预览效果。 三、标注方位对齐调整,通过对齐方式统一设置标注为左下角、左上角、右下角等方位,批量让编号默认显示在地界边线外侧,对个别偏移点位单独选中,单独修改对齐方位为右上角等主点,微调至全部标注,外显整齐。 四、批量统一自号字体进入图层组,批量设置窗口勾选仅修改选中对象,统一调整介指点字体大小样式,仅变更所选要素,不影响其他图层默认参数。三、边线长度标注自定义设置 软件自动生成地界边线长度,支持线条隐藏,标注一位小数位数及单位,定制一、边线隐藏与基础编辑, 选中边线图层进入样式面板,将线条设为透明隐藏轮廓,仅保留长度文字标注可自定义标注字体字号,通过法线方向拖动文字至边线外侧,设为零,则默认居中显示在线上。二、长度字段格式编辑, 右键打开图层属性,进入限要素字段设置,编辑长度字段自定义保留两位小数,设置标注单位为米,切换图层名称属性为长度字段,应用后标注自动更新,为规范小数加单位格式。四、打印仕图布局与专业制图出图, 借指点和边线参数调整完成后进入打印仕图布局,完成图纸版式、图例、表格、网格配置并导出成果。一、画布与仕图调整,新建布局默认 a。 四、纸张大图斑可切换 a。 三、画幅 拖动仕图窗口铺满画布,预留底部文字空白区域,居中锁定仕图,防止移位。二、图纸要素配置,添加标题直北针,比例尺,自定义比例尺,缩放比例与样式,可关闭背景底图切换图纸为国家两千三度带坐标系,适配专业制图标准。 三、插入属性表格,点击插入,选择属性表,勾选戒指点编号坐标信息,追加线图层,并勾选边线长度字段。修改表格表头文字字体与字号拖动,调整表格大小,为表格添加外边框样式。四、公里网格精细化设置 插入公里网格,自定义网格间距,按需关闭右侧下侧边框刻度,仅保留左上经纬度信息,调整网格线条样式、透明度及文字大小。五、文本信息补充与导出。 插入文本框,填写制作人员、审核人员等信息,多选文本,统一字号并底部对齐,全部布局调好后选择导出 pdf 格式。设置三百高分辨率保存,即可得到带借指点坐标编长表格的标准递借图纸。

在软件中如何显示数据标注与名称?当你导入矢量数据或在软件内自行标注点位图、斑线段后,常会遇到标注名称不显示、显示样式杂乱、文字压盖或位置不合适等问题。 下面按不同数据类型完整讲解标注的显示控制、字段设置、样式调整与优化方法。 首先是基础标注显示,软件默认不自动显示数据名称,主要是考虑到导入上万级海量数据全部显示,易造成界面拥挤、加载卡顿。想要快速显示标注,只需在左侧图层列表选中对应数据图层, 单机右键勾选显示名称,快捷键为 shift 加 a, 即可在地图上看到数据标注。 显示标注前需确保数据属性表中存在可用于显示的字段信息,可右键图层打开属性表,查看数据包含的 id、 名称、类型、编码、坐标等字段。软件默认优先显示 id 编号, 若想切换为其他字段显示,可右键图层选择。选择图源名称快捷键 shift 加 s。 在 字段列表中选中需要显示的属性,确定后地图标注即可同步更新。 如需同时显示多个字段组合标注,可再次进入选择名称面板,打开更多详细设置。使用表达式编辑标注内容, 双击选择字段,输入英文加号连接,再选择第二个字段,完成后验证表达式无误并应用,即可实现多字段合并显示。 希望多行换行显示标注,可在表达式中用英文单引号包裹空格,通过加号连接两个字段,再勾选自动换行并开启,遇到空格换行,即可实现一个字段单独一行的整洁效果,不建议仅通过最大文字宽度控制,换行 字母长度不易把控,用空格分格加自动换行的方式更稳定。接下来是标注样式与位置调整, 在标注设置中,可自定义字体字号、文字颜色适配地图底色,让标注更清晰。针对点位数据,可设置标注显示在点位不同方位 面板支持实时预览效果。当标注出现压盖重叠时,还可以通过 x 轴、 y 轴偏移量进行微调,避免文字遮挡。然后是文本聚合功能, 当地图缩小时,部分标注自动隐藏,是因为矢量总图层默认开启文本聚合,用于优化仕图美观度。若需在缩放下完整显示所有标注,可右键矢量总图层取消勾选文本聚合数据量较大时,建议保持开启,防止界面文字过于密集。 针对单个要素独立调整,当批量设置后仍有个别标注压盖,可使用箭头工具选中单个点位,按 shift 加 o 打开单独样式面板,在标注设置中修改其显示方位,实现精细化调整,不影响其他数据统一样式。 图斑标注设置逻辑与点位基本一致,图斑标注默认以图斑中心点至心点显示,可选择沿中心线显示适配面状数据形态, 同样支持多字段表达式组合显示,也能通过切线法线位移调整标注距离,设置完成后可实时预览, 确认效果后应用即可。线段标注重点在于位置与排布方式,针对道路、河流、管线等不规则曲线,可勾选间隔显示,按设定长度在整条线路上均匀分布标注。 若只需单一标注,可选择头部显示或居中显示,保证整条线仅出现一个标注。同时支持开启字母间距,让文字随线路走向拉伸贴合,搭配切线法线偏移,避免标注与线条重叠,提升可读性。 完成所有标注设置后,可在视图中实时查看效果,统一调整字体大小、颜色与位置,让点位图斑线段的标注层次分明。

软件中如何使用系统高层数据?系统内置三种高层基础数据源,可根据需求灵活切换。第一种数据源 选择 alos 高层基准,先在地图上框选目标范围,右键拾取该区域高层,软件将自动计算并展示此基础下的最低海拔与最高海拔数值,快速获取区域整体高层概况。 第二种数据源切换至 nasa 高程机准,保持相同地图范围不变,再次执行拾取高程操作,可查看该机准对应的海拔数值,与 alos 高程结果对比会存在明显差异,体现不同数据源的测算区别。 第三种数据源切换到戈白尼 d s、 m 高层数据,仍选中同一区域,右键拾取高程,获取该机准下的海拔信息。 三种高层基准的数值均各不相同,适配不同精度与分析需求。点位高层提取时,先在目标区域标记若干点位,软件优先读取当前界面选中的高层基准获取海拔。 若为自行导入的高层数据,同样遵循此优先读规则,批量选中已标记点位后执行。高层拾取成功后,属性表中将自动生成海拔自断,可将海拔数值设为名称,显示在地图上,直观察看各点位高度。 如需对比同一位置在不同基准下的高程,在相同点位位置吸附标记不同样式点位,分别切换 alos、 nasa、 哥白尼三种高程基准,逐对相同点位执行拾取操作。三组点位高程数值会呈现明显差异, 因各高程基准精度与测算方式不同,它们生成的等高线效果也会存在细微区别,可按需生成查看。 数据处理完成后,可将需要的高层相关数据一并选中,右键选择导出矢量支持 cad、 d、 x、 f 等常用格式,根据需求选择坐标系并设置代号或者中央子午线,勾选合并选项,选定保存路径即可完成导出。

适合小白一天教会你用阿克吉斯,我们去提取图斑边界的 x y 坐标,还有就是在国土和勘测订阅啊,或者林业的勘界啊,还有就是地址啊,交通水利啊等等啊,都需要。做图的时候,或者是需要提取截止点成果表, 都需要把这个图形,那个编辑 x y 坐标都提取出来,我们提取去提取啊,我这现在是有这个准备了一些数据,然后这数据的话去提取这个 x y 坐标,需要用到这个 to box 里边。这个工具啊,数据管理工具,然后找到要素, 要素里边有个要素折点转点,然后你要把你的一个图层拽进来,选择一个地方,然后确定, 确定以后它就自动去转点了,把这个边界的点都会显示出来了,显示以后它是会形成一个新的图层,然后你需要计算这个点,这个点的 x y 坐标,每个点的 x y 坐标坐标是多少?你需要给这个添加个 x 坐标, 然后确定,然后再添加一个 y 字段,然后确定,确定以后,然后对这两个字段去计算这个 x 坐标,它这个点的每个点的 x 坐标确定,然后选择点 x 坐标,然后米确定就行了。也可以算精纬度啊,然后 y 坐标也是 y 坐标,然后这有米或实心值或者是经纬度都可以啊,去计算,确定,确定是是以后,这就每一个点的它这个 x y 坐标 就计算出来了。计算以后怎么去给它导出 excel 啊?就全选它,右键复制,然后形成这个截止点成果表,你可以在 excel 里边去编了,编完以后就可以做图了。

工程资料整理跨平台地图对接 k m l 格式必不可少。电力 g i s 可一键导出规范 k m l 文件,兼容各类主流地图平台,全面系配电网绘图、资料规划、项目对接等全场景工作需求。

在 big map pro 软件中制作等高线需先完成高层机准设置与区域高层拾取,再通过参数配置生成矢量等高线,支持样式自定义、范围筛选与多格式导出,可快速得到规范地形成果。一、 设置高程机准打开软件后,点击设置面板,找到状态栏,系统提供三种高程机准,可按项目需求选择,选定后点击确定,状态栏会实时显示当前高程机准,完成前期准备。二、拾取高程 d、 m 数据拾取范围支持三种方式,可按需选用。 一、单点或手动框选,使用箭头工具在地图上单机左键拾取点位,批量拾取。 二、标绘工具定界,用标绘工具绘制矩形或异形、多边形,锁定范围后选中图形,右键拾取区域高程。三、导入矢量范围, 直接拖拽 d、 x、 f 等矢量红线文件至软件确认,导入后,右键将红线转为面文件,再次右键拾取该范围高程拾取完成后,高程数据会自动存入我的山格图层。 三、生成矢量等高线选重山格高层数据,右键生成。等直线进入参数设置面板。一、设置等高距,按需输入等高间距视力按五米生成。 二、配置手取线与 g 取线, g 取线为每格指定倍数加粗的等高线,默认间隔倍数为五倍,可自定义倍数,分别设置手取线、 g 取线颜色与线宽,提升辨识度。三、筛选高层生成范围,查看区域最低与最高海拔, 自定义起始与终止高程,过滤不需要的高程区间,仅生成目标范围等高线,其余参数保持默认,点击生成即可得到完整使量等高线。 四、成果导出右键等高线选择导出使量支持 k、 m、 l、 d、 x、 f、 s、 h、 p 等格式。导出 d、 x、 f 时可选择国家两千等坐标系 指定三度带或中央子午线,选定保存路径完成导出。也可点击左上角打印仕图布局设计图纸版式后点击导出,选择 pdf 等格式保存,可直接用于 cad 查看与出图。

适合小白一天教会你用阿克吉斯,阿克吉斯地理坐标系怎么转啊?今天以这个五四转两千为例子啊,给大家转一下,用到红箱子这里啊,这个数据管理,数据管理里边有个同样的变换应用,变换里边用到第一个叫创建自定义变换啊, 首先需要建立一个这个转换规则,比如说起个名叫五四,然后我们转 转两千,输入输入这个地理坐标系啊,就是五四,对,然后输出呢选择两千 两千大地坐标系啊,然后呢方法呢?选择这个这个方法,这样的话你需要有参数啊,七参数跟四参数,我这没有啊,所以就不输入了,这个参数每个地区啊都是有啊,是神秘的。那我确定,确定以后啊,再用这个头页把这个需要转换这个数据转去,转去以后啊,这是五四的坐标系,然后呢输出选择两千的, 然后在这啊地理变换,这就会出现刚才那个转换规则,然后直接确定就可以了,就能把地理作习转换过来,明白了吗?
