uni-t电源接线教程

自制卡丁车一定是最省钱的，那这个接线大家认为肯定是觉得是最难的，其实接线是最简单的，原则就是颜色对颜色，插头对插头，你知道颜色找对了，插头找对了，然后这个就搞定了，然后话不多说，咱们直接开始。怎么搞啊？ 首先啊，第一组线非常重要，就是控制器的电源线和电瓶的电源线去对接， 其实电源的线很好找吗？红色的正极，黑色的负极，那电源线控制器上面他一般他会有线标的，上面会写的有电源这两个字，你去找那红色的对电瓶正极，黑色的对电瓶负极。一般你去买控制器的时候要注意下啊， 尽量去买通用型的。什么叫通用型电压？通用型的非常重要，你买三十六伏到七十二伏的通用型的宽电压的，这样的话，你去买电池的话，你可以买三十六的，四十八的，六十的、七十二的， 你就电池可以随便去配。你家里有几个电瓶，用几个电瓶叫通用型的宽电压的。那第二主线呢？叫做电门锁线，电门锁是干嘛呢？就是电瓶车上电，你要拧的话，拧一下它就充电了。很多人把这个线接完了之后 怎么搞？这个车都不动，那就是这根线搞掉了。电门锁线是一根红色的线，你去看找了个线标啊，线标上面写的有叫做电门锁线这第二组线，那第三组线叫做象限，就电动车的象限有 a 向、 b 向， c 向 就是绿色、蓝色，黄色就是电机过来三根最粗的线和控制器过来三根最粗的线，他一般也有线表写的象线，最粗的线很好变的啊，颜色对颜色，插头对插头，我这个地方用胶布包一下啊，正常情况下是有插头，有快插的，你把它接上去，然后第四组线， 电机的霍尔线。什么是霍尔线呢？就是电动机和控制器会打电话，电动机告诉控制器我现在要多大电压，多大电流，控制器告诉电机我现在有多大电流，多大电压，就相互打电话了， 因为这两个东西它是属于两个东西，你要相互通讯才能更好的配合，让这个车运行更平稳，反正就是打电话，就这个意思。那市场上有两种，这种大头， 就这么大的，还有这种小头，这种小头的，你像正常情况下这种傻控啊，市场上这种傻控来讲的话，他都是这种小头，小头跟这种。我们这种电机叫做全顺电机，全国的全顺的顺，这是三千瓦的， 你这样去对他对不上的，因为这种用的是智能控，你不要去担心，也不要想着去接线啥的，你买一个这个货儿转接头就可以了，转接线也就一两块钱一个，买一下一头小的，一头大的。 注意分公母啊，一般这边是公的，然后这里就买母的，然后这里买母的，这里就买公的。这个电机这里一般都是公的，那么公的，你就对这个母的把它插上去。大头是不是小头？你找到过耳，上面写的也有过耳这两个字，你把它对上去， 就让你把它插上去，接着插紧啊，然后这个线就接完了。这是第几组线？第四组线吧，然后第五组线，第五组线啊， 这个叫踏板或者叫转把，就电瓶车上面拧钥匙这个东西，你踩的多，他就转的多，看没，你不要以为接到这里来了，这个车他就转的多，看没，你不要以为接到这里来，他车他根本就动不起来。 然后有一根很关键的线啊，我等一下说啊，我先中间插一下，还有几根非常重要的线啊， 有接完了之后你能用的到用得到的线叫做三速线，就是三档线，就是慢档、中档、高档。这三根三根线如果你不管他，他默认就是速度最慢的，你就要死不活的。腰快快不起来，腰有劲没劲的，就这种 三档变速线，他一般他有三根线，黑色的是公共端，你把这个黑色的搭到这个绿色的他就是最快的，搭到这个黄色的就是最慢的。我们先把这个油门踩到底，看啊，我们把它踩到底，我把这个黑色的搭到这个绿色上面， 他这个字很慢啊，我搭到黄色上面啊， 听声音就很明显的感觉到啊， 黑色的搭到这个黄色上面快一点，搭到绿色上面慢一点。你根据实际情况，像我的话，我一般我就直接黑色搭到这个黄色， 把它拧在一起用胶布粘上就可以了，你可以像我这样搞省事。还有种方式呢，你就去买一个三档变速线，也是这种插头，你把它买回来， 像我这个地方之前是有的啊，我把它剪了，我只是为了演示把插上去就可以了，就是可以变一档、二档、三档或者快档、慢档、中档去变档就可以了。然后 刚刚说的最后一组线是什么呢？就是你把这些线都搞完了，搞完了之后你这个车你绝对动起来，他动不起来就是什么东西有根白色的线叫做自学习线，自学习线是要配合谁用呢？配合这个货儿用的，我刚不说吗？他和他之间要打电话，所以你把自学习线你把它插上去啊， 你在确保这些接头都接好的情况下，你最好检查一下，然后你把这个自学线插上去啊，插上去了之后，他一般他要么这个电机转，要么电机不转，你像这种傻空他就不会转，你要让他转，让他学习了，你就踩踩一下电门， 让他转个五秒到十秒，你把他停下来，他两个就自学习完了。自学习完了之后呢，你把它拔掉，然后你这个时候你就正常的去踩，他就走。还有一种情况就是你把它插上去的时候， 你一插上去，他就自己就转起来了，那这种情况你就非常的注意啊，如果你这个电器装在车上面的时候，你要把这个链条取掉啊，你不要这样一插那个车，他就全速前进了啊，他会出事的，你要注意啊， 所以你要把链条取掉，你把它插上去了，它会自动的开始正转，呜，越转越快，然后停下来，然后反转，呜越来越快，然后又停下来， 等它停下来之后，你再把它拔掉，拔掉了之后，你踩它就正常能工作。当然还有一种情况就是你把它插上去了之后，那种智能控啊，插上去了它不动，就跟那个傻控一样的，怎么办呢？你把这个油门踩到底，踩到底，不要动啊，记住不要动。 然后呢他这个电机他会开始正转，正转越来越快，然后停下来，然后他会再反转，然后越来越快，然后再停下来，然后这个时候你再松这个踏板， 松转板松了之后你再把这个自取线拔开，拔开了之后你再去踩这个电门，他这个东西就搞定了。然后这里还有一组非常重要的线，叫做什么呢？叫做倒车线啊 啊？正常的我们踩一下啊，他是这样转的，我把这个倒车线啊，他一根黑色的，一根这个棕色的，你把它并在一起 啊，你再看啊，他现在是这样转的，现在是顺时针，我把它拔开啊，正反就不一样。 这个倒车线是干嘛的？就是倒车用的，然后剩下的其他的线就没什么好说了，你做了这一步了之后，这个车就能够动起来，就能够上路了。然后话不多说， 想坐我这个四驱混动卡丁车的，找我找个车架啊，找我搞个车架，然后剩下的东西教你在网上买，然后这个车就搞定了。喜欢的点点关注，喜欢点点赞，看到这里都老粉丝了，六六六。

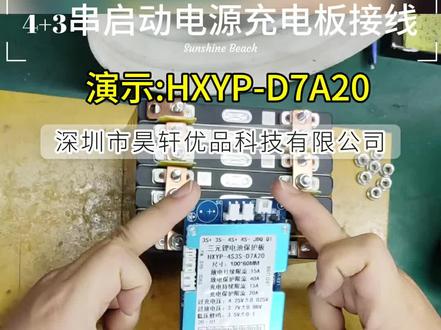

四加三串启动电源充电板接线。第一步，测量每节电池电压是否在额定电压三点七伏左右。 第二步，连接排线，先确认电池总负极 b 负位置，两条黑线与 b 负焊接。 第三条蓝线接在黑线对面，第一串电池正极与第二串电池负极的连接处为 b 一。 第四条黄线接在蓝线对面，第二串电池正极与第三串电池负极的连接处为 b。 二、第五条白线接在黄线对面，第三串电池正极与第四串电池负极的连接处为 b。 三、 两条红线接在白线对面，第四串电池正极与第五串电池负极的连接处为 b 四、 第八条蓝线接在红线对面，第五串电池正极与第六串电池负极连接处为 b 五。 第九条黄线接在蓝线对面，第六串电池正极与第七串电池负极连接处为 b 六。 最后两条红线接在黄线对面，正极为电池总正极 b 正。 第三步，排线端口连接保护板，连接开关电压表、蜂鸣器。 第四步，连接充电线四 s 正四 s 负连接十六点八伏充电器充电， 充电一到三秒，激活唤醒保护板。 三 s 正三 s 负连接十二点六伏充电器充电， 同样充电一到三秒， 打开一、二三档开关，看电压表显示一档显示四串电池电压，二档关闭三档显示四加三串电压。如单节电池电压低于三点五伏左右，则蜂鸣器会滴滴爆减。 如何接继电器使用？准备一个八到三十六伏宽电压两百安以上的直流继电器，继电器正负极接入保护板接口，继电器 a 二接口接电池总负极 b 负放电，负极接继电器 a 一 放电正极接电池总正极 b 正打开开关，继电器吸合电池放电完成，下期再见。

家人们好，很多人收到产品不会正确接线，今天实拍教学，跟着操作就行。接线示意图，我放到视频后面。 首先认清所有接线端口，分清或零线正负极，认准标识，别接反。整理好线材，按产品标注对应接口插入接紧，确保卡扣卡牢不松动。 接线避开尖锐位置，线路排不整齐，避免挤压弯折。全部接好后，逐一复查接口是否接错，有无虚接松动，确认无误，再接通电源试运行。 调电压，顺时针调大，逆时针调小。正确接线能延长产品寿命，保障安全。操作简单，零基础也能学会！学会的点赞收藏，有问题评论区留言！

今天上课呢啊，学习的是我们的一个开关，电源， l 接的是火线， m 接的是零线啊，这个是地线，负 v， 正 v 接的直流电， 旁边这里还有个旋转按钮，这个顺时针啊，可以调大，逆时针他是调小。在接线的同时呢，我们要注意的是输入跟输出 不要切反这个散热孔对不对？要注意通风散热，还有如果就是在那种潮湿啊，粉尘比较大的环境之下，要做好防护。

哈喽，大家好，今天给大家介绍一个电气原件，叫开关电源，它主要作用是用着二百二十伏的电压转换为直流十二伏或者二十四伏的电压， 供这些激进开关啊，这些感应器啊，磁性开关使用。好，我们看一下它这个铭牌。 ms 四型号，二十五是它的功率二十五瓦，这个是二十四，输出二十四伏，这个是输入九十五到二百六十五交流电压，这个是输出 dc 二十四伏直流二十四伏。啊，我这里也有一个，我这一个是 六十瓦，输出十二伏的直流电压。我们看一下它的接线端子， 这个 l 是 火线， n 是 零件，这个是接地，这个微负是负极，这个微正是正极，这个 v o ad 是 这个微调的一个电压，比如说这个二十二伏可以用这个调个三到四伏的电压是可以的。 怎么判断这个的好坏呢？我们就测一下它输出这个有没有二十四伏就知道了。好，我们松了电可以测一下，我们松电 测电压，我们这个万用表，因为它这个输出是直流的，所以我们要打到直流档，它是二十四伏的，我们可以打到 可以达到两百，也可以达到一千，如果你是新手的话，达到一千也可以，我们现在打到两百。这个红表笔要插这个 微微，这边直接测电压的，这黑表笔是插。 com， 公共端。好，我们现在测一下。 好，我们这个是刚好二十四伏，我们也可以调一下，这个是一个微调开关，这个也可以调到 二十五伏。 好，这个就是一个微调开关。好，谢谢大家观看，喜欢的点个关注。

收到货的老板拿到电源盒后自己动手怎么快速的正确接线安装，今天一次性讲清楚四个方面， 好！首先电源盒分为五百网、三百网。目前新款的电源盒横压竖线平衡压款和这个普通款的第一个电源盒上方黑白线单黑线、单高压款两种 黑白线的连接高低压款式的电场，黑线是高压线连接电场竖着的窄边高压区，白线是低压线连接这个电场宽边的低压区。 这个接线不要接反了，通电之后接反了会出现打火的故障现象，从而电源和灯闪烁这第一点。第二，电源和下方都有绿色的字母插头，这个插头可以拔插下来 两个孔位对应的两个螺丝，用小瓶口螺丝刀把它松动，孔位里面有小夹片，松动之后收到的两根线，这是连接净化器开关的两根线，不分火芯零线随便结，把它一根线对应一个孔位，把它拧紧，把它固定好就可以了。 或者是咱这个电源盒更换保留的两根红线，把绿色的字母插头把它拧紧固定好，把它插好就可以了，上下线接线没有问题了。第三个问题 反馈问的频繁的就是电源盒的黑色电压循环流调到什么样的位置，带来净化效果变得还好好。目前新款的横压款和横压竖线屏的，我们需要顺时针的转动， 顺时针代表电压调大调到十二点钟到一点钟的方位，这个位置 此时释放的电压峰值在一万五上。而普通款的啊，他们这个电压我们需要从最小的位置涮时针的转动调到这个九点钟的方位是这样，按照电源盒的上下方位来走，是九点到三点钟的方位，要是调的过大的话，一通电，长时间的工作 打火，电源和灯闪烁没有及时调整，从而保险管容易烧坏普通款的九点钟的方位，而横压和横压竖形屏的需要调到啊。十二点到一点钟的方位， 这是第三个问题。第四个问题，通电后，指示灯红灯绿灯、工作灯，电源灯敞亮，侧面的风扇运转， 此时电源和电厂都工作。相反，指示灯闪烁，工作灯清洗灯，电源灯闪烁， 侧面的风扇一转已经启动不了。电源盒保护了，电场无法净化还是不会的，老板后台私信，十年经验，净化好不跑烟！关注明阳哥，烧烤路上不迷茫！

电源不在供电，双电源该如何接线呢？我们经常都会遇到一个主电源和一个备电源双供电，而我们接线之前至少要选择有一对长臂的接触器， 假设左边的叫一号接触器，右边的叫二号接触器。接下来我们先把主电源跟一号接触器的两个线圈 a 一、 a 二联通，然后把一号接触器的长臂点接到备用电源的一端，再把一号接触器的长臂点接到二号接触器的 a 一 线圈上， 再把二号接触器的另一个线圈 a 二连接到备用电源的另一端，这个时候我们的电路就形成了一组一备两个电源供电，我们一起来看。当我们的主电 电源停电的时候，我们的一号接触器就会吸合，由于是一对长闭点，所以我们二号接触器这部分是断开的，主电源就可以正常供电。当主电源停电了，我们一号接触器就会断开，当一号断开，他的长闭点的这一部分就会连通备用电源 电的时候，我们的二号接触器就会吸合，吸合之后我们就可以备用备用电源正常供电。当我们主电源来电了，这个时候我们的一号接触器再次吸合，吸合以后，长臂点的后部分没有连通，所以主电源供电，备用电源不再供电。还想了解更多，欢迎！

跟你们说这个直流电机不能接四电，不能接四电，禁止接二百二十伏的电压，要接这个以这个电机电压 匹配的那个电源，可你们就是不听，结果好了，你们非要试一下，轻则烧这个控制器，重则烧掉这个电机，你想一下这个后果严重吧。 呃，我都给你们配了这个变压器，可你们就是不用，其实这种很简单的，只要插上这个品质槽，插上那个呃电瓶的充电口，就可以直接变压出你想要的电压。 你比方说你这个电机是二十四伏，你就拍一个呃变压二十四伏电源的那个变压器，你想要十二伏的也可以拍十二伏变压十二伏的，而且我们这个控制器都是大功率的 啊，都是四十八到七十二伏通用的。你电瓶是六十伏也可以，四十八伏也可以，七十二伏也可以，直接你不要管，你插上他就可以电压成你想要的电源，然后嘛，你这个把你这个线 给他连接起来，这个红的，对，红的。 那接上，这就是出来，我今天是二十四伏的出来，出到这里你再接上这个电机，进进这个电源线，然后嘛出来 控经过控制器出来以后，然后再接上这个，那这个是电机插口单，你只要递上就可以了，也是一样，这个单口你试一下， 绿的归绿的，红的归红的，如果接反的话，你可以调个头重新接一下，看一下开关就可以了， 就这么简单，你接上。好，接上之后你可以把这个给他插上电源。那我今天给大家试一下啊，我这个是六十伏的，都可以插，没事的啊， 六十伏接上好了，现在已经好了，我们就可以遥控试一下这个 t 杆。 t 不 t 啊？ 就这么简单。好了， 看见没？ 其实这个接这个线很简单的呀，只是通过变压器出来， 出来，然后把电源接上这个控制器电源上，然后把控制器上面有一个那个电机的单口，你把它接上，你试一下看，如果这个，如果这个正反正不对的话，你就调个调，按照这个遥控器来 就可以了。啊，现在明白了吗？啊，明白你就下次注意点啊，就这样，拜拜啊。

大家好，今天我们来学一个我们的直流电源啊直流电源柜啊电源直流电源屏。嗯，我们先来看一下他， 嗯，这台柜啊先了解一下这台柜都有什么原件啊都有什么原件？这个呢是我们的电流表啊 这是我们的监控，这是我们的指示灯啊这是我们的模块模块。这是个逆变器啊逆变器下面呢都是我们的开关啊开关。嗯，有交流交流输入开关啊上面都有标识啊有标识。 这个呢有直流输出啊有模块输出开关啊有我们的逆变逆变器控制开关啊母连开关啊交流逆变输出啊 这个柜呢原件比较多啊。嗯，这是一台出口的啊这是一台出口的。然后我们来看一下我们的一个实物图啊实物图。嗯，这个呢就是照着我们的啊，一个， 嗯表啊一个表。这个呢是我们的电压表啊两块都是我们的电压表这是我们的电流表这是我们的电压表电流表啊。他分的话啊他分我们一路 二路啊，因为我们的监控呢他分一和二啊一和二，这是二路的指示灯这是一路的啊一路的指示灯。所以说他的表啊也分我们的一二啊。回头后面我会讲我们的二次啊讲我们的二次 这个呢就是我们的一个指示灯啊指示灯。嗯，我们的监控啊两个监控。嗯， 两个监控。我们先了解一下先来大概了解一下这台柜啊了解一下这台柜。 嗯，我们再看下面啊下面呢？嗯，这就是我们的一个模块啊这是我们的一个模块 这个呢是我们的一个逆变器啊也就是说啊这个模块四个模块啊是针对这四个模块。这是一个逆变器啊这是一个逆变器。 嗯。下面的就是我们的，嗯，这是个门啊这是个仪表门仪表门呢？可以打开，打开的话啊嗯，我们是 可以看到那个，嗯。我们的开关啊，我们的开关看见没有？这个有个门锁啊这边都有啊这是我们的， 嗯。摇门啊，它可以打开啊，看见没有？这打开的话我们才能看到我们里面的开关啊，因为这个指示灯呢它是装在我们的，嗯 仪表门上的啊装在我们的仪表门上的。我们没打开门的话啊，我们只能看到我们的指示灯啊只能看到我们的指示灯。 其实他指示灯呢是对应的啊他指示灯，他指示灯啊对应的都是我们的这个开关啊都是对应的我们的这个开关。 嗯这个呢也是啊这个也是我们这这个指示灯这几个指示灯呢对应的是这几个开关啊这几个开关。嗯也就说我们指示灯对应的是我们的开关啊我们的开关。 嗯这个呢是也是一样的啊这个，嗯。逆变逆变逆变器控制开关啊他对应的是这个指示灯啊这个指示灯。这是一个，嗯。交流逆变 输出啊，二百四十伏啊这个呢？嗯也是照着下面的指示灯啊照着我们的指示灯。嗯，这个呢？其实我们 就算是不会的话啊，我们看这个图纸跟我们的实物图我们大概也能认清楚啊，因为这个柜里面线比较多啊比较多， 嗯比较复杂。然后是不是？嗯，我们我会一点一点的给大家讲啊该怎样？嗯。去走这个线啊，因为这个柜里面的话它是有线槽的啊它是有线槽的。 我们再来往下看啊，这呢就是他的一个元气件啊这个柜里面的元气件啊，嗯。这个是直流啊直流，嗯。 电源屏啊，嗯。上面有我们的元气件。这是交流进线开关啊。嗯。这是他的型号啊这是他的型号 这是他的型号这是。嗯。呃。我们施耐德的啊施耐德的就是。嗯。客户那边呢？嗯。然后是有 嗯要求的啊。有要求要用，嗯。要用哪个型号啊？要用多大开关啊？有我们的交流防雷器啊，有模块。这个上面呢原机件呢？比较多啊比较多。因为线比较多啊， 看到没有挺多的啊挺多的。然后这边还有呢啊这边还有有我们的断路器和啥指示灯，有我们的， 嗯。支路检测，嗯。单元啊，也就是那个检测盒啊，有我们的分流器啊分流器，嗯。这上面都这是他的用的支数，还有我们的型号规格啊。嗯。下面呢这个呢就是我们的一个原理图啊， 压力图，嗯。看到我们的线从哪走到哪啊？嗯。这个呢大概大家简单的看一下就行啊，因为这个讲的话时间会比较长啊会比较长。嗯。我们再往下看啊 嗯。再往下看的话这就是我们的电流表啊电流表，嗯。这个呢是我们上面用的。嗯。线的平方数啊线的平方数， 嗯。这个上面的。如果没有画我们的这个标注啊没有画上面这个符号啊，没有画符号的话啊，他都是用我们的。 嗯。一点五啊或者一点零的线啊。嗯。一般这这柜的话他都是用一点零或者是一点五的啊，一点五的。嗯，然后是有标注的话是用二点五平方的啊，是用二点五平方的。 这个呢就是我们的一个监控啊，这个就是我们的监控上面的线呢也比较多啊，也比较多，这是我们的二路监控啊，二路监控啊，这个就是我们的二路监控。这个呢这边呢就是我们的一路监控啊，一路监控带这个指示灯啊， 带这个指示灯。我们大家先了解一下啊，我们再慢慢往后讲啊，再慢慢往后讲，大家先知道啊，大家先知道我会一点一点的讲啊， 今天呢我们就先了解这么多吧啊？嗯，如果有什么问题的话大家可以私信我啊，谢谢大家。

hello， 大家好啊，关注欣姐每天一小招带您玩转 led 显示屏。今天呢我们要看的是这个电源哈，这个全彩电源一般的呢，你看你像我们单色的，单色的这一款呢是华杰的哈，是华杰的单色电源， 嗯，全彩的，那也也有华杰的哈，也有华杰的，也有华杰的全彩电源也有这个窗帘的窗帘的这一款新款现在用的比较多哈，你像室内彩屏啊，用它没问题，还特别稳定哈。这一款，嗯，下面我给大家主要是说一下什么呢？ 呃，单色和全彩他有区别哈，你千万不要觉得他差不多用你假如说混用了呢呃，单色的他功率不如全彩的足哈，过段时间他就会坏，你用在全彩屏上面哈。 呃，主要是咱看一下怎么接哈，这是一个点，这是一个非常重要的点。怎么接 你像呢，我们有的客户他不是很熟悉，他把这个电源拿过去之后，咱发料发到客户的手中，他把这个料拿到之后呢，很多人他都接反了，接烧了的很多啊。看一下咱们这边呢，看一下这个 有两个 a， 两个 l 哈，正负极这这边还有个接地线呢，这一边呢是二百二哈，一定记住是二百二的进线 这一边呢这有个微加微减哈，微加就是正极，微减是负极，这个不要弄错哈不要弄错，他会烧板的哈。你如果弄错了呃，微减这边呢就是负极，然后微加这边是正极哈，这个一定不要弄错哈。 最主要的是二百二跟五伏的这个头不要弄错哈，不要弄错，咱出出来的这个呢是五伏，因为咱们板子是五伏供电哈，五伏供电现在也有四点五伏的，不过还是用的少哈，五伏用的多一些哈。 呃，这是一个非常重要的点，一定不要弄混。

门禁终端接线控锁图一、门禁终端终端背面控锁端子 n c com now 是 用来解锁的，默认情况下未验证 n c 和 com 是 闭合的状态，而又和 com 是 断开的状态。当用户在门禁终端上面验证成功时，终端被 面控锁端子 n c 和 com 变成断开的状态，而又和 com 变成闭合的状态。过了锁驱动时长后，终端背面控锁端子就会变回默认状态。为验证。二、门禁专用电源的工作原理， 一、默认状态 n c 和 g n d 默认带十二伏，而 no 和 g n d 不 带电。二、触发状态转变的条件，短接 push 和 g n d 给加 com 抄了功十二伏电压。 三、触发后的状态 n c 和 g n d 不 带电，而 no 和 g n d 带十二伏。四、触发后恢复默认状态的时长，黄色按钮可以调节 n c 和 no 状态改变的时长，所驱动时长。 三、通电长闭锁电插锁该锁分为四根线，两根信号线和两根门磁线，两根信号线需接到门禁专用电源上面 集红色线加十二伏接 s e 黑色线， g n d 接 g n d。 电插索接上去之后会通电，同时也会上锁。另外两根门磁线需要接到门禁终端背面的三和 g n d 上面，接上之后即可检测门的开关状态。四、接线步骤 一、先给你门禁终端供电，保证门禁终端正常启动。 二、门禁终端背面的空锁端子 no 和 com 分 别接到门禁专用电源 push 和 g n d。 三、通电长闭锁电插锁。信号线红线接到门禁专用电源 n c。 信号线，黑线接到门禁专用电源 g n d。 四、在门禁终端新增一个用户，进入菜单用户管理新增用户， 然后进行验证是否会落锁。

一分钟教你搞定路波主机接线，跟着步骤走不出错！第一步，电源与接地，将电源适配器插入 dc 十九伏 i n， 同时连接接地端子，避免静电杂音。 第二步，接视频输入与输出。 hdmi 线一头接电脑，一头接 hdmi n one 网线一头接摄像头，一头接 p o e one hdmi 线一头接 hdmi o u t， 一 头接教学显示器。第三步，接网线，网线接蓝 e 即可。 第四步，接音频输入与输出，麦克风卡龙头插四十八 v m i c one m i c 二、音箱线接 s p k 一 s p k 二，正负极对应好。第五步，接 u 盘， u 盘插前面板 usb 一 usb 二。第六步，开机测试，按电源键开机启动。

本视频以六八幺一体机为例，展示 k、 e、 t 系列人脸门襟一体机接线。以下是在设备接线的过程中需要准备的设备，即用于接线的工具。 首先将一体机接入十二伏电源，将一体机的十二伏尾线接入电源的立正端子， g、 n、 d 尾线接入电源的背负端子， 下面演示读卡器接线。先将读卡器进入电源，十二伏进入电源 b 正端子， g、 n、 d 进入电源 b 负端子，然后连接读卡器与人脸门禁一体机的四八五信号线，将读卡器尾线四八五 a 与一体机尾线四八五正相连， 读卡器尾线四八五 b 与一体机尾线四八五复相连。下面演示磁力锁电源端子接线。首先拧掉图式螺丝，拆下锁盖，然后将两根线缆分别接入磁力锁立正，飞赴端子，并从预留孔位穿出。 接下来连接磁力锁一体机和电源。磁力锁立正端子接十二伏电源的微正端子。磁力锁立伏端子接一体机 com 尾线，一体机 n、 c 尾线接电源，接 and d 端子。 下面演示磁力锁门磁接线。拆下图示锁盖后，将两根线缆分别接入磁力锁的 com 端子 and c 端子，然后将接好的线缆从预留孔位传出， 接下来连接磁力锁与一体机的门磁信号线。一体机 g、 n、 d 尾线接磁力锁 com 端子，三子尾线接磁力锁 n、 c 端子。 下面也是开门按钮，接线，旋开螺丝，然后将两根线缆分别接入开门按钮的 com 端子电路端子，再拧回螺丝，完成接线。 下面将开门按钮接入一体机人脸门禁一体机的 button 端子，接开门按钮的 com 端子。人脸门禁一体机的 g n d 端子，接开门按钮的 i know 端子。

大家好，今天给大家介绍一下门禁系统的安装与调试，首先我们需要的设备有磁力锁开关电源，人脸门禁开关按钮。接下来我们进行设备的线路连接，首先我们将磁力锁的微正 连接到锁控电源的 n、 c， 然后将我们的磁力锁的微负连接到电源端上， 然后开始连接人脸设备，我们将人脸识别的电源线电源十二伏正接到锁控电源的十二伏拧紧，然后将人脸识别的电源负连接到锁控电源的 g、 n、 d 端上， 然后将人脸识别的 no 白、红连接至 push 端口上， 然后找到人脸识别的 com 线白黄连接至锁控电源的 g、 n、 d 端上。 接下来我们连接开关按钮，将开关按钮的两根线分别连接至锁控电源的 push 端口 和 gnd 端口上面，这两根线不分正负连接即可，到这里我们的设备连接就完成了，接下来我们进行充电测试， 谢谢。
