从屏幕折叠到芯片电路折叠,华为啊是把折叠理念玩到了极致。今天呢,华为正式发布了这个韬定律,那什么是韬定律呢?其核心啊,就是用信号传输时间的缩短来代替信号传输距离的一个缩短。关键技术呢就是逻辑折叠。 很多人听起来像在听天书,我用人话来给你们讲清楚,传统造芯片啊,就像在造平房,同样的晶体管数量呢,不断的缩小,制成,就相当于缩小房屋的一个面积。但是啊,现在的技术已经快接近物理极限了,也就是说如果要继续缩小面积的话,可能会变得非常的困难。 华为造芯片啊,就像在造高楼,我不用去缩小制程,不用去缩小房屋的面积,直接往上再造一层, 同样可以容纳相同数量的甚至更多数量的晶体管,而且效率可能会更高。打个比方,两种房子,一种呢是一层三十个房间,一种呢是两层每层十五个房间。 如果一个消息要传递到任意一个房间的话,大部分情况下呢,都是两层楼啊,传递的会更快。 芯片呢,大体上也是这个道理,信号更快,延迟更低,功耗更小,这就是掏定律的厉害之处。 今年麒麟芯片呢,首次搭载这个逻辑折叠技术,晶体管密度啊,会达到每平方毫米二点三八亿个,相比于麒麟九零三零 pro 呢,会提升约百分之五十三点五, 主屏甚至会超过三点一 g 赫兹,大概率啊, mate 九零系列呢,会首发。从折叠屏到折叠新,华为啊,总是能给我们带来出其不意的惊喜。
粉丝2.5万获赞7.9万

今天,咱们必须得好好聊聊一件真正能载入科技史的大事。就在今天上午,华为在一个国际顶级的电路与系统研讨会上,正式发表了一个叫掏定律的新理论。 千万别觉得这只是个学术概念,这可是中国在全球半导体领域第一次提出指导产业发展的核心原则。说白了,过去几十年,全球芯片产业都是跟着摩尔定律走,也就是不停地几何缩微,把筋骨管做小、做小再做小,现在撞墙了,做不动了。 而华为提出的这条路,是要用时间缩微去替代几何缩微。这标志着我们从一个规则的跟随者,开始变成规则的制定者。 你可能会问,这时间缩微到底是什么?它到底怎么改变?芯片逻辑?很简单,芯片性能要强,关键之一是信号在里面跑得快、传得短。以前我们靠把晶体管物理尺寸硬生生缩小,现在这条路成本高得惊人,良率还难以保证。 那华为的思路是什么呢?我不死客物理尺寸了,我通过逻辑折叠这种架构上的创新,把整个系统的信号传播实验给压下来, 这背后是一个贯穿了器件、电路、芯片到系统的多层级协调优化。而且华为敢这么说,是有绝对底气的。过去六年,他们基于这条路已经悄悄摸摸,成功设计并量产了三百八十一款芯片。 今年秋天,全新的麒麟手机芯片就会出来,完整采用逻辑折叠技术。他们还预计,到二零三一年,基于掏定律的高端芯片,其晶体管密度能达到一点四纳米制成的同等水平, 不用最先进的集子外观客机,用系统架构的巧劲儿实现同等甚至更优的性能,这对投资者来说,意味着产业链的价值逻辑要被重塑了。有些朋友可能还盯着传统的制程突破,但真正的机会已经大规模转移到了架构创新、先进封装和新型材料上。我们一个个来看, 最直接立好的首先是芯片设计服务和 ip, 因为逻辑折叠是在设计层面,用架构换性能,这需要极强的设计能力。比如鑫源股份,它是国内半导体 ip 的 龙头, 现在深度绑定华为新架构芯片的设计服务,市场上都在传,华为近期通过它下单了三星的两万片晶元,对应一百万颗芯片,订单金额超过五十个亿, 这不是小数目。还有灿星股份,做一站式定制服务的,今年一季度的在手订单已经达到九点二二亿元。新架构渗透带来的设计需求正在持续释放, 接下来是掏定律落地最关键的一个物理支撑环节。先进封装、逻辑折叠,要把不同功能模块高密度集成在一起,必须用到二点五 d 和三 d 封装。这个环节的几个核心公司确定性非常高,比如长电科技,它是华为升腾系列 chiplet 封测的核心伙伴, 今年的相关营收预计能到八十到一百个亿,而且是四纳米 chiplet 的 独家供应商,订单都锁到二零二七年了。还有通付微电,它在升腾九幺零系列的二点五 d 封装里,份额超过了百分之六十。 它在合肥的基地,现在做了 h p m 产线,从满产后能占全球百分之十五的产能。当整个行业都在转向用架构和封装对冲智虫瓶颈的时候,这些公司的战略地位就一下子凸显出来了。我们再说一个容易被忽略但极具弹性的环节材料。 新架构对散热封装材料的要求是颠覆性的。比如有研粉材,它有一款新型散热铜粉,是跟华为合作,历时两年,专门为深腾芯片研发的 独家供应。这种材料的壁垒非常高,不是随便就能替代的。还有华海诚科,华为的哈博投资持有它大概百分之三的股份,它的颗粒状环氧塑封料已经进了深腾的供应链,完成收购整合后,它已经是全球环氧塑封料出货量第二的企业了。 当然,算力生态的合作伙伴是直接的赢家。韬定律的成果已经在申腾 ai 芯片上大规模验证。像华丰科技,它是商腾九五零及 atlus 三五零服务器里二二四 g 高速互联的国内唯一量产供应商,试占率超过百分之六十,哈伯也持有他股份, 这是实实在在绑定的。还有像润禾软件,它完成了底层软件站的迁移,率先推出升腾一体机,今年一季度净利润同比增长了将近百分之一百四十八,生态价值正在快速释放。顺着这条线,我们再把眼光放长远一点。 韬定律提出的多层级协调优化对整个芯片设计的方法论是颠覆性的,这给国产 e d i。 软件提供了换道超车的机会。以前我们跟着别人的工具和流程走,现在新架构需要全新的设计、仿真和验证流程。华大九天作为国内龙头,广利威作为华为哈伯投过的标地,它们的长线逻辑非常清晰, 所以各位朋友,我们不能再拿老眼光看华为产业链了。今天的华为概念股跟四年前可能已经完全不是一回事了。 过去的逻辑是跟着补短板做替代,现在是跟着一起定义新规则,开拓新路径。秋季麒麟新芯片的发布,将是滔定律技术实力的第一次公开大考,那会是产业链核心标的一次非常重要的价值重估窗口。

华为的掏定律和逻辑折叠技术是什么?简单理解,这期咱们就直接说人话,直接让你们一遍听懂。先说掏定律是什么?掏定律指的是用时间微缩替代几何微缩什么意思呢?认真听啊, 芯片在计算的过程中,是不是要通过接收指令,接收信号来进行工作的?而每一个信号在芯片电路里面传递的这个时候,它都是有距离的, 有距离就意味着信号在跑的时候,他是需要时间的。而掏定律就是把信号在芯片里跑的这个时间压下来,掏就是电路里面的时间长数,掏越小,切换就越快。那要怎么做呢?那就要用到逻辑折叠技术。 好,重点又来了,认真听,逻辑折叠技术就是水平串联的这个逻辑门在垂直方向折叠排布,或者咱们直接简单理解,就是把传统的平面电路,哎,我现在堆叠起来了,平底起高楼走线从几百微米直接压缩到了几微米,那是不是信号的路径就更短了? 再加上折叠形态的这个晶体管,那是不是就能腾出更多的这个空间,放下更多的晶体管,那密度也就能提升了?往好了说,全新的设计思路,全新的芯片技术,逻辑折叠技术确实能够在芯片制成工艺受到阻碍, 遇到瓶颈的时候,打开一个全新的突破口,能够让芯片的性能得到持续的提升。但是从客观的角度来讲,逻辑折叠技术同时也伴随着很多问题。什么问题啊?第一个就是散热问题,堆叠结构先天性就存在这个散热问题,把晶体管和电路堆叠在一起, 散热也会受到很大的影响。三 d 集成期间,功率密度是能够到每平方厘米一千瓦,局部的热点甚至超过每平方厘米五千瓦,垂直堆叠结构的节温比二 d 要高二十到三十度。 华为 ppt 说这个能效提升百分之四十一,但对比的也是同制成的二 d 设计,不是台积电的三纳米密度提升百分之五十三点五,意味着发热源也多了百分之五十三点五,散热材料跟不上,那就是火龙。所以华为未来的机型必须得具备足够优秀的散热能力,才能让芯片去稳定运行, 甚至有可能需要用到这个主动散热。第二,芯片的密度接近台积电三纳米, 但这个是芯片的密度接近,不是性能接近。七纳米制成的晶体管开关速度、漏电、控制驱动电流都远不如三纳米的用更多慢晶体管堆出来的这个密度,它的性能和用更快晶体管达到的性能完全是两个概念。 而且华为至今也没有公开他这个麒麟二零二六用的到底是几纳米的制成工艺去做的这个逻辑折叠, 外界猜测是在七纳米到五纳米之间。当然麒麟芯片主频达到这个三点一千兆赫兹确实是首次破三千兆赫兹啊,但是跟先进工艺的这个芯片相比,差距依然是不小的。第三个就是量率问题, 多层结构的量率肯定是会打折的,简单理解,叠的越多,量律控制就越难。而且逻辑折叠在同一片金源上做双层电路,工艺复杂度比控制的精度要求也要更高,芯片的量率必然是会遇到不小的挑战, 当然啊,芯片的工艺设计能有突破本身就是一件非常好的事情,但是这套方案好不好用,会不会影响到寿命,还是需要去验证的。用行业内的角度来说,就是在手机的这个 soc 上使用逻辑折叠,你的热循环硬力、 tsv 断裂见效,至少都是需要用到几年的时间来验证才是可以的。 但是对于消费者来说,实际的使用体验,实际的性能表现,还有耐用性,哎,这些才是关键的。而这些问题,华为能不能攻克,哎,这个才是最重要的。

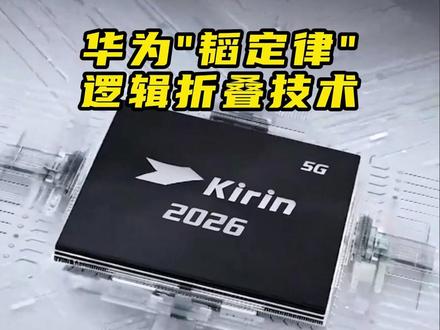

华为的第一款韬定律手机芯片要来了啊,首发搭载的就是 mate 九零啊, 那这一颗麒麟二零二六用上了一项叫做逻辑折叠的新技术,哎,你就别管它是什么,反正就是在完全不依赖 euv 光刻机的情况之下,牛叉大了。但是比这一颗芯片更值得聊的是,它发布之后 发生了什么,或者说什么都没有发生啊,英特尔没说话,台积电没说话,就连平时最爱穿着皮衣讲单口相声的皮衣黄,这一回居然也憋住了。哎, 一条动态都没发啊,这就非常反常了喂,过去几年,半导体市场但凡有一点风吹草动,这些巨头啊,要么就是抢先站台,要么就是疯狂的互轨啊,哪怕只是微小的技术更新,都要大肆宣扬一番啊, 巩固自己的垄断地位了。可是这一次,华为扔出了一颗重磅的炸弹,他们却不约而同选择了沉默,不是不想发,是彻底的被打蒙了。哎,他不知道怎么回应啊, 我跟你说,最坐不住的啊,是太极点。哎,这个代工一哥在亚历桑纳怒砸了六百五十亿美元建厂啊,准备靠了个三纳米 啊啊,两纳米制成了,继续去抢全世界的脖子,结果华为直接把韬帝绿往桌子上一拍,哎,我妈不让我跟你玩了,我换赛道了,爽吗?啊,还有更爽的。真正让西方巨头集体失身的,是这一颗芯片背后的一个信号啊, 封锁失效了。更打脸的是啊,美国国会四月刚刚通过了一项法案,他是准备连 duv 光刻机都全面禁售啊。法案这还没有落地啊,华为这边就掏了,这还说啥呢,赶紧掏啊。

华为发表涛定律新技术理论,提出以时间缩微替代几何缩微,通过逻辑折叠等实现芯片性能提升,取代原本靠缩小芯片尺寸提升性能的技术。 过去六年,基于该定律,华为已成功设计并量产了三百八十一款芯片,并将于今年秋季推出采用逻辑折叠技术的新一代手机旗舰芯片。 华为病预计到二零三一年,基于涛定律的高端芯片晶体管密度将达到一点四纳米制成的同等水平。

七纳米能硬钢三纳米?华为在芯片技术上又有新突破了。过去芯片性能提升以前是靠把晶体管做小,也就是降低芯片制成纳米数字。从七纳米到五纳米再到三纳米, 这条路线被验证了几十年,都很有效。但中国公司现在想走,要看老外的脸色。华为这次提了一套新的折叠逻辑设计思路,通过压缩信号、传播食盐,在不依赖先进制成的前提下提升芯片性能。所以现在他们利用这套被命名为韬定律的技术路径,在较低的制成下搞出性能更好的芯片。 据这项技术,华为今年秋天发布的麒麟手机芯片性能将大幅提升。听着有点邪门,其实自从二零二零年不能使用先进制程之后,华为和整个中国半导体产业就想了各种邪门办法。比如因为美国人不让荷兰人卖, 中国大陆是没有 euv 光刻机的,而一般认为没这东西就没法制造七纳米芯片。不过,中国半导体产业还是想出了邪招, 性能上比 euv 光刻机落后一代的 duv 光刻机,搞出了多次曝光、多次刻蚀的笨办法,印刻出了七纳米甚至更精细的线条。业界普遍认为,在 duv 多重曝光工艺体系下,华为实现了七纳米甚至更高等效的晶体管密度。不过这台跟台积电的三纳米比还是有差距。 而当单颗芯片的制成被锁死,华为又想了另一个邪招, cheaplight, 将大芯片拆分成多颗小芯片,分别用成熟制成制造,再用先进封装技术互联搭配三 d 堆叠技术和华为既有芯片又有系统软硬一体的优势,实现一加一大于二的性能突破。华为的 ai 处理器是升腾九幺零 c, 已经被证实就是用两颗九幺零 b 金粒封装而成的,而在普通人会用到的消费级芯片上,也被广泛认为使用了这套设计思路。在华为和整个中国半导体产业的努力下,这几年来麒麟芯片的性能跑分一直在低调但稳健的增长。而今天华为高调宣布, 凭借逻辑折叠与掏定律,二零二六年的麒麟手机芯片性能将大幅提升,预计二零三一年达到一点四纳米同等水平。 能实现这个技术路径,绝不是突然开光,从器械、电路、芯片到系统层面都要统一协调优化才能绕开。人家积累了几十年的经验,所以这套大招华为肯定是在手里攒了很久才发出来。华为在芯片上的战略是短期靠多重曝光保命, 先用 duv 上卷出来的七纳米让手机芯片回归,中期用 cheaplight 提效,用系统级创新弥补单芯片支撑差距。长期则是现在正式发布的折叠逻辑与掏定律直接换道,弹出一条能与对手正面硬刚的新路径。 其实这两年利用各种鞋招,初期制胜的又何止华为, deepseek 在 二零二五年用低成本搞出高性能大模型,二零二六年又全面适配国产芯片长江存储用自己的技术专利长期存储,用淘来的旧图纸打破寒场在存储领域的壁垒。豪威则是在资本运作下,让中国公司在传感器领域 逐渐站稳脚跟。不应该说这是鞋招,而是重重封锁下爆发的东方智慧。等中国科技行业练好了基本功,后面怎么赢就只是个方法问题了。

能想象吧,此刻你的手中紧握着上百亿个晶体管,答案就藏在这枚手机芯片里。指甲盖大小的龟片却容纳了超百亿个晶体管。晶体管尺寸越小,排布间距越近,数据处理便越快。 可如今,这种单纯缩小尺寸的方式已接近物理极限。华为的工程师跳出几何长度的束缚,转而寻找新的路径,时间微缩,这就是涛定律。 工程师采用逻辑折叠技术,把平面电路叠成立体,就像把平房盖成楼房,在两层之间加装高速电梯,既缩短了关键路径距离,也降低了关键路径。实验不是多个芯片的简单堆叠,就像氨基酸精 过有序折叠,才能构成具备生命活性的蛋白质芯片,通过逻辑折叠释放更多性能与功能。从尺寸够小到运行更快,工程师以最长的守候淬炼出最快的加速度。

昨天华为发布了掏定律,说二零三一年啊,三一年啊,要比肩一点四纳米的尖端工艺,彻底跳出摩尔定律。当然现在的市场上都是用摩尔定律,就举个例子吧,就是比如说像指甲盖, 那西方的摩尔定律呢,就是他们把芯片,把金元体越做越小,越做越小,越做越小,它的性能就会越来越高。那么这一次呢?华为的掏定律呢,是用叠加的手法来达到尖端的芯片的效果, 所以教授您怎么看打华。呃,看待华为这个掏定律,我当时啊以为他只是一个概念阶段,但是看完新新闻之后说华为已经量产了三百八十一款了, 其中包含手机、 ai、 车载领域,包括现在的麒麟芯片搭载的折叠技术,商用也已经实现了。 您觉得这条路接下来会怎样的打击美国和欧洲的脸?那些不愿意卖给中国的,比如说它那个生产芯片的那个机器 就非常高端的。呃,叫什么来着?那个机器啊?光刻机。对,接下来还要不要卖英伟达?还要中国的市场,美国和欧洲接下来要怎么想? 呃,科学的东西是要经过检验的啊,科学要造假可以,但是很容易就会被拆穿啊, 也就是说当他一旦发布之后,在市场上运转,只要他的产品卖出去,就有人会把他的产品把它拆解去做测试,所以他很快的就会被证明是真的还是假的。 那当华为这么大的场面,这么大的身世,而且发表这么厚的一篇论文,把他的滔天率讲出来的时候,那这代表中国华为的这个技术已经成熟了 啊,那这个技术已经成熟了,所以中国大陆的目标是在二零三一年的时候达到一点三,一点四纳米左右, 二零三一年,但是他告诉我们的就是五纳米、三纳米,现在华为的技术上是没有问题了,已经开始进行了,他这个会释放出几个讯息,也会冲击到几个半导体厂。 第一个讯息就是中国不太需要这个极紫光的光刻机了,所以你艾斯默尔你一直投资前再做更先进的这个光刻机对中国大陆来讲已经不再稀罕了, 那中国也不会需要的,所以你的这个产品很有可能会是一个卖不出去的产品,因为台积电也停止像阿斯莫尔购买这种极紫光的光刻机了,因为他们认为第一个造价太贵,第二个对于他来讲经济上 不符合他使用,这是第一部分。那对于很多正在发展半导体的国家来说,中国就告诉他们说你不需要买这么昂贵的机器,你可以买一般的啊光刻机就可以了 啊,升紫光的光刻机就可以了。而看起来中国的升紫光的光刻机相当有可能就 dv 相当有可能会做出来了。所以未来中国大陆如果能够做出升紫光的光刻机,那也就是完全可以不用向 s m o 买, 反而还可以卖出去。那很多非洲国家啊,或者是拉丁美洲、亚洲的国家,经济状况、财力没那么雄厚的 他很有可能就不像以色列去下订单,他反而向中国大陆来下订单。是的,那这个对中国大陆来说的话,那就是一个击败,彻底击败这个以色列垄断的这样的一个局面。嗯,我觉得这个对于全世界是好, 那对于这个美国跟欧洲跟 smore 是 人类间对他们来讲是最坏的消息。这是第一个,第二个中国大陆这样做的目的,其实告诉你说台机电也不是那么重要的了。嗯, 它释放出来的讯息就是台机电不那么重要。台机电的昂贵金片你们也不见得要买,你可以向我们中国买了,是中国可以用成熟制成的, 因为成熟制成的它的成本比它低,它的基数比它成熟,但是可以用成熟制成的成本低基数成熟的技术,我们做出来的晶片可以一样的达到这个一点多的纳米,这已经是最大的极限了。 那这样的话,你们还需要去买那个昂贵的这些美国的台积电的,台湾的台积电的金片吗?嗯,所以我觉得这个长远来讲会影响到台积电的供货量。 那第三个就是中国大陆释放出来的另外一个讯息,就是我不再需要英伟大的金片了,我也不再需要台积电的金片了,我非但不需要,我还可以卖出去了。 是的,那当他一旦可以卖出去的时候,我卖的又比你便宜,品质又不会比你差。那很多的发展中的国家 选择的是中国的镜片,而不会是选择你昂贵的镜片。甚至连美国、欧洲的很多的国家,他也选择的是跟中国大陆下订单,而不是选择跟你台积电,不是选择跟你美国下订单。那这样的情形下的话,您说是不是整个世界重新颠覆,重新革命?没错, 所以这个就是中国目前来说的话,我相信呢,当时在嘲笑中国的, 而且认为说,哎呀,中国三五年做不到了,哎呀,不可能呐,三纳米想得美了,中国当时告诉你说,我现在一点多纳米都可以做的出来,我在二零三一年量产给你看。那你想想看, 为什么要定在二零三一年?是不是要搭配自己的半导体厂的新建完成?是不是要搭配自己的光科技 的突破进展,是不是要搭配中国开始要进入大规模的量产,一旦中国进入大规模的量产,请问一下这些企业怎么有未来呢?怎么有全景呢? 那中国非但不会给你们买,中国还拼命的往外卖,那你想那怎么办?而中国是全世界最庞大的电子产品的消费市场,当最庞大的电子消费市场都不像你买的时候,还反而在卖出去的时候,那你这些 海外的这些美国,还有台湾、韩国的,还有日本的,那你们的东西怎么有未来呢?所以我估计啊,可能这些国家的产业啊,甚至股东投资方要想多一点,想远一点,会来,未来会不会发生这些事是有可能发生的事。 而且其实中国的大市场啊,教授刚才其实也讲到很很很重要的一点,中国人口多,他的适用成本,即使他今天研发花了再多的钱, 真正到推向市场商,他平摊下来,他的成本都不会那么高,他流通性都会非常强。当一个产业不是只有你才能行的时候,而且中国的成本又低,产量又高,整个的产业链要齐全的时候,那么整个世界真的是要变天了。

华为提出了个韬定力,说二零三一年,芯片晶体管密度有望达到一点四纳米制成同等水平。这到底是遥遥领先式的吹牛,还是中国芯片真的别出大招了?先说结论啊,韬定力并不是说华为已经掌握了一点四纳米芯片, 它更像是华为在先进制程授权之后,拿出了一套改打系统战的芯片突围路线,有技术含量,但是并不是神迹。有重膜包装,但并不是纯营销,最终成色还需要看产品。那怎么理解呢?我打一个比方吧,假设一座城市要提高交通效率, 传统的摩尔定律的思路就是把车越造越小,把路越修越密,越修越多。对应到芯片里呢,就是把晶体管越做越小,同样的面积里塞进更多的晶体管。可问题是,现在你造不出那么小的车了,也没有那么先进的工具了,车只能造到这个尺寸了。那怎么办呢? 二零零一年,斯坦福大学的几位学者就提出了一个三维集成电路的思路。既然皮面上的路越来越难修了,那就像立体空间,要效率,放到城市里,就不能只盯着车的大小了,而是重构整个交通系统, 修高架桥,进隧道啊,优化红绿灯,把原本需要绕成一圈才能办完的事,尽量压缩到同一个街区内完成。华为今天讲的跳奥定律,核心就是这个逻辑, 通过器械、线路、芯片、系统四个层级面的协调优化,让数据少绕弯路,信号稍等,待互联更短,调度更快。虽然个体晶体管没有你那么小,但整个系统完成任务的时间也就是跳变短了。但注意啊,摩尔定律和系统优化并不是对立的,最理想状态当然是车越来越小,交通也越来越聪明, 先进制程依然是芯片竞争的主战场,系统优化不是替代,而是放大器。所以扎心的真相是,套定律并不是颠覆宇宙的物理学基本定律,它本质上是一套在极端压力下被华为系统化、工程化、产品化的高阶方法论。如果华为能够自由的使用最先进的制造设备和代工能力, 当然会继续追求先进制程,因为先进制程是依然绕不开的绝对优势。所谓的二零二六年秋季麒麟芯片采用逻辑折叠提升密度,二零三年达到等效一点四纳米制成,背后不是魔法,而是复杂的结构设计、封装、互联,还有系统及优化硬拼出来的等效效果。 追真实性能、功耗、散热和成本到底怎么样,还得等产品验证。看到这里,可能有人觉得我在黑化位恰恰相反。真正尊重中国芯片,就不能用一句遥遥领先糊弄所有的现实困难。 盲目追捧解决不了任何问题,面对差距才是解决问题的第一步。中国芯片现在最难的是什么?是别人把最先进的制造设备给卡住了,你就不能永远在别人定义的赛道上硬追?华为的这套思路,本质上是把竞争从单纯的比拼谁的光科技更先进, 扩展到了谁的系统工程更强,谁的架构更高效,谁能把有限的制程的潜力榨到极致,这很聪明,也很现实。但这不只是华为一家带走,苹果早就验证过全栈优化带来的巨大优势,从 二零一零年 a 四芯片的迭层封装,再到二零二零年 me 芯片的统一内存,再到二零二二年的 me ultra 用的 ultra fusion, 把两颗芯片连成一个整体, 苹果靠的也不只是质成,而是芯片、内存、封装、系统和生态的整体效率。区别在于,苹果是在先进制程、可用、供电顺畅的环境下做全站优化。华为是在先进制程受限情况下,被迫把系统工程压榨到极致。所以,华为真正值得尊重的地方,不是发明了一个别人看不懂的物理星定律, 是在被卡住的情况下没有躺平,没有制喊口号,而是把器械、电路、芯片、系统、软件、生态尽可能的拧成了一股绳,硬是在夹缝里找出了一条可以继续追赶的路。这就是韬定力最大的一,他不是让华为一夜之间打穿台阶垫,也不是让国产芯片从此不需要先进制成, 它的真谛价值,是给中国芯片争取了一个宝贵的时间窗口,在制造能力追赶的同时,用先进的系统工程把现有工艺的性能炸出来,把产品做出来,把生态刨下来,把市场稳住。但也必须承认,它不是魔法,先进制成攻克设备、材料、量率、成本这些硬骨头一个都绕不开。 系统优化可以补短板,但不能够彻底代替制造能力。而且降低延迟、优化互联、提升系统效率,不是华为独占的物理法则, 全球芯片巨头都懂,别人不是看不懂,是别人在没有卡脖子的情况下继续升级制造工艺,往往更直接、更确定。最掏定律,真正给华为的不是永久垄断,而是一个时间窗口, 这个窗口能不能够转化成优势,不看口号,看产品,看工号,看性能,看成本,看量率,看出货,跑出来才叫技术跑不出来,再漂亮的定律也只是发布会上的烟花。

华为最近呢,抛出了一个滔定律,结果呢,全网就嗨了,说这是中国芯片绕过风速啊,打破这个摩尔定律的秘密武器。昨天晚上呢,我连夜盘了两个小时,说实话,我觉得大家有点过分解读了。我先说摩尔定律遇到啥问题了, 过去五六十年呢,芯片都在跟着摩尔定律跑,就是每十八到二十四个月,芯片上晶体管的数量会翻一倍。那它的核心思路呢,是压缩空间, 就是把晶体管越做越小啊,比如从十四纳米到七纳米,再到三纳米、两纳米,这就像是在土地上修房子啊,房子越建越小,越盖越密,以此呢来容纳更多的人。 但是现在啊,这个模式遇到两个瓶颈,首先是物理极限,如果晶体管小到接近原子尺度啊,大概是一纳米左右的时候呢,就会产生量子随穿效应,这也是我现学的。那电子呢,就会像漏水一样到处乱跑,芯片会失效。然后呢,是经济极限 制成,越往下走,就是越做越小的时候呢,研发和建厂的成本他就越高,建一条三纳米的生产线非常贵,但是带来的性能提升很有限啊,白话说就是不那么经济了,性价比在降低。在这个时候呢,华为提出了头顶率,核心是四个字,时间折叠。 既然在空间上已经走到尽头了,不能再小了,那就换一个维度啊,从这个空间竞赛转成时间竞赛, 打一个形象的比喻。过去的摩尔定律呢,像是在一座城市里边不断的压缩距离,原来两栋楼可能隔着一百米啊,后来呢,变成五十米、二十米,十米五米,距离呢,是越来越短, 那从一栋楼啊,到另外一栋楼啊,那就越来越快,这就是为什么芯片越来越强。但是问题是呀,压到今天呢,已经没有地方压了,再往下缩呀,那可能就得把双车道压成自行车道了,施工难度和成本开始爆炸式的增长。而华为现在这个逃定律呢,思路变了, 就是既然地面已经挤不动了,那咱就别横着铺了,咱往天上盖。以前呢,是一大片平房啊,车子从 a 到 b 呢,需要在地面上绕好几公里,现在呢,直接改成这个摩天大楼,很多路线不再横着跑了,而是坐电梯上下直达。 所以呢,表面上占地没变,但是信息的传输距离缩短了,以前靠的是把路修短,实现提速,那现在呢,是靠把城市立体化来提速。而且呢,他不只是盖楼啊,他还把整个城市一起重新规划,路怎么修,红绿灯怎么配啊,电梯怎么调度, 甚至连这个人的出行方式也一起优化了啊,对应到芯片里,那就不再是这个晶体管有多小了,而是芯片、软件、数据传输一起优化。 所以他想表达的是呀,未来计算机性能的提升啊,不一定非得把零件越做越小,也可以靠系统优化去解决, 这个定律不是纸上谈兵。那何庭波在演讲中说呀,基于掏定律,华为在过去六年已经设计量产了三百多款芯片,而且后续呢,还会有更多的落地计划,比如这个今年秋天面试的这个麒麟手机芯片采用的也是这种技术,据说性能是会大幅提升的。 然后呢,华为还预测到这个二零三一年的时候呢,基于掏钉率,它的芯片能达到等效一点四纳米的性能标准。 掏钉率公布之后呢,这个外界的争议很大,但是不管最后成不成啊,我觉得有一点是明确的,芯片行业呢,确实开始从这个单纯拼制成转向拼系统架构了。但是呢,我觉得掏钉率有几个很有争议的点,最核心的其实就是一句话,它把系统优化包装成了物理定律, 因为摩尔定律呢,虽然名字叫定律,但本质上呢,它是一个长期被产业验证的经验规律,它背后是整个半导体工业几十年的真实演技。而华为这个淘定律呢,我觉得它更像是一种工程路线图,或者说是产业战略宣言, 多芯片儿协同先进封装啊,软硬件联合优化,还有降低数据搬运成本这些东西呢,其实大家早就在做了, 比如 amd 的 chiplet 这个,英伟达的 cobos 封装, 这些本质上啊,都属于这个优化系统结构。但这些公司呢,没有一个把这种做法命名成一个新定律啊,为啥呢?因为行业默认这些只是工程优化,不是底层物理规律的改变,这是两码事啊,他不是没有价值,但是呢,他的层级是不一样的,而且淘定率里边有一个容易被质疑的数据, 他说二零三年的时候呢,要实现等效一点四纳米的这个晶体管密度,注意这个词,等效啊,这个词我觉得非常关键, 因为它并不代表华为真正制造一点四纳米的晶体管,而是通过一些优化手段,让整体的系统效率看起来像是一点四纳米,这就像什么呢?有点像你没有 f 一 发动机,但是呢,你把变速箱、空气动力学、轮胎路线规划全优化了,最后呢,也跑出了接近 f 一 的速度, 这当然很厉害,但是呢,这和我已经制造出了性能 b 级 f 一 的发动机,这是两个完全不同的概念,你没法说这个表表示有问题,但是呢,这里边我觉得有概念外扩的嫌疑。还有一个荒诞点是啥呢?我们的技术趋势呀,越来越像金融市场里的讲故事了,而不是严谨的工程,说明 今天很多科技发布呢,已经不只是技术交流了,而是在争夺资本预期,国家战略话语权,产业信心,还有市场情绪。尤其是在中美科技战的背景下, 定义新规则本身呢,其实就是一种战略行为,那因为一旦大家默认先进制程不是唯一的路,那美国在光刻机上的卡位优势理论上呢,就会被削弱。 所以你会发现,掏定律呢,是技术趋势,但是呢,它更像是产业心理战,它真正的目标啊,不是证明自己已经超越摩尔定律了,而是要告诉整个产业链,就算先进制程被封锁,我们还是能继续引进的。 从这个角度上看呢,我觉得他更像是一面旗帜,而不是真正意义上的科学定律。但是呢,在半导体行业呀,制定底层引进标准的,我觉得永远是行业大佬。当年是英特尔,后来呢是台积电、阿斯曼,还有这个应用材料这些垄断巨头, 华为现在是被全球最顶尖半导体供应链联合封锁,理论上呢,是没有办法拿到门票的企业,但是呢,恰恰是这个被关在门外的人 跑到国际电路与这个系统研讨会上啊,给屋里那些拿着顶尖设备的巨头们发了一份产业邀请函啊,然后说,你们以前的那套已经过时了,我这套才是以后的标准。 一个处于被动防守,甚至在制程上落后的企业,反过来呢,去定义全球产业的下一代眼镜钢领,这种现实的错位感,我觉得多少有点荒诞。 因为无论怎么去定义,你最终还是绕不开这个技术制造的能力。系统协同,先进封装,多芯片架构,这些当然能提升性能,但是呢,他们有一个共同的前提,就是底层芯片本身不能太落后, 因为封装再强,他也不能凭空创造晶体管的性能,你可以靠团队协助补一点差距,但是呢,如果单兵能力太差,那系统复杂度,功耗、发热量率这些都会失控。 关键是这个技术呀,不是可以拿去卡对方脖子的技术,你明白吧?那你优化,人家也在优化对不对?最典型的问题是 ai 时代, 现在真正现实大模型的呀,是这个单位功耗下的真实的算力密度。你如果底层支撑落后别人一代两代,最终啊,就会出现一种情况,为了达到同样的性能,你需要更多的芯片,更大的机柜,更高的能耗,更复杂的散热。最后呢,你会发现, 虽然躲过了光刻机的门槛,但是呢,电费和维护成本这些呢,又上去了。虽然老黄之前开玩笑说中国有用不完的电啊,可以靠堆芯片数量来凑算力,但这句话呢,我觉得大家听听就行了。老黄,人家卖显卡的,你还真打算把三峡的电都拿来烧,那么行吗? 更关键的是呀,先进封装本身呀,也高度依赖先进制造。很多人以为啊,这个后门时代啊,永远是绕不过去的。你就记住这句话, 就像电动车,我们的电动车发展起来了,但是呢,我们的燃油车核心技术瓶颈并没有突破,高精度的变速箱,发动机的热效率极限啊,还有底盘悬挂的调教,这些需要几十年数据喂养和这个工艺迭代的硬骨头,我们没有啃下来。 电动车的火爆呢,并没有消除机械制造的差距啊,这种有底层材料精密加工和这个时间沉淀构建的工业壁垒,不会凭空消失的。 所以啊,底层材料精密加工,那些硬骨头靠弯道超车是绕不过去的,没有扎实的基础制造,所谓的领先,不管你喊的有多摇摇啊,它都没有根。行了,今天就下聊到这,喜欢的点赞、收藏加关注,谢谢大家!

朋友们太震撼了,昨天华为当着全球顶尖半导体科学家的面,正式发表了滔定律,这次不是学术圈的自娱自乐,这是中国第一次亲手给芯片产业写下了新的游戏规则。我们知道,在过去五十年当中,全世界的芯片公司只信一条路,那 就是摩尔定律,说白了就是把晶体管拼命的做小,从之前的二十八纳米卷,到现在三纳米卷,到了原子的级别,那结果呢,就是两头撞墙,一边呢是物理墙,晶体管呢,小到只有几个原子那么大,电子呢,直接可以穿墙逃跑。而另一边呢,就是经济墙, 你知道建一条三纳米的产业线大概要花两百亿美元,连台机电看呢都直摇头,所有人呢,都被卡在了死胡同里。 华为说,哎,我不跟你挤了,我要换一条新赛道。摩尔定律呢,比的是谁把房子盖的更小。而掏定律呢,比的是什么呢?是比谁在房子里跑的更快?那怎么做到的?用的就是逻辑折叠。 我们知道传统的芯片呢,它更像是平房,信号呢,从左跑到右,物理距离它就摆在那。所以华为呢,这次把平房改成了摩天大楼,信号呢,不用横着跑几毫米,直接竖着穿,路程断崖式的缩短,而且时间延迟呢,大幅的压缩性能直接起飞。更关键的是什么? 华为何庭波呢,在台上说出了一个让全场倒吸凉气的数字,三百八十一款。在过去的六年当中,华为基于掏定律呢,其实已经设计并量产了三百八十一款芯片,覆盖了手机、服务器、通信设备,几百款的产品呢,跑在了真实的世界当中, 所以它并不是纸上谈兵。而且今年秋天,第一颗完整采用逻辑折叠的麒麟芯片就要发布了,到二零三一年,华为说,我们能达到等效一点四纳米的性能。一点四纳米是个什么概念啊?那是西方巨头还在梦里追的目标,至少呢,还差五到十年。 而华为说,我们不用等到光刻机突破,我们不用看任何人的脸色,我们直接从另一条路杀到同一个终点。这场革命最核心的施工队是什么呢?就是先进的分装。我们知道,以前的分装呢,其实就是给芯片套一个塑料壳,边角料中的边角料。 现在呢,他从装修队呢直接变成了总建筑师。芯片的性能好不好,不再看京铁管有多小,而是看你这栋楼盖的稳不稳,信号跑得快不快。而且啊,先进的分装恰恰是我们中国产业链最能打的那一环, 我们不用再被光刻机掐脖子。这一次,华为用滔天率完成了三件事,第一个就是理论颠覆,为撞南墙的半导体开了一扇新窗。第二个呢,就是实战的碾压, 三百八十一款量产的芯片,加上秋天的麒麟,用产品告诉世界,这不是 ppt。 第三个呢,就是格局的重构,中国企业呢,第一次站到了半导体理论的最前沿, 芯片战场呢,打了半个世纪啊,一直是别人在定规矩,我们只能是跟着跑。但是今天,规矩中的笔第一次握在了中国人的手里,这条路我们才刚刚开始。

各位,刷了一天的华为掏定律了吧?是不是都没怎么听明白?我来给你们讲明白,这是足以载入史册的大事, 他让摩尔定律彻底失效,他是来替代摩尔定律的,并且让光刻机彻底成为过去。就像我们用新能源车换道超车了燃油车一样,华为的掏定律 可以让我们彻底摆脱光刻机。注意,不是追上,不是自己造出来,是可以彻底摆脱。二零二六年五月二十五号,上海,在全球半导体界最权威的 i e e e 国际电路系统研讨会上, 何廷波站在台上,当着全世界顶尖的芯片科学家和工程师,正式发表了抛定律, 这不是什么新的芯片型号,也不是某个技术突破,而是一整套指导未来半导体产业发展的新规则。这是中国第一次在全球半导体领域提出了属于自己的能引领整个行业的底层理论。 哎,在这之前,我们不是一直都有摩尔定律吗?没错,摩尔定律统治了半导体行业整整六十年。他说的很简单,集成电路上的晶体管数量大约每两年翻一翻,换句话说,芯片的性能每隔两年就能翻一倍。 过去这六十年,整个世界的科技进步本质上都是在吃摩尔定律的红利。从最早的大哥大到现在的智能手机,从笨重的台式机到能跑大模型的 ai 服务器,所有的一切都建立在 把晶体管越做越小的这个基础上。但是现在这条路走不动了,不是人类不想继续做小啊,而是物理学他不允许了。 现在最先进的三纳米制成晶体管的尺寸已经小到只有十几个硅原子那么宽,再往下缩,电子就会开始穿墙,也就是量子碎穿效应。他会不受控制的从晶体管的一边跑到另一边,让芯片彻底失灵,这是硬限制,谁也绕不过去。 还有一个更现实的问题,就是钱,建一条三纳米的芯片生产线需要将近两百亿美元,折合人民币超过一千四百亿,全球能掏得起这个钱还能玩的转的厂商,一只手都数得过来啊。而且越往下走,成本涨的越快,性能提升却越来越慢。 现在从三纳米走到两纳米,性能可能只提升百分之十到百分之十五,成本却要翻一倍。一边是 ai 大 模型自动驾驶对算力的需求在指数级的爆炸,一边是传统的做小路线已经走到了死胡同。 这个巨大的剪刀叉,就是整个半导体行业现在面临的最大危机,全世界都在找新的出路,有人说搞量子计算,有人说搞碳基芯片,但这些都还太遥远,远水解不了近渴。而华为用了整整六年的时间,悄悄走出了一条完全不同的路,这就是滔定律。 很多人看不懂这个定律啊,觉得他很玄乎,其实他的核心逻辑特别简单,一句话就能说明白,以前我们是靠把晶体管做小来提升性能,现在我们不靠这个了,我们靠让信号跑得更快来提升性能。 摩尔定律的核心是几何缩微,也就是空间上的缩小。而涛定律的核心是时间缩微,也就是时间上的压缩。你可以这么理解啊,以前我们盖房子,为了住更多人,就把每个房间越做越小,越盖越密,但房间小到一定程度,人就住不进去了。现在华为换了个思路, 房间大小不变,但我把原来平铺的房子改成了复式楼、小高层,然后把里面的走廊、楼梯全部优化,让每个人从家里到公司的时间比原来还短。这样一来,虽然每个房间的大小没变,但整个小区能住的人更多了,通行效率也更高了。 华为把这个技术叫做逻辑折叠,就是把原来平铺在一个平面上的电路分层堆叠起来,变成立体结构。这样一来,信号从一个晶体管跑到另一个晶体管的距离就大大缩短,信号跑的时间越短,芯片的性能就越强,功耗也就越低。 而且最关键的是啊,这条路他没有物理极限,只要我们能不断优化电路布局,不断压缩信号传播的时间,芯片的性能就能一直提升下去。 这不是什么纸上谈兵的理论,何庭波在发布会上说了一个非常震撼的数字,过去六年,华为已经基于掏定律的思路,成功设计并量产了三百八十一款芯片,这些芯片覆盖了通信终端、车载、 ai 计算等几乎所有领域, 早就已经在我们身边默默运行了。这才是最可怕的地方,别人还在实验室里摸索的时候,华为已经把这条路给走通了,并且用了六年的时间,用几百款芯片的量产验证了它的可能性和可能性。 更让人期待的是,今年秋天,华为就要发布全新一代的麒麟旗舰芯片,这款芯片将是第一款完整采用逻辑折叠技术的手机芯片, 按照华为的数据,在相同制成下,逻辑折叠技术能让晶体管密度提升百分之五十五,能效提升百分之四十一。也就是说,不用等到什么更先进的制成,我们现在就能用成熟的工艺做出接近甚至超过先进制成水平的芯片。 华为还给出了一个明确的时间表,到二零三一年,基于掏定律的高端芯片等效晶体管密度将达到一点四纳米制成的同等水平。这意味着什么呢?意味着我们彻底摆脱了对高端光刻机的依赖,别人掐我们脖子的那个最关键的地方,被华为用一种完全不同的方式给绕过去了。 以前别人说不给你 euv 光刻机,你就做不出先进芯片。现在华为说,没关系,我不用你的先进制成,我用我的时间缩微技术,一样能做出同样性能的芯片。这才是涛定律真正的意义所在。它不仅为全球半导体行业找到了一条突破摩尔定律极限的新道路, 更重要的是,他让中国半导体产业第一次从技术跟随者变成了规则的制定者。过去六十年,我们一直跟着别人的规则走,别人说要做小,我们就跟着做小,别人定了制程路线,我们就跟着追,别人掐你脖子,你就只能被动挨打。但现在不一样了,我们有自己的理论, 自己的路线,自己的规则。以后全球半导体行业的发展将有两条路可以走,一条是摩尔定律的老路,一条是华为韬定律的新路。而且随着时间的推移,韬定律这条路会越走越宽,因为它没有物理极限,成本也更低,更适合大规模推广。 今天这个日子值得我们所有人记住,他不是一个普通的技术发布会,而是中国科技崛起的一个里程碑。他告诉全世界,中国人不仅能跟上世界科技的步伐,还能引领世界科技的未来。

这华为昨天公布的这个套定律啊,这是要把西方称霸了六十年的那套造芯片的底层逻辑直接给颠覆掉啊。 就芯片的话呢,大家都知道的一般来说是尺寸越小,性能越好,功耗越低吗?目前西方呢,它已经能够造出两纳米的这个芯片,但我们基本上最高呢,也就只能够量产七纳米的这个芯片。两纳米芯片如果说你从设计角度来讲的话呢,我们也能设计出来, 但就是生产这种芯片的话呢,你得用到荷兰人那种最先进的 euv 光刻机以及老美的这个 e d a 芯片设计软件吗?而质量的东西只要被老美一卡的话,我们就很难造出两纳米的这个芯片了,同时也影响了目前像英伟达这种高端 ai 芯片的这个制造吗? 而昨天华为半导体总裁那个何廷波啊,居然公布了一个滔定律,简单来说就是发明了一种全新的造芯片的这个架构啊,最后可以让造出来的这个芯片呢, 既能达到两纳米甚至一纳米的这个性能,但根本就不需要用到荷兰最高的那个 euv 光科技, 只需要用到简单的这个 new 光科技就可以了。就以前西方人造芯片的这个思路呢,基本上是在这个芯片里面的话呢,就是排布很多的这种晶体管,晶体管变小变多,然后在同一块面积当中呢,像以前的这个平方一样,密密麻麻的这个排上一整个村。而华为目前的这个新思路是什么? 他是老把这个晶体管呢,按照折叠式的垂直的这个方式进行排列,相当于把以前的这个这个平房啊,村子啊都给拆了,让村民的话呢, 直接你就住上一个高楼大厦的商品房里面嘛,然后这个大楼里面的这个内部水电结构呢,他把它设计的精妙无比。那你说平房的话,平房有平房的这个味道,但是商品房呢,有商品房的这个舒服啊。华为,你看昨天那个何婷波的何总是吧,他用英文非常自信的就表示, 二零三一年,也就是五年之后,我们的这个高端芯片呢,将达到传统芯片一点四纳米的工艺水准嘛, 凭什么那么自信啊?因为华为现在啊,已经闷声不响的基于这个套定律呢,设计并量产出了三百八十一款芯片了,覆盖了智能手机、 ai 计算、互联网全部领域了嘛。 华为我跟各位讲,大家都知道他在做是历来以稳健筑成的,这些芯片肯定已经被他们优化的不错了嘛,所以说他现在才敢放出豪言呢, 数据不会骗人,你看他二零二三年的时候,这个这个英伟达的这个芯片还占据我们国内 ai 芯片市场百分之九十五的这个绝对垄断地位。 到了二零一六年第一季度,啪一看华为升腾芯片组的话,他妈已经以百分之三十七的这个份额呢,断层式的这个领跑英伟达,啪一下暴跌到只有百分之四十二点七啊。然后行业普遍预示到今年年底的话,英伟达在中国的这个份额啊,将降低到百分之八以下。 去年年底,其实老美是一芯片卖不出去,有意放宽这个管子的是吧?让这个英伟达这些芯片公司的话呢?哎,可以向中国出口一些阉割版的像 h 二零这样的这个芯片吗? 他以为我们这种烂芯片我们也能够用得着的,结果怎么着?阿里腾讯的十家头部这个科技企业集体拒绝采购,尤其是 deepsea, 最早就用上了华为的这个升腾芯片组嘛,后来豆包也跟上了,等到今年过完的话呢,升腾采购的这个比例要超过百分之六十。 华为的这个升腾芯片组的话,我去年去华为总部参观的时候我亲眼见过啊,它简单说就是由多个芯片组成这么一个芯片集群,虽然体积上它不如英伟达的像 h 二百这种芯片那么的轻巧,工化上也是他们那个好很多。但升腾芯片组的这个价格只需要七万元, 是 h 两百的这个三分之一啊,你看像华为做了七十五万颗的这个升腾芯片全部售清了,志杰拿了三十五万颗,阿里二十万颗,腾讯跟百度各拿十万颗嘛。而且你注意要升腾芯片组的话,它不是基于套定律开发的, 一旦这个东西你要再用上这个套定律之后的话,性能还会成倍放大,功耗也将得到更好的这个控制。那 西方的这个高端芯片大家都知道是在交给咱们这个台湾那个台积电做的,而华为这个升腾芯片的话呢,那多数就是交给咱们这个中兴国际在做的吗?昨天华为啪一发布的这个套定律的话,中兴国际那个股票一看 昨天单日暴涨百分之七点六,到时候大家就只要看到咱们这个中兴国际黑灯工厂里面成天二十四小时这个机器人不分昼夜的在那里造芯片的时候,你就知道我们就成了我们国家从芯片的这个设计到制造,再到测试,再到封装,再到 a r 的 这个整体应用开发, 这整个产业链彻底打通啊,他还可能创造上百万个高质量的这个就业岗位啊, 真的是利国利民的。其实这已经不是华为第一次在这个绝境当中走出一条新道路了,你二零一九年开始,他不就是层出不穷的在干这个事情吗?是吧?老美不让这个华为手机用这个安卓系统,妈自己就弄出一个鸿蒙的这个手机系统,微软不让华为用这个 windows 电脑系统的话,他妈又自己又搞出了个鸿蒙电脑系统。 华为用高端芯片的话,那直接就通过多次曝光造出来个同样高性能的九千 s 麒麟芯片嘛。华为手机不光在这个国内回归,今年二月份的时候宣布麒麟芯片实现了全流程的国产化量产,没有任何被掐不治的这个可能啦。说上 mate 八零 pro 的 话呢,再次以上万元的这个起售价重返欧洲 高端市场那天,因为他老大黄仁勋从这个北京飞回这个老美,五二零那天他不是接受了这个采访,非常无奈地在那里表示吗?哎呦,说中国的这个 ai 芯片市场的话呢,我们可能要拱手 让给华为了。老黄,你以为你失去的经济是中国市场吗?其实你错了,华为这次要的根本就不是说抢你因为他饭碗那么简单啊,华为这是要整个掀桌子了。你的规矩既然说不让人好好干活,我就连你的这个规矩我直接给你颠覆掉, 中国人不会受任何邪迫的,科技的饭碗必须端在自己的这个手里面,你说呢?

华为六年量产的三百八十一款芯片,高通一年十二款,联发科一年二十五款。今天华为给这条路啊,起名叫抛定律,但全网都在讨论先进封装、光刻机国产替代时,我追到的只是一个数字,三百八十亿。 三百八十一款芯片是先量产后命名,这意味着华为在喊出这个名字之前呢,已经默默干了六年,干成了叫抛定率,干不成就是成本,成本。但有两个问题啊,现在喊表答案。第一个是散热问题, 电路叠起来了,散热压力指数级上升,元气件的寿命损耗会不会受影响?能不能通过什么浸泡式散热啊,内部散热通道规划这些工程手段去解决,现在还没有最终答案。 所以要注意,今年秋季新一代的麒麟芯片的能效数据是第一个验证点。而第二个问题是,等效不等于等价,逻辑折叠做出来的等效一点四纳米,在工号面积、可制造性上和真正的一点四纳米平面工艺仍有差异的 消费端芯片呢,可能影响不大,但 ai 训练芯片、超算芯片这些场景工艺代差依然可能存在。还有论文里提到了,二零三一年做到等效一点四纳米,这是目标,不是订单。从实验室到量产,到客户验证,到实战率突破, 每一步都有不确定性。何婷波,二零幺九年海石备胎转正线的落款人,华为芯片业务的掌舵人。过去六年,他带队闷声干出的是三百八十亿款,不是样品,哦,不是 ppt, 是 装进手机服务器基站里的量产芯片, 平均每五到六千亿款,这个速度啊,好像你们有常操心。更有意思的是,他是先把三百八十亿款做完了再回头说。哦,原来我们走的是一条新路, 那这条路到底是什么?过去五十年,行业只认摩尔定律。 fifty years, it was always about wars law。 晶体管越小越好的,但三纳米以下的物理极限和成本曲线同时压上来,而中国大陆能拿到的光刻机卡在十四纳米左右,市场习惯呢,把这个状态叫卡脖子。 从十四纳米到三纳米的技术差距啊,难道就这么算了吗?肯定不是的,华为的答案是,不换路,修换路走。 摩尔定律呢,是修宽马路,车道越加越多,总有修不动的一天。抛定律啊,是照例较巧,把平面电路往垂直的方向去叠, 让信号走最短的路径,这叫逻辑折叠,关键点是不需要 e u v 观客机,用成熟的制程加先进封装就能做出等效的性能。如果这条路走通了,那还查什么脖子呢,对吧?这个蓄势的毛就彻底移位了。咱也先别急着下结论, 三 d 对 叠呢,大家都在做的台积电啊,英特尔、三星都在搞,是行业的大方向。分水岭不是叠不叠,而是怎么叠。别人的叠法是两栋一样的平房垒起来,华为的叠法呢,是厨房、卧室、客厅分层的,每层就只干这一件事,信号就不用绕路,自然更快。 这套数字模拟存储垂直分区的方法问了,华为是第一个命名验证并大规模量产的。何庭博在论文里啊,写了一句话的翻译过来就是,这是一九七四年以来啊,第一个给整个计算站提供统一优化目标的新原理, 这话是不是吹牛?我们现在判断不了,当一家被制裁六年的公司还有心思写论文。第一新原理,这本身就是不平凡的一件事。 三百八十一款芯片呢,先量产后命名,不是为了证明我们也能做,而是先交了六年学费。现在的问题是,这学费啊,交的值不值?还记得三纳米呢,已经量产了,英特尔十八 a 呢在爬坡,三星的 g a a 呢,在推进。 楼房能不能住人,得看成本、良率、生态这些数字啊,华为没公布,我们也猜不到,所以这个问题啊,现在回答不了,但我对国产汽车的突破一直很有信心的。今年秋天新一代麒麟新面发布啊,就是第一个验证点,这条路能不能走通,到时候一看便知,我们可以拭目以待的。 你觉得华为的楼房能不能在成本、良率、生态上跑赢其他人的平房呢?欢迎评论区留下你的看法。

朋友们,就在今天,华为扔出了一张半导体王炸底牌。五月二十五号,华为的何廷波在上海 i s c a s 二零二六大会上,正式提出了一个叫韬定律的新玩法,说白了,就是公开了一套全新的造芯秘籍。他绕开了台积电、三星那条传统的路线,用三 d 立体结构去实现性能的飞跃, 并官宣今年秋季的麒麟二零二六将是这套打法的首次量产落地。但你知道吗?这可不是一个国产芯片遥遥领先的简单故事。今天咱们至少得扒开三层逻辑,看看这里面到底藏着多少惊喜和真相。我先来打个比方,帮朋友们秒懂这逻辑折叠是个啥?你把芯片想象成一个大城市, 过去几十年,大家搞的都是旧城改造,也就是在二维平面上拼命把晶体管做小,从十四纳米街道改到五纳米,极限是把路修到两纳米甚至一纳米宽,但路窄到一定程度,电子堵车、信号延迟成本还巨高,这条路快走到头了。那华为这次干了件什么事呢? 相当于宣布老子不拆旧城了,直接搞立体交通,在芯片内部搭起了双层高架桥,让数据和信号能上下跑。 他把一部分逻辑电路折叠到了上层,通过纳米级的层间偷孔,垂直互联。这带来的直接好处就是,原来因为平面空间不够造成的信号大堵车,现在被立体交通极大缓解了, 信号传输的物理距离被极度压缩,自然就实现了性能的阶跃式提升。华为管这个叫时间缩微,用立体空间换时间。顺着这个逻辑,第一个关键问题来了, 这对咱们手里那些跟芯片制造紧密相关的公司到底是好是坏?大家第一个担心的肯定是给华为拜工最先进芯片的中兴国际。我知道很多朋友都在琢磨这个新东西,中兴的现有设备能造吗?对业务影响到底有多大? 我们从生意的逻辑来拆两层,第一层坏消息是什么?为了这个双层结构,工艺步骤会大幅增加,对量率和成本控制的要求是翻倍的难,中心在先进制程上,本来量率和成本就面临着挑战,这会不会成为新的负担?这确实是一种潜在的压力。 但第二层更核心的好消息是,这恰恰是中兴国际从追赶者变成战略支点的最大机会。为什么?因为华为这个打法,本质上是在不过度依赖更高端光刻机的前提下,用复杂的立体架构去实现性能超越。 这意味着华为的未来订单不仅不会流失,反而会跟中兴绑定的更深更紧。这种从救命稻草到长期战略伙伴的角色转变,才是中兴国际业务逻辑里最值得琢磨的增值部分。那第二个关键问题,咱们普通人的机会和坑又藏在哪里? 现在市场上百分之九十的解读还在鼓吹光刻机概念股,但我必须直接给朋友们提个醒,这个逻辑可能恰恰是最大的坑。华为的这条路,本质上是一条在现有设备条件下,用架构创新去弥补工艺差距的路。所以你品,你仔细品, 它真正爆发的从零到一的增量,反而不是光刻机,而是制造这种三 d 立体芯片所必需的新式工具, 比如能实现原子级精准堆叠的混合建核设备,能在不破坏下层芯片的低温条件下进行精密加工的刻蚀和薄膜沉基设备,以及能够设计这种变态级复杂立体电路的国产三 d e d a 软件,这些藏在产业链更深处,能帮华为定义新规则的底层伙伴, 可能才是逻辑更通顺的方向。所以回过头来看,华为这次发布的与其说是一款新芯片,不如说是一条新隧道。它的价值不是让我们去盲目追高那些蹭热点的概念,而是让我们看清一个巨大的认知差。 当行业还在用光刻机这把旧尺子丈量价值时,真正的变化可能已经发生在我们意想不到的新维度上了。看懂这套从旧城改造到立体交通的底层逻辑切换,才是咱们避免高位接盘,建立自己认知框架的关键。以上均为个人观点,供交流探讨,不构成任何投资建议。

今天上午呢,人民日报发了一条报道,华为公司董事、半导体业务总裁何廷波在上海的国际电路与系统研讨论会上发表了一场主题演讲,正式抛出了一个新名字叫韬定律,被定位为 中国在全球半导体领域首次提出的指导产业发展的新原则。这件事呢,可能离很多消费者有点远啊,但我认为这件事非常值得拿出来讨论一下, 因为它不仅仅是一个新名字这么简单,它是华为被卡脖子六年之后,第一次正面给整个行业指出了一条新方向。所以本期视频我们就把这件事来聊透, 掏定律,它到底是什么?华为为什么要选择这条路?华为在这个定律里到底扮演了什么角色,以及这条路到底会往哪里走?第一件事就是掏定律到底是什么? 过去六十年呢?半导体行业的提升主要靠的就是一件事,就是把晶体管越做越小。这条路的名字我相信不少人都很熟悉,叫做摩尔定律,一九六年提出,过去五十年里呢,基本上符合这个定律,每两年翻一翻。但这条路走到七纳米之后,明显就有点走不动了,物理上能做小的空间越来越窄, 经济上每往前推一代,光刻机的设备成本翻倍,设计成本也翻倍,流片成本也翻倍,投入产出比越来越低。我既然横着把京七管做小,这条路慢慢走不通了,那我要不要换个方向走? 核心就两个动作,第一个动作呢,叫逻辑折叠,说人话就是同一块电路单元,不要让他永远只做一件事,这一毫秒啊,他做加法,哎,那下一毫秒,我让他做乘法, 恰恰好秒,我让它做比较。本来要三块电路板干的活,我现在让一块电路板在时间维度上轮流做。这个呢,就叫用时间来换面积。第二个动作呢,是把芯片在三维上给堆起来,本来 cpu 基带内存啊,很多模块是摊平在一个二维上的,我现在把它们立起来,变成楼房,一层一层叠在上面,每一层做它最适合的事。 这两个动作加在一起,那单位面积上能跑的有效计算密度就可以接着往上爬,哪怕我这个单颗晶体管的尺寸并没有继续变小,但是整块芯片能干的活也明显变多了。这是一个相当有创造性的工程思维啊,既然横着走不通,那就纵向走,并且叠加时间,换个逻辑接着走。 第二件事就是华为,哎,为什么要选这条路?为什么这个工程思路在华为这个品牌上走通了呢?这个呢,就要先回到一个大家都知道的事实,就是我们光刻机被卡了嘛,几何所谓的下一程,比如说台积电的 a 十四,三星的 s, s 一 点四这种一点四纳米级 别的先进制程,根本不像咱们这边开放,那哪怕现在华为已经用上了中兴国际最先进的 n 加三的工艺,行业拆接以后的结论也基本是,这个工艺连台积电二零二零年的 n 五都还没有完全追上。所以啊,正面来拼,晶体管继续做小,对于其他厂家可能还能做到,但对于华为来讲,这条路已经被堵死了。 所以有意思的地方就来了,就像我们老话说的,塞翁失马焉知非福啊,这条路堵死了,华为就没有办法原地等待了,他只能主动找另一条能走的路。所以说,掏定律的必然性,他不是物理上的,必然是地缘政治导致的困境下华为做出的主动选择。 那第三件事就是华为在这个定律里到底扮演了什么角色?主要有三个,工程化、产品化,包括命名权。工程化的意思是呢,全球的前沿研究还停留在论文阶段的时候,华为已经把它落到了你能拿在手里的产品。 比如去年十一月二十五日发布的华为 mate 八零 pro max 搭载的麒麟九零三零 pro。 业界呢,从华为今年的几篇专利里看到了, 其实华为已经在用上下堆叠加导热同步连接的封装方式,把集成 cpu 的 主芯片和集成基带的第二块芯片做了一个上下叠封。这个呢,就是前面讲的立起来变成楼房在产品端实际的样子。换句话说,呀韬定率在产品端的真实含义就是一套先进封装加软硬件协同加 涉及优化的工程组合权。他不是一个单一途观,是把所有能用的上的飞光客机的手段拼在了一起,把工艺被卡的差距尽可能给补回来。 那 mate 八零 pro max 用的就是这套方法,做到了相对 mate 七零 pro 加性能啊百分之四十二的提升,单颗芯片的工艺水平其实并没有特别大的进步,但用户手里的整机性能是真的往前走了。那接下来呢,就是命名权,这在今天也是非常关键的,华为是全球第一家把这条研究路径升级为一条对外宣布的产业定律的公司, 本质上是把我被迫走的工程路径变成了我主动给行业指出的方向。这个呢,就属于姿态上从被动到主动的关键转换。那第四件事呢,就是以后这条路会接着往哪走?华为给出的目标是到二零三一年,基于掏定律设计的高端芯片,要做到一点四纳米制成的同等水平, 这个目标实现起来到底有多难呢?按照业界的估算啊,台积电那条几何缩微的路线,一点四纳米级别,每平方毫米能塞进去的晶体管数量大概在三百八这个量级,而中兴国际现在的 n 加三密度大概是一百二。要走完这条路, 华为要做到近三倍的等效密度的跃迁,加起来理论上是能实现的,但执行起来依旧会非常困难。业内担心的核心呢,主要是这条路的量率,它不会平滑的下降,一旦工艺精度被超过呢,会在某一刻突然崩盘。所以接下来值得跟踪的呢,有两个具 体的窗口。第一个就是今年秋天那块完整采用逻辑折叠的新麒麟芯片,它是滔天域完整落地的第一个产品验证。那再往后就是二零二八年台积电 a 十四的实际量产进度, 对照基线,他决定了一点四纳米等效这个目标的天花板到底有多高。所以耗定律的真正意义呢,不仅在于今天的命名,而在于他把华为过去六年被动应对制裁的工程能力,重新组织成了一套主动对外输出的行业。刚令被卡的依旧是先进的光刻机, 而没被卡的则是华为重新组织工程能力的这个本事。你可以理解为这是另一种意义上的弯道超车,但他不是先进制程上的超车,而是产品逻辑以及话语权层面的超车。 那接下来呢?我们就可以期待一下今年秋天那块麒麟芯片,它到底能跑多快了。我很希望华为这次能把这条路真的走通,这会是中国整个产业芯片的一次重大突破。

摩尔定律正式被中国公司改写。五月二十五号,华为在 i e e 大 会上扔了一颗核弹。掏定律。摩尔定律搞了几十年,把晶体管变小,华为说,不,我们换条路,把芯片叠起来。过去几十年,全世界芯片行业都在卷一个数字,七纳米、五纳米、三纳米、两纳米, 谁的制成更先进,谁就更强。但现在,华为突然提出了一个新的半导体定律,叫做掏定律。 这件事的核心不是华为发明了一个新概念,而是它可能代表着国产芯片不再只跟着摩尔定律卷制成,而是开始寻找另一条突围路线。那问题来了,这个新定律到底是什么意思?它会带来哪些产业机会?对应到 a 股又有哪些公司可能受益?今天我们把它讲清楚。先说结论, 所谓掏定律,简单理解就是芯片性能的提升,不一定只靠把晶体管做得越来越小,也可以靠缩短信号传输的时间。这里的掏代表的就是时间长数,延迟信号传输效率。 过去芯片行业提升性能,主要靠把房子盖得更小,晶体管越小,同样面积里塞进的晶体管越多,竟能就越强。但问题是,先进制成越来越难。一方面,两纳米、一点四纳米这样的制成技术门槛极高,另一方面, euv 光刻机又被严格限制。 所以,华为现在提出的思路是,既然我们暂时不能在最先进制程上硬碰硬,那能不能换一个维度,不是单纯卷筋皮管有多小,而是卷数据跑的有多快,连接有多短,系统协调有多高效。这就是韬定律背后的逻辑。 那它对产业链意味着什么?我认为最重要的不是芯片本身,而是三个方向。第一个方向叫做先进封装和高速互联。因为如果你要缩短信号传播时间,就要让芯片和芯片之间、板和板之间、服务器和服务器之间连接的更快、 更近、更高效。这就会带来三个直接机会,先进封装、 pcb 连接器对应到 a 股可以重点关注几类公司先进封装方向,比如长电科技、通富微电、华天科技、永曦电子,这些公司对应的是多芯片封装, chiplet、 易购集成, 简单说就是把多个芯片像搭积木一样组合起来,让它们协同工作。如果未来华为要通过系统级方式提升芯片性能,先进封装一定是绕不开的。第二类是 pcb 和封装基板,比如深南电路、兴森科技、沪电股份、盛宏科技。 为什么它们重要?因为 ai 服务器、交换机、超节点集群对高速 pcb 的 需求会大幅增加。以前大家可能只看单颗芯片,但在 ai 时代,真正决定算力效率的是整个系统芯片之间怎么连,服务器之间怎么连,数据中心内部怎么连,这就会让高速 pcb 的 价值量上升。 第三类是高速连接器和电缆,比如华丰科技、中航光电、瑞可达、电联技术、航天电器。 这类公司听起来没有芯片性感,但他们其实是算立高速公路的收费站,芯片再强,如果信号传不过去,系统性能也发挥不出来,抛定率强调的正是降低时延。所以高速背板连接器、高速电缆、服务器连接方案会成为一个非常关键的环节。 第二个大方向是光通信和光互联。这个方向也非常关键,因为当 ai 算力集聚越来越大,传统电信号连接会遇到瓶颈,数据中心内部未来会越来越多使用光模块、光芯片、归光方案,对应到 a 股可以看中,继续创 新、益盛、天福通信、光讯科技、元杰科技、世家光子、长光、华新。这条线的逻辑很清楚,华为强调超节点,强调系统及互联,最终都会增加对高速光通信的需求,尤其是八百 g、 一 点六 t 光模块以及硅光激光器,这些方向都可能首意。 所以如果说芯片是大脑,光通信就是神经系统, ai 集群越大,神经系统就越重要。第三个方向是国产半导体底座抛定率不是一个孤立概念, 它背后需要 e、 d a。 设备、材料制造、测试、整套国产半导体体系支撑。比如 e、 d a 方向可以关注华大九天、盖伦电子、广利威、新源股份,因为复杂芯片设计、先进封装系统及协同都离不开 e d a 工具。 半导体设备方向可以看北方华创、中微公司、拓金科技、华海青科、新源微、圣美上海。材料方向可以看安吉科技、互规产业、雅克科技、顶龙股份、南大光电、江枫电子。 这些公司不是最容易短线爆发的,但它们是国产半导体长期自主可控的底层资产,如果华为这条路线真的持续推进,最底层的设备材料 e、 d a 一定会长期受益。 最后还有一条线,就是华为升腾和 ai 算力生态,韬定律和华为的升腾鲲鹏超节点、零渠互联很可能会被市场放在一起理解,对应 a 股市场,会关注神州数码、拓维信息、软通动力、润和软件、四川长虹、恒维科技、高新发展。 但这里要提醒大家,这一类公司里面,概念弹性很大,但业绩兑现差异也很大。有的公司确实参与华为生态,但相关业务占总额收入的比例不一定高。所以不能只看华为概念四个字,还是要看三个东西,第一,是否真的有订单。第二,业务占比有多高。第三, 毛利率和利润能不能兑现。所以总结一下,华为这次提出抛定率,真正重要的地方在于,它可能代表国产芯片从单点制成追赶转向系统级性能突破。过去我们问的是这颗芯片是多少纳米, 未来可能还要问它的封装效率有多高,芯片之间连接有多快,系统协调能力有多强,整套算力集群的食言有多低。对应到 a 股,我认为可以分成三层看,第一层,短期弹性最强,先进封装、高速 pcb 连接器、光通信。 第二层,中长期确定性更强。 e d a, 半导体设备、半导体材料。第三层,主题热度最高,华为升腾、鲲鹏、超节点生态。但最后一定要记住一句话,概念是第一波,订单才是第二波,业绩才是最终答案。 抛定律会不会成为国产半导体的新拐点,现在还不能下定论,但可以确定的是,这条路线如果持续推进, a 股里真正受益的不一定是最会讲故事的公司,而是那些卡在关键环节、有真实客户、有真实收入、有技术壁垒的公司。这才是我们接下来最应该盯紧的方向。如果这期视频对你有所帮助,可以点赞关注我的账号,我会持续分享更多内容,我们下期再见!
