首先呢，我们先在项目里面新建一个项目，我们这名称都选择默认的名称，然后新建一个我们的 eplus 项目， 嗯，点击确认，然后在新项目中呢，我们点击右键新建，我们先建一页图纸，类型呢就选择默认的多键原理图， 给他页面描述起一个名称，比如说叫主画面， 那边叫主 主电路图，主电路图吧，主画面是 h m i， 也叫主画面 主电路图。然后我们看到建好之后呢，主电路图里面就出现了一个图纸的图框，这个是系统默认自带的， 这个图框呢，也可以根据我们的自己的喜好自己去设计。嗯，但是本节课呢，我们先不介绍这个图框的设计，我们滚动这个鼠标中间的滚轮呢，可以去调整这个画面的大小。 首先我们看到这个画面中间有很多黑色的小点，他呢是这个三格，我们在这里可以看到 a、 b、 c、 d、 l、 e 有五种三格，我们换一个看一下效果。 b 三格没有了，其实他很小，他比 c 的三格间距要小很多， 切回到 c 看一下，再看一下 d， d 呢间距就更大一些，到 e 呢间距就比 d 还要大一些，切回 c 默认的这种距离。 嗯，然后呢，这边有两个按钮，是一个是三格是否开启， 如果把它关闭呢，上格也就关闭了。然后这边是一个是否捕捉上格，是否捕捉上格呢？就是我们在放置元器件呢，或者一些中断点呢 的时候呢啊，是否系统正会捕捉一个三格，把它正好放到三格上 啊？是这个作用。我们来看一下，如果说我们把三格鼓多关掉了，三格虽然还在，但是我们插入一个，插入一个端子符号，看一下， 唱出段子符号的时候呢，我们是随意摆放，我放在两个三格的中间呢，也是可以的。我放在呃三格上面也是可以的。 eprine 呢，它放置好圆圈圈之后，它像这样如果对齐会帮你自动连线，这个红色的部分呢，就是你自动连的这种， 嗯，自动连的线了，然后我们会发现，如果是这个软件啊不在三格上的时候，我们需要把它放大，然后很准确的去去对准他会才会出现这个连线， 这样我们手工来对准很费时很费力。所以呢，我们建议一般呢把三格开启，开启之后呢，在我们放置元器件的时候， 大家可以看他只有呃左右这两个三格的位置，他是帮你自定自动的固定在这个三格上的，他不允许放在这个三格中间的位置。假设我放在这，然后下一 这个软件件呢，你想跟他对齐的话呢，只要也放到这个商格上，连线呢，就自动生成了，这样很方便的。如果说你想去对这个刚刚我们手动放置的这个 他是没有连线的，因为我放大一点，咱们看一下，其实他没有和这个山格完全对的很齐。我现在下面这个移动的这个端子呢，是开启了山格捕捉，他正好落在山格上， 上面这个是刚才没有开启山歌捕捉时候，我们手动放置的，我们大概用眼睛去观察，他是很他是落在了山歌上，但实际上他没有。我们把山歌捕捉关掉，我们来手动 对齐一下，我们尝试一下手动对齐，然后让他连一下线， 哎，这个感觉比较困难，是吧？他很难对齐，这是我们刚才第一次的关闭唱歌之后，我们再试一遍啊， 音量关闭之后再放一个，它也没有出现连线， 这个是很难去对正的。这就是为什么我们要开启这个三格捕捉的功能。这个建议大家是保持默认开启的，如果说有一些特殊需要放置在三格中间的， 嗯，这种符号啊或者文本呢，到时候我们再手动把它关一下。 另外三格这里呢就是这五种三格的距离，嗯，如果都还不能满足你的要求的时候呢，这个三格距离也是可以设置的。在这个，嗯，选项设置里面， 你打开这个项目，新项目，新项目就是我们这个新建的这个项目，他们的名称是一样的，如果这边名称叫， 呃，某某某项目，他这里呢也是会跟随着他变成某某某项目。我们来找一下三格 的设置，你看现在显示的啊，不是的， 广元窗口。 那现在在用户里面吧，用户里我看一下显示啊， 这个我现在还找 不到三格的设置位置，这个很尴尬 啊。在这有一个智能连接， 智能连接也没有上格的设置， 嗯，在这三格的设置，嗯，终于找到三格的设置了。 在这里我们二 d 图形的三个设置的间隔大小， a、 b、 c、 d， 在这边我们可以手动把它调节一下，然后确定保存一下。 下面呢这个是三 d 图形的三格设置，我们多线原理图用的应该是二 d 的，大家在这在这个二 d 这里面设置就好，设置好了应用保存一下， 还有一个，嗯，想给大家介绍的，就是看我这个 windows 的这下面的任务栏呢，都是放到了右边， 也是因为我们这个 eplan， 嗯，有的这个对话框很大，在下面没法显示，我打开给大家演示一下， 嗯，比如说一个我们最常用的就是部件管理的这个对话框，打开之后呢，在这个最下面是有三个按钮的， 嗯，大家这里应该能看见一点三个按钮，这样如果说我把这个任务啊掉到这下面呢，就完全遮挡上， 嗯，这个窗口的缩放呢，是是解决不了这个问题，这个是一个电脑的分辨率不够，所以他就没有办法完全显示出来， 所以想要点击这个三个按钮的时候呢，办法就是把任务栏移到右边这里，我把它把它挪回去看一下啊， 用完挪到底下之后呢，我们这个按钮就是没办法点击， 我把它挪到右侧，那勉强呢可以点击到，还需要把这个用完先提上来，然后偷偷的看一下下面 这些按钮都是什么功能，然后松手之后呢，他会再弹回去后，我们再选择相应的需要的按钮。这个呢解决的办法呢大家就是， 嗯配置一个嗯分辨率好一点的显卡， 他这个要求的显示分辨率应该是大于幺三九零乘以八百还是多少，我记不太清。好，那么这个第一节呢，我们就先演示到这。

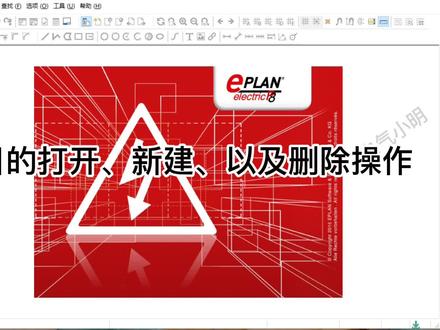

大家好，今天我们共同学习一下在绘图软件中如何进行项目的打开、创建与删除。常规的原理图项目可以分为不同的项目类型， 每种类型的项目可以处在设计的不同阶段，因而有不同的含义。例如，常规项目是描述一套图纸，而修订项目则描述这套图纸版本的变化。现在我们共同学习一下如何打开项目。在选择菜单栏中的项目，打开命令，或单击默认工具栏中的打开项目按钮。 打开项目对话框，打开已有的项目，在文件类型下拉列表中显示打开项目时可共选择的原理图项目类型有以下几种，这里的原理图项目类型后缀名及其含义我们了解一下。 a、 l、 k 可编辑的 eplvn 项目 ell 可编辑的 eplvn 项目带有跟踪变化功能。 elp 压缩承包的 eplv 烟项目 els 归档的 eplv 烟项目 elx 归档并压缩承包的 eplv 烟项目 elr 已关闭的 eplv 烟项目。 alt 临时的 eplvn 参考项目。我们在文件类型里先选择可编辑的项目，找到我们要打开的项目，点击打开，这时文件就打开了。 创建项目在进行工程设计时，通常要先创建一个项目文件，这样有利于对文件的管理。 新建项目怎样操作呢？我们一起来选择菜单栏中的项目新建命令，或单击默认工具栏中的新项目按钮，弹出创建项目对话框。在项目名称文本框下输入创建新的项目。 在默认位置文本框下显示要创建的项目文件的路径，单击按钮，弹出选择目录对话框，选择路径文件夹。项目保存位置应设置在非系统盘目录下。我们一般会在软件安装过程或软件设置中修改默认保存路径，以防止系统出现问题无法恢复项目。 在模板文本框下输入项目模板，点击按钮，项目模板允许基于标准规则和数据创建项目。项目模板含有预定义的数据、指定的主数据、符号、表格和图框、各种预定意、配饰规则则、管理信息及报表模板等。 点击对应模板，这里有对应的介绍，我们来看一下。 gb 下划线 tpl 零零一点一 pt 项目模板。中国国家标准，包含主数据，如符号表格图表。 gost 下划线 tp pl 零零一点一 pt 项目模板。俄罗斯电器标准，包含主数据，如符号表格图表。 iec 下划线 tpl 零零一点一 pt 项目模板。 国际电工委员会标准，包含主数据，如符号表格图表。 nfpa 下划线 tpl 零零一点一 pt 项目模板。美国国家消防协会标准，包含主数据，如符号表格图表。那么下划线 tpl 零零一点一 pt 项目模板 预设值顺序编号，包含主数据，如符号表格图表。在这里我们选择一个我们想用的模板，点击打开，关闭对话框，回到创建项目对话对话框，勾选设置创建日期和设置创建者 创建日期可以通过后面按钮进行调整，创建人名称直接输入。如果原理图采用 eplam 默认图框，在图框标题栏处将显示项目创建日期及创建人名称。单击确定按钮，软件自动导入模板设置，再导入项目模板，完成后弹出项目属性对话框， 在属性选项卡中可以添加新属性和删除原有不需要的属性。这节我们不讲解这里的配饰，我们会在其他章节里学习，在这里我们不做任何修改。点击确定，在页面版中就会显示创建的新项目，看这里我们这个项目就创建好了。 这个软件没有专门的保存命令，因为它是实时保存的，任何操作比如新建、删除、修改等完成后系统都会自动保存 项目的操作。也有快捷命令，在页面板上选中项目文件，单击鼠标右键，弹出快捷菜单，选择项目命令，在此菜单中显示新建。打开关闭命令，可以新建项目，打开项目，关闭项目。

为什么别人的部件库应有尽有？今天我们来创建属于自己的部件库，点击部件管理， 点击部件右键新建零部件，它会自动打开，新建一个零部件，打开之后常规选择产品组。 今天做一个接触器部件的演示， 填写接触器编号 n x c 十二，名字重复，那加个后缀 名称，填一个开发商，如果这里直接填写，它就会自动新建，如果已经有了，可以选择 确定，下边都可以根据需要填写。然后下面一项重要的属性 安装数据，安装数据的话会牵扯到三 d 安装版布局图，这里尺寸忘记了，随手一填，填好之后，这样就可以在图纸和布局图使用了， 只是没有红，这不影响使用，它会自动以盒子的形式出现，点击应用关闭， 点击同步，然后这时候再选择接触器，把 k m 一 的部件选择上， 点击部件，点击新建三个点部件，找到刚才新建的部件。接触器 n s c 十二，这就是我们刚才新建的，点击确定，这个就是我们刚才新建的部件，点击确定， 可以把部件编号显示出来，点击新建 部件编号，把部件编号选出来，确定它会把型号显示出来。还想看什么？评论区留言？

很多人在刚安装完一拍烂的时候，会发现一个问题，就是不接库，打不开，再点击工具物件 管理的时候呢，他会提示你无法打开数据库。针对六十四位版本的 eplan 平台，需要使用六十四位版本的麦克 opps。 好，这个问题怎么解决呢？ 在解决这个问题之前呢，我们要了解一下为什么 eplan 会提示这个报错，因为 epeplan 里面的一些数据库之类的 都是需要用到一个塞尔插件的，他也可以将一些数据列表生成一个塞尔表格。所以呢，这个软件是六十四位版本的，他也需要六十四位的 office 的一个支持。出现这种情况，一般是因为系统还没有安装六十四 四位版本的 office， 所以我们要解决这个问题的第一步是安装六十四位的一个 office 软件，如果安装完以后，你发现还是还是提示这个问题，那你就执行第二步安装。呃， sexdex box a 姐，这个插件，这个呢是一个数据库引擎的一个插件啊，也就是说你要访问数据库的话呢，是需要这个插件的一个支持的， 通过这两个步骤基本上可以解决。提示需要六十四位版本 office 的这个问题，一定可以打开不接库。 我用了这么久，通过这两个操作步骤，还从来没有解决不了的这个问题。如果你想要这个插件，可以点赞关注私信我，我可以发给你。

前几天大家要的一破烂部件库有了，正好讲一下怎么添加，这是一破烂刚打开的一个画面，我们首先得点这个注数据，点它以后我们就点击这个管理，双击就行。然后这边有一个附加，我们点一下，它上面有一个导入， 点完它以后我们在这里选我们桌面上的这个布件库，所有的选上以后我们就点打开，然后勾上最下面的这个点，确定，然后他就开始导入了。然后我们导入的东西呢是在这边 点这个符号，然后是点第二个，然后电气符号，就比如说这个传感器，所有的这个电气符号都在里面，大家有需要可以找我领。

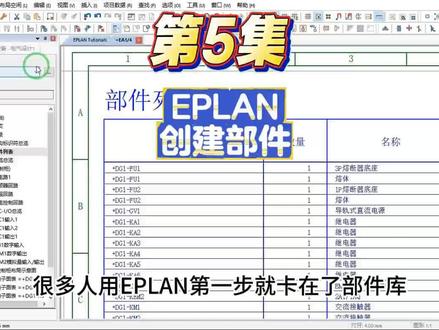

很多人用 excel 第一步就卡在了部件库，什么是部件库，以及作用是什么？上期讲过了，今天讲怎么导入部件，怎么创建部件。首先打开工具，然后有一个部件管理， 这里可以打开，然后呢左上角这个图标呢，也可以直接打开，然后点击附加，点击导入，文件类型呢就是 edz， 然后文件名就是需要导入的文件，点击选择，这个文件夹里呢是我在官网下载的一些部件 啊，随便点击一个全选也是可以的。先选择一个，然后点击打开，点击确定现在正在导入，这个提示呢是因为我之前导入过啊，全部为是这个呢就是新导入的部件，然后点击关闭，点击更新， 这样的一个部件就导入成功了。假设我们在官网找不到，我们这个时候就要去新建一个，我们以 s r 六零为例，在部件管理中心新建零部件，然后常规选项下 一类产品组，电气工程子产品， p r c 子产品常规。然后部件编号呢就是 s 二六零的订货号，然后类型编号呢是一样的名称呢， s 二六零制造商席文字手写，订货编号呢是一样的。这上面呢有很多选项卡，只要填几个重要的就可以，常规是必填的， 然后安装数据宽度，高度，深度，这个是必填的，宽度呢是一百七十五，然后高度呢是一百啊，深度呢是八十一。图形红和图片没有的话可以不用填下一个选项卡，选择技术数据，这个技术参数呢可以填一下， 三十六点输入，二十四点输出啊，其他的可以不填，填到这里呢基本上就够用了，然后点击应用，点击关闭，现在呢已经创建完成了，我们实验操作一下，首先插入一个 plc 盒子，然后设备标识符呢 k p l c 幺幺，然后呢关联一个部件，点击部件，部件编号呢，就是刚才咱们新创建的 s 二六零啊，这个就是刚才新创建的，然后点击确定，然后我们去到部件列表中， 部件列表中是没有啊 k p l c 幺幺的，然后我们点击更新，会发现这里多了一个 k p l c 幺幺，型号是 s 二六零。下期我们更新这个部件列表是如何定义去制作的？

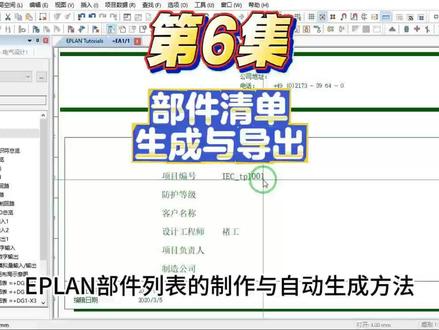

e p l 不 见列表的制作与自动生成方法，本期最大的难点就是两套模板的制作以及导出报表的设置。 第一套模板呢，就是 e p l 内部专用的报表模板，点击工具主数据，然后表格打开，这个呢就是一个内部的一个模板，这个模板是可以自定义的，另一套模板是配套使用的一个三欧表的导出模板，那这个呢，就是一个三欧表导出的模板，下面我们开始实操。第一步生成报表，点击工具，报表 生成，然后点击这里新建，选择部件列表，点击确定，然后点击高层代号，这里选择文档，然后点击确定，然后点击关闭。那文档下呢，会多了一个部件清单，有的朋友会问，你的部件列表为什么这么整齐啊，没有无效数据导出之后呢，要做一个设置，点击工具，报表生成，然后点击设置，这里有一个部件，这里呢要把 无部件编号的设备，这里呢选项去去掉啊。然后第二个呢就是端子部件，这里啊这里要选择啊，按照我这个选择截图就可以啊，点击确定，这样呢生成的每一个部件啊都是有效的，前提是必须每一个元气件啊都要关联部件。第二步也是难点，就导出设置 如何把这个做好的报目表去导出，点击工具，然后制造数据，导出标签，点击这三个点，点击文件，这个目标文件在桌面上随便建一个就可以。重点是这个模板，这个模板呢就要选择这个 excel 表的这个格式，然后下面呢选择标签，这个标签呢我已经设置好了 这里面所有的元素对应的这个模板的每一列这个元素呢可以截图一下，具体操作呢啊，参考前两期，然后点击确定，然后点击试，这样呢一个编辑清单就已经导出成功了。

今天说几个问的比较多的问题，第一个点击工具报表生成的时候，这里的输出形式不能选择为灰色的，这个问题我们要查看所在页，我们所在页的属性是自动式， 就是这个页是自动生成的，不能在这个页面进行操作，我们要把它切换到其他页面，像这一个为交互式，是我们手动创建的，可以切换到这个页面进行爆表生成，现在生成就可以自由选择， 点击手动放置，然后点击确定，如果这个时候直接确定，会发现也没有成功生成这个地方漏掉了一步， 看这个点，点击生成的时候，在筛选其这里标识数标识字母，根据标识字母判断为没有内容，修改后我们再点选择， 可以看到现在就正常了。然后下一个看这个部件汇总表，这部件汇总表里边是没有计算段子的，怎么增加计算段子？点击选项设置，找到我们刚刚才打开的项目，正反转， 点击项目，在这里找到报表，找到部件，在部件里边有一个端子部件，把这个勾选上，如果有其他需求可以进行勾选或者取消，这时候点击确定 选择这一页，点击工具报表更新，更新之后这个端子部件就显示了主页有更多内容。

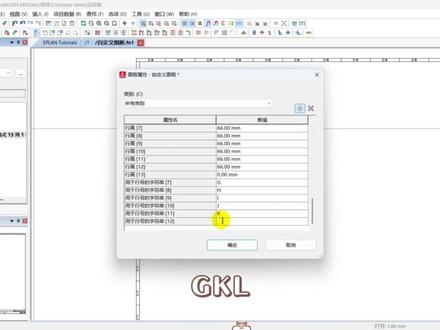

哈喽，大家好，我今天来给大家讲解一下如何创建自己的图框。首先我们先创建图框，在工具 主数据图框这里，它有新建，打开复制，我们创建自己的图框，我们可以复制，就是易普兰中自带的一些图框，这样能减少我们的工作量。如果新建的话，图框的所有内容都需要我们自己去画，我们选择复制， 我们这边有一个预览，我们可以看一下这些图框，他有的图框是上面有这个列号的，他有的是第二个，他是没有的，我们现在选一个他有的，这样就会减少我们的工作量。我们点进确定， 我们先给这个图框命名一下，我们给他命名一下，就是自己创建的图框，可以随便命名就行，点击保存， 我们可以看见左边的那个一页导航器，它已经出来了，我们可以看一下这个图框，它上面有列号，我们现在连画那个行号，我们 就是它的行号，要像列号一样，它的每一格的大小是一样的，我们现在连来算一下这条线的长度，这边有一个标注，我们选择标注，我们现在来看一下这一条边的长度，在做之前我们要打开这个捕捉对象，这样就能精准的捕捉到下边。 我们要选一个整数的值，因为我们最小的格每一格是一，我们要选一个整数的值，七百 二的话，他一个是六十六，我们可以用十二个， 让我们再来这里标注一下，标注的尺寸是每一格六十六，我现在要换一个三格，他现在每一格是六十六，我们刚才处理的是十二，我们现在用一个多重复制，点击多重复制对齐， 多重复制就是可以多个复制，多个数量的复制，我们这里输入一个十一点确定，大家可以看一下，每一个就复制过来了。我们看一下我们这条列和列号和横号，它的宽度要一样，我们看一下这个列的宽度， 他是一个九，我们这边也是一个九，我们三个要调整一下。好，这样我们就可以画线，在这边选择直线，我们注意的时候一定要对齐。好，就这样我再把右键重复，我再把这些线补充一下，这边大家也可以用一个多手复制，他，就这样补充也可以。 我们现在就要放入列号，我们要在他的中间，我们就是来标注一下六十六的一半就是三十三，在这里横号就是在这里插入特殊文本，这有一个横文本，我们要插入横文本角度，我们要选择九十度字号，和他一样点击确定， 我们先放上，我们看一下它的字是五毫米，我们双击 点合适的位置，我们现在依旧来做成复制，我们 框图是按入 ctrl 键的另一个左左或右键重复复制，然后往下复制， 然后数量写上十一。好，这样我们每一个都复制出来了，我现在删除不必要的，这里有点不太好选， 回到它的平方的属性，这里我们可以看见它的横高是七百九十二，但是我们每一个横高，我们放在上面是六十六横，竖是十五行，十二行， 这点框他已经有了，我们现在要改变他的行高，这每一个都改成六十六，我的行高有十二个，我这里只有六个，我们点击这个新建， 找到搜索行高，他就有，我们从点击第一个，按住 shift， 点击第十二个，我们全选中，点击确定他，这样就到加到我们里面来了，我们依旧给它输入数值，在下面 依旧给它收数值。好，这样就完成了，我们的横高的字母串就是他的数字，他列就是一到一到十这种阿拉伯数字，我们我们就用 abcd 来减去，我们这里依旧是添加用于横高的字母串，然后点住用于横 来，这里有横号的字母串，我们从第七个，第七个选到第十二个，刚才是排到了 f， g， h， i， b， k， l， 点击确定，这样我们这个行号就设置完了，我们点击关闭，我们随便找一页图纸， 我们点击他的属性，我更改图纸，更改我们刚才自己创建的图纸，我们刚才再打开点确定，这样大家可以看到我刚才修改的图框就已经拥有上了，他这既有横又有力。好，今天就到这里，谢谢大家。
