废旧led灯拆解过程

朋友们大家好啊，我是拆解单让出人口又回来了，因为最近春节吗，有半个月没给大家更新视频了，今天给大家拆一个，这个是叫什么球灯啊，一个魔幻的名字， 这个是用在那个 ktv 啊，酒吧啊，那些吊顶上面啊，就他一个炫彩的 led 的一个魔幻效果，我们看下外观啊，商务产品没有任何标识，我们拆字眼先通电看一下，那么插电的话就是这样的一个效果，这样不竖起来的话，看不到什么效果，对不对？那我把它放下来 啊，就这么一个 led 投射的一个效果，再加上我现在声音，我拍一下它， 看他会灯光会发生变化啊，说明他是声控的，那么就是说在你唱歌的时候，或者说话声音大啊，看他就不断的切换，这个灯的变化， 是有一定的灯光气氛的一个效果啊。话不多说，我们就拆了，拆比较简单，我刚刚观察一下他这个就是一个扣位结构啊，看吧，这一个点点直接旋掉 就打开了，等于这是一个遮光罩，它上面有这些凹凸不平的一个宁静效果哈，看它不是每个地方每一个方块不是纯平的，它是有一定凹凸的，所以会聚光。那么下面的话，看一下一个 led 的发光灯板，上面有六颗 led 哈，啊， gb 啊，对于六颗一个马达 一个灯板，我们现在在断电，再细看一下，好，断电了我们开拆哈。首先把这个发光 led 灯板拆下来一个螺丝取掉，那么可以看到这个灯板的话，他是那个这种叫那个铝机板啊，因为这个他这种是叫食人鱼的贴片 高亮 led 啊，它本身 led 上面带有这个凸镜，那这个 led 在工作的时候发热量是非常大的，所以它通过这个铝机的这个 pc 板直接就散热了，那么这个灯我们可以看到有 rgbrgb 三色，红绿蓝三色，中间是一个微震 位置的话，说明他是这个叫什么供阳级啊的话，这个就是带动他转动的这一颗马达的一个叫什么偏心结构，哎，有点意思啊，你看我现在，我现在是没有插电的啊，直接转动这个楼就能发电了，看到吗？大家要这样转勾快，你看现在有蓝色、绿色手摇发电， 看嘛是蓝绿，然后完了就这三个，这个它的模式在切换，大家肯定通过它背面有 i c 控制，把灯板直接取下来，拔掉排线，那接着下面就是一个马达箱部分，我们拔掉马达，然后 然后呢拆掉这个 p c b 板，那 p b 板我们看下，其实左边就是一个开关电源嘛，对吧？有高频变压器波，然后呢这边就是半波整流出来就一个自由的电压， 那么这三个 led 就是 rgb 的一个限流电阻啊，因为这边是 rgb 嘛，对吧？那么这个就是刚才我们在听啊，这个是一个麦克风电容麦克风， 那么他的声音遇到声音通过这个三极管放大，那么给他这个专用的 led 的一个驱动 ic 啊，这个东西也不能说是驱动啊，应该主要还靠这个三极管来驱动的，这个是一个控制 ic 吧，那么本身在我们通电时，他有一个 igb 的一个切换嘛模式的切换，当我们有声音变化的时候呢，他的灯光就会在一个快速的一个反应啊，出来一个动态的效果， 那么 ic 我刚刚看没看到私印，所以就查不到资料，那么这个灯板子就介绍这里，现在就是他这个链接，我们可以拆 看一下。然后这个电机的话也是非常普通，这个是在早些年那个单方机年代出现很多的嘛，对吧？他电流很小，那么拆之前我以为他是一个交流电机啊，其他的是一个直流的，因为他本身这个 id 需要直流电吗？对吧？所以电机也是直流，好理解，再加上他这个驱动的这个力道很小，自然很小，要这个小电机看一下， 这是一个偏心机构，那么底下就是一个减速机构啊，四级的减速机构，我们可以插上去充电看一下， 看吧，现在通电了，中间那个把电机上输出轴，输出齿轮带动这个减速机构哈，那么这种越跑越慢，到这地方，那么输出轴这也就转的比较慢了， 他这个就是盲转了很， 就是通电一直在转。其他这里还有一个技巧部分，就说这个天气能带带的时候，他这个中间这个螺丝是没完全锁紧的，所以这个东西只是在上面摇啊，并不是这样三百六十度在转啊，只是说是这样晃动， 那么晃动带着这个灯光，那么就在这个罩子里面产生一个这样晃动的一个效果，那么很简单一个东西啊，但是经过一拆又啰嗦了一大堆，那么今天的拆解就在这里哈，一个魔球小灯，那么今天的拆解视频就到这里，感谢大家观看。我们下期见左摇发电演示一下它的灯切换效果， 那么大概就是这几个模式啊？看我刚刚对着麦克风吹气，这个灯就变成非常大的变化啊，大概就这几个意思啊啊？就是这么多东西。

百色灯已经淘汰了，这呢是 led 灯泡，今天呢我们来拆解一下，看一下这种灯泡它的构造，打开之后呢就是这样一个结构，把它的引线剪掉， 我们看一下这个灯座上呢有两个电子元器件，应该是两个电阻，这两个电阻呢和 led 灯包串联起来， 普通的 led 灯珠是不能直接接在二百二的交流电上的，如果接到的话呢，电压过高的话，很容易烧毁，因此呢加上这个这两个电阻啊进行限制它的电流。 这个发光体部分呢，大致的就是这样一个结构里面呢，因为电压比较高， 比如我们用的二百二十伏的 led 灯泡里面呢，有多组这样的灯珠像串联起来，这里呢串联了十九个灯珠，他的压降呢大概是五十五伏， 那么呢对于一百二十伏的交流电路来说，那还余量一百二十伏，减去五十五伏，大概六十五伏的电压，这个电压呢就由电阻来承担，如果没有这个电阻的话，那灯珠接上去之后呢，立马会烧毁。 所以说啊，我们看这个 led 灯泡，其实它的内部构造啊非常非常的简单， 按照正常的做法呢，这个电路啊应该增加横流电路，我们看一下它的总功率，也就零点几瓦，这个灯泡的功率非常小。

大家好，今天跟大家一起来分享一下啊，我们这种啊 led 啊，节能灯的灯板啊，坏了坏掉的灯板，我们可以这样利用啊，不要把它扔掉了啊，我们可以这样裁原件利用啊， 我们首先把这四个二极管拆下来啊，这四个二极管啊，如果击穿了我们啊，击穿那个就不要了啊，四个二极管先撤下来，拆下来先测量一下好不好，好的话我们就可以利用 啊，然后把那个电容也拆下来，把这个变压器也拆下来啊，我们可以制作一个啊迷你的逆变器啊迷你的逆变器啊，制作成一成功以后我们使用三点七伏供电啊，一接锂电池就 就可以供电，可以点亮一个二百二二十伏的灯泡啊，可以点亮一个二百二十伏的灯泡啊，制作方法也非常的简单啊，我们只要把四个二极管塌下来 啊，这里插下四个四个啊，贴片贴片电阻啊，贴片贴足， 然后这个电容也要用的啊，这个电容也要塌下来，然后一个变压器啊，这样塌下来以后啊，就可以制作成一个啊，迷你的啊，逆变器啊，迷你的逆变器啊，三点七伏供电 啊，三点七伏工地啊，我们都可以这样利用起来的啊，不要把它扔掉啊，不要把它当废品扔掉啊，废品卖掉 啊，都可以这样利用啊，制作也非常的简单啊，下期视频我啊分享啊，制作啊，技巧啊，制作技巧还有电路图啊，都会分享给大家啊，都会分享给大家 啊，这一期视频主要是啊讲如何利用啊，报废的节能灯板啊，利用报废的节能灯板啊，如何制作啊，迷你的啊，逆变器啊，迷你的逆变器啊， 喜欢我的视频可以点赞、关注、收藏一下啊，长按三秒，给我一个强力推荐，我们下期视频再见！

维修冷知识，今天学习换 led 灯，灯盘第一步，关掉电闸，一般我们卧室吸顶灯，灯照逆时针旋转一下就可以拿下来。这种灯构造其实很简单，就一个光源，一个驱动器，我们来测量一下光源大小，然后去五金店，然后买一个尺寸差不多的光源， 最好买这种带磁吸的，这样更好起来，会更方便。我们先把旧的光源驱动给它拆掉，这几个位置有几个固定螺丝，用螺丝刀把螺丝拧掉，然后把电源线拆掉，把旧的光源驱动器拿下来就可以了。我们旧光源拆下来之后，看到上面有三根线， 黄绿线是地线，有的家里预留的没有，不用管它，蓝色线肯定就是零线，绿色线是火线。我们买的灯盘一般就是两根线，一个棕色线，一个蓝色线，蓝色线肯定就是零线。我们把光源吸到底座上，调整一下位置，怎么方便接线怎么放，我们在接的时候 尽量按照用电规范去对应，灵活线去接。我们这个灯有一个接线端子，如果没有接线端子，我们也可以用点胶笔去接，但是接线一定要接牢固。我们接好之后，灯罩先不要着急安装，先推向闸试一下，最后我们把灯罩顺时针安装回去。

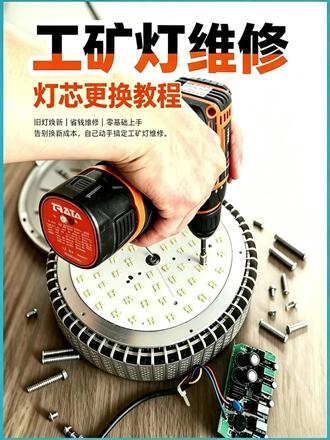

今天我给大家教一下这个工矿灯怎么维修？首先把工矿灯拆下来，把这个大的灯罩拆出来之后呢，首先我们量一下这个灯板的直径是多大的，心里有个底， 这个就是一百八十五毫米，翻过来我们就把这个后盖先拆下来，还有四个螺丝，一二三四， 把这后罩，这四个螺丝拆下来，整体东西就出来了。拆出来之后呢，所有的东西都已经看出来了，这就是一个驱动， 把这个驱动器也要拆下来，是螺丝固定的，看这么一个插头类型，把这个线头重新剪掉，拆出来一个整体的灯东西就出来了， 这驱动已经完全烧黑了，这个一起要更换的就剩下里面的四个螺丝了， 这些完全都已经拆散了，像这个线如果拿不出来的，直接把这个线给剪掉就可以了，但是要分清正极和负极，一般正常情况有黑的有白线， 白色为腹肌，黑色就是为正肌，一般情况下的线就是红黑，有红色的线都是为正肌。再翻过来再把这个灯板拆下来就行了。 把灯板拆下之后，我们要把上面这个导热柜把它擦一下，擦干净，擦干净之后再涂一个新的导热柜。这个灯板都是用烙铁焊的，就考虑到没有烙铁的， 就把它焊上去了，把它焊上去之后就把这个线剪断，把这个线缝穿之后，把这孔位对好， 再把原螺丝装上去，这样就可以了，这个螺丝装上去就对了，因为我们这款灯板跟这个孔位都是一模一样的， 这个漆片都是一样的，这个就算是已经装好，反过来把这个后盖盖上，看到这个孔位， 这四个孔位都是一样的，四个孔位对准它打上螺丝，这个就算是做好了，再装上这个支架后盖，我们这个驱动跟这个支架螺丝孔位是一样的，大家千万要注意了，这个是裸板的，全是线路， 这个是铁的，不要放在上面，是电，会触电会爆炸的，不要一接好就是电，我们可以先接好线，再把支架装上去，注意正负极，红色为正极， 如果这个线没有红色的情况下，白色跟黑色，我们就找负极，白色为负极。一般情况下都有个烙铁，有个烙铁把线装在前面就可以了，包这个电源胶，在有扎带的情况下，把扎带扎一下，因为这个是大功率的，扎一下就没有问题了。 下一步这个支架这个支架是一样的，把这个螺丝装上来，把这个旧的线头剪掉，它再把这个接装回去，这里有一个卡扣，这有一个孔，再把这个线装回去。二二零 b 的 输入部分灵活线的 这个灯基本上就修好了，我们把这装好在试电，有四个孔未对好，打上螺丝，这个工况灯就完全已经修好了，我们试一下电，看看效果。

今天我为大家拆解一下这个 led 灯泡，现在这 led 灯泡呢有点问题点不亮，现在我们插上电给他试一下， 现在点不亮，大家看一下，看到没有点不亮，这样 是比较危险，大家请不要模仿。首先我们想办法把这个灯泡的这个盖子给它打开， 大家看到这个是这个是插那个玄道那个针头里面的，然后上面这边这边有一个有，有一排有一圈这个灯珠， 就是比较亮的这个二一键发光管，然后这边有一圈胶，他打了一圈胶，我们把这个胶给他撬开，这个就是 一个 led 灯，然后这边这应该是电源板，然后这边是灯珠， 这个是正负极，正负极，大家看一下这里正极负极， 然后这边是散热片，这有一圈散热片，看这个散热片都是变形了的，这个做工有点吓人。 然后这个是一个电源板，就是将这边的二百二十伏变换成这个二一级灯所要的电压，然后我们现在把这 这个他用这个收管把它包住了，现在我们把这个输入管给他剪开看一下，这里面就是一个电路板，就是一个电源板， 这个电板的做工还是有点像， 这边他是焊焊接到这个灯，这个灯头上面这两根线二百二十伏的，然后给他降压，先压到这边 这个不知道是落伏的，现在我们将这个将这个 给他剪开，直接因为我现在没有针头，直接用这个线这个二百二十分的给他焊接在这上面这两焊点给他取取下来 老子看你了。然后将我这个二百二十伏的直接给他焊上去， 这个线比较粗， 给它调到两百五十伏这个档位，咱们打下这个电源出来是多少伏？一般这个是 红色，是正经，然后白色是零。大家看一下，现在这个是 七十五伏，然后大家看到看到没有？现在的话就是这个灯啊？这个灯看到没有？这个灯他是在有点亮光的，我把这个灯关掉，大家看到了吗？有点亮光。好，我们 来看一下，我们来数一下他这个这个灯珠出来啊，这个七十五伏出来他是怎样一个排列？呃，这个地方是正 出来，这有一个一根线到这里啊？这里这两个珍珠并连，然后。

注意看一下家里面的这种 led 灯损坏之后呢，我们只需要用这样的一条充电线就可以把它呢维修好，那方法特别的简单，很多人的家里面 led 灯坏了之后呢直接扔了， 我们不要直接扔，就用一条手机充电线就可以了，这就是我们的手机充电线，现在我们把这个 led 灯呢给它拆开，它背后都是卡扣，我们把这卡扣呢给它拆开。 led 灯呢它损坏之后主要是有这个灯珠，这个启动器一般不会坏，主要是个灯珠，如果有一个灯珠被损坏，导致整个 led 灯呢它就无法发亮， 那我们只需要找出来这些千千万万里面的哪个灯珠损坏了，找灯珠也是一个比较麻烦的事情，那一般我们有经验看一下这个灯珠哪个发黑，每个灯珠呢都这样，去看下哪个灯珠发黑，发黑的灯珠它就是损坏的灯珠，那我们这样去看根本看不出来， 如果有发黑我们就能确定是发黑的灯柱损坏了，但是我们这样看的时候呢根本看不出来，这时候我们就需要用这条手机充电线，那我们把这段呢 不用剪断，那他的手机充的这一段呢直接剪断，剪断之后留出来两个线，一根正极，一根负极，一般红颜色和黑颜色的线就可以了， 我现在我们把它呢来修复一下我们这一端，这一端呢我们只需要插到这个充电宝上，或者说我们插到充电器，然后插到插座上就可以了，我们现在直接把它打开 好了，现在我们用这段来检测一下，那我们去检测灯珠，哪个灯珠我们去检测的时候呢？看灯珠会不会发亮， 那检测几个灯珠之后呢？没有任何的反应，我们把它的正负极呢调整一下方向， 大家看到没？好的灯珠它会发亮， 那好的灯珠它就会发亮，大家看 那损坏的灯珠，它一般都是不发亮的，或者说它发亮非常的微弱， 那我们把这个不发亮的灯珠呢给它做上标记，然后直接去更换，就可以把不发亮的灯珠更换上，那这个 led 灯呢？它又会逐渐发亮， 整个 lg 灯它就会发亮，这就是我们 lg 灯维修的方法，只需要我们的手机充电线就可以快速维修。

卖废汽车大灯你不懂得拆解，一吨至少要亏好几万啊！这种外壳是铝和塑料的，里面拆出来的是这种带灯珠的铜片， 这上面的灯珠含金量是很高的，很多老铁还在把它当成废铝和塑料处理了，这个是废铝的十倍，塑料的一百倍啊，一吨要亏掉多少，大家可以算一下。

一个集成的灯板和一个铝杯，还有一个灯罩啊，这种灯泡其实它结构就是这么简单，这种乳白色的灯包市面上很常见啊，出货量也很大啊，我拆给大家看一下这个灯泡的组成部分是什么样的。 首先灯罩拿掉啊，我们映入眼帘呢，是一个灯板，而且这个灯板是个集成灯板，是所谓什么要集成灯板，就是灯珠和驱动集成在这个板上，然后通了两根线在这个螺口上，细节部分给大家看啊，灯板给大家拆开了，就是这样的啊， 然后通了两个线，然后下面最主要部分就是散热铝杯啊，外边是塑料，质量差的话是里边是没有铝杯的，铝是用来散热的，对吧？这个灯照就没什么好讲解的，大家对灯泡的结构以及维修什么不懂的可以私信给我。

大家好，这里是星辰的美好分享。家里的 led 灯坏了扔了的确可惜，特别是像这么大的一个，要好几十，那么如何将其拆开维修呢？ 我们先首先先震动一下， 拿钳子轻轻的挑起， 用其他拇拇指东西也可以这样轻轻一掰就开了。拆开以后可以看到里面的 led 灯板， 如果要换灯珠循环的话，要换灯珠的话就把 led 灯板取下来 看里面有四颗螺丝，取下，然后将两个线头焊下，就可以将灯板拿出更换 led 灯珠了。感觉还是比较简单的， 不过换换灯珠还是要有一定技巧的，并没有那么好换， 不过只要学会了文化还是很好换的。好了，今天就分享到这里，再见。
